外墙保温技术.doc

天津市勃盛达建筑外墙保温工程有限公司

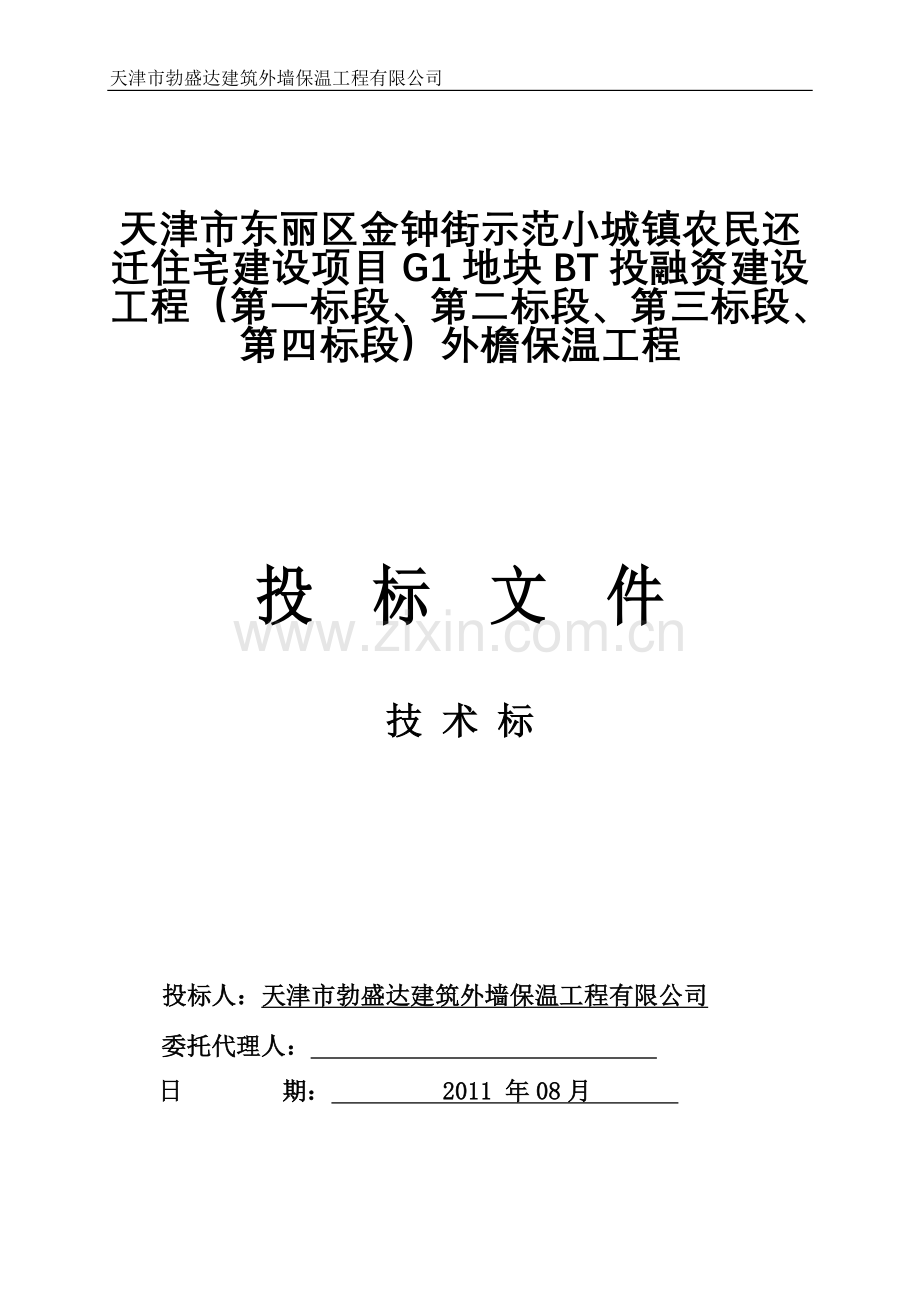

天津市东丽区金钟街示范小城镇农民还迁住宅建设项目G1地块BT投融资建设工程（第一标段、第二标段、第三标段、第四标段）外檐保温工程

投 标 文 件

技 术 标

投标人：天津市勃盛达建筑外墙保温工程有限公司
委托代理人：
日 期： 2011 年08月

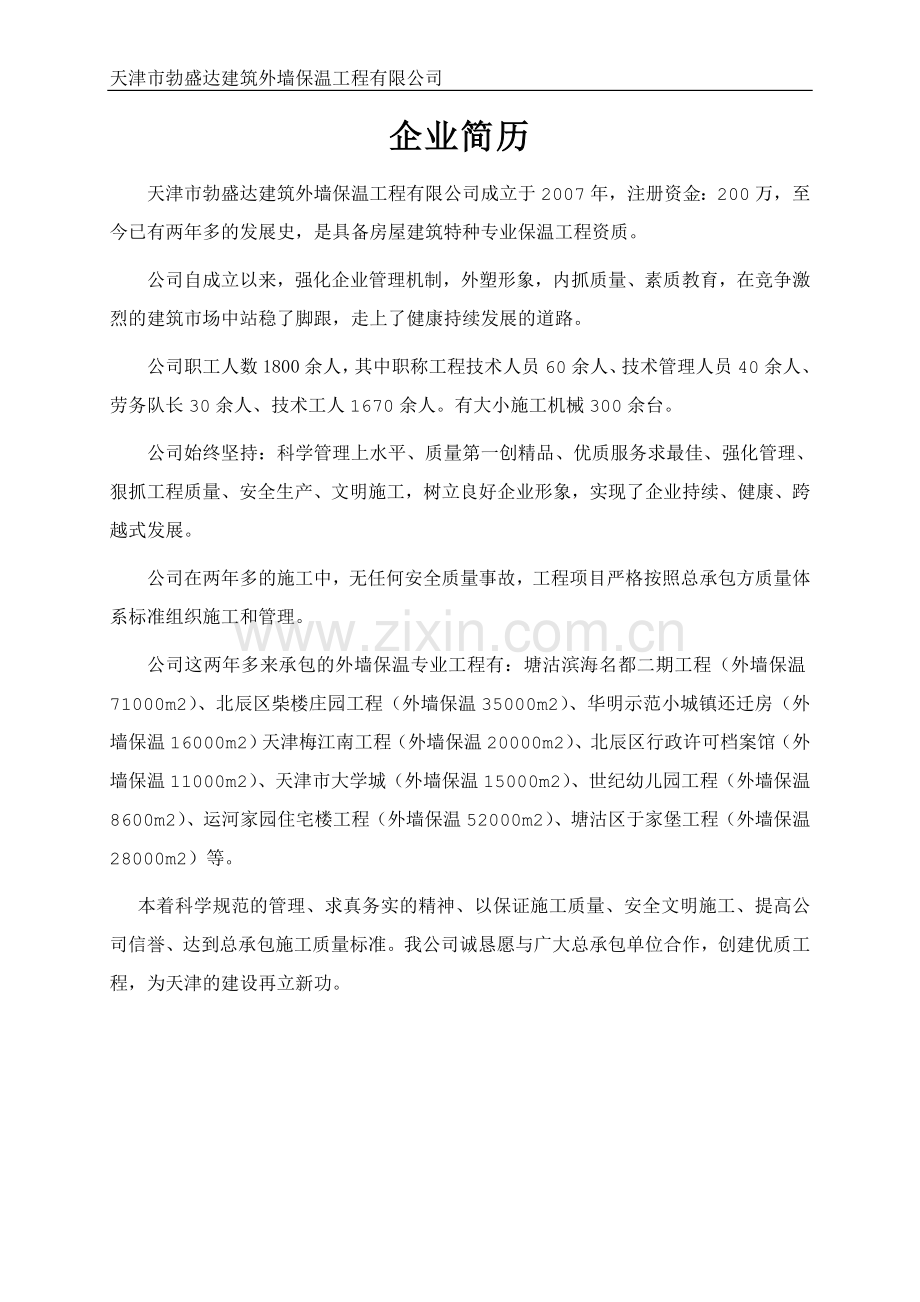

企业简历
天津市勃盛达建筑外墙保温工程有限公司成立于2007年，注册资金：200万，至今已有两年多的发展史，是具备房屋建筑特种专业保温工程资质。
公司自成立以来，强化企业管理机制，外塑形象，内抓质量、素质教育，在竞争激烈的建筑市场中站稳了脚跟，走上了健康持续发展的道路。
公司职工人数1800余人，其中职称工程技术人员60余人、技术管理人员40余人、劳务队长30余人、技术工人1670余人。有大小施工机械300余台。
公司始终坚持：科学管理上水平、质量第一创精品、优质服务求最佳、强化管理、狠抓工程质量、安全生产、文明施工，树立良好企业形象，实现了企业持续、健康、跨越式发展。
公司在两年多的施工中，无任何安全质量事故，工程项目严格按照总承包方质量体系标准组织施工和管理。
公司这两年多来承包的外墙保温专业工程有：塘沽滨海名都二期工程（外墙保温71000m2）、北辰区柴楼庄园工程（外墙保温35000m2）、华明示范小城镇还迁房（外墙保温16000m2）天津梅江南工程（外墙保温20000m2）、北辰区行政许可档案馆（外墙保温11000m2）、天津市大学城（外墙保温15000m2）、世纪幼儿园工程（外墙保温8600m2）、运河家园住宅楼工程（外墙保温52000m2）、塘沽区于家堡工程（外墙保温28000m2）等。
本着科学规范的管理、求真务实的精神、以保证施工质量、安全文明施工、提高公司信誉、达到总承包施工质量标准。我公司诚恳愿与广大总承包单位合作，创建优质工程，为天津的建设再立新功。

天津市勃盛达建筑外墙保温工程有限公司部分业绩一览表
建 设 单 位
总承包单位
项目名称
工程地点
结构类型
承包范围
开竣工日期
合同价格（元）
质量标准
备案合同编号
天津滨海投资集团股份有限公司
天津五建建筑工程有限公司
滨海名都二期3-7号楼工程
塘沽区河北路以西
框架28层
外墙保温挤塑板
2009-06-24
2009-08-30
520万
优良
塘分2009-104
天津佰都开发有限公司
天津通和建筑安装工程有限公司
西青区大寺镇王村金灿佰都花园
西青区大寺镇王村
框架16层
外墙保温聚苯板
2010-05-15
2010-06-15
580万
优良
2010-4-118
天津市富裕房地产开发有限公司
天津市建工工程总承包有限公司
富裕广场三期
河西区解放南路与湘江道交口
框架32层
外墙保温聚苯颗粒
2010-06-26
2010-09-25
700万
海河杯争创鲁班奖
2010-4-341
天津市先行房地产开发有限公司
天津市三房建建筑工程有限公司
中北镇居民区1#、8#、14#楼
西青区中北镇西侧
框架18层
外墙保温聚苯板
2010-09-20
2010-10-30
196万
优良
2010-4-452
天津市宏源纳川房地产开发有限公司
天津市东天建筑工程有限公司
宁河金海湾酒店公寓1-6号楼
宁河经济技术开发区
框架19层
外墙保温岩棉板A级
2011-04-15
2011-05-30
498万
优良
2011-4-608
天津市心连心房地产开发有限公司
通州建总集团有限公司
静海领海嘉园
静海联盟大街与建设路
框架28层
外墙保温聚苯板
2011-03-25
2011-04-30
400万
优良
2011-4-569
投标单位：（章）

天津市勃盛达建筑外墙保温工程有限公司部分业绩一览表
建 设 单 位
总承包单位
项目名称
工程地点
结构类型
承包范围
开竣工日期
合同价格（元）
质量标准
备案合同编号
天津市宏佳安居建设有限公司
天津市坤旺建筑工程有限公司
大中华橡胶厂地块村民还迁房11#-、12#楼
北辰区富锦道
框架28层
外墙保温挤塑板
2010-03-01
2010-05-30
354万
优良
2010-4-210
天津生态城建设投资有限公司
天津三建建筑工程有限公司
中新天津生态城起步区15号地
天津中新生态城
框架25层
外墙保温挤塑板
2010-11-08
2011-04-15
136万
优良
2010-4-517
天津双发房地产开发有限公司
中冶集团华冶资源开发有限责任公司
柴楼庄园工程
北辰区双街镇柴楼村
框架32层
外墙保温聚苯板
2008-08-25
2008-10-25
270万
优良
20080227
天津海河下游开发有限公司
中铁建工集团北方工程有限公司
滨海新区西沽还迁房二期
塘沽区西沽地区
框架32层
外墙保温挤塑板
2009-10-15
2009-12-15
154万
优良
2009-4-393
安泽建设开发公司
天津市安泽建筑工程有限公司
汉沽区东滨温馨家园经济适用房项目
汉沽区东滨北里两地块
框架28层
外墙保温挤塑板
2010-06-09
2010-07-30
217万
优良
2010-4-402
天津市东姜安居建筑有限公司
天津市河东区房屋建筑工程公司
河东区南横街还迁小区
河东区南横街
框架24层
外墙保温挤塑板
2009-07-22
2009-09-30
280万
优良
2009-4-321
投标单位：（章）
天津市东丽区金钟街示范小城镇农民还迁住宅建设项目G1地块BT投融资建设工程（第一标段、第二标段、第三标段、第四标段）外檐保温工程

施
工
组
织
设
计

目 录
（一）编制依据
（二）工程概况
（三）施工现场管理组织机构设置
（四）施工组织布署和和协调管理
（五）劳动力计划
（六）主要施工机械设备投入情况
（七）施工现场平面布置
（八）施工进度、施工工期保证措施
（九）施工方法
（十）质量标准
（十一）质量保证措施
（十二）安全消防措施
（十三）现场文明施工、环保的费用投入和措施
（十四）雨天的防护措施
（十五）与各协作的单位配合服务承诺
（十六）工程交验后服务措施
a、劳动力计划表（表1）
b、拟投入的主要施工机械设备表（表2）
c、施工进度网络图（表3）
d、施工总平面布置图（表4）

一、编制依据
1.1《民用建筑热工设计规范》GB50176-93
1.2《民用建筑节能设计标准(采暖居住建筑部分)》JGJ26-95
1.3《公共建筑节能设计标准》GB50189-2005
1.4《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001
1.5《建筑装饰装修工程质量验收规程》(GB50210—2001)
1.6《居住建筑节能保温隔热工程质量验收规程》DB51/5033-2005
1.7《外墙外保温工程技术规程》JGJ144-2004
1.8《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003
二、工程概况
1.1工程名称:天津市东丽区金钟街示范小城镇农民还迁住宅建设项目G1地块BT投 融资建设工程(第一标段、第二标段、第三标段、第四标段)外墙保温工程
1.2工程地点：天津市东丽区津围快速路西侧
1.3工程规模：60万平方米房建工程，其中A型(17层)楼房10栋，B型(28层)楼房16栋，C型(32层)楼房34栋。
1.4质量标准：本工程质量等级合格，全项目的10%获取“海河杯”，有10%工程创“鲁班奖”。
1.5文明施工：达到天津市文明工地标准。
1.5安全标准：符合天津市有关规定。
1.6工期要求：2个月，具体开竣工时间由招标人根据现场情况确定。
1.7结构：保温体系为聚苯板外墙保温体系。
1.8做法：①外墙，a.10厚1：1（重量比）水泥专用胶粘剂刮于板背面。b.60厚挤塑聚苯板，双面界面剂处理，加压粘牢，板面打磨成西麻面，并用专用膨胀螺丝与墙体固定连结，固定数量不少于6/m2。c.1.5厚专用胶粘加强网于需加强的部位 。d.1.5厚专用胶粘标准网于整个墙面，并用抹刀将网压入胶泥中。e. 弹性底涂，柔性耐水腻子，基层整修平整，不留网纹及抹刀痕。f. 一底一中二面外墙高弹涂料。②外露构件,a. 混凝土栏板或加气混凝土墙体.b. 基底界面处理剂。c. 20厚FTC相变自调温保温材料抹灰。d. 弹性底漆，柔性耐水腻子。e. 一底一中二面外墙高弹涂料。
三、施工现场管理组织机构设置
项目经理:1人,全面负责该工程项目的施工管理工作。
项目副经理:1人,负责与甲方及土建施工方协调各方面关系,清理收方,协助办理交工资料。
项目工程师:1人,负责解决施工中的技术问题,技术交底与施工操作规程培训,监督各施工班组的施工质量,代表我方参与工程竣工验收。
技术负责人:1人,根据工程的实际情况,可以由项目工程师兼任。
安全负责人:1人,负责项目施工安全制度的制定,检查与执行。
库房管理:1人,负责施工现场各种材料,物资的库房管理,发放。
行政:1人,负责工程资料的收集,整理,存档。
施工技术人员:若干,根据施工量与施工工期的情况决定施工人员的多少。
四、施工组织布署和和协调管理
1、本工程若我单位中标承建，我公司将成立项目经理部，按项目法组织施工，并实行项目经理负责制。项目经理作为项目的独立主体在法人授权的情况下，全面履行本项目合同义务、责任、权利，保质量、保工期完成施工任务。
2、施工组织部署，为确保工程的顺利开展，项目部由具备丰富施工经验的专业人员组成，在项目经理的领导下，该部将全面负责施工、技术、质量、安全、核算等工作，根据作业计划和施工预算提出劳动力、材料、机具需要用量计划，统一指挥生产，协调落实资金和保证施工物资的供应。确保本工程的工期、质量、成本、安全和文明施工等五项控制目标的实现。
2.1.1一切施工协调管理即人,材,物首先要满足施工进度计划要求,并及时调整,确保工程总施工进度计划的实施。
2.1.2无条件的服从施工总计划的安排。
2.2施工协调管理
2.2.1与监理工程师的协调
(1)在施工全过程中,严格按照业主及监理工程师批准的"施工大纲""施工组织设计"进行施工管理.在各施工班组 "自检"和项目工程施工专检的基础上,接受监理工程师的验收和检查,并按照监理要求,予以整改。
(2)贯彻公司己建立的质量控制,检查,管理制度,并据此对各施工班组予以监控,确保产品达到优良.公司对整个工程产品质量负有最终责任.属下任何施工班组的工作失职,失误均视为本公司的工作失误.因而杜绝了现场施工班组,个人不服从监理工作的不正常现象发生。
(3)所有进入现场使用的成品,半成品,材料,均主动向监理提交产品合格证或检验报告。
(4)按部位或分项工序检测的质量,严格执行上道工序不合格,下道工序不施工的准则,使监理能顺利开展工作.在现场质量管理工作中,维护好监理工程师的权威性。
2.2.2与业主间的协调
(1)按总进度制定的控制节点,检查本节点实施的情况,制订,修正,调整下一个节点的实施要求。
(2)会同业主代表定期或不定期地组织对工程节点,工程质量,安全生产,工程技术资料及原材料等的检查,并对检查结果做好书面记录进行汇总,总结,在总结中不断改进,提高。
(3)公司项目管理部门以周为单位,提出工程简报,向业主和各有关单位反映,通报工程进展状况及需要解决的问题,使有关各方了解工程的进行情况及时解决施工中出现的困难和问题,以确保工程进度。
2.2.3与土建施工方的配合
根据本工程土建施工的实际情况,针对性的制定详细的方案措施;包括施工管理人员的组成,相互之间的技术交底,相互联系,相互检查督促方法,使整个工程的施工能顺利进行,确保目标工期的实现。
3、为使工程施工质量得到保证，我公司将按ISO9001质量认证标准严格管理，完善质量保证体系，并且在施工过程中接受现场监理和质量监督站人员的监督检查
五、劳动力计划（见后附表）
1、根据工程规模，结构特点和复杂程度，遵循合理分工与密切协作的原则，组织高效率的施工队伍。
2、做好职工入场教育工作，按照开工日期和劳动力需要量计划，分别组织特殊工种工人分批进场，安排好职工生活，并进行安全、防火、文明施工和遵纪守法教育，使职工严格遵守上级颁发的各项规章制度。
3、对特殊工种进行上岗前的培训，无上岗证者严禁进入现场施工。
4、本工程劳动力均能按劳动力计划按时投入（具体劳动力计划详见后表“劳动力计划表”）
六、主要施工机械设备投入情况（见后附表）
七、施工现场平面布置（见后附表）
1、总平面布置原则
总平面管理由项目经理统一负责，由质安负责人主管，按生产和生活区分开的原则，各专业加工、堆放等施工生产用地均分片布置。
施工现场布置必须紧凑合理，尽可能减少二次运输，保证场区内道路畅通，并符合现场卫生、安全防火和环境保护等要求。
施工现场布置以生产区、办公区、生活区三大块，形成分块管理。生产区以材料加工、周转料具的堆放，办公区是建设单位、监理、现场管理人员的办公室、会议室及生活用房；生活区主要是施工人员宿舍。在施工现场设置一条四米的施工道路，在广场路设置一个施工出入口。
(1）生产区平面布置
先将生产区场地进行平整，压实，施工道路浇筑150 mm厚C20混凝土硬化路面作为现场材料运输通道，基坑四周修筑排水沟，集水井。材料堆放及加工区布置在现场道路旁，便于材料进场后的装卸及材料加工后的水平及垂直运输。
(2） 办公区布置
办公室及会议室采用色彩明快的装配式彩钢板房，办公室内统一配备办公桌椅，并在施工现场设置微机等现代化办公用房。
(3）生活区布置
生活区布置在现场施工现场一侧（具体见施工现场平面布置图）。为满足天津地区四季温差的需要，保证施工人员具有舒适的休息环境，采用装配式彩钢板房搭设工人宿舍，宿舍共计５0 间，计１０00㎡，可容纳４５０～５00人同时住宿，生活区厨房、卫生间、浴室配备齐全，卫生间采用冲水设施。
2、现场临时用电设计
1）、现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S 接零保护系统，按三级配电两级保护设计施工，PE 线与N 线严格分开使用。接地电阻不大于4Ω，施工现场所有防雷装置接地电阻不大于30Ω。开关箱内漏电保护器额定漏电动作电流不大于30mA，额定漏电动作时间不大于0.1s。
供电方案：考虑施工现场实际情况及用电需求拟定每3 层设置一个分配电箱，分配电箱摆放在施工层上，其电源线引自总配电箱。
电缆线路敷设：电缆敷设时，不得有过度弯曲，并不得有机械损伤，在电缆终端头附近留有备用长度，配电箱内电缆接头采用干包式电缆终端头。末端开关箱电源线选用YX—3×16+2×6 五芯橡套软电缆，二级分配电箱电源线选用YX—3×35+2×16 橡胶套五芯软电缆，一级分配电箱选用VV—3×70+2×35 电力电缆。
2）、总用电量计算：
本工程线体量大，所使用的施工机械多，工地用电总用电量包括各种电力机械用电和室内外照明用电，而照明用电一般按动力用电的10%考虑，则总用电量计算如下：
P＝1.1（K1∑PC+ K2∑Pa+ K3∑Pb）
公式中：
P.计算用电量（kW），即供电设备总需要容量；
∑PC.全部施工动力用电设备额定用电量之和。
∑Pa---室内照明设备额定用电量之和。
∑Pb---室外照明设备额定用电量之和
K1---全部施工用电设备同时使用系数，总数10 台以内时为0.7，
10～30 台时为0.6，30 台以上时为0.5。
K2---室内照明设备同时使用系数，一般为0.8。
K3---室外照明设备同时使用系数，一般为1.0。
1.1---用电不均匀系数。
变压器容量计算
施工现场施工机械在30台以上，因此功率因数取0.5
P0＝1.05P/COSψ
P0.变压器容量（KVA）；
1.05---功率损耗系数；
COSψ---用电设备功率因素。一般建筑工地取0.75
P0＝1.05P/COSψ=1.05×287／0.75=402KVA
本地高压供电为10KW，查常用电力变压器性能表，可知型号SL7-500／10变压器容量为500KVA。故施工现场需配置1台型号SL7-500／10变压器，容量为500KVA。满足施工用电的需要。
3、现场临时施工用水
（1）临时用水计算
1）流量选择:
根据施工现场用水量，需要选择2 l/s；根据消防要求，消防流量取10 l/s。
2）水泵选型:
二台80 DL50-20×5 型立式给水泵。Q = 13.9 L/S，H = 100 m。配套电机功率为30 kW/h，做为消防供水泵。
消防箱设置在相应层的户内，箱内配置DN50 mm 水龙带25 m 长，消防栓DN65 mm，消防水枪喷嘴DN16 mm，木质消防箱尺寸为800mm×650mm×200 mm，外刷红色油漆。
室外消火栓给水管道沿围墙埋设，采用焊接钢管。
（2） 给水系统
根据工程量及施工工期，现场用水量按消防用水量进行考虑，干管采用Φ100 水管，支管采用Φ50 mm 水管。水管均采用上水镀锌钢管，地埋深度0.6 m。
（3） 排水系统:
根据有关卫生设施的设置要求和规定，设计相应的排水管道，在大门处设排水沟，上盖篦子，并设置一个沉淀池。施工现场污水经沉淀后排至市政正式污水井内。
八、施工进度、施工工期保证措施（见后附表）
工期根据现场的具体情况进行协商，确保业主工程进度，预计工期在2个月内。本工程在保证工程质量的前提下，合理统筹安排施工过程中的各项工作，找出关键工作线路，有利于项目经理在人力、物力上的统一调配，抓住工作重点，提高施工效率，从而加快施工进度，为此，我们根据情况，特制订施工进度计划。
施工工期保证措施
1、施工项目进度计划的实施
施工项目进度计划的实施就是施工活动的进展，也就是施工进度计划指导施工活动落实和完成计划。施工项目进度计划逐步实施的进程就是施工项目建造的逐步完成过程。为了保证施工项目进度计划的实施，并且尽量按编制的计划时间逐步进行，保证各进度目标的实现，应做好如下工作：
（1）施工项目进度计划的贯彻
1）检查各层次的计划，形成严密的计划保证系统。
施工项目的所有施工进度计划、施工总进度计划、单位工程施工进度计划、分部分项工程施工进度计划，都是围绕一个总任务而编制的，它们之间关系是高层次的计划为低层次计划的依据，低层次计划是高层次计划的具体化。在其贯彻执行时应当检查是否协调一致，计划目标是否层层分解，互相衔接，组成一个计划实施的保证体系，以施工任务书的方式下达施工队以保证实施。
2）层层签订承包合同或下达施工任务书。
施工项目经理、施工队和作业班组之间分别签订承包合同，按计划目标明确规定合同工期、相互承担的经济责任、权限和利益，或者采用下达任务书，将作业下达到施工班组，明确具体施工任务技术措施，质量要求等内容，使施工班组必须保证按作业计划时间完成任务。
3）计划全面交底，发动群众实施计划
施工进度计划的实施是全体工作人员的共同和行动，要使有关人员都明确各项计划的目标、任务实施方案和措施，使管理层和作业层协调一致并将计划变成群众的自觉行动，充分发动群众，发挥群众的干劲和创造精神。在计划实施前要进行计划交底工作，可以根据计划的范围召开全体职工代表大会或各级生产会议进行交底落实。
（2）施工项目进度计划的实施
1）编制周作业计划
为了实施施工进度计划，将规定的任务结合现场施工条件，如施工场地的情况、劳动力机械等资源条件和施工的实际进度，在施工开始前和过程中不断地编制周的作业计划，这是使施工计划更具体、切合实际和可行。在周计划中要明确：本周应完成的任务，所需要的各种资源量，提高劳动生产率和节约措施。
2）签发施工任务书
编制好周作业计划以后，将每项具体任务通过签发施工任务书的方式使其进一步落实。施工任务书是向班组下达的任务实行责任承包、全面管理和原始记录的综合性文件。
3）做好施工进度记录，填好施工进度统计表
在计划任务完成的过程中，各级施工进度计划的执行者都要跟踪做好施工记录，记载计划中的每项工作开始日期、工作进度的完成日期。为施工项目进度检查分析提供信息，因此要求实事求是记载，并填好有关图表。
4）做好施工中的调度工作
施工中的调度是组织施工中各阶段、环节、专业和工种的互相配合、进度协调的指挥核心。调度工作是使施工进度实施顺利进行的重要手段。其主要任务是掌握计划实施情况，协调各方面关系，采取措施，排出各种矛盾，加强各薄弱环节，实现动态平衡，保证完成作业计划和实现进度目标。
调度工作内容主要有：监督作业计划的实施、调整协调各方面的进度关系；监督检查施工准备工作；督促资源供应单位按计划供应劳动力、施工机具、运输车辆、材料构配件等，并对临时出现问题采取调配措施；按施工平面图管理施工现场，结合实际情况进行必要调整，保证文明施工；了解气候、水电、汽的情况，采取相应的防范和保证措施；及时发现和处理施工中各种事故和意外事件；调节各薄弱环节；定期召开现场调度会议，贯彻施工项目主管人员的决策，发布调度令。
（3）施工项目进度计划的检查
在施工项目的实施进程中，为了进行进度控制，进度控制人员应经常地、定期地跟踪检查施工实际进度情况，主要是收集施工项目进度材料，进行统计和对比分析，确定实际进度与计划进度之间的关系。其主要工作包括：
1）跟踪检查施工实际进度
跟踪检查施工实际进度是项目施工进度控制的关键措施。其目的是收集实际施工进度的有关数据。跟踪检查的时间和收集数据的质量，直接影响控制工作的质量和效果。
一般检查的时间间隔与施工项目的类型、规模、施工条件和对进度执行要求程度有关。通常可以确定周进行一次。若在施工中遇到天气、资源供应等不利因素的严重影响，检查的时间间隔可临时缩短，次数应频繁，甚至可以每日进行检查，或派人员驻现场督阵。检查和收集资料的方式一般采用进度报表方式或定期召开进度工作汇报会。为了保证汇报资料的准确性，进度控制的工作人员，要经常到现场察看施工项目的实际进度情况，从而保证经常地、定期地准确掌握施工项目的实际进度。
2）整理统计检查数据
收集到的施工项目实际进度数据，要进行必要的整理、按计划控制的工作项目进行统计，形成与计划进度具有可比性的数据，相同的量纲和形象进度。一般可以按实物工种量、工作量和劳动消耗量以及累计百分比整理和统计实际检查的数据，以便与相应的计划完成量相对比。
3）对比实际进度与计划进度
将收集的资料整理和统计成具有与计划进度可比性的数据后，用施工项目实际进度与计划进度的比较方法进行比较。通常用的比较方法有：横道图比较法、S型曲线比较法和“香蕉”型曲线比较法、前锋线比较法和列表比较法等。通过比较得出实际进度与计划进度相一致、超前、拖后三种情况。
4）施工项目进度检查结果的处理
施工项目进度检查的结果，按照检查报告制度的规定，形成进度控制报告向有关主管人员和部门汇报。进度控制报告是把检查比较的结果，有关施工进度现状和发展趋势，提供给项目经理及各级业务职能负责人的最简单的书面形式报告。
九、施工方法
㈠ 、外保温
保温配套材料主要技术指标
膨胀聚苯板EPS
挤塑聚苯板XPS
硬泡聚氨酯PUR
以常用的EPS板和XPS板为例：应符合GB/T10801.1《绝热用模塑聚苯乙烯泡沫塑料》或GB/T10801.2《绝热用挤塑聚苯乙烯泡沫塑料》标准的要求。值得注意的是：EPS板上墙前应再自然条件下陈化42天或在60℃蒸汽中陈化5天；XPS板应再自然条件下陈化28天，从而避免保温板上墙后收缩变形过大引起的保温面层开裂。
一、 保温板

主要技术指标
项目
指标
EPS板
XPS板
表观密度kg/m3
≥20
—
断裂弯曲负荷N
≥25
—
弯曲变形mm
≥20
≥10
导热系数w/m.k
≤0.041
≤0.030
吸水率 % v/v
≤4
≤2
尺寸稳定性 %
≤0.2
≤1.2
水蒸汽透湿系数ng/pa.m.s
2.0—4.5
1.2—3.5
氧指数 %
≥30
≥26
二、 耐碱玻璃纤维网格布

主要技术指标
实验项目
性能指标
网孔中心距，mm
4~6
单位面积质量，g/㎡
≥160(国标≥130)
断裂应变， %
≤5
耐碱断裂强力保留率（经纬向）%
≥50
耐碱断裂强力保留值，N/50mm
>750
含胶量
耐碱玻纤网格布
≥8
耐碱型玻纤网格布
>20

三、 锚固件
主要技术指标
序号
实验项目
指标
1
单个锚栓最大拉力承载力
C25以上的混凝土中，≥0.6KN
2
单个锚栓对系统传热增加值，W/K
≤0.004

施工条件
1、墙面应清洁、干燥、平整并无松散的砂浆和杂物、门窗框应安装到位，符合墙体基层验收要求。
2、施工过程中及施工后24小时内，施工现场环境温度和基层墙体表面温度不得低于5℃，风力不大于5级。
3、施工时应避免直接日晒和雨淋。必要时，应在脚手架上搭设防晒布遮挡墙面以避免阳光的直射和雨水的冲刷
一、主要工序
基层清理—弹控制线—配聚合物粘结剂—粘贴聚苯板—聚苯板打磨找平—安装胀栓—配制底层抹面剂—抹底层抗裂剂—压入耐碱玻璃纤维网格布—抹罩面聚合物抗裂剂—保温层验收。
二、具体施工方案
1、墙体基层验收
1.1 土建交付的外墙面平整度应达到《建筑工程质量检验评定标准》。墙面上的混凝土残渣和脱模剂必须清理干净，墙面平整度超差部分应由土建方剔槽或修补。伸出墙面的（设备、管道）联结件已安装完毕，并留出外保温施工的余地。
1.2 根据建筑立面的设计和外墙外保温的技术要求，在墙面弹出外门窗水平、垂直控制线，在建筑外墙大角挂垂直基准钢线，每个楼层适当位置挂水平线，以控制墙面的垂直度和平整度。
1.3 门窗洞口经过验收，洞口尺寸位置达到设计和质量要求，辅框安装完毕，阳台、空调板、飘窗板等位置的抹灰收口完成并达到标准要求，对于未达到标准要求的墙面，应由结构施工方找平后，再进行外墙保温施工。施工顺序由下向上施工。
2、配制粘结剂
2.1将粉料与液料按厂家提供比例配制，用机械搅拌器搅拌均匀，一次配制用量以3小时内用完为宜（具体时间与现场的环境、湿度有关）。
2.2配制时无需加水，配合比例如下：
粘结剂：水泥：砂子=1：2：1.5（备注：以产品说明为准）
水泥为425#普通硅酸盐水泥，砂子为洁净的40-70石英砂。
配制流程：将称重后的粘结剂倒入容器中（使用前用电动搅拌器稍微搅匀），然后加入称好的水泥及砂子（分两次倒入），充分搅拌，最好分两步搅拌，每次1-2分钟，静置5分钟，再搅拌1分钟即可使用。
2.3操作时若墙面过干，请用水淋湿墙面，表面无明水时，即可进行粘贴施工。
2.4拌制好的剂应注意防晒避风，建议不用时加盖保护，以免水分蒸发过快而出现表面结皮现象。
2.5施工时早上或傍晚进行阳面作业，中间进行阴面作业。若胶粘料使用时拉不开抹子情况下，请在物料中稍加一点水重新搅拌使用，切勿随意加水。
2.6如搅拌桶内的材料放置时间过长，出现表面结皮及部分硬化时，则桶内材料应当作废料处理。
3、粘贴翻包网
3.1凡在粘贴的聚苯板侧边外露部位（如窗口、伸缩缝等部分）都应做网格布翻包处理。
3.2在做翻包网格布时，应先在应做翻包网格布处涂抹粘结剂，然后将裁好的网格布压入砂浆中，待砂浆初凝后，方可进行下道工序，搭接长度见下图：

翻包网示意图

4、粘贴保温板
粘贴方式固定保温板时，有两种方式：点框法和条粘法，点框法应用较多，粘结面积不小于40%。
4.1粘贴聚苯板前应对墙面进行排版、弹线，并在墙的阳角、阴角挂通线，以保证聚苯板粘贴的平整度。
4.2墙面排版要从墙的大角和门窗边框开始。（具体见下图）

聚苯板粘结示意图

平面排版示意图

门窗洞口排版示意图
4.3用抹子在每块聚苯保温板（标准板尺寸600×1200，mm，18kg/m3）四周边上涂上宽约5厘米的粘结剂，然后再在聚苯板同一侧中部均匀刮上6块直径约10厘米的粘结点，此粘结点要布置均匀，必须保证聚苯板与基层墙面粘结面积达到40%以上。（见下图）

点框法粘结示意图
4.4涂好后立即将保温板贴在墙上，动作要迅速，以防止粘结剂结皮而失去粘结作用。
4.5保温板贴在墙上时，应用2米靠尺进行压平操作，保证其平整度和粘结牢固。板与板之间要挤紧，超过2毫米的缝隙用聚苯条塞严并打磨平。
4.6保温板应水平粘贴，保证连续结合，而且上下两排保温板应竖向错缝搭接。
4.7在拐角处，应先排好尺寸，裁切保温板，使其粘结时垂直交错连接，保证拐角处顺直且垂直。
4.8在粘贴窗框四周的阳角和外墙阳角时，应先弹出基准线，作为控制阳角上下竖直的依据。
4.9保温板接缝处不能粘有粘结剂料。
4.10不需做外保温的窗口收口及滴水由土建方施工。
5、装饰线做法
5.1结构面≤20公分按装饰线条处理。
5.2先弹线标明装饰线条的位置，将加工号的线条粘于相应的位置，应用耐碱玻纤网做翻包处理，并用粘结剂料满粘，在檐口下部做装饰线条时，应打固定胀栓，间距600mm。
6、打磨
保温板贴完后至少24小时，且待粘结剂料达到一定粘结强度时用专用打磨工具对保温板表面不平处进行打磨，打磨动作最好是轻柔的圆周运动，不要沿着与保温板接缝平行的方向打磨，打磨后应用刷子将打磨操作产生的碎屑清理干净。
7、胀栓的安装
7.1胀栓的规格：直径φ6，长度：苯板厚度加6公分。
7.2使用电锤进行打孔以安装尼龙胀栓。结构墙体上孔深应在5厘米左右，呈梅花状布置。
用锤子将固定锚栓及膨胀钉敲入，锚栓和膨胀钉的顶部应与聚苯板表面齐平或略敲入一些，以保证膨胀钉尾部进一步膨胀而与基层充分锚固。
7.3打孔后，将胀栓的塑料圆盘装入孔中，尼龙胀栓应在粘贴保温板的粘结剂料初凝后，方能钻孔安装。
7.4胀栓数量：6层以下约为5个/㎡，7-14层（含14层）约为6个/㎡,15-20层（含20层）约9个/㎡，21-30层以上约为12个/㎡。
7.5任何面积大于0.1㎡的单块板必须用固定锚栓进行固定，数量视形状及现场而定，对于小于0.1㎡的单块板应根据现场情况决定是否使用固定锚栓。
7.6在门窗洞口、阳角、孔洞边缘处所粘贴的聚苯板应沿水平、垂直方向增加固定锚栓，其间距不大于300mm，距基层边缘不小于60mm。

锚固件安装示意图

卡固钉安装示意图
8、配制抹面抗裂剂
8.1将粉料与液料按厂家提供比例配制，用机械搅拌器搅拌均匀，一次配制用量以3小时内用完为宜，集中搅拌，专人定岗。
配制时无需加水，配合比例如下：
抗裂剂：水泥：砂子=1：2：1.5（备注：以产品说明为准）
水泥为425#普通硅酸盐水泥，砂子为洁净的40-70石英砂。
8.2配制流程：将称重后的抗裂剂倒入容器中（使用前用电动搅拌器稍微搅匀），然后加入称好的水泥及砂子（分两次倒入），充分搅拌，最好分两步搅拌，每次1-2分钟，静置5分钟，再搅拌1分钟即可使用。
8.3用量：玻纤网在嵌入抹面时需要大约4公斤/㎡。（具体用量按施工现场实际情况确定）
8.4拌制好的剂应注意防晒避风，建议不用时加盖保护，以免水分蒸发过快而出现表面结皮现象。
8.5施工时早上或傍晚进行阳面作业，中间进行阴面作业。
8.6如搅拌桶内的材料放置时间过长，出现表面结皮及部分硬化时，则桶内材料应当作废料处理。
9、铺设网格布及抹面抗裂剂
9.1在铺设网格布前，应检查聚苯板是否干燥、平整是否达到标准要求。
9.2网的搭接量：平面搭接≥100mm，阳角搭接≥200mm，阴角搭接≥100mm。

平面搭接 转角搭接
9.3保温板面上抹底层抹面抗裂剂，厚度2毫米左右，立即压入耐碱玻璃纤维网格布：将网格布绷紧后贴于底层抹面砂浆上，由抹子由中间向四周把网格布压入砂浆的表层，要平整压实，严禁网格布皱褶、空鼓、翘边。网格布不得压入过深，表面必须暴露在底层砂浆之外。
9.4单张网格布长度不宜大于6米。铺贴遇有搭接时，必须满足横向100毫米、纵向80毫米的搭接长度要求。对于用脚手架与墙体连接处，洞口四周应留出约100毫米不抹粘结砂浆，聚苯板面层也应留出约100毫米不抹抹面砂浆，待以后对局部进行整修。
9.5待聚合物砂浆表干燥后，正常情况下为24小时，再抹一道抹面砂浆罩面（建议提前60分钟左右用水湿润底层轻质抹面砂浆），厚度1-2毫米，仅以覆盖网格布微见网格布轮廓为宜。面层砂浆切忌不停揉搓，以免形成空鼓。砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、阴阳角、挑台等部位。在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，底层砂浆呈台阶形坡茬，留茬间距不小于150mm，以免网格布搭接处平整度超出偏差。
9.6拐角部位，网格布要保持连续性，并从两边双向绕角，包墙宽度阳角处不小于200mm，阴角处不小于100mm（见下图）

墙体阳角做法 墙体阴角做法

9.7当遇到门窗洞口时，在洞口四角处沿45方向做加强网，尺寸400×200mm；在四角内侧阴角加铺与保温等宽标准网，长度每边100mm，防止开裂。（见下图）

门窗洞口加强网做法

9.8整个罩面聚合物砂浆厚度3-5mm，罩面砂浆施工完毕后，至少静置24小时，方可进行下道工序。
9.9在首、二层外墙按上述方法再加铺一层标准网，以起到局部加强的目的，聚合物砂浆总厚度5-7mm。
三、外保温墙体的验收

1、粘贴聚苯板允许偏差及检验方法见下表：
序号
项目
允许偏差（mm）
检查方法
1
表面平整
3
用2米靠尺和塞尺检查
2
立面垂直
3
用2米托线板检查
3
阴阳角垂直
3
用2米托线板检查
4
阴、阳角方正
3
用20厘米方尺和塞尺检查

2、保温面层允许偏差及检验方法见下表：
序号
项目
允许偏差（mm）
检查方法
1
立面垂直
4
用2米托线板检查
2
表面平整
4
用2米靠尺和塞尺检查
3
阴阳角垂直
4
用2米托线板检查
4
阴阳角方正
4
用20厘米方尺和塞尺检查
5
分格条（缝）平直
3
拉5米小线和尺量检查

四、成品保护
4.1翻拆架子时，架子工应防止破坏已抹好的墙面，并采取有效的保护措施。其他工种作业时不得污染或损坏墙面，如有污损由责任方补偿相应的修复费用，严禁踩踏窗口。
4.2各构造层在砂浆凝结前应防止水冲、撞击、振动。
五、Z-FTC新型蓄能节能保温材料操作技术规程
1、施工准备
1）、外墙结构施工完毕并通过验收。
2）、做平整度、垂直度处理。如果平整度、垂直度误差＞10mm,用水泥砂浆找平、留毛面，并需保证水泥砂浆找平层不空鼓开裂。如果平整度、垂直度误差超过20mm的
