HLT-横流组合式冷却塔
★ 产品分类
进、出水温分类
　　一、低温型：指进塔水温t1=37℃ 出塔水温t2=32℃ 温差△t=5℃
　　二、标准型：指进塔水温t1=38℃ 出塔水温t2=32℃ 温差△t=6℃
　　三、中温型：指进塔水温t1=43℃ 出塔水温t2=33℃ 温差△t=10℃
　　四、高温型：指进塔水温t1=60℃ 出塔水温t2=35℃ 温差△t=25℃
★ 产品系列
　　一、单台塔：冷却塔水量（10m3/h......3000m3/h）一百多种系列。特殊规格可另设计。
　　二、组台塔： 冷却塔水量（100m3/h......8000m3/h）或任意同吨单元塔组合为大型冷却塔机组。
★ 产品材质
　　一、不锈钢冷却塔：整体用不锈钢制作，不腐蚀、不老化。
　　二、金属阻热冷却塔：整体用优质碳钢制作，防腐工艺：酸洗、镀锌、烤漆。
　　三、玻璃钢冷却塔：外壳体用玻璃钢（FRP）制作，金属骨架经酸洗、镀锌、烤漆。
　　四、混合型冷却塔：采用不锈钢和玻璃钢混合制作，特别适用于化工及水污染较重的用水单位。
★ 产品特点
　　新型高效冷却塔：节能、无漂水、低澡声、温差大、占地小、造价低、防火、防腐蚀、寿命长等特点。方型横流组合式冷却塔与圆型塔在同一工况下测试，前者节电20%、节水10%、省土建设资（省蓄水池、占地）10%，冷却效果好，寿命长3-5年。

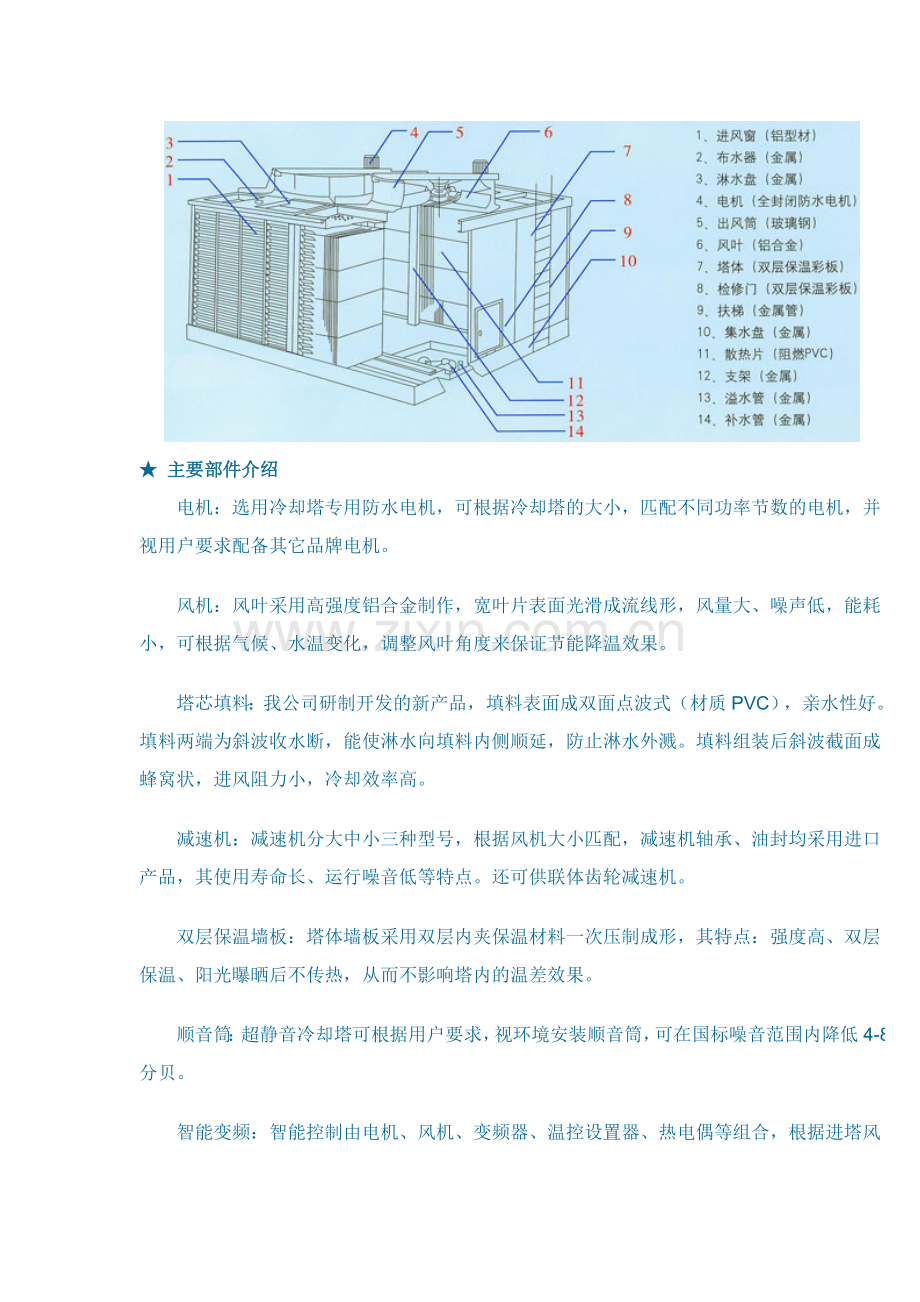

★冷却塔构造示意图

★ 主要部件介绍
　　电机：选用冷却塔专用防水电机，可根据冷却塔的大小，匹配不同功率节数的电机，并视用户要求配备其它品牌电机。
　　风机：风叶采用高强度铝合金制作，宽叶片表面光滑成流线形，风量大、噪声低，能耗小，可根据气候、水温变化，调整风叶角度来保证节能降温效果。
　　塔芯填料：我公司研制开发的新产品，填料表面成双面点波式（材质PVC），亲水性好。填料两端为斜波收水断，能使淋水向填料内侧顺延，防止淋水外溅。填料组装后斜波截面成蜂窝状，进风阻力小，冷却效率高。
　　减速机：减速机分大中小三种型号，根据风机大小匹配，减速机轴承、油封均采用进口产品，其使用寿命长、运行噪音低等特点。还可供联体齿轮减速机。
　　双层保温墙板：塔体墙板采用双层内夹保温材料一次压制成形，其特点：强度高、双层保温、阳光曝晒后不传热，从而不影响塔内的温差效果。
　　顺音筒：超静音冷却塔可根据用户要求，视环境安装顺音筒，可在国标噪音范围内降低4-8分贝。
　　智能变频：智能控制由电机、风机、变频器、温控设置器、热电偶等组合，根据进塔风量、主机负荷及环境温度的变化而自动调节电机频率，有效地节省设备运行费用，长年运行计算可节电35%-45%，机械磨损大大降低。（价格另计）
★ 型号意义

★ HLT组合式冷却塔低温型、标准型、中温型、高温型规格技术参数

根据场地要求，同型号塔群可由多种单台塔组合，日2000m3/h冷却塔，可由10台200m3/h塔组合，也可由8台250m3/h
★ HLT组合横流式冷却塔基础、配管尺寸表

★ 冷却塔基础平面土图

HLT-（CD）型系列与HLT-（D）型系列基础尺寸一样
★ HLT冷却塔单台冷却塔低温型、标准型、中温型、高温型规格技术参数

★ HLT-组合式冷却塔基础配管尺寸表

注：各基础柱礅面标高应在同一水平线上，标高误差±2mm
350m3/h-450m3/h单台基础
500m3/h-700m3/h单台基础

★ HLT组合式多风机冷却塔示意图

★ HLT单台单风机冷却塔示意图

★ 冷却塔安装要求
　　冷却塔应安装在自然通风良好，进风口无建筑物阻挡及无热气影响的平地或建筑物平台上，进风口处必须在1.5-2米无物体，确保自然风流畅。
　　冷却塔应安装在水平的基础上，确保冷却塔整体质量在基础墩上受力均匀。
★ HLT组合式冷却塔配管示意图（1）

★ HLT单台冷却塔配管示意图

　　注：方形横流组合式冷却塔，因两侧进风，另两侧是封闭墙板，可根据需要，将任何流量的同型号单台塔组合示意图，B为塔宽进风面，L为封闭阻热壳体墙板，N表示单塔数量。例：HLT-200-6型五台组合成HLT-1000-6型塔，查表L=4200，宽=3000，总宽为3000×5=15000mm，
　　进出水管直径按水量选取所需尺寸，每台塔布水管上必须安装蝶阀，以均匀控制每个进水支管的水量。出水流向集水池（本塔已带集水盘）或直接经泵送往用水设备。
　　上图出水口在塔的集水盘中部，根据用户要求，出水口可设计在集水盘任一位置。HLT-（CD）型噪声植比HCT（D）型低3-5dB(A) 其它参数一致。
★ HLT组合式多风机冷却塔示意图

超低噪音冷却塔
低噪音冷却塔

超静音冷却塔
不锈钢冷却塔

★ 冷却塔散热淋水片----点斜波式填料
　　循环水在冷却塔中的热交换过程，主要是在淋水填料中进行，填料质量的好坏直接影响冷却塔降温效果。
　　为更新换代波纹形、折波形、折梯形、点波形填料，根据增大几何表面积的原理，研制成功新颖点波式填料。它的散热面积一般要比其它填料增大五分之二，它亲水性好，安装时布局合理，水流在点斜波上 面蜿蜒蛇行成水膜，扩大了热水膜与空气的接触面积，延续了水流速度，延长了风冷却时间。降低了落水噪声（运行噪声），提高了冷却效果，现已普遍使用于方型冷却塔内。在同测试条件下，使用此填料温差可大0.5-1度，另外，采用这种填料除冷却效高之外，噪声也可明显降低，并且阻燃，抗负载冰性特强，老化寿命达12年以上。
　　原片材规格：厚度0.35-0.45mm 宽度500mm-1000mm 长度≥2000mm
　　圆片主要性能：拉伸强度≥42.2MPa 撕裂强度（纵向）1.47MPa
　　　　　　　　　　　　　　　　　　　　　　（横向）17.7MPa（阻燃改性PVC）
　　热变形温度≥65℃ 氧指数≥40 低温对折耐寒温度≤-35℃
　　成型填料组装片间距22-25mm
　　填料规格：（0.35-0.45）×（500-800）×（400-1200），特殊规格可特制。
★ 使用与维护
一、使用：
　　1.开机前应对进、出水管，进、出水盆进行全面清洗，排除杂物，检查传动部位紧固件是否牢固，用手攀动风机叶轮，手感目睹是否灵活，叶片与出风筒内壁间距是否合适，叶片不得刮碰筒体，检查动力接头是否安全。
　　2.风机的转向，从塔顶向下看，顺时针转为正确转向、风机启动时，为防止扭转力过大烧坏电机，需降压启动，待运转正常后，需检查电机的电流、电压、振动、噪声等是否在正常范围，如有异常，应及时检修。
　　3.同步皮带传动减速风机运转一段时间后，应重新调整张紧度。
　　4.风机运转正常后，启动循环水水泵，塔出水阀先关闭，待存水盆水位线达到后再打开出水阀，投入正常运行。运行时应保持适当的水位线。
　　5.冷却塔的冷效受冷却水量、进水温度、当地气象参数、安装环境的影响，因而，操作人应注意上述参数的变化，及时作好日台帐记录，冷却塔在运行时，必须有专人管理，发现问题及时排除。
　　6.进塔的水质要求不含油质和杂质，浑浊度≯5mg/kg，否则，要配套水处理净化设备。
二、维护
　　1.每年定期对设备进行一次全面检查和保养，对电机保养按电机常规进行，清除淋水盆和滤水网上残留物，保证循环水运行畅通。
　　2.定期调整皮带张紧度，长时间停机在开机前用手搬动叶轮顺时针旋转及清除皮带轮表面锈迹，防止皮带加快磨损拉断。
　　3.填料壳体内如有积污结垢应及时清除，一般每年使用前清洗整理一次。
三、服务承诺
　　我公司承诺：公司产品实行三包（包修、包换、包退），“三包”期满后实行终身服务。一旦产品出现故障，需方应立即通知供方（服务电话：[phone]）我公司在全国各大城市设有办事处。我公司就最近办事处派维修技术人员赶到现场排除故障。
　　（办事处就近用户2小时之内。一般不超过12小时）。
