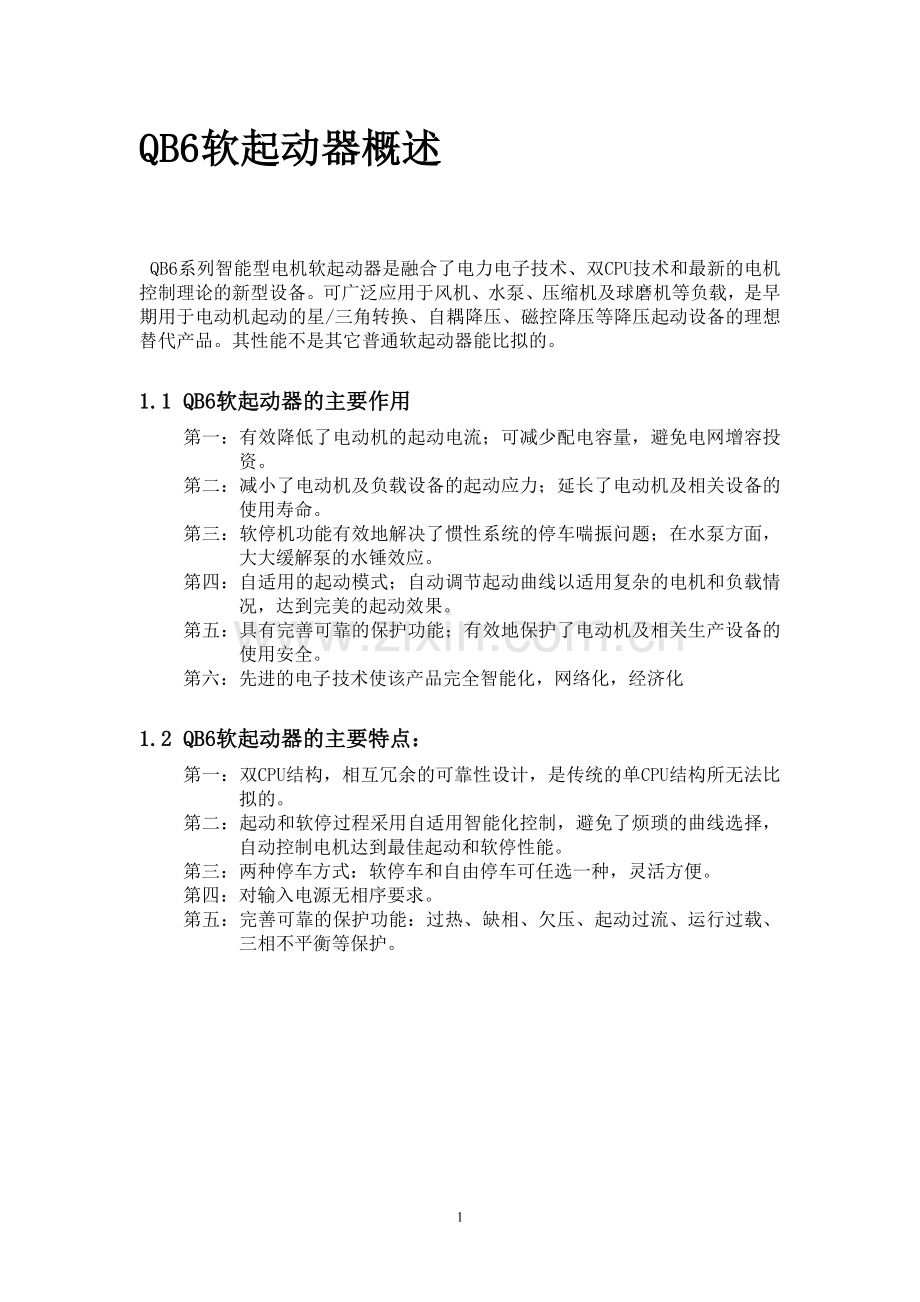

QB6软起动器概述

QB6系列智能型电机软起动器是融合了电力电子技术、双CPU技术和最新的电机控制理论的新型设备。可广泛应用于风机、水泵、压缩机及球磨机等负载，是早期用于电动机起动的星/三角转换、自耦降压、磁控降压等降压起动设备的理想替代产品。其性能不是其它普通软起动器能比拟的。

1.1 QB6软起动器的主要作用
第一：有效降低了电动机的起动电流；可减少配电容量，避免电网增容投资。
第二：减小了电动机及负载设备的起动应力；延长了电动机及相关设备的使用寿命。
第三：软停机功能有效地解决了惯性系统的停车喘振问题；在水泵方面，大大缓解泵的水锤效应。
第四：自适用的起动模式；自动调节起动曲线以适用复杂的电机和负载情况，达到完美的起动效果。
第五：具有完善可靠的保护功能；有效地保护了电动机及相关生产设备的使用安全。
第六：先进的电子技术使该产品完全智能化，网络化，经济化

1.2 QB6软起动器的主要特点：
第一：双CPU结构，相互冗余的可靠性设计，是传统的单CPU结构所无法比拟的。
第二：起动和软停过程采用自适用智能化控制，避免了烦琐的曲线选择，自动控制电机达到最佳起动和软停性能。
第三：两种停车方式：软停车和自由停车可任选一种，灵活方便。
第四：对输入电源无相序要求。
第五：完善可靠的保护功能：过热、缺相、欠压、起动过流、运行过载、三相不平衡等保护。

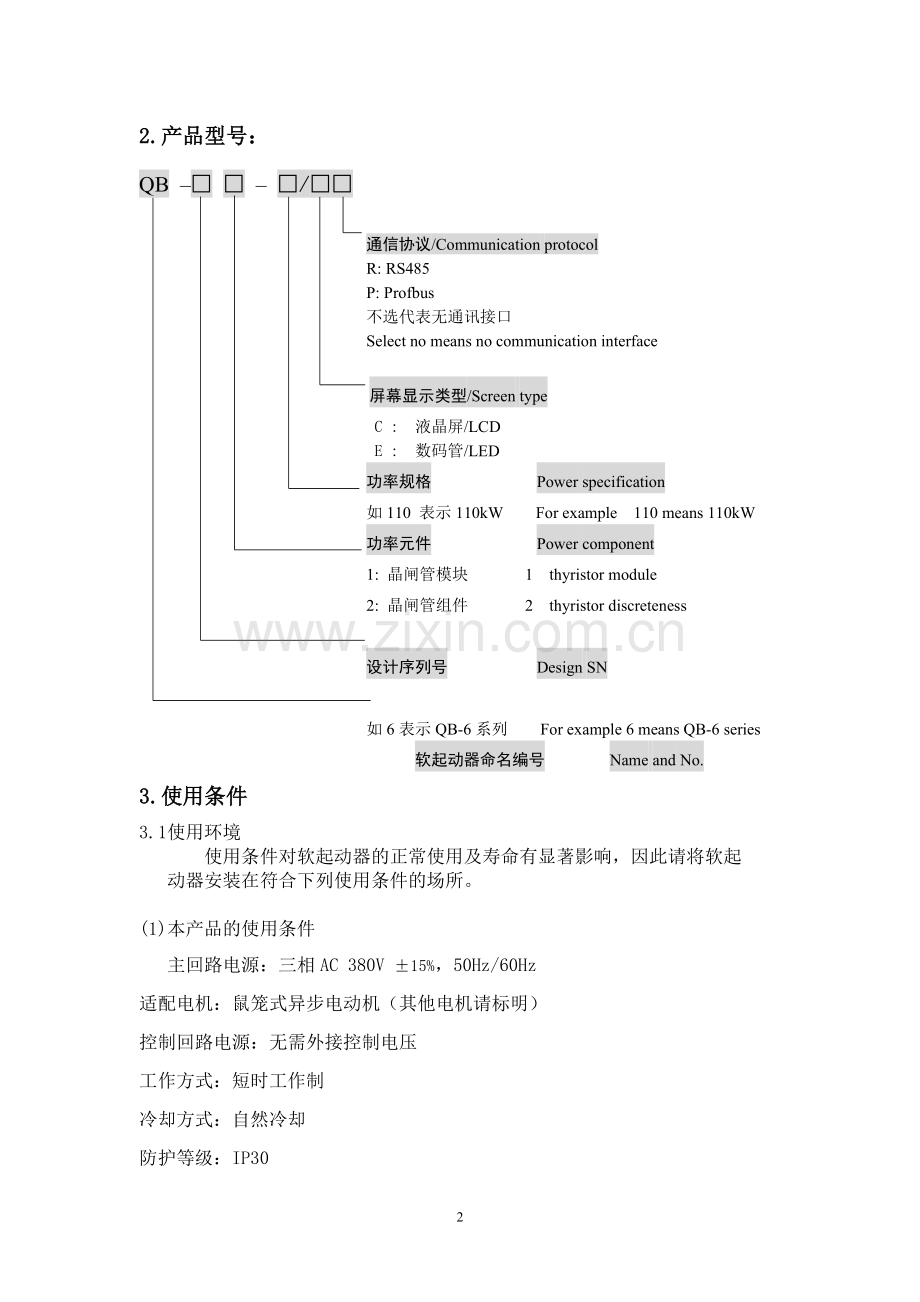

2.产品型号：
QB –□ □ – □/□□

通信协议/Communication protocol
R: RS485
P: Profbus
不选代表无通讯接口
Select no means no communication interface

屏幕显示类型/Screen type
C : 液晶屏/LCD
E : 数码管/LED
功率规格 Power specification
如110 表示110kW For example 110 means 110kW
功率元件 Power component
1: 晶闸管模块 1 thyristor module
2: 晶闸管组件 2 thyristor discreteness

设计序列号 Design SN

如6表示QB-6系列 For example 6 means QB-6 series
软起动器命名编号 Name and No.
3.使用条件
3.1使用环境
使用条件对软起动器的正常使用及寿命有显著影响，因此请将软起
动器安装在符合下列使用条件的场所。

(1)本产品的使用条件
主回路电源：三相AC 380V ±15%，50Hz/60Hz
适配电机：鼠笼式异步电动机（其他电机请标明）
控制回路电源：无需外接控制电压
工作方式：短时工作制
冷却方式：自然冷却
防护等级：IP30
环境条件：环境温度：-25~+40℃
相对湿度：90%RH以下，不结露
海拔高度：≤2000m（大于2000米可降容选型）
安装场所：柜内安装（无导电尘埃、无易燃、易爆、易腐蚀性气体，震动小于0.5G的场所。）
软起动器电气规格
项 目
技 术 指 标
主回路
功率器件
可控硅模块/普通可控硅
主回路电源
三相380V+10%-15%，50/60Hz
主回路功耗
＜每相每安培2W
功率器件电压
≥1 400V
dv/dt保护
阻容滤波回路，压敏电阻
控制回路
控制回路电源
单相220V+10%-15%，50/60Hz
控制电压
+12V
控制回路功耗
5W
起动指令
无源触点，键盘，计算机指令
起动参数
起动方式
斜坡起动，突跳起动，恒流起动，恒压起动
起始电压
100~380V
起动时间
5~120s
突跳时间
0~3s
停车
自由停车

软停车
0~ 60 s
故障保护
电源故障保护
缺相、欠压
设备故障保护
可控硅短路、过热、电机过载、电机缺相、起动超时
在线监测
显示
起动、运行状态和起动、运行电流及电压
辅助输出
运行输出
常开继电触点，AC250V/2A
故障输出
常开继电触点，AC250V/2A
电流输出
4~20mA 标准信号
数字通讯
通讯接口
RS485
环境
条件
运行温度
-5~+40℃
储存温度
-25~+55℃
相对湿度
20~90%，不结露
海拔高度
<2 000m，额定值不变
>2 000m，额定值-5%/100m
其他
外壳防护等级
IP20
工作方式
短时工作制
产品技术标准
GB 14048.6-1998，Q/OKRR 001-1999
4.工作原理及接线

4.1 QB6软起动器的工作原理
QB6电动机软起动器采用三对反并联的晶闸管串接于交流电动机的定子回路上。利用晶闸管的电子开关作用，通过微处理器控制其触发角的变化来改变晶闸管的开通程度，由此来改变电动机输入电压大小，以达到控制电动机软起动目的。当起动完成后，软起动输出达到额定电压。这时将自动控制旁路继电器吸合，将电动机投入电网运行。

4.2 QB6软起动器的基本接线图

端子说明External terminal information
端子编号
Terminal No
端子名称
Terminal Name
说 明
Explanation
主回路
Main circuit
R、S、T
交流电源输入
AC Power input
由断路器(QF)接三相交流电源。
Connect Breaker with 3 Phase AC Power
U1、V1、W1
交流电源输出
AC Power output
接至三相交流异步电动机。
Connect to 3. Phase AC asynchronous motor
U、V、W
交流电源输出
AC Power output
接至三相交流接触器。
Connect to 3. Phase AC contactor
控

制

回

路
可编程继电器输出
Programming relay output
9
常开触点 NO contact
可根据需要定义不同状态
Can be defined with different requirement
10
运行输出
(无源触点
Running state output(potential-free contact))
13
常开触点 NO contact
运行时，13、14触点闭合
触点容量为：7A/250V AC
Terminal 13，14 close during running.
Terminal Power：7A/250V AC.
14
常开触点NO contact
故障输出
(无源触点)
Failure state output(potential-free contact)
15
常开触点NO contact
故障时，15、16触点闭合
触点容量为：7A/250V AC
Terminal 15，16 close during fault.
Terminal Power：7A/250V AC.
16
常开触点NO contact
起停控制
(有源触点)
Starting/Stopping control
(active contact)
17
公共端子+12V
17、18触点 起动
Terminal 17,18 Start
17、19触点 瞬停
Terminal 17,19 Instant-stop
17、20触点 软停
Terminal 17,20 Soft-stop
无源触点接入或短接，不能直接引入外部电源。
Connect to external potential-free contact or short connect，can not direct connected to external power.
18
起动端子START
19
停止端子STOP
20
软停端子SFST
模拟信号
输出
Analog signal output
51
信号输出IOUT
0～20mA模拟信号输出
0～20mA Analog signal output
52
地线GND
通信接口
（RS-485）
Communication interface
(RS-485)
61
通讯端子正A+
无通讯接口（默认）、RS-485接口（可选）和Profibus接口可选。
Non（default），RS-485（Optiona）or Profbus（Optional）
62
通讯端子负A-
63
端子屏蔽PE

5.操作与显示

5.1液晶屏

表4-1指示灯
名称
颜色
说明
起动
黄
QB6软起动器处于起动状态
运行
绿
QB6软起动器处于运行状态
故障
红
QB6软起动器处于故障保护状态

表4-2操作按键

按键名称
说明

软起动器就绪时，按此键进入起动状态

软起动器停车

进入操作菜单

保存参数后返回上级菜单

进入上级菜单或不保存参数返回上级菜单

转上一参数或增加参数值

转下一参数或减少参数值

选择参数的某一位

显示屏
表4-3 QB6软起动器工作时将自动显示工作状态。

状态
显示
说明
初始化
欢迎使用ATA –QB6交流电机软起动器
上电自检，参数初始化
就绪
A相电压 ×××伏
B相电压 ×××伏
C相电压 ×××伏
待机状态
起动
启动时间 ×××秒
起动电流 ×××安
起动电压 ×××伏
正在起动
运行
运行时间 ××：××：××
运行电流 ×××安
运行电流 ×××伏
正在运行
软停
启动时间 ×××秒
起动电流 ×××安
起动电压 ×××伏
正在软停
三级子菜单
二级子菜单
一级子菜单
菜单结构
参数设置
编程参数
用户参数
参数选择
模式参数
时间参数
电压参数
电流参数
本机地址
波涛率
调试选择
语言选择
调缺省值
故障查询
主菜单
控制模式

工作模式
起动时间
突跳时间
软停时间
间隔延时
起动电压
不平衡值
欠压
本机地址
用户密码
实际电压
采样电压
实际电流
采样电流
面板控制
端子控制
远程控制
起动电压
欠压值
恒压值
起动过流系数
恒流系数
额定电流
运行过流系数

编程状态
编程延时
起始状态

5.2数码管：

QB6系列软起动器共有4种工作状态：准备、起动、运行、软停(瞬停)。准备、运行、故障均有相应的状态指示灯，起动时显示－XXXX，软停时显示—XXXX，其中XXXX表示电机电流。

5.1 键盘操作方法：
● 开机状态：只有在准备指示灯亮且显示READY时按起动键才可起动电机。初次上电时显示奥托，再显示显示READY表示准备。
● 延时状态：准备或故障状态指示灯闪动表示间隔延时，显示dEXXX且倒计时表示起动延时
○ 起动和停止键：在软起过程中，显示器显示－XXXX，指示起动电流值，此时只有停止键起作用，不能进入设置和帮助提示柴单，同时准备、运行、故障三个指示灯均不亮。在软停过程中，显示器显示＿XXXX，指示电机电流值，此时只有起动键起作用，不能进入设置和帮助提示柴单，同时准备、运行、故障三个指示灯均不亮。停止键兼有复位故障状态的功能。
○ 设置键：在非帮助状态下，按设置键进入设置柴单，显示FX:XXX；再按设置键，冒号闪动，表示可以修改冒号后面的参数。在冒号闪动时按确认键，若数据已被修改，则显示good，并连响两声，表示新数据已被保存，然后退出。若不想保存新数据，则按设置键，冒号停止闪动同时恢复原来的数据，再按确认键退出。也可按停止键直接退出。
○ 确认键：在非设置状态下，按确认键进入帮助柴单，显示HX:XXX，再按确认键退出。也可按停止键退出。在设置状态下，按确认键保存新数据并退出设置状态。
○ 增、减键：在设置柴单中，冒号不闪动时按增减键可改变功能号；冒号闪动时按增减键则改变数据，按住增、减键超过1秒时，数据将快速连续增减。在帮助柴单中按增减键改变功能号及相应的提示信息内容。在旁路运行指示灯亮时，且未进入设置和帮助柴单，则显示AXXXX，表示电机运行电流，此时按增减键，可以次选择显示PXXXX或HXXXX。其中PXXXX表示电机视在功率，HXXXX表示电机过载热平衡系数，当HXXXX指示大于100%时，将过载保护，显示Err08。
● 当数据大于999时，最后一位小数点亮，表示尾数+0。
● 按键操作有效时将于声响提示，否则说明本状态下此键无效。
● 外控端子接于3线方式时，外控起动按钮和停止按钮分别与控制面板上的起动键和停止键功能等效。
○ 控制面板采用超强抗干扰设计，允许外引距离大于3米。

5.2 参数设置与说明

参数设置代码如下表
功能
设定范围
出厂值
说明
数码代码
液晶名称
P0
控制模式
0-2
0
0为端子控制 1为面板控制2 通讯控制
P1
工作模式
0-2
0
0 为电流斜坡 1电压斜坡
P2
软停时间
0-30
5
表示软停时间，单位为秒
P3
起动时间
5-60
30
表示起动时间，单位为秒
P4
突跳时间
0-3.0
0
表示突跳时间，单位为0.1秒
P5
起动电压
30-90%
40%
表示起动电压的大小，步长为1%
P6
限流系数
350-500%
450%
额定电流的倍数
P7
三相不平衡
15-50%
40%
电流不平衡度大于该值时，报不平衡故障
P8
欠压值
40-80%
70%
电压小于设定值时，报欠压故障
P9
起动过流系数
200-600%
500%
起动电流高于设定值时，报过流故障
PA
运行过流系数
120-200%
150%
运行电流高于设定值时，报过流故障
PC
额定电流
20-2500
800
表示电机的额定电流，步长为10
PE
调试选择
0-1
0
0为正常模式 1为调试模式
PF
通讯地址
0-255
0

PH
波涛率
2400-9600
9600

PJ
编程状态
0-9
7

PL
编程时间
0-240
0

PN
起始状态
0-1
0
0为常闭 1为常开
PP
间隔延时
0-30
5

--
中英切换
0-1
0
0为中文 1为英文（数码显示无此参数）

6、试运行与应用：
● 通电运行前应按下列条款仔细检查
○ 软起动器额定功率是否与电机相匹配。
○ 电动机绝缘性能是否符合要求
○ 输入输出主回路接线是否正确
○ 所有接线端子的螺丝是否拧紧
6.1 通电试运行
○ 上电时显示READY（准备），且准备状态指示灯亮，此时按起动键可起动电机。
○ 按电机标牌上的额定电流数值输入设置项F3。
○ 起动后检查电机转动方向是否正确，运转是否正常，若不正常，可按停止键停机或必要时切断电源。
○ 若电机起动力矩不够，可改变起始电压，提高电动机起动转矩。
○ 软起动器通电后，请勿打开上盖，一免触电。
○ 在通电试运行过程中，如发现异常现象，如异常声音、冒烟或异味等，应迅速切断电源并查清原因。
○ 若上电后或起动时故障指示灯亮且显示ErrXX，可按所显示的故障代码对应P23页表查找原因。
● 按停止键或外控停止按钮可复位故障状态。
● 注意：当环境温度低于-10℃或高于40℃时，应采取措施待环境温度达到正常范围后再起动。
● 注意：当软起动器起动电机成功时，面板中间的运行状态指示灯点亮，表示已处于旁路运行状态。若此时旁路接触器未吸合导致电机停止运行时，应检查旁路接触器及相关接线是否有误或接触不良。

Led显示故障代码及处理方法如下表
显示
说明
问题及处理方法
Err00
软起动器过热
起动过于频繁或电机功率与软起动器不匹配
Err01
起动时间过长大于60秒
起动参数设置不合适或负载太重、电源容量不足等。
Err02
输入缺项
检查输入或主回路故障、旁路接触器是否卡在闭合位置及可控硅是否开路等。
Err03
三相不平衡
检查输入三相电源及负载电机是否异常。
Err04
起动过流
负载是否过重或电机功率与软起动器不匹配。
Err05
运行过载保护
负载是否过重或设置项F3、F4和F5参数设置不当。
Err06
电源电压过低
检查输入电源电压或设置项F8参数设置不当。
Err07
电源电压过高
检查输入电源电压或设置项FA参数设置不当。。
说明：有些故障现象是相互关联的，如报告Err00软起动器过热时和起动过流或负载短路等有可能相关，因此，查故障时，应综合全面考虑，准确判断故障点。
Lcd会显示相应的故障名称，请参照上述的处理方法。
6.2 全智能起动模式
QB6系列软起动器跟其它软起动器的主要区别是起动和软停过程采用自适用智能化控制，避免了烦琐的曲线选择，自动控制电机达到最佳起动和软停性能，全过程在保证电机平稳的同时，力求降低电流。
6.3QB6系列软起动器的停机模式及应用
QB6系列软起动器有两种停机模式，即软停机模式和自由停机模式。
6.3.1软停机模式
设置项F2不为0时设定停机模式为此模式。
在这种停机模式下，电动机的供电由旁路接触器切换到软起动器的晶闸管输出，软起动器的输出电压由全压开始逐渐减小，使电机转速平稳降低，以避免机械震荡，直到电机停止运行。软停机时的输出截至电压等同于起动时的起始电压。
软停机模式可减少和消除水泵类负载的喘振。
6.3.2自由停机模式
设置项F2为0时设定停机模式为此模式。
在这种停机模式下，软起动器接到停止命令后立即断开旁路接触器并禁止软起动器晶闸管的电压输出，电动机依负载惯性逐渐停机。
一般情况下，如无必要软停机，则应选择自由停机模式，以延长软起动器的使用寿命。
○ 自由停机模式完全禁止了瞬时输出，可避免特殊应用场合的瞬时大电流冲击。
