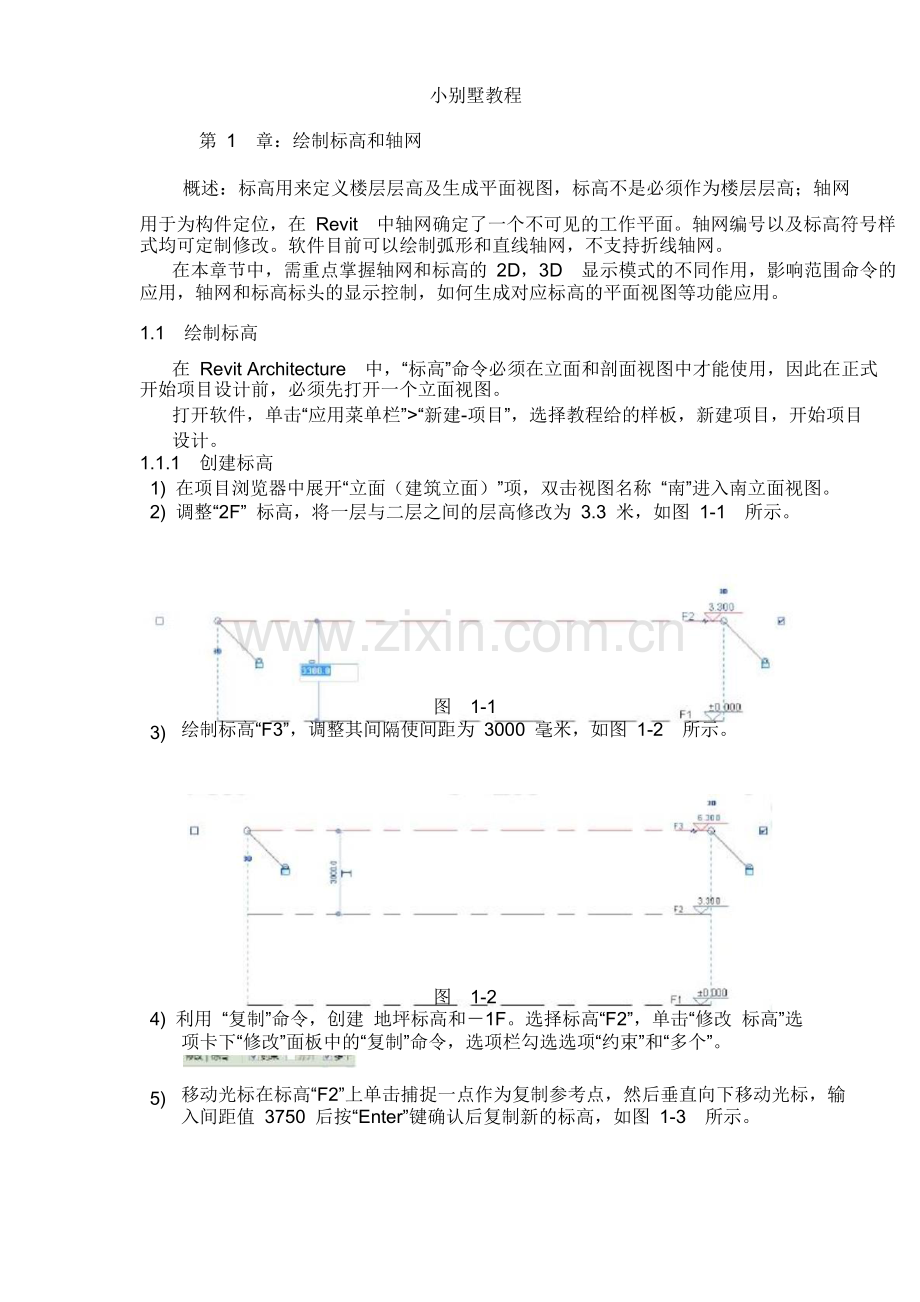

小别墅教程
第 1 章：绘制标高和轴网
概述：标高用来定义楼层层高及生成平面视图，标高不是必须作为楼层层高；轴网
用于为构件定位，在 Revit 中轴网确定了一个不可见的工作平面。轴网编号以及标高符号样
式均可定制修改。软件目前可以绘制弧形和直线轴网，不支持折线轴网。
在本章节中，需重点掌握轴网和标高的 2D，3D 显示模式的不同作用，影响范围命令的
应用，轴网和标高标头的显示控制，如何生成对应标高的平面视图等功能应用。
1.1 绘制标高
在 Revit Architecture 中，“标高”命令必须在立面和剖面视图中才能使用，因此在正式
开始项目设计前，必须先打开一个立面视图。
打开软件，单击“应用菜单栏”>“新建-项目”，选择教程给的样板，新建项目，开始项目
设计。
1.1.1 创建标高
1) 在项目浏览器中展开“立面（建筑立面）”项，双击视图名称 “南”进入南立面视图。
2) 调整“2F” 标高，将一层与二层之间的层高修改为 3.3 米，如图 1-1 所示。
图 1-1
绘制标高“F3”，调整其间隔使间距为 3000 毫米，如图 1-2 所示。
3)
图 1-2
4) 利用 “复制”命令，创建 地坪标高和－1F。选择标高“F2”，单击“修改 标高”选
项卡下“修改”面板中的“复制”命令，选项栏勾选选项“约束”和“多个”。
移动光标在标高“F2”上单击捕捉一点作为复制参考点，然后垂直向下移动光标，输
入间距值 3750 后按“Enter”键确认后复制新的标高，如图 1-3 所示。
5)

图 1-3
6) 继续向下移动光标，分别输入间距值 2850、200 后按“Enter”键确认后复制另外 2 条
新的标高。
分别选择新复制的 3 条标高，单击蓝色的标头名称激活文本框，分别输入新的标高名
称 0F、-1F、-1F-1 后按“Enter”键确认，结果如图 1-4 所示。
7)
图 1-4
建筑的标高创建完成，保存文件。
8)
【注意】在 Revit Architecture 中复制的标高是参照标高，因此新复制的标高标头都是黑
色显示，在项目浏览器中的“楼层平面”项下没有创建新的平面视图。
1.1.2 编辑标高
接上节练习完成下面的标高编辑。
1) 按住“Ctrl”键单击拾取标高“0F”和“-1F-1”，从类型选择器下拉列表中选择“标高：
GB_下标高符号”类型，两个标头自动向下翻转方向。结果如图 1-5 所示。

图 1-5
2) 单击选项卡“视图”-“平面视图”-“楼层平面”命令，打开“新建平面”对话框，如图
1-6 所示。从下面列表中选择“-1F、-1F-1、OF、F3”，单击“确定”后，在项目浏览器中
创建了新的楼层平面“-1F、-1F-1、OF、F3” 。
图 1-6
3) 在项目浏览器中双击“立面（建筑立面）”项下的“南”立面视图回到南立面中，发
现标高标头变成蓝色显示，保存文件。
1.2 绘制轴网
下面我们将在平面图中创建轴网。在 Revit Architecture 中轴网只需要在任意一个平面视
图中绘制一次，其他平面和立面、剖面视图中都将自动显示。
1.2.1 创建轴网
接上节练习，在项目浏览器中双击“楼层平面”项下的“F1”视图，打开首层平面视
图。

1) 绘制第一条垂直轴线，轴号为 1。单击选择 1 号轴线，移动光标在 1 号轴线上单击捕
捉一点作为复制参考点，然后水平向右移动光标，输入间距值 1200 后按“Enter”键
确认后复制 2 号轴线。保持光标位于新复制的轴线右侧，分别输入 4300、1100、1500、
3900、3900、600、2400 后按“Enter”键确认，绘制 3-9 号轴线。
2) 选择 8 号轴线，标头文字变为蓝色，单击文字输入“1/7”后按“Enter”键确认，将 8
号轴线改为附加轴线。同理选择后面的 9 号轴线，修改标头文字为“8”。完成后垂直
轴线结果如图 1-7 所示。
图 1-7
3) 单击选项卡“常用”-“轴网”命令，移动光标到视图中 1 号轴线标头左上方位置单击
鼠标左键捕捉一点作为轴线起点。然后从左向右水平移动光标到 8 号轴线右侧一段距
离后，再次单击鼠标左键捕捉轴线终点创建第一条水平轴线。
4) 选择刚创建的水平轴线，修改标头文字为“A”，创建 A 号轴线。
5) 利用“复制”命令，创建 B-I 号轴线。移动光标在 A 号轴线上单击捕捉一点作为复制
参考点，然后垂直向上移动光标，保持光标位于新复制的轴线右侧，分别输入 4500、
1500、4500、900、4500、2700、1800、3400 后按“Enter”键确认，完成复制。
6) 选择 I 号轴线，修改标头文字为“J”，创建 J 号轴线（目前的软件版本还不能自动排
除 I、O 等轴线编号）。
7) 完成后的轴网如图 1-8 所示，保存文件。

图 1-8
1.2.2 编辑轴网
1) 绘制完轴网后，需要在平面图和立面视图中手动调整轴线标头位置，修改 7 号和 1/7
号轴线、D 号和 E 号轴线标头干涉等，以满足出图需求。
2) 偏移 D 号轴、1/7 号轴线标头，如图 1-9 所示。
图 1-9
标头位置调整：在“标头位置调整”符号上按住鼠标左键拖拽可整体调整所有标头的
位置；如果先单击打开“标头对齐锁”，然后再拖拽即可单独移动一根标头的位置。
影响范围：在一个视图中按上述方法调整完轴线标头位置、轴号显示、轴号偏移等设
置后，选择轴线，单击选项栏“影响范围”命令，在对话框中选择需要的平面或立面
3)
4)

视图名称，可以将这些设置应用到其他视图。如：一层做了轴号的修改，而没有使用
“影响范围”其它层就不会有任何变化如图 1-10 所示
图 1-10
如想要使其轴网的变化影响到所有标高层，选中一修改的轴网，此时自动激活“修改
轴网”选项卡，单击“基准”面板上的“影响范围”按钮,打开“影响基准范围”对话
框，选择需要影响的视图，单击确定所选视图轴网都会与其做相同调整如图 1-11 所示。
图 1-11
5) 至此标高和轴网创建完成，选中所有轴线并锁定，保存文件。完成后的结果请参考光
盘“\练习文件\别墅_02_完成.rvt”文件。
本章学习了标高和轴网的常用创建和编辑方法，从下章开始创建地下一层平面墙体等建
筑构件。
练 习：
(1) 完成小别墅练习的标高绘制
(2) 完成小别墅练习的轴网绘制

第 2 章：墙体的绘制和编辑
上章完成了标高和轴网等定位依据设计，从本章开始将从地下一层平面开始，分层逐步
完成别墅三维模型的设计。本章将创建地下一层平面的墙体构件。在项目浏览器中双击“楼
层平面”项下的“-1F”，打开地下一层平面视图。
利用编辑墙中的方法新建 “基本墙：外墙饰面砖”墙类型，其构造层设置如图 2-1 所示。
图 2-1
2.1 绘制地下一层外墙
新建了墙类型后，即可直接选择墙类型，直接绘制墙体。
Ø 单击选项卡“常用”-“墙”命令。
在类型选择器中选择“基本墙：剪力墙”类型, 单击“属性”面板“实例属性”对话框，设
Ø
置实例参数“基准限制条件”为“-1F-1”，“顶部限制条件”为“直到标高1F”，如图 2-2
所示。单击“确定”关闭对话框。
绘制面板选择“直线”命令，移动光标单击鼠标左键捕捉 E 轴和 2 轴交点为绘制墙体起
点，然后顺时针单击捕捉 E 轴和 1 轴交点、F 轴和 1 轴交点、F 轴和 2 轴交点、H 轴和 2
轴交点、H 轴和 7 轴交点、D 轴和 7 轴交点、绘制上半部分墙体，如图 2-3 所示。

图 2-2
图 2-3
Ø 在类型选择器中选择“基本墙：外墙饰面砖”类型，同样设置实例参数“基准限制条件”为
“-1F-1”，“顶部限制条件”为“直到标高 1F”，单击“确定”关闭对话框。
选择“绘制”面板下“直线”命令，移动光标单击鼠标左键捕捉 E 轴和 2 轴交点为绘制
Ø 墙体起点，然后光标垂直向下移动，键盘输入“8280”按“Enter”键确认；光标水平
向右移动到 5 轴单击，继续单击捕捉 E 轴和 5 轴交点、E 轴和 6 轴交点、D 轴和 6 轴交
点、D 轴和 7 轴交点绘制下半部分外墙，如图 2-4 所示。

图 2-4
Ø 完成后的地下一层外墙如图 2-5 所示，
2.2 绘制地下一层内墙
Ø 单击选项卡“常用”-“墙”命
令，在类型选择器中选择“基本墙：普通砖
-200mm”类型。
Ø “绘制”面板选择“直线”命令，选项栏“定
位线”选择“墙中心线”，单击“属性”面板，设置实例参数“基
准限制条件”为“-1F”，“顶部限制条件”为“直到标高 1F”，单击“确定”关闭对话
框。
Ø 按图 2-6 所示内墙位置捕捉轴线交点，绘制“普通砖-200mm”地下室内墙。
Ø
图 2-6
在类型选择器中选择“基本墙：普通砖-100mm”，“定位线”选择“核心面－外部”，设置
Ø
实例参数“基准限制条件”为“-1F”，“顶部限制条件”为“直到标高 1F”，单击“确定”
关闭对话框。
按图 2-7 所示内墙位置捕捉轴线交点，绘制“普通砖-100mm”地下室内墙。

图 2-7
Ø 完成后的地下一层墙体如图 2-8 所示。
图 2-8
练习
完成小别墅练习地下一层的墙体绘制

第 3 章：门窗和楼板
概述：在三维模型中，门窗的模型与它们的平面表达并不是对应的剖切关系，这说
明门窗模型与平立面表达可以相对独立。此外门窗在项目中可以通过修改类型参数如门窗的
宽和高以及材质等，形成新的门窗类型。门窗主体为墙体，它们对墙具有依附关系，删除墙
体，门窗也随之被删除。
3.1 实例应用
3.1.1 插入地下一层门
打开“-1F”视图，单击选项卡“常用”－“门”命令，在类型选择器中选择“装饰木门
-M0921”类型。
在选项栏上选择“在放置时进行标记”，以便对门进行自动标记。要引入标记引线，请
选择“引线”并指定长度。如图 3-1 所示
图 3-1
将光标移动到 3 轴“普通砖-200mm”的墙上，此时会出现门与周围墙体距离的灰色相
对尺寸，如图 3-2 所示。这样可以通过相对尺寸大致捕捉门的位置。在平面视图中放置门之
前，按空格键可以控制门的左右开启方向。
在墙上合适位置单击鼠标左键以放置门，调整临时尺寸标注蓝色的控制点，拖动蓝色控
制点移动到 F 轴“普通砖-200mm”墙的上边缘，修改尺寸值为“100”，得到“大头角”的
距离，如图 3-3。
相对尺寸
临时尺寸
图 3-2
“装饰木门-M0921 门”修改后的位置如图 3-4.
图 3-3

.
图 3-4
图 3-5
同理，在类型选择器中分别选择“卷帘门：JLM5422”、“装饰木门-M0921”、“装饰木门
-M0821”、“推拉门-YM2124”、“YM1824：YM3267”门类型，按图 3-5 所示位置插入到地下
一层墙上。
图 3-6
完成后地下一层的门如图 3-6 所示。

3.1.2 放置地下一层的窗
打开“-1F”视图，单击选项卡“常用”－“窗”命令。在类型选择器中分别选择“推拉窗
1206：C1206”、“固定窗 0823：C0823”、“C3415”、“固定窗 0624：C0624”类型，按
图 3-7 所示位置，在墙上单击将窗放置在合适位置。
图 3-7
3.1.3 窗编辑——定义窗台高
本案例中窗台底高度不全一致，因此在插入窗后需要手动调整窗台高度。几个窗的底高
度值为：C0624-250mm﹑C3415-900mm﹑C0823-400mm﹑C1206-1900mm。调整方法如下：
1) 方法一：在任意视图中选择“固定窗 0823：C0823”，单击“图元属性”按钮打开“实
例属性”对话框，修改底高度值为 400，如图 3-8。单击“确定”完成设置。
方法二：切换至立面视图，选择窗，移动临时尺寸界线，修改临时尺寸标注值。进入
项目浏览器，鼠标单击“立面（建筑立面），双击“东立面”从而进入东立面视图。
在东立面视图中如图 3-9 选择“固定窗 0823：C0823”，移动临时尺寸控制点至“-1F
“标高线，修改临时尺寸标注值为“400”后按“Enter”键确认修改。
2)
3) 同样方法，编辑其他窗的底高度。编辑完成后的地下一层窗如图 3-10 所示。

图 3-8
图 3-9
图 3-10
3.1.4 创建地下一层楼板
打开地下一层平面-1F。单击选项卡“常用”-“楼板”命令，进入楼板绘制模式。
选择“绘制”面板，单击“拾取墙”命令，如图 3-11 在选项栏中设置偏移为：“-20”，
移动光标到外墙外边线上，依次单击拾取外墙外边线自动创建楼板轮廓线，如图 3-12 所示。
拾取墙创建的轮廓线自动和墙体保持关联关系。
图 3-11
单击“图元”面板“楼板属性”命令，如图 3-13 进入楼板“属性”面板，选择
楼板类型为“常规-200mm”

图 3-12 图 3-13
单击“应用”。单击 “完成绘制”命令创建地下一层楼板，如图 3-14 弹出
的对话框中选择“是”，楼板与墙相交的地方将自动剪切。
图 3-14
创建的地下一层楼板如图 3-15 所示。
图 3-15
至此本案地下一层的构件都已经绘制完成。
3.1.5 复制地下一层外墙
将图形切换到三维视图，将光标
放在地下一层的外墙上，高亮显示后按 Tab
图 3-16

键，所有外墙将全部高亮显示，单击鼠标左键，地下一层外墙将全部选中，构件红色亮显，
如图 3-16 左图所示。
1) 单击“修改”选项卡-“复制到粘贴板”命令，将所有构件复制到粘贴板中备用。
2) 单击菜单栏“修改”选项卡-“粘贴”命令下拉菜单-“与选定标高对齐”命令，打开“选择
标高”对话框，如图 3-17 所示。单击选择“1F”，单击“确定”。
3) 地下一层平面的外墙都被复制到首层平面，同时由于门窗默认为是依附与墙体的构件，
所以一并被复制，如图 3-18 所示。
图 3-17
图 3-18
在项目浏览器中双击“楼层平面”项下的“1F”，打开一层平面视图。
4) 如图 3-19 框选所有构件，单击“过滤器” 命令，打开“过滤器”对话框，如图 3-20 取
消勾选“墙”，单击“确定”选择所有门窗。按“Del”（Delete 删除）键，删除所有门窗。
图 3-20
图 3-19
【注意 1】过滤选择集时，当类别很多，需要选择的很少时，可以先单击“放弃全部”，
再勾选“墙”等需要的类别；当需要选择的很多，而不需要选择的相对较少时，可以先单击
“选择全部”，再取消勾选不需要的类别。提高选择效率。
【注意 2】过滤器是按构件类别快速选择一类或几类构件最方便快捷的方法。
【注意 3】“复制到剪贴板”工具可将一个或多个图元复制到剪贴板中，然后使用“从剪贴

板中粘贴”工具或“对齐粘贴”工具将图元的副本粘贴到其他项目中或图纸中。
【注意 4】“复制到剪贴板”工具与“复制”工具不同。要复制某个选定图元并立即放置该
图元时（例如，在同一个视图中），可使用“复制”工具。在某些情况下可使用“复制到剪贴板”
工具，例如，需要在放置副本之前切换视图时。
【注意 5】在 Revit 中创建图元没有严格的先后顺序，所以用户可以随时根据需要绘制
或复制创建楼层平面视图。
3.1.6 编辑首层外墙
1) 调整外墙位置：单击工具栏中的“对齐” 对齐，移动光标单击拾取 B 轴线作
为对齐目标位置，再移动光标到 B 轴下方的墙上，按 Tab 键拾取墙的中心线位置单击
拾取，移动墙的位置，使其中心线与 B 轴对齐，如图 3-21 所示。
图 3-21
(1) 单击设计栏“基本”-“墙”命令，在类型选择器中选择“外墙－机刨横纹灰白色
花岗石墙面”类型。
(2) 设置实例参数“基准限制条件”为“1F”，“顶部限制条件”为“直到标高 2F”，单
击“确定”关闭对话框。
(3) 选项栏选择“绘制”命令，“定位线”选择“墙中心线”，移动光标单击鼠标左键捕
捉 H 轴和 5 轴交点为绘制墙体起点，然后逆时针单击捕捉 G 轴与 5 轴交点、G 轴与 6
轴交点、H 轴与 6 轴交点，绘制 3 面墙体。
(4) 再用工具栏“对齐”命令，按前述方法，将 G 轴墙的外边线与 G 轴对齐，结果如
图 3-22 所示。
图 3-22
2) 单击工具栏“拆分” 拆分，如图 3-23 所示移动光标到 H 轴上的墙 5、6 轴之
间任意位置，单击鼠标左键将墙拆分为两段。

3) 单击 “修剪”命令
修剪，移动光标到 H 轴与 5 轴左边的墙上单击，再移动
光标到 5 轴的墙上单击，这样右侧多余的墙被修剪掉。同理，H 轴与 6 轴右边的墙也
用此方法修剪，结果如图 3-24 所示。
图 3-23
图 3-24
(1) 移动光标到复制的外墙上，按 Tab 键，当所有外墙链亮显时单击鼠标选择所有外墙，从
类型选择器下拉列表中选择“外墙－机刨横纹灰白色花岗石墙面”类型，更新所有外墙
类型。
(2) 一层平面外墙部分如图 3-25 所示。
图 3-25
3.2.绘制首层内墙
继续绘制首层平面内墙。
1) 单击 “常用”-“墙”命令，在类型选择器中选择“基本墙：普通砖-200mm”
类型，选项栏选择“绘制”命令，“定位线”选择“墙中心线”。
2) 设置实例参数“基准限制条件”为“1F”，“顶部限制条件”为“直到标高 2F”，单击“确
定”关闭对话框，如图 3-26 绘制 200mm内墙。

图 3-26
图 3-27
3) 在类型选择器中选择“基本墙：普通砖-100mm”类型，选项栏选择“绘制”命令。
4) 设置实例参数“基准限制条件”为“1F”，“顶部限制条件”为“直到标高 2F”，单击“确
定”关闭对话框，如图 3-27 绘制 100mm内墙。完成后的首层墙体如图 3-28 所示，保存文
件。
图 3-28

3.2.1 编辑墙连接
当创建墙时，Revit 会自动处理相邻墙体的连接关系。可以根据需要编辑墙连接。具体
方法如下：
1) 单击 “修改”—“墙连接”命令，或在“工具”工具栏上单击图标 。
2) 移动光标到一个墙连接部位，当出现正方形范围框时单击鼠标左键。
3) 在选项栏上，选择以下连接类型，改变墙连接方式：
图 3-29
图 3-30
图 3-31
平接：在墙之间创建对接，这是默认连接类型。选项栏单击“下一个”，可以切换两面
墙的对接关系。如图 3-29 所示。
斜接：在墙之间创建斜接，所有小于 20°的墙连接都是斜接。如图 3-30 所示。
方接：对非垂直相交的墙体，可以使用本选项，使墙端头呈 90 度。对于已连接为 90
度的墙，此选项无效。如图 3-31 所示，选项栏单击“下一个”，可以切换两面墙的方接关系。
3.2.2 插入和编辑门窗
编辑完成首层平面内外墙体后，即可创建首层门窗。门窗的插入和编辑方法同 第 3.1.1
3.1.2 内容，本章不再详述。
1) 接前面练习，在“项目浏览器”-“楼层平面”项下双击“1F”，打开首层楼层平面。

图 3-32
2) 单击设计栏“基本”－“门”命令，在类型选择器中分别选择门类型：YM3627：YM3624”、
“装饰木门-M0921”、“装饰木门-M0821”、“双扇现代门：M1824”、“型材推拉门：塑
钢推拉门”，按图 3-32 所示位置移动光标到墙体上单击放置门，并编辑临时尺寸按图
3-32 所示尺寸位置精确定位。
3) 单击设计栏“基本”－“窗”命令，在类型选择器中选择窗类型：推拉窗 2406：C2406”、
“C0615：C0609“ ”、“ C0615”、“C0915”、 “C3415：C3423”、 固定窗 0823：C0823” 、
“推拉窗 C0624：C0825”、“推拉窗 C0624：C0625”，按图 3-32 所示位置移动光标到
墙体上单击放置窗，并编辑临时尺寸按图 3-32 所示尺寸位置精确定位。
编辑窗台高：在平面视图中选择窗，单击“属性”按钮打开“图元属性”对话框，设
置参数“底高度”参数值，调整窗户的窗台高。各窗的窗台高为：C2406－1200mm﹑
C0609-1400mm﹑C0615-900mm﹑C0915-900mm﹑C3423-100mm﹑C0823-100mm﹑
C0825-150mm﹑C0625-300mm。
4)
3.2.3 创建首层楼板
下面给别墅创建首层楼板。Revit Architecture 可以根据墙来创建楼板边界轮廓线自动创
建楼板，在楼板和墙体之间保持关联关系，当墙体位置改变后，楼板也会自动更新。
1) 打开首层平面 1F。单击“常用“-“楼板”命令，进入楼板绘制模式，设计栏变为图 3-33 所
示。
2) 单击“拾取墙”命令，移动光标到外墙外边线上，依次单击拾取外墙外边线自动创建
楼板轮廓线，如图 3-34 所示。拾取墙创建的轮廓线自动和墙体保持关联关系。

图 3-33
图 3-34
3) 检查确认轮廓线完全封闭。可以通过工具栏中“修剪”命令修剪轮廓线使其封闭，也
可以通过光标拖动迹线端点移动到合适位置来实现，Revit 将会自动捕捉附近的其他轮
廓线的端点。当完成楼板绘制时，如果轮廓线没有封闭，系统会自动提示。
也可以单击 “线”命令，此时光标在绘图区域将变成一枝小画笔，选择选项栏
上需要的“线”“矩形”“圆弧”等绘制命令，绘制封闭楼板轮廓线。
4)
5)
在选项栏中单击“偏移”命令 偏移，选择“数值方式”，设置楼板边缘
的“偏移”量为 20，取消勾选“复制”，如图 3-35。
图 3-35
6) 移动光标到一条楼板轮廓线上内侧，在轮廓线内侧出现一条绿色虚线预览后，按 Tab
键直到出现一圈绿色虚线预览，如图 3-36 所示。单击鼠标左键完成偏移，结果如图
3-37 所示。

图 3-36
楼板轮廓线如图 3-38 所示。
图 3-37
图 3-38
选择 B 轴下面的轮廓线，单击工具栏“移动”命令 移动，光标往下移动，输入 4490。
如图 3-39 所示。
单击设计栏“线”命令，用“绘制”命令 绘制如图 3-40 的线。
单击 “修剪”命令 ，分别单击如图 3-41 所示标注为 1 和 4 的线、2 和 3 的线。
。

图 3-39
图 3-40
完成后的楼板轮廓线草图如图 3-42 所示。
图 3-41
单击“属性”面板，选择楼板“类型”为“常规－100 mm”，单击“确定”关闭对话框。
单击“完成绘制”创建首层楼板，结果如图 3-43 所示。

图 3-42 图 3-43
至此本案一层平面的主体都已经绘制完成，保存文件。
【注意 1】当使用拾取墙时，可以在选项栏勾选“延伸到墙中(至核心层)”，设置到墙体
核心的“偏移”量参数值，然后再单击拾取墙体，直接创建带偏移的楼板轮廓线。
【注意 2】连接几何图形并剪切重叠体积后，在剖面图上墙体和楼板的交接位置将自动
处理。
本章学习了整体复制、对齐粘贴，以及墙的常用编辑方法，复习了墙体的绘制方法，和
门窗的插入和编辑方法，学习了楼板的创建方法。从下章我们开始创建二层平面主体构件。

第 4 章：玻璃幕墙
概述：幕墙是现代建筑设计中被广泛应用的一种建筑构件，由幕墙网格、竖梃和幕
墙嵌板组成。在 Revit Architecture 中，根据幕墙的复杂程度分常规幕墙、规则幕墙系统和面
幕墙系统，三种创建幕墙的方法。
常规幕墙是墙体的一种特殊类型，其绘制方法和常规墙体相同，并具有常规墙体的各种
属性，可以象编辑常规墙体一样用“附着”“编辑立面轮廓”等命令编辑常规幕墙。
4.1 实例应用
接上节练习，下面将开始学习绘制本案的玻璃幕墙。
在项目浏览器中双击“楼层平面”项下的“F1”，打开一层平面视图。
创建新的幕墙类型，输入新的名称 “C2156”。
在“属性”面板中，如图 4-1 所示设置“基准限制条件”为“1F”、“底部偏移”
为“100”、“顶部限制条件”为“未连接”、“不连续高度”为“5600”。
图 4-1
本案中的幕墙分割与竖梃是通过参数设置自动完成的，下面按图 4-2 所示在幕墙“C2156”
的“类型属性”对话框中设置有关参数。
幕墙分割线设置：将“垂直网格样式”的“布局”参数选择“无”，“水平网格样式”-
“布局”选择“固定距离”、“间距”设置为“925”、勾选“调整竖梃尺寸”参数。
幕墙竖梃设置：将“垂直竖梃”栏中“内部类型“选“无”、“边界 1 类型”和“边界 2
类型”选为“矩形竖梃－50x100mm”；“水平竖梃”栏中“内部类型”、“边界 1 类型”、“边
界 2 类型”都选为“矩形竖梃－50x100mm”。
设置完上述参数后，单击“确定”关闭对话框。按照绘制墙一样的方法在 E 轴与 3 轴和
6 轴处的墙上单击捕捉两点绘制幕墙，位置如图 4-3 所示。

图 4-2
图 4-3
完成后的幕墙如图 4-4、4-5 所示。
图 4-4
图 4-5
4.2 练习
完成小别墅幕墙窗绘制

第 5 章：屋顶
概述：屋顶是建筑的重要组成部分。在 Revit中提供了多种建模工具
如：迹线屋顶，拉伸屋顶，面屋顶，玻璃斜窗等创建屋顶的常规工具。此外，对于一些特殊造型的屋
顶，我们还可以通过内建模型的工具来创建。
5.1 实例应用
5.1.1 创建拉伸屋顶
本节以首层左侧凸出部分墙体的双坡屋顶为例，详细讲解“拉伸屋顶”命令的使用方法。
接上节练习文件，在项目浏览器中双击“楼层平面”项下的“F2”，打开二层平面视图。
在二层平面视图中单击鼠标右键选择“视图属性”命令，打开“实例属性”对话框，如
图 5-1 所示设置参数“基线”为“F1”。
单击“常用”选项卡“工作平面”面板“参照平面”命令，如图 5-2 在 F 轴和 E 轴向外
800mm 处各绘制一根参照平面，在 1 轴向左 500mm 处绘制一根参照平面。
单击 “常用”选项卡“屋顶”右边小三角下拉菜单点击“拉伸屋顶”命令，如图 5-3
所示系统会弹出“工作平面”对话框提示设置工作平面。
在“工作平面”对话框中选择“拾取一个平面”，单击“确定”关闭对话框。移动光标
单击拾取刚绘制的垂直参照平面，打开“进入视图”对话框，如图 5-4 所示。
在上面的列表中单击选择“立面-西”，单击“确定”关闭对话框进入“西立面”视图。
图 5-1
图 5-2

图 5-3
图 5-4
在“西立面”视图中间墙体两侧可以看到两根竖向的参照平面，这是刚才在 F2 视图中
绘制的两根水平参照平面在西立面的投影，用来创建屋顶时精确定位。
单击“绘制”面板“直线”命令，按如图 5-5 所示尺寸绘制拉伸屋顶截面形状线。
在图元面板单击“屋顶属性”按钮，打开“实例属性”对话框，从“类型”下拉列表中
选择“常规-200mm”，单击“确定”按钮关闭对话框。
单击“完成屋顶”命令创建拉伸屋顶，结果如图 5-6 所示。
图 5-5
图 5-6
5.1.2 修改屋顶
在三维视图中观察上节创建的拉伸屋顶，可以看到屋顶长度过长，延伸到了二层屋内，
同时屋顶下面没有山墙。下面将逐一完善这些细节。
1) 连接屋顶：打开三维视图，在“修改”选项卡中“编辑几何形”面板中单击“连接/
取消连接屋顶”命令 。先单击拾取延伸到二层屋内的屋顶边缘线，如图 5-7 所示；
再单击拾取左侧二层外墙墙面，如图 5-8 所示，即可自动调整屋顶长度使其端面和二
层外墙墙面对齐。最后结果如图 5-9 所示。

图 5-7
图 5-8
图 5-9
2)附着墙：按住 Ctrl 键连续单击选择屋顶下面的三面墙，在“修改墙”面板单击“附
着顶部/底部”命令
再在选项栏中选择“顶部”
，然后选择屋顶为被附
着的目标，则墙体自动将其顶部附着到屋顶下面，如图 5-10 所示。这样在墙体和屋顶
之间创建了关联关系。
3) 创建屋脊：单击 “常用”选项卡“结构”面板“梁”的命令，从类型选择器下拉列
表中选择梁类型为“屋脊－屋脊线”，勾选“三维捕捉”，在三维视图 3D 中捕捉屋脊
线两个端点创建屋脊。
4) 连接屋顶和屋脊：单击“修改”选项卡“修改几何图形”命令 ，
先选择要连接的第一个几何图形屋顶，再选择要与第一个几何图形连接的第二个几何
图形屋脊，系统自动将二者连接在一起，如图 5-11 所示。按 Esc 键结束连接命令。
图 5-10
保存文件，继续下面的练习。
5.1.3 二层多坡屋顶
图 5-11
下面使用“迹线屋顶”命令创建项目北侧二层的多坡屋顶。
接上节练习，在项目浏览器中双击“楼层平面”项下的“F2”，打开二层平面视图。
单击 “常用”选项卡“构建”面板“屋顶”下拉菜单选择“迹线屋顶”命令，进入绘
制屋顶轮廓迹线草图模式。
“绘制”面板选择“直线”命令，如图 5-12 所示绘制屋顶轮廓迹线，轮廓线沿相应轴
网往外偏移 800mm。

图 5-12
单击“屋顶属性”命令，在屋顶“实例属性”对话框中从屋顶“类型”下拉列表中选择
“青灰色琉璃筒瓦”。
修改屋顶坡度：在屋顶“实例属性”对话框中设置“坡度”参数为 22°，如图 5-13 所
示，单击“确定”后所有屋顶迹线的坡度值自动调整为 22°。
按住 Ctrl 键连续单击选择最上面、最下面和右侧最短的那条水平迹线，以及下方左右两
条垂直迹线，选项栏取消勾选“定义坡度”选项，取消这些边的坡度，如图 5-14 所示。
单击“完成屋顶”命令创建了二层多坡屋顶。
同前所述选择屋顶下的墙体，选项栏选择“附着”命令，拾取刚创建的屋顶，将墙体附
着到屋顶下。
同前所述使用 “结构”面板“梁”命令，创建新建屋顶屋脊，如图 5-15。
图 5-13

图 5-14
5.1.4 三层多坡屋顶
图 5-15
三层多坡屋顶的创建方法同二层屋顶。
接上节练习，在项目浏览器中双击“楼层平面”项下的“F3”，设置参数“基线”为“F2”。
单击 “常用”选项卡“构建”面板“屋顶”下拉菜单选择“迹线屋顶”命令，进入绘
制屋顶迹线草图模式。
“绘制”面板选择“直线”命令，如图 5-16 在相应的轴线向外偏移 800mm，绘制出屋
顶的轮廓。
单击“屋顶属性”命令，设置屋顶的“坡度”参数为 22 度。
图 5-16
单击“工作平面”面板“参照平面”命令，如图 5-17 所示，绘制两条参照平面和中间
两条水平迹线平齐，并和左右最外侧的两条垂直迹线相交。

图 5-17
单击工具栏“拆分”命令，移动光标到参照平面和左右最外侧的两条垂直迹线交点位置
分别单击鼠标左键，将两条垂直迹线拆分成上下两段。拆分位置如图 5-17。
按住 Ctrl 键单击选择最左侧迹线拆分后的上半段和最右侧迹线拆分后的下半段，选项栏
取消勾选“定义坡度”选项，取消坡度。
完成后的屋顶迹线轮廓如图 5-18 所示。单击“完成屋顶”命令创建三层多坡屋顶。
选择三层墙体，用“附着”命令将墙顶部附着到屋顶下面。用“梁”命令捕捉三条屋脊
线创建屋脊，完成后的结果如图 5-19 所示。保存文件。
图 5-18
图 5-19
练习
1) 拉伸屋顶创建二层坡屋顶
2) 迹线屋顶创建二层多坡、三层多坡屋顶

第 6 章：楼梯和扶手
概述：本章节采用功能命令和案例讲解相结合的方式，详细介绍了扶手楼梯和坡道
的创建和编辑的方法。并对项目应用中可能遇到的各类问题进行了细致的讲解。此外结合案
例介绍楼梯和栏杆扶手的拓展应用的思路是本章节的亮点。
6.1 实例应用
6.1.1 创建室外楼梯
在项目浏览器中双击“楼层平面”项下的“-1F-1”，打开地下一层平
面视图。
1) 单击“常用”选项卡“楼梯坡道”面板“楼梯”命令，进入绘制草图模式。
2) “图元”面板单击“楼梯属性”命令，如图 6-1 在“实例属性”对话框中先选择楼梯
类型为“室外楼梯”，设置楼梯的“基准标高”为-1F-1，“顶部标高”为 1F、“宽度”
为 1150、“所需踢面数”为 20、“实际踏板深度”为 280。
3) 单击 “梯段”命令，选择“直线”命令
，在建筑外单击一点做
为第一跑起点，垂直向下移动光标,直到显示“创建了 10 个踢面，剩余 10 个”时，单
击鼠标
4) 左键捕捉该点作为第一跑终点，创建第一跑草图。按 Esc 键结束绘制命令。
5) “常用”选项卡“工作平面”面板单击“参照平面”命令在草图下方绘制一水平参照
平面作为辅助线，改变临时尺寸距离为 900，如图 6-2 所示。
图 6-1
图 6-2
6) 继续选择“梯段”命令，移动光标至水平参照平面上与梯段中心线延伸相交位置，当
参照平面亮显并提示“交点”时单击捕捉交点作为第二跑起点位置，向下垂直移动光
标到矩形预览框之外单击鼠标左键，创建剩余的踏步，结果如图 6-3 所示。
7) 框选刚绘制的楼梯梯段草图，单击工具栏“移动”命令，将草图移动到 5 轴“外墙－
饰面砖”外边缘位置如图 6-4、6-5 所示位置。

图 6-3
图 6-4
图 6-5
8) 扶手类型：“工具”面板“扶手类型”命令，从对话框下拉列表中选择扶手类型：栏
杆－金属立杆。
9) 单击“完成楼梯”创建了室外楼梯，结果如图 6-6、6-7 所示。
图 6-6
图 6-7
6.1.2 用梯段命令创建楼梯
“梯段”命令是创建楼梯最常用的方法，
本节以绘制案例中的 U 型楼梯为例，详细介绍
楼梯的创建方法。
按上节练习，在项目浏览器中双击“楼层
平面”项下的“-1F”，打开地下一层平面视图。
1) 单击“常用”选项卡“楼梯坡道”面板
“楼梯”命令，进入绘制草图模式。
2) 绘制参照平面：单击“工作平面”面板
“参照平面”命令，如图 6-8 所示在地
下一
