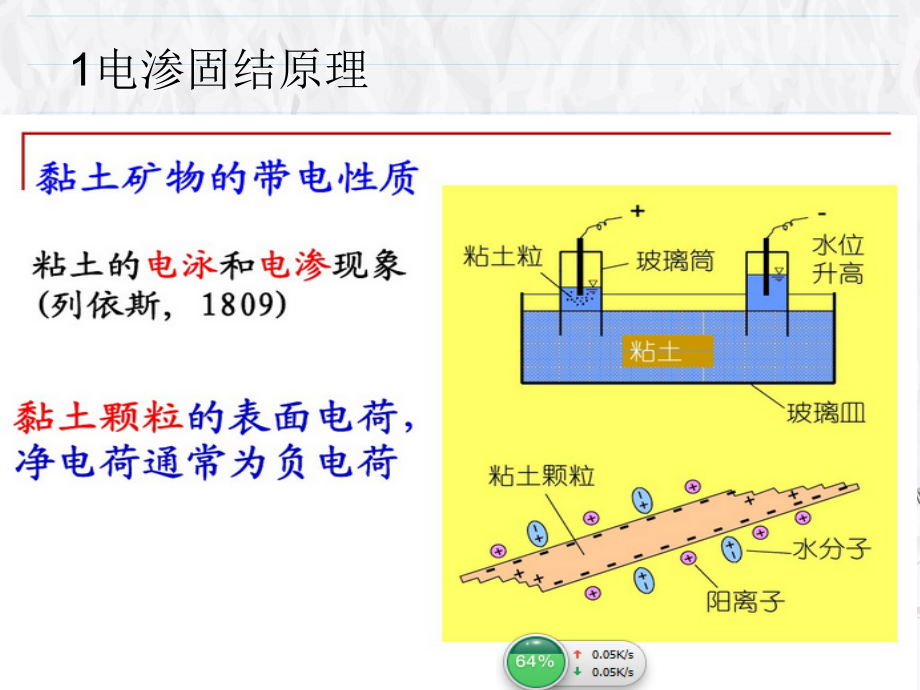

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电渗固结法,1,电渗固结原理,电渗井点其原理是利用井点管作为阴极,用金属管作为阳极,埋在井点管内侧,间距0.8-1m,阴极与阳极数量应相等,分别接在直流发电机的相应电极上。,通入直流电后带有负电荷的土粒向阳极移动,带有正电荷的水向阴极方向移动集中,使地下水从内向外流入井点管。从井点管继续抽水,地下水位就逐渐下降。,电渗井点降水适宜渗透系数很小(0.1m/d)饱和粘质土、淤泥、淤泥质土。此时一般单纯利用真空产生的抽吸作用较难将水从土体中排出,一方面可以加速土体固结,一方面可以加速土体固结,另一方面可以达到较好的降水效果。,2,工程案列,2.1,工程概况,某港口工程,陆地表面为吹填中细砂,原地面以下地质情况是:,耕植土,软塑状,厚度1.0-2.0m,标贯击数N=1击。,淤泥-淤泥质土间砂:灰色,饱和,流塑;含水量较高,孔隙比大,多夹薄层粉细砂;厚度2-4m,含腐木,标贯击数N=1击。,淤泥质土:灰色,饱和,软塑,含较多粉细砂N=1击。,粉细砂:灰色,灰褐色,局部为黄色,饱和松散,局部稍密,该土层分布较广,N为2-4击。,中粗砂:灰色、局部灰褐色,中密,饱和。软土层主要物理性质见下表:,设计要求:处理后场地工后沉降,25cm,差异沉降10%;处理后地基承载力特征值120kpa.,2.2方案实施,原设计方案中采用堆载预压,堆载时间超四个月,由于工期较紧,对其中使用荷载较低的部分区域采用“真空电渗及低能量强夯”处理。,2.2,真空电渗法处理软土地及工艺流程图,2.3施工步骤,(1)设备进场及安装。,(2)现场取样、试验及检测仪器埋没。,(3)第一遍真空电渗降水,本次降水历时18天,水位降至3.5m以下,6m以内土体的含水率降低至26%左右,满足强夯要求。,(4)第一遍点夯,在第一遍真空电渗降水后开始,分别采用1200KN,m和1500,KN,m进行试夯,最终采用1500,KN,m.每个夯点3-4击,间距6m,正方形布置。,(,5,)第二遍真空电渗降水,第一遍点夯结束后,用三天时间完成第二遍降水的布管及设备安装,再用7天完成第二遍真空电渗降水。,(6)第二遍点夯,第二遍降水结束后开始第二遍点夯,分别采用1500,KN,m和1800,KN,m进行试夯,最终采用1,800,KN,m.每个夯点3-4击,间距6m,正方形布置。,(7)满夯,第二遍点夯完成后隔10天后开始满夯,历时7天,夯能采用1500kN,m夯印搭接1/3每点1击。,(8)检测,满夯结束3天后开始第二次取样、现场静力触探及十字板试验。,2.4,十字板剪切试验汇总表,处理前后各项性能物理指标,3,电渗固结法的优点,常规排水固结法只对土体中的游离水有效,电渗则可以排出部分弱结合水。,电渗固结效果对土颗粒大小并不敏感,比较适合对细颗粒土进行加固,因此电渗法很可能成为此类土的一种高效且造价可以承受的地基加固方法。,电渗固结对周围环境、噪声污染小。,4,电渗固结法的缺点,由于电渗法需要大量的电能,在很长一段时间内,对电渗法的研究是以室内试验研究为主,而现场应用却不多见。,电渗法虽然可以迅速排出土体内的水,但并不改变土体的孔隙比,即结构改变不明显,要达到高强度还需一定的其他的加固方法共同作用。,电渗法通常将土体含水率降至塑限附近,容易导致产生“橡皮土”。,对水力渗透系数大的土体进行电渗加固,若不能有效隔离周围水源,则电渗排水水体很容易就被水力渗透进来的水体所补充,达不到降低含水率的目的;,谢谢,此课件下载可自行编辑修改,仅供参考!感谢您的支持,我们努力做得更好!谢谢,
