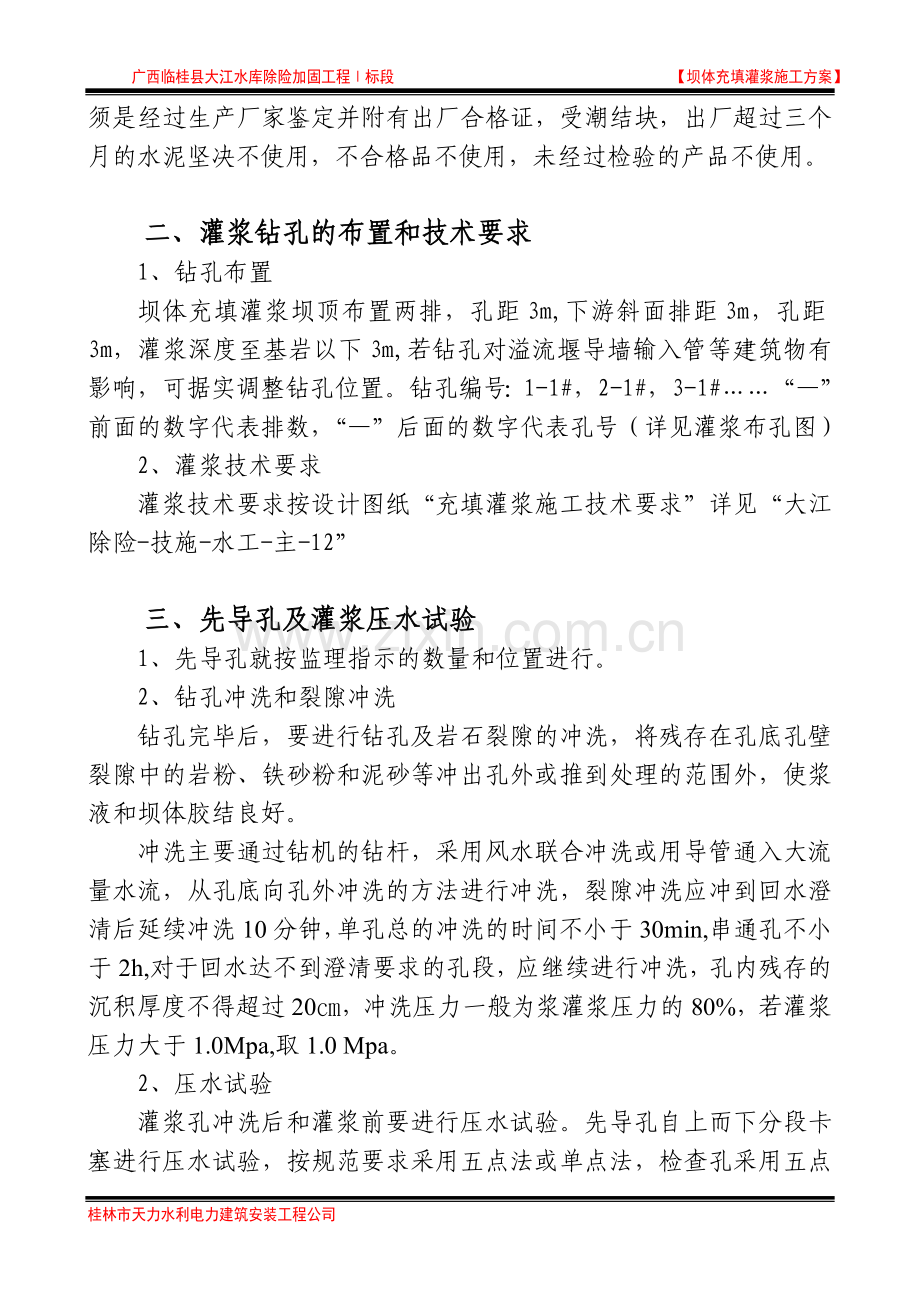

广西临桂县大江水库除险加固工程标段 【坝体充填灌浆施工方案】坝体充填灌浆工程施工方案前言大江水库主坝为浆砌重力坝,坝高43.95m,按设计图纸要求要进行坝体充填灌浆。充填灌浆孔在坝顶布置两排，孔距为3m，排距为3m，灌浆深度至基岩以下3m。一、施工准备1、搞好职工培训开工前组织职工熟悉施工设计图纸，熟悉相关规程规范，做到每位职工心中有数。2、设备配套搞好各种机械设备的检修保养工作，保证投入的设备能正常运行，大坝充填灌浆主要配套设备如表1所示。表1主要配套设备一览表序号设备名称型号规格数量用途1卷扬机5t3牵引钻机和钻孔平台等2地质钻机150型40钻孔3风（砂）水枪26m36冲洗4灌浆泵中压砂浆1灌浆5灰浆搅拌机2制浆等6空压机9 m32排气加压7柴油发电机75kw1备用发电机8测斜仪KXP-11测量钻孔垂直度9水泵27.5kw3抽水10比重仪2测量比重3、材料的检验用于灌浆的水泥砂必须委托有资质的检测单位检测合格后才能使用，同时要对所用的材料进行二次检查。水泥：水泥采用普通硅酸盐水泥，水泥标号不低于425#，水泥必须是经过生产厂家鉴定并附有出厂合格证，受潮结块，出厂超过三个月的水泥坚决不使用，不合格品不使用，未经过检验的产品不使用。二、灌浆钻孔的布置和技术要求1、钻孔布置坝体充填灌浆坝顶布置两排，孔距3m,下游斜面排距3m，孔距3m，灌浆深度至基岩以下3m,若钻孔对溢流堰导墙输入管等建筑物有影响，可据实调整钻孔位置。钻孔编号：1-1#，2-1#，3-1#“”前面的数字代表排数，“”后面的数字代表孔号（详见灌浆布孔图）2、灌浆技术要求灌浆技术要求按设计图纸“充填灌浆施工技术要求”详见“大江除险-技施-水工-主-12”三、先导孔及灌浆压水试验1、先导孔就按监理指示的数量和位置进行。2、钻孔冲洗和裂隙冲洗钻孔完毕后，要进行钻孔及岩石裂隙的冲洗，将残存在孔底孔壁裂隙中的岩粉、铁砂粉和泥砂等冲出孔外或推到处理的范围外，使浆液和坝体胶结良好。冲洗主要通过钻机的钻杆，采用风水联合冲洗或用导管通入大流量水流，从孔底向孔外冲洗的方法进行冲洗，裂隙冲洗应冲到回水澄清后延续冲洗10分钟，单孔总的冲洗的时间不小于30min,串通孔不小于2h,对于回水达不到澄清要求的孔段，应继续进行冲洗，孔内残存的沉积厚度不得超过20，冲洗压力一般为浆灌浆压力的80%，若灌浆压力大于1.0Mpa,取1.0 Mpa。2、压水试验灌浆孔冲洗后和灌浆前要进行压水试验。先导孔自上而下分段卡塞进行压水试验，按规范要求采用五点法或单点法，检查孔采用五点法进行压水试验，其余各序灌浆孔的各灌浆段在放灌前结合裂隙冲洗进行简易压水试验。简易压水压力为灌浆压力的80%，若灌浆压力大于1.0Mpa,取1.0 Mpa，压水20分钟，每五分钟测读一次压入流量，取最后的流量值作为计算流量，其成果以透水率表示，按水工建筑物水泥灌浆施工技术规范DL/T 5148-2001附录A计算。四、浆液的配制1、制浆材料必须严格称量，其误差小于5%，浆液采用机械拌制，搅拌均匀，浆液温度保持在540，低于或超过此标准的为废浆；2、浆液的浓度应于施灌前经试验确定，开灌的水灰比可按5:1,其他比级的水灰比如表2所示表2 配制浆液一览表 材料水灰比水（kg）水泥（kg）备注5:1250503:1150502:1100501:150500.8:140500.6:130500.5:12550五、灌浆工作1、灌浆方式和方法灌浆必须按分序加密的原则进行，同一排孔分二序施工，先施工I序孔，孔距6m，后施工II序孔，孔距6m。两次灌浆间隔时间不少于5天，考虑到坝体空隙多，吸浆量大，先采用无压自重灌浆，然后再有压复灌，压力大小根据现场试验确定，以不破坏原浆砌石体和防渗面板为准，施工顺序应从较低高程（河床部位）开始，向两岸推进，灌浆自下往上分段灌注，灌段长度一般取5m，坝体混凝土与基岩接触段，应单独进行灌浆，灌浆浆液浓度应于施灌前经试验确定，可先采用（水：水泥：河砂）1：1：1，当吸浆量过大时可采用孔口投砂等无压自重方式灌浆或停停灌灌间歇性灌浆，然后清孔灌水泥浆。2、灌浆结束和封孔方法本工程采用自下往上分段灌浆，在规定的压力下，当注入率不大于0.4L/min时，继续灌注30min，当注入率不大于1L/min，继续灌注60min，灌浆可以结束。每个灌浆孔全孔灌浆结束后，会同监理及时验收，验收合格的灌浆孔才能进行封孔，灌浆孔封孔采用水工建筑物水泥灌浆施工技术规范DL/T 5148-2001的“置换和压力灌浆封孔法”或“压力灌浆封孔法”六、特殊情况处理在灌浆过程中，发现坝前冒浆时，应根据具体情况采用嵌缝、表面封堵、加浓浆液。降低压力等方法家以处理。发现坝后冒浆时，说明坝体浆砌石漏浆严重，应采用浓浆限量无压自重灌注，灌灌停停，最后进行高压复灌，必要时可采用掺进速凝剂（但应通过室内将材试验和现场灌浆试验确定）、增加河砂掺入量或孔口投砂等充填措施。七、灌浆质量检查1、质量检查孔的布置。检查孔数量为灌浆总数的10，一个单元工程内至少应布置一个检查孔。2、单点法压水试验。在灌浆结束14天后进行。3、在灌浆结束28天后取芯，委托有资质的检测单位进行检测，砌石体之间要满浆满缝，砌石体需达到如下指标：砌石体轴心抗拉强度大于0.24Mpa；砌石体密度为22002400kg/m3；砌石体之间抗剪断摩擦系数0.6；砌石体之间抗剪断凝聚力C=0.5Mpa。八、人员劳动力配备主要劳动力配备表序号姓名职称职务人数职 责备注文世明工程师1全面负责钻孔灌浆施工黄坚叶队长1负责钻孔、灌浆施工的各项技术工作赖寿坚班长1负责钻孔、灌浆施工4谭世斌工程师1负责钻灌资料的记录整理6普工15辅助生产施工九、施工进度计划安排和工期保证措施1、施工进度计划坝体充填灌浆要在水库放空或完成上游防渗面板后进行施工。按本工程总体施工进度计划，拟在2009年12月05日开始灌浆，于2010年2月13日完成。具体进度计划横道图见附件。2、工期保证措施（1）施工作业按24小时三班倒制，每天编制进度计划并认真按计划组织实施，使材料组织、机械组织、人员组织有条不紊、紧张而有步骤地进行，从而提高生产率加快施工进度，碰到下雨或气温偏低不能施工时，过后立即组织人力加班补上。（2）加强机械设备管理钻机和灌浆设备必须性能好，效率高，受雨天影响小，经常检查和维护机械设备，同时要备好备用电源，如果电网出现故障，自备电源立即启动，保证施工用电，使工程不因停电而暂停作业。CB01 施工技术方案申报表 （天力2009技案005号）合同名称：广西临桂县大江水库除险加固工程施工承包合同合同编号：LGDJSKSG200901-1号江苏河海工程建设监理有限公司:我方今提交临桂县大江水库除险加固工程I标段工程的：坝体充填灌浆工程施工方案请贵方审批。附件: 坝体充填灌浆工程施工方案桂林市天力水利电力建筑安装工程公司 临桂县大江水库除险加固工程项目经理 项目总工：项目经理： 日 期：2009年11月27日 监理机构将另行签发审批意见。监 理 机 构：江苏河海工程建设监理有限公司 驻临桂县大江水库除险加固工程监理部 签 收 人： 日 期：年 月 日说明：本表一式4份，由承包人填写。监理机构审签后，随同审批意见，承包人、监理机构、发包人、设代机构各1份。桂林市天力水利电力建筑安装工程公司 下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
