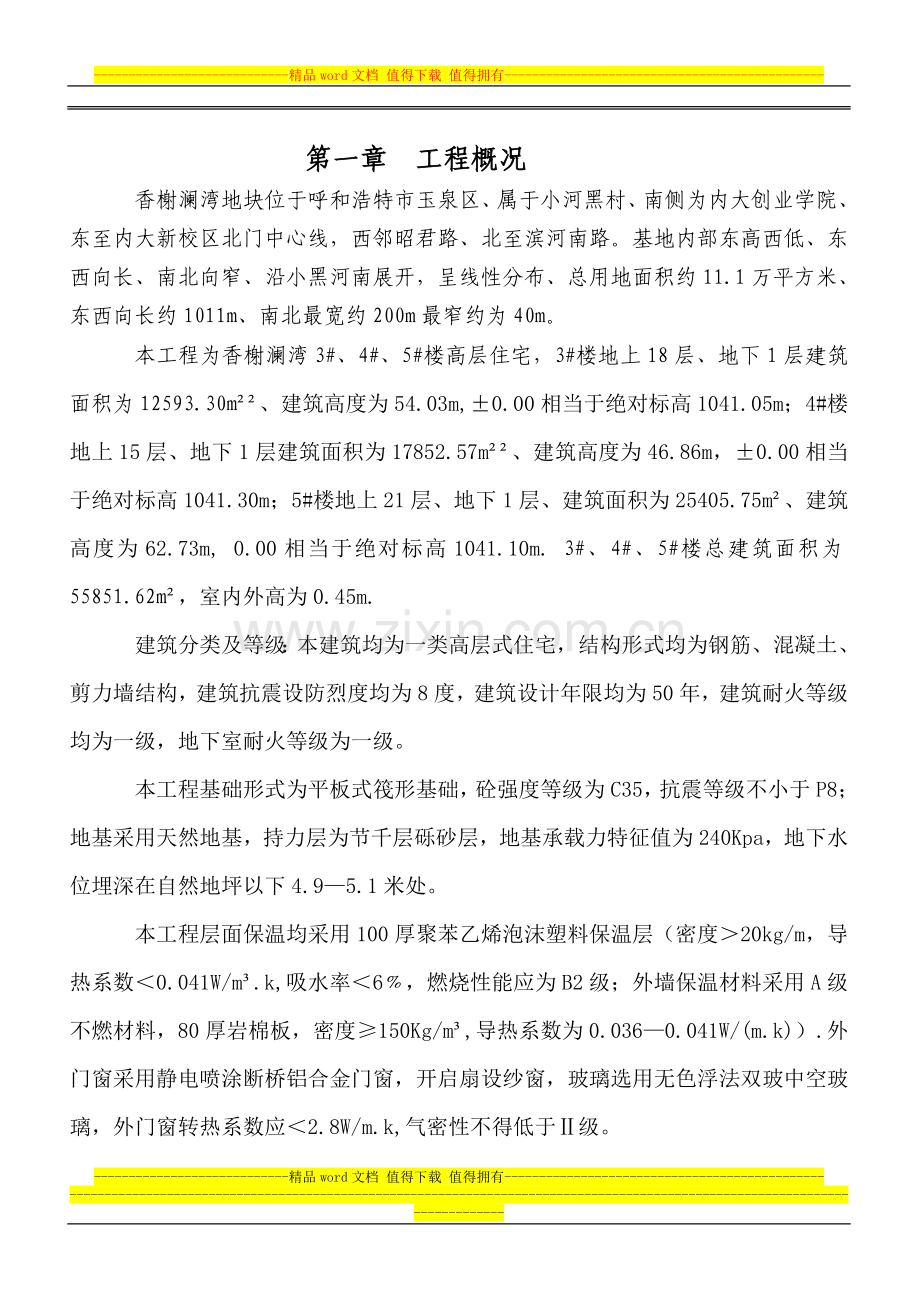

第一章 工程概况
香榭澜湾地块位于呼和浩特市玉泉区、属于小河黑村、南侧为内大创业学院、东至内大新校区北门中心线，西邻昭君路、北至滨河南路。基地内部东高西低、东西向长、南北向窄、沿小黑河南展开，呈线性分布、总用地面积约11.1万平方米、东西向长约1011m、南北最宽约200m最窄约为40m。
本工程为香榭澜湾3#、4#、5#楼高层住宅，3#楼地上18层、地下1层建筑面积为12593.30m²²、建筑高度为54.03m,±0.00相当于绝对标高1041.05m；4#楼地上15层、地下1层建筑面积为17852.57m²²、建筑高度为46.86m，±0.00相当于绝对标高1041.30m；5#楼地上21层、地下1层、建筑面积为25405.75m²、建筑高度为62.73m, 0.00相当于绝对标高1041.10m. 3#、4#、5#楼总建筑面积为55851.62m²，室内外高为0.45m.
建筑分类及等级：本建筑均为一类高层式住宅，结构形式均为钢筋、混凝土、剪力墙结构，建筑抗震设防烈度均为8度，建筑设计年限均为50年，建筑耐火等级均为一级，地下室耐火等级为一级。
本工程基础形式为平板式筏形基础，砼强度等级为C35，抗震等级不小于P8；地基采用天然地基，持力层为节千层砾砂层，地基承载力特征值为240Kpa，地下水位埋深在自然地坪以下4.9—5.1米处。
本工程层面保温均采用100厚聚苯乙烯泡沫塑料保温层（密度＞20kg/m，导热系数＜0.041W/m³.k,吸水率＜6﹪，燃烧性能应为B2级；外墙保温材料采用A级不燃材料，80厚岩棉板，密度≥150Kg/m³,导热系数为0.036—0.041W/(m.k)）.外门窗采用静电喷涂断桥铝合金门窗，开启扇设纱窗，玻璃选用无色浮法双玻中空玻璃，外门窗转热系数应＜2.8W/m.k,气密性不得低于Ⅱ级。

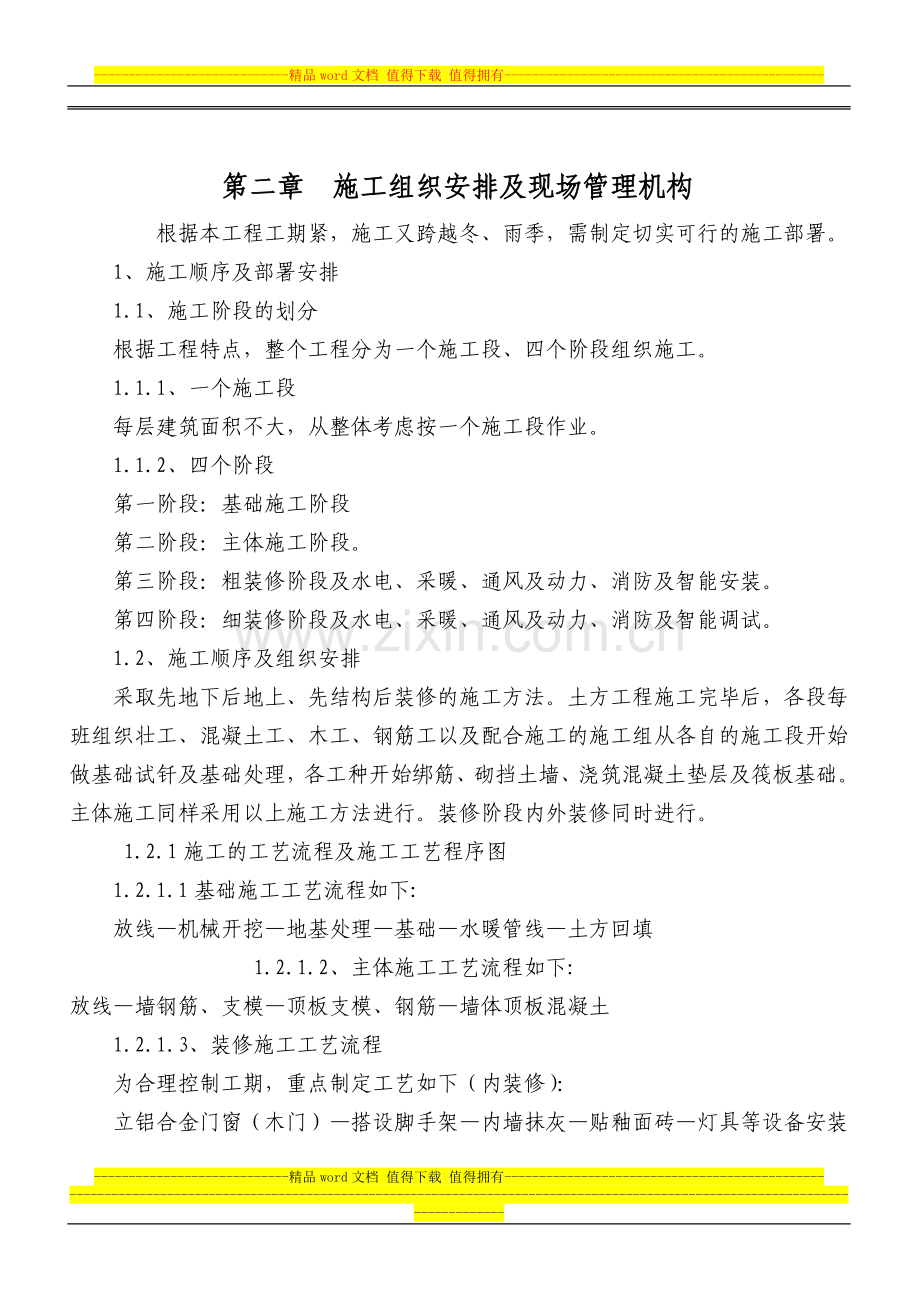

第二章 施工组织安排及现场管理机构
根据本工程工期紧，施工又跨越冬、雨季，需制定切实可行的施工部署。
1、施工顺序及部署安排
1.1、施工阶段的划分
根据工程特点，整个工程分为一个施工段、四个阶段组织施工。
1.1.1、一个施工段
每层建筑面积不大，从整体考虑按一个施工段作业。
1.1.2、四个阶段
第一阶段：基础施工阶段
第二阶段：主体施工阶段。
第三阶段：粗装修阶段及水电、采暖、通风及动力、消防及智能安装。
第四阶段：细装修阶段及水电、采暖、通风及动力、消防及智能调试。
1.2、施工顺序及组织安排
采取先地下后地上、先结构后装修的施工方法。土方工程施工完毕后，各段每班组织壮工、混凝土工、木工、钢筋工以及配合施工的施工组从各自的施工段开始做基础试钎及基础处理，各工种开始绑筋、砌挡土墙、浇筑混凝土垫层及筏板基础。主体施工同样采用以上施工方法进行。装修阶段内外装修同时进行。
1.2.1施工的工艺流程及施工工艺程序图
1.2.1.1基础施工工艺流程如下:
放线—机械开挖—地基处理—基础—水暖管线—土方回填
1.2.1.2、主体施工工艺流程如下:
放线—墙钢筋、支模—顶板支模、钢筋—墙体顶板混凝土
1.2.1.3、装修施工工艺流程
为合理控制工期，重点制定工艺如下（内装修）：
立铝合金门窗（木门）—搭设脚手架—内墙抹灰—贴釉面砖—灯具等设备安装—刮腻子—拆架子—细木装修—门窗油漆、安装玻璃—贴地砖—清理

1.2.1.4、施工工艺程序图

总承包进场
施工准备
机挖土方人工清槽
筏板基础
地下结构施工
1-10层结构施工
10层以上结构施工
试备调试
（单机 ）（联动）
工程竣工
总承包退场
安装预埋管线
（配合土建）
围护墙体工程
精装修工程
室外

总体
设备安装工程
精装饰工程

2、施工单位简介
我河南天河建设工程有限公司成立1963年（其前身为林州市建筑工程一公司），国家建筑施工总承包一级企业，钢结构工程专业承包二级、市政公用工程总承包二级企业。
公司下市九个分公司，十六个直属项目部，拥有各类技术经济职称人员12人，工程师168人，会计师5人，经济师9人，注册造价师11人，具有二级以上注册造价师110人，公司所有主要技术工种全部持证上岗，特殊工种持证上岗率达到100%。
公司成立以来，主要在平顶山、太远、沈阳、天津、西安、郑州、大同、长治、晋城、临汾、新乡、安阳、三门峡、内蒙古等地承揽建筑施工任务。公司全体职工发扬“自力更生、艰苦创业、团结协作、无私奉献”的红旗渠精神，以高素质的队伍，精湛技术，严格管理，优良的质量赢得了广泛的社会信誉，使我公司成为颇具实力和竞争力的建筑施工企业。
近40年来，公司在各地承揽了大批的建设项目，创建了许多优良优质工程，其中代表工程有：平顶山市华诚大厦综合楼；平顶山叶县县委综合楼办公楼；平顶山市燃气大厦；华林龙兴苑商住小区1#-5#楼；平顶山市新城区煤炭局高层1-2#住宅楼等等工程获河南省建设工程“中州杯”奖和“结构中州杯”奖；天津市昌达肯特家具有限公司新建厂房、太原市大东流吉祥小区、太原市电力专科党校公寓楼、山西省临汾市烟草公司综合楼26层、三门峡河南粮食储备库、长治市襄垣县体育场改造工程，2009年共承建工业与民用、市政公用工程、园林绿化、公路等项目106项，建安总值在6亿元以上，合格率100﹪
公司于2009年顺利通过ISO9001房屋建筑工程施工体系认证；ISO14001房屋建筑工程所涉及的环境管理体系认证；GB/T28001房屋建筑工程施工所涉及的职业健康安全管理体系认证。建立了完善的公司工程施工管理体系和公司内部的工程管理网络，为工程完成和创优提供了有力保障。
雄厚的技术实力，科学的施工管理，一流的工程质量和良好的市场信誉，使公司不断受到上级主管部门高度赞扬，公司连续多年被河南省工商局授予“守合同、重信誉”企业；连续10年被河南省建设厅评为：“先进企业”“安全生产先进企业”“建设工程质量管理先进企业”；2008年被评为“全省建筑业100家骨干企业”称号。
公司董事长王保君将携河南天河建设工程有限公司全体员工继续遵循“加强管理、提高队伍素质，科学施工、建造优质工程。”的质量方针，继续发扬“自力更生、艰苦创业、团结协作、无私奉献”的红旗渠精神，为业主为社会交付更多更好的建筑工程。

组 织 机 构 表

公司总经理
副总经理
总工程师
质检科
安检科
项目经理
项目副经理
施工员
质检员
安全员
材料员
预算员
保管员
财务员
砌块工
钢筋工
模板工
水暖工
电

工
油

工
架子工
抹灰工
机械工
项目技术负责人

3.2、机构组成人员情况
项目经理 胡阳朋 高级工程师
技术负责人 宋栓年
施工员 付建明 武旭泽
质检员 郝小东
安全员 吕建术
预算员 刘惠萍
材料员 高 飞
3.3、项目部主要职责
① 按照施工图及《施工组织设计》认真科学地组织施工
② 负责工程质量及施工技术管理，保证安全及文明施工
③ 负责工程进度，按年、季、月进度计划统计报表并上报经理部
④ 负责本工程的资料收集及竣工资料的整理规档
⑤ 负责本工程的材料供应
3.4、劳动力组织：项目部对劳务层实行包工制，并签定劳务合同，明确各自的“责、权、利”，确保劳务合同的履行。所有参加施工人员，根据工期要求，须分成昼夜两班作业，按组建的各作业班组组织施工。

第三章 施工机械进场计划
拟投入的主要施工机械设备配备表
工程名称：香榭澜湾3#、4#、5#楼
机械设备名称
型 号
规 格
数
量
额定功率（KW）
进场时间
机械现状
装载机
ZL50C
1
3m3
7月6日
完好
挖掘机
PC-400
1
120KW
7月6日
完好
自卸汽车
CQ4026
6
8T
7月6日
完好
砼地泵
TB-80C
1
60KW

完好
布料机

1

完好
搅拌机
JZC-350
1
0.35M3
6月1日
完好
钢筋调直机
CT4×8
2
7.5KW
7月1日
完好
钢筋弯曲机
CT40A
4
3KW
7月1日
完好
钢筋切断机
GJ40-1
2
5.5KW
7月1日
完好
塔式起重机
QTZ-80
1
30KW
7月1日
完好
振动夯实机
px-12
2
10kw
6月20日
完好
电焊机
BX3-400
4
2KW9
7月1日
完好
水泵

4
1.5-5.5KW
7月1日
完好
插入式振捣器
2X70
10
1.5KW
7月1日
完好
电锤

4
2.2KW
7月1日
完好
冲击钻

4
1.5KW
7月1日
完好
砂轮切割机

4
3.8KW
7月1日
完好
套丝机
15-100
4
3.8KW
7月20日
完好
第四章 施工人力来源及进场计划
1、劳动力组织
1.1 集结精干的施工队伍，组织好劳动力进场。根据结构特点、建设单位工期要求及我公司项目部承诺条件，结合呼和浩特地区的施工情况，合理组织一支强有力的施工队伍进场。要求该队伍自身管理水平高，施工能力强，两季不回家，既有利于施工生产的连续，又可保证工程的工期及施工质量。
1.2 做好职工的入场教育培训，搞好全员的各项交底工作：培训应按职工的工作任务，区分不同层次和培训内容，使职工有适当的知识基础（包括高效率完成其各项任务的方法和技能），以确保员工对现行有效法规要求、内部标准、组织方针、目标的认识，上述工作应利用一段时间进行；此外应学习呼和浩特市各项规定以及我公司的各项规章制度，教育职工学习文明公约，做文明市民，激励职工的积极性。
1.3 加强职工的职业健康安全教育，树立“安全第一、预防为主”的意识，由安全部安全员组织培训，职工进场后进行三级教育，包括国家法规相关要求、企业职业健康安全管理手册程序文件、内部标准、安全目标等知识，强化职工安全意识，把安全工作当作头等在事来抓。
1.4 落实各级人员的岗位责任制。对职工进行施工组织设计及各分部（子分部）、分项工程施工方案的集体交底工作，使全体职工都能掌握技术及质量标准；对关键部位除做详细交底外，还应做现场示范，促使操作工作理解“企业在我心中，质量在我手中”及“百年大计，质量第一”的内涵。

劳动力计划表

工程名称：香榭澜湾3#、4#、5#楼 位：人
工种
级
别
按工程施工阶段投入劳动力情况
来源
情况
2011.6
2011.11
2011.12
2012.7
2012.8
2012.11
2012.12
2013.8
钢筋工
中

40
18
四川
木工
中

40
40
30
四川
瓦工
高
20
40
40

呼市
砼工
中
35
35
25
20
四川
抹灰工
高

60
60

油工
中

60
60

水暖工
中
15
15
25
25
呼市
电工
中
15
15
25
25
呼市
架子工
中
12
12
12
12
四川
防水工
中
15

8
5
呼市
焊工
高
6
6
6
8
呼市
机修工

4
4
4
4
呼市
机械工

10
10
10
8
呼市
信号工

4
4
4
2
四川
杂工

40
40
40
40
呼市

第五章 施工准备计划和施工程序
（一）、总体思路
针对本工程的结构类型多，砼强度等级高，专业安装工程量大，设计较新的特点，我们将在施工中精心组织，合理安排施工工序，准确测量定位，严格控制施工质量，竭诚与业主和监理配合，将该工程建设成为自治区段优质工程，并争创部级“优良”工程。
在施工过程中本首先地下后地上，先深后浅，先主体后装修的原则，整个施工过程中抓主要环节，以土建工程为龙头，为上、下水、消防、暖通及设备安装顺利插入创作条件。保证总工期，为二次精装修工程提供施工条件。
（二）、施工组织及劳动安排
1、组织机构的设立：针对该工程特点，必须由有丰富实践经验的工程技术管理人员和技术工人参与施工，为完成本工程的各项施工任务，我们将按“项目法”组织施工，成立内蒙古呼和浩特第一监狱高层3#楼项目部，建立以项目部经理为首的管理层，实行目标管理。由项目经理代表企业法人对工程的质量、安全、进度、文明施工、科学管理、经济效益等全面负责，项目部下设工程部、经营部、供应部、办公室等三部一室。由各项专业技术人员和技术工人组成施工管理层和施工作业层，以科学的特点，先进的技术，优质高效的完成本工程的各项施工任务。
2、劳动力组织：本工程实行目标管理，过程控制、安排一个土建施工队伍负责全部的土建施工任务。一个专业装饰装修队，负责后期的装修工程，一个综合安装队负责上下水、暖通、机电的安装与调试。并按总体规划的目标及程序管理办法与各施工队签订工期、质量、安全及文明施工的内部合同。将总目标进行分别落实、责任明确，各负其责，各尽其能，使整个施工组织井然有序。
（三）、施工准备计划
1、熟悉和审查施工图纸，组织图纸会审。
2、做好现场三通一平，施工现场设置围墙，并进行美化装饰。做好临近建筑物、道路等安全防护工作。
3、根据临水、临电设计方案，搞好施工现场临时用水、用电管线敷设工作，修建并硬化场地临时道路，搭设为公、生活、生产、临时设施，搞好工程通信工作，并作好施工现场排水。
4、建筑物北现场路面材料场地平整，找坡上铺10cm厚碎石压实，同样采用20cm厚C25砼便化材料场地面层。
5、施工现场临时用水计算
（1）施工砼用水：70M3/台班，455006/台班。
砌块用水：18000L/台班，楼地面用水35000L/台班。
生活用水：5000L/台班，抹灰用水3500L/台班。
不均匀系数1.5
施工生产用水q1=K1ΣQN1/T1t×k2/8×3600
q1=2.9L/S
施工机械用水q2=0.02L/S
生活用水q3=0.6L/S
消防用水q4=10L/S
总用水量的确定：q5=q1+q2+q3 =2.9+0.02+0.6=3.52L/S＜q4=10L/S
总用水量：q3=k4·q4=1.1×10=11L/S
选用DN100以上水管即可，满足施工需要。
6、施工现场临时用电计算
施工现场电动机额定功率P1=403.2KW K1=0.6
电焊机额定容量P2=38.6×5=193KW K2=0.8
室外照明用电量P3=15KW K3=0.8
室内照明用电量P4=15KW K4=1.0
P=1.1（K1ΣP1/0.75+K2ΣP2+K3ΣP3+K4ΣP4）×60%=280KW
电流计算V=380V=0.38KV
I=P/3V=280/3×0.38=246A
选用3×95+2×502的塑铜电缆一根。
所有保护零线截面为50mm2，保护线采用绿/黄双线。
施工机具接入电源设有漏电开关控制，配电线路至用电设备实行三级以上漏电保护，其末端漏电开关，漏电电流不大于30mA，设置一机一闸。
（2）施工准备工作计划表
A、施工图
序号
图纸名称
图号
出图日期
1
封面及设计组成
建施-01
2011.7
2
总平面布置图
建施-00
2011.7
3
建筑施工图
建施02-15
2011.7
4
结构施工图
结施1-15
2011.7
5
电气施工图
电施1-15
2011.7
6
水暖施施工图
设施1-7
2011.7

B、主要法规
类别
名称
编号
国家
中华人民共和国建筑法

国家
建设工程质量管理条例
279号
行业
建设工程施工现场管理规定
建设部令1991年第15号
国家
中华人民共和国安全生产法
70号
国家
建设工程质量强制性条文规定
279号
行业
施工现场管理办法
97城建施字第596号

C、主要规程、规范：
类别
名称
编号
国家
建筑工程施工质量验收统一标准
GB50300-2001
建筑地基基础工程施工质量验收规范
GB50202-2002
砌体工程施工质量验收规范
GB50203-2002
砼结构工程施工质量验收规范
GB50204-2002
屋面工程质量验收规范
GB50207-2002
建筑地面工程施工质量验收规范
GB50208-2002
建筑装饰装修工程施工质量验收规范
GB50201-2001
建筑给排水及采暖工程施工质量验收规范
GB5242-2002
建筑电气工程施工质量验收规范
GB50303-2002
行业
砼工程质量控制标准
GB50164-1992
砼强度检验评定标准
GBJ107-1987
地下防水工程施工质量验收规范
GB50208-2002
建筑施工安全检查标准
JGJ59-1999
钢筋焊接及验收规范
JGJ18-96

D、主要图集
类别
名称
编号
国家
砼结构施工图平面整体表示法

制图规划和构造详图
03G101-1
建筑物抗震构造详图
03G329
地沟及盖板
03J337
地方行业
建筑图集通用构造
98J1-12
建筑构造用图集
88J4C-7
钢筋砼过梁
92MG-07
地沟构件
92MG-08
（四）施工程序
1、土方开挖采用反铲挖掘，自卸汽车运土方，人工修边坡。基础深-6.700，可分两层挖土方，先挖2米深，余下部分二次开挖。
2、地下室剪力墙砼浇筑分层取，连续浇筑，一气呵成。
3、现浇砼模板主要采用竹胶模板，不足部分用少量木模和组合钢模板补充。防水对拉片及钢管肋加固。
4、脚手架体系采用内脚手架和外脚手架相组合，梁、板、支撑体系采用满堂红脚手架或采用碗扣式满堂红脚手架，快装快拆体系。
5、砼采用商品砼，运输配电制一台HLST90型砼输送泵运送砼浇筑。
6、垂直运输采用1台塔吊运送材料。
（五）施工平面布置图说明
1、因香榭澜湾3#、4#、5#楼同时施工，要符合施工现场文明施工。
2、施工现场的电源已具备，采用地下敷设线接入配电盘，水源距施工现场较远，需辅设至施工现场，采用地下直埋上水管接入各用水点和消火栓处，主管道用Dg100钢管，支管用Dg50钢管，埋置深1.6米以下。
3、现场施工条件很好，场地开阔且较平坦，但施工所需的临时道路需要铺筑，以免下雨时道路泥泞，影响正常施工，施工所需的临时道路利用当地资源，铺助砂石或碎石。
4、现场施工机械用电和照明用电，高牌时为280KVA，最高日用水量90T。

第六章 土建施工主要技术方案
1、施工总体布置
1.1基础施工设想
（1）本着“想业主所想的宗旨”我们将组织各工种齐心协力完成本工程基础工程的施工。
（2）根据本工程基础特点，采取反铲挖掘机基础大开挖，分两次开挖完成，人工进行清槽和钎探工作。
（3）筏板基础钢筋采用现场制作成型钢筋，用塔吊运至基槽内绑扎。
（4）模板采用小钢模拼装，钢管背楞、钢管扣件双排架支撑（包括斜支撑），铁条拉接。
（5）由于基础砼方量较大，施工进度快，故采用商品砼。
1.2上部结构施工设想
（1）上部结构施工，我们一个施工要断、两班人员昼夜进行施工，两班人马既分工又协作，保证工程按时封顶。
（2）上部结构的钢筋采用现场成型钢筋，由塔吊运至施工地点。
（3）为满足垂直运输等工程需要，我们在建筑物北侧安装1台塔吊。
（4）主体结构柱、墙、板、梁均采用竹胶板无边框或定型钢模，钢管扣件排架支撑。
（5）脚手架采用落地脚手架。
2、大型施工机械布置
2.1概述
工程建筑为现浇钢筋砼框架剪力墙结构。整个工程施工时，对钢筋、钢模、夹板和木方等材料的需用量极大，为便于材料、人员的迅速到位，且考虑到工期较紧和能快速、便捷的进行施工，我项目部对施工机械的选用和布置方面做如下设想。
2.2塔吊的选用维护
（1） 香榭澜湾5#楼北侧布置一台塔吊，塔吊基础按机械使用规定在地面以下-6.7m处布置，工程主要内容施工完后再行拆除。
（2）在使用过程中，要充分发挥操作人员的主导作用。合理的使用塔式起重机，严格遵守有关技术规章制度。每月和定期的有计划、有目的地给塔吊进行清洁、润滑、紧固、调整、防腐、检查、排除故障，更换已磨损或失效的零件，使机械设备保持良好的状态。
2.3施工布置
（1）当上部结构施工封顶时，在建筑物北侧布置1台施工升降机，供垂直运输装饰材料之用。
（2）施工升降机基础和地脚螺栓紧固。
（3）每层设置指标灯以供操作人员及使用人员使用。
（4）施工升降机与楼层的拉接，根据有关要求，原则上每隔二层设置一道拉接杆。
2.4砼输送泵使用
（1）在基础砼施工，采用固定泵与汽车泵相结合的泵送砼。
（2）上部主体结构施工时，采用固定泵，泵送商品砼。采用一台80固定泵接硬管每层退打的方法浇捣砼。
（3）泵管通过每一层同一位置的预留泵管孔接至施工层，并在已浇捣完砼的楼层每隔二层设置固定夹来确保泵管能承受固定泵向上逼压砼时产生的冲力，防止左右摇动而不至于泵管接口处脱掉。
（4）视砼泵送高度，泵管在沿地面应保证水平管长度和设置单向流动开关，防止砼回落冲力过大而倒溢。
2.5砂浆机械
（1）砂浆机械进入二次结构施工阶段进场，按施工进度需设6台砂浆机集中搅拌，并酌情增减。
（2）在上砂浆机台的斜道处设一磅秤，控制每拌的用砂量。
（3）在砂浆机位置前设置排水沟与沉淀池。
（4）操作施工人员必须持证上岗。
3、工程测量方案
本工程平面结构呈口字形布置，轴线相互关系相对较为简单，但其地处拥挤的建筑群，地势狭窄，障碍物多，这些诸多因素都给测量工作带来不少困难。但我公司有一支专业测量队，有着大型复杂建筑物实际测量经验，相信定能圆满完成本工程的轴线投入、标高定位工作，为结构施工创造条件，为日后二次结构及安装工作打下良好的基础。
3.1测量总则
（1）根据以往的测量顺序，请业主、设计提供城市坐标控制点及标高基准点，或者提供相对标高的基准点，我公司在施工准备期内就派测量技术人员进场，将业主所提供的坐标控制点，标高基准点引入现场，并做好长期或永久的保存。以确保轴线、标高无误，然后根据本工程施工要求进行轴线定位投放及标高控制。
（2）由于施工现场四周场地较小，障碍物（各种建筑）较多，对设置轴线控制是较为困难，根据我项目部测量经验，结构轴线采用直角作标定位，用控制轴线形成控制网控制，标高水准测量采用“往返水准”测量法进行测量上部结构轴线，及垂直度控制采用“天顶法”测量。
3.2基槽平面轴线控制测量
（1）根据业主提供的城市坐标控制点，采用直角坐标法定位轴线，在施工现场四周围墙上及其坑外便道上纵横向设置6组轴线控制布置点，为投放槽底轴线组做好准备，同时不定期对控制点进行复测。
（2）控制点的精确性会直接影响到整个工程的测量精度。控制点设置时满足稳定、可靠、通视三个要求，精度应控制在2mm之内，并做好明显的标志和必要的保护措施。
（3）为防止发生不可预测的破坏或其它情况，另建一组辅助控制点来确保轴线投放正确。
（4）考虑到工期较紧，不可能等到挖土施工全部完成后再进行定位，故轴线投放将结构挖土施工共同开展，采取分段投放方式即先将控制轴线投放至基槽（坑）四周的地面及围墙上，再根据槽（坑）底垫层完成情况，将相关控制轴线部分或全部件投放至垫层面，并以此轴线为基础，在垫层投放与其相关轴线，随时进行闭合封闭，对出现的偏差及时纠正，直至定位出整个轴线组。
3.3垂直度测量
（1）因多种外部因素都会对测量工作带来影响，要求仪器操作者应按操作程序测量。
（2）楼层垂直测量控制点设置。
A、在施工±0.00面时建立控制点，本建筑设10个控制点，控制辅助轴线的布置，应与轴线有一定关系，诸如平行偏移1000等，故不但可以用来做建筑物的垂直度测量，还可做上部轴线控制点的投放之用。
B、本工程上部结构的轴线控制测量采用天顶法原理，测量主体结构控制轴线基准点。在每个施工层开洞200×200，留出通视孔，在±0.00处架设经纬仪配合90度弯管向上垂直投影至施工面。
C、作为上部轴线控制点，各组控制点以“口”形设置，为防止产生平行四边形状的偏差存在，需再测量对角线距离来保证控制点位置准确。
D、根据对投放至施工面的垂直轴线控制点，检测无误后，按其与轴线间的方向、数值关系，依次投放其它轴线位置，便于施工人员定位梁、柱、墙。
E、为防止高层坠物对测量人员及仪器的伤害，应在控制基准点上方搭设防护装置。
F、由于砼的收缩特点，会使基准控制点之间产生相对位移，相互之间距离会发生变化。因此，要定期校核纠正。
G、我项目部采用的测量方法，无论从仪器还是外界环境等因素考虑均能满足一次投放的要求，保证规范要求之精度，故控制点不准二次转移。
3.4水准控制测量
（1）将业主提供的标高基准点采用往返闭合水准测量引测至施工现场一显目的且不受影响的临时建筑物上，做为辅助基准点，并确定其高程，以此基准点做为日后施工时标高的测量依据。此临时建筑物以不易受施工环境影响，且不易被破坏为原则。
（2）根据本工程的施工特点，对楼层的水平标高控制点，在施工现场场地内设置 ±0.00基准标高点，做好保护措施，其位置应设置在不影响通视及无沉降的位置上，此基准点定期根据业主方提供的水准基准点复核并加以调整。
（3）基础结构高程控制，在基槽（坑）边寻找一处可垂直传递高程的地方，将托尺立于基坑底部。采用两台水准仪一上一下同时测量，上面的一台水准仪将临时水准点的高程传递至托尺上，下面一台水准仪将托尺的高程传递至施工面上。
（4）上部结构施工时，将基准点标高换算成相对标高后，设置在电梯井道内或墙角处，用钢卷尺引测至建筑物施工面，再用水准仪传递至各施工部位。
（5）水准控制点随结构施工及时跟进设置，并每30m重新设置，来控制建筑物总高度及层高，以避免在施工中出现累计误差。
3.5沉降观察测量
（1）根据设计图纸要求设置沉降观测点，进行沉降观测，用精密水准仪采用往返水准方法测量相对标高，得出沉降量，提交有关部门作为施工控制参考。
（2）在结构施工时，同时设置沉降观测点，并做好保护措施，具体设置位置，见设计图纸所示。
（3）沉降观测点，根据设计要求在规定的位置进行设置，并做好保护措施。在一层结构的柱侧模拆除后，即进行沉降观测点的设置，并用精密水准仪采用往返水准以不少于3次的测量来定其初值。
（4）结构施工阶段每施工一层即观测一次，结构封顶以后根据需要测量其沉降量，并做好记录。
3.6测量仪器选用及要求
（1）SETZc（索佳）全站仪 1台 精度2’’/1mm
（2）B1（索佳）水准仪 1台 精度2’’
（3）WILD T2经伟仪 1台 精度2’’
（4）LEICA 1001测馆仪 1台 精度2mm
（5）LEICA NA824自动安平水准仪 1台 精度2’’
（6）S3水准仪 2台 精度3’’
（7）50m、30m钢卷尺 各4把
（8）塔尺、托尺 各2把
（9）其它辅助仪器如弯管、APS12棱镜等。
（10）上述仪器均需经专业计量单位校核，且在有效期间方可使用，超过允许范围，及时送检校正保证精度。
3.7测量精度主要保证措施
（1）经伟仪工作状态应满足竖盘竖直，水平度盘水平，望远镜上下转动时，视准轴形成一面必须是一个竖直平面。
（2）水准仪工作状态应满足水准管轴平行于视准轴。
（3）控制轴线前、后视点计算时，注意数值及角度的取值，计算步聚均仔细。测角采用三测回，测角误差控制在±10；测距采用测距仪往返测，取平均值。
（4）操作各种仪器时，均需按规按步进行，不可操之过急，发生错误，测量值均应立表，并有专职技术人员计算、复核。
（5）使用钢卷尺操作前进行钢尺鉴定误差、温度测定、误差的修正，并消除定线误差、钢尺倾斜误差、拉力不均匀误差、钢尺对准误差、读数误差等。
（6）轴线之间的偏差在±2mm。层高垂直误差在±2mm。
4、土方开挖
4.1概述
（1）本工程基槽（坑）成网状开挖深度4.8m，考虑到基槽开挖较深，目前的挖土机械性能，一般分为两次挖至所需标高，同时要人工配合收底清槽。
（2）第一次挖至2米深，进行基坑壁加固，加固后再进行分层开挖，加快施工进度，缩短主体暴露时间。本工程现场空地存土，为此决定北侧商业楼基础暂不施工，利用场地，安装施工机械用料场，待一定时期，拆除设备，场地进行基槽（坑）的开挖和施工。由于地下水位浅，开挖基坑时出水要进行降水工作（方案后附）。
（3）选用反铲挖土机后退挖进。
（4）在土方开挖过程中，两个工作面同步施工，土方全部外运至1公里以内。
（5）土方挖运可日夜施工。我项目部为此在施工前将与有关政府部门、甲方协调，完成施工许可证申请工作，严格按时限施工。
4.2挖土平面流程
平面挖掘顺序：由西向东第一层2米深，然后由西向东挖第二层。并设开挖基坑汽车通道两处，宽6米，坑边之外坡长20米。
（1）挖土前各项施工准备工作到位后，由公司总工程师签发“挖土令”才能进行土方开挖。
（2）在挖土前先进行测量定位，放出灰线。
（3）土方开挖过程中将采用信息化指导施工，对监测数据每天进行记录、分析，随时掌握基槽（坑）的情况，根据现场的实际情况适时调整施工方案。
（4）土方开挖配备1台斗容量2m3的反铲式挖土机，15T-20T自卸车6辆。
（5）挖机作业时，按h:b=1:0.6进行放坡，在放坡处由人工进行边坡修整。
（6）挖土时水准仪随挖土进程引测标高，用本桩作挖土标高控制点，每3m左右设立一根，以确保挖土标高和槽底平整。
（7）开挖过程中严格按施工方案进行，严禁超挖现象出现，机械开挖至距槽底20cm处由人工修槽至设计标高，确保基底土体不被扰动。
5、筏板基础工程
5.1施工流程：甲、乙方地勘、监理、设计五方验槽—砌挡土墙垫层施工—垃圾清理—测量放线—筏板基础及梁钢筋绑扎及埋管安装—基础模板及吊邦安装、校正—基础工程隐蔽验收—砼浇捣—砼养护—甲、乙双方、监理、市质监站基础验收—回填土
5.2挡土墙砌筑、垫层及防水层施工方法
（1）土方开挖完毕后，进行挡土墙砌筑，挡土墙砌筑高度以地基上皮到筏板顶标高，本工程砌筑高度为1.25m砖采用240*115*53mm粘土墙，1:2.5水泥砂浆砌筑。
（2）挡土墙充当筏板模板施工，沿整个筏板外皮一周砌筑，砌筑时预留50mm抹灰，防水层及保护层的施工间隙。
（3）挡土墙砌筑完毕后进行垫层施工，按设计要求进行浇筑C20商品砼。
（4）待垫层完成后，进行洒水养护，养护时间不少于三天。
（5）防水层的施工，按设计要求由西到东逐步进行施工。
（6）防水层施工完毕后进行浇筑防水保护层，厚度为50mm的细石砼，边浇筑边挖到标高至-6.55m.
(7)挡土墙内侧防水保护层为甩素水泥浆。

5.3基础钢筋施工方法
（1）基础钢筋加工将采取场内加工方式，根据施工分段计划，严格按设计施工图和国家规范在现场加工，送达现场的原料钢筋应附上钢材质保书、合格证，并经复验合格方可加工使用。
（2）对进入现场的钢筋必须根据清单进行整理、分类、按照施工计划分点堆放整齐。
（3）基础的钢筋帮扎必须在砼垫层达到能承受钢筋和施工操作荷载的强度。
（4）承受钢筋重量和施工荷载的保护层垫块砼必须达到能承受该部分荷载的强度。
（5）绑扎钢筋时，在垫层面弹出绑扎控制线，以保证间距尺寸，箍筋偏差值应控制在允许范围内，钢筋绑扎质量应符合规范要求。
（6）钢筋绑扎时必须及时配合验收，以减少或避免返工影响施工进度。
（7）柱插筋绑扎依照在垫层上所弹轴线及模板线排列绑扎，为确保插筋位置正确，在面层钢筋上将墙、柱水平筋或柱箍筋点焊固定于面筋上，插筋顶端临时绑扎1—2道水平筋（箍筋），以保证柱位置的正确无误。
5.4基础模板施工方法
基础梁采用定型小钢模，小钢模外侧用Φ48钢管作对撑，固定侧向模板。同时采用对拉螺栓或对拉杆做基础梁横向宽度的控制，这里需要强调的是，根据实践经验，使用对拉片时，由于其强度较低，其间距必须适当减小，以防胀模，通常情况下防水对拉片纵横向间距不应超过400mm
5.5基础砼施工
（1）基础砼采用商品砼。
（2）基础砼浇捣采取分层下料，踏步式向前推进，直至浇捣完。
（3）对基础砼应浇捣密实，防止出现夹心层。
（4）砼表面处理做到“二压二平”：首先按面标高用铲将其拍板压实，刮尺刮平，最后初凝前用木抹打磨压实搓平，以防止条基表面高低不平。
（5）养护采取浇水的方法。
（6）±0.00以下现浇立柱、梁一次性浇捣，浇筑时先浇立柱，再紧接着浇梁。
5.6回填土
（1）回填前易须完成以下工作：基础工程由质检站、监理、甲方、乙方共同验收通过。
（2）回填土严格按规范要求，分层夯实，做好环刀取样试验工作。
（3）回填土质良好，无有机质、干燥、不含大石块及各类垃圾，或由原先挖出的土中挑选土质好的使用。
（4）回填时基槽（坑）内水必须抽除。
6、主体结构施工
6.1施工部署
（1）上部结构模板：柱、梁、模均采用七夹板或竹胶模板加工成的钢框定型模板，楼板模板采用竹胶模板。
（2）钢筋制作采取来料现场加工的方法。
（3）竖向钢筋采用套筒的连接，水平钢筋采用打弯塔接、或绑条焊连接，其搭接及锚固长度均应符合规范要求，
（4）脚手架均采用满堂脚手架。
（5）上部结构每层结构的柱、剪力墙、梁与楼板砼一次性浇捣完成。
（6）在北侧建筑两只卸料平台，倒转模板、钢管等设备材料。

6.2主体结构施工工艺流程：

测量放线
施工缝处理
柱、剪力墙钢筋绑扎及埋管安装
隐
