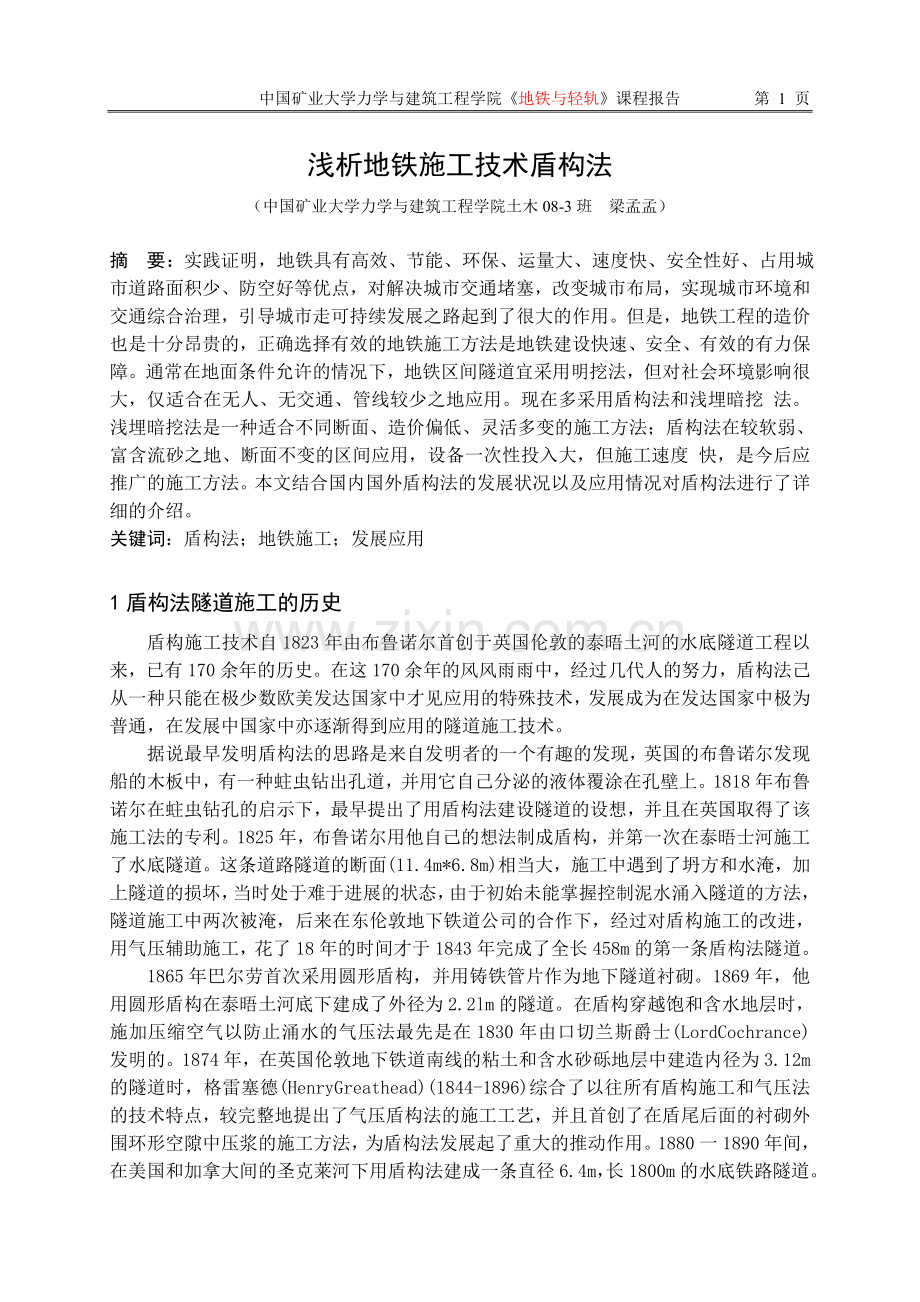

精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】中国矿业大学力学与建筑工程学院地铁与轻轨课程报告 第 6 页浅析地铁施工技术盾构法（中国矿业大学力学与建筑工程学院土木08-3班 梁孟孟）摘 要：实践证明，地铁具有高效、节能、环保、运量大、速度快、安全性好、占用城市道路面积少、防空好等优点，对解决城市交通堵塞，改变城市布局，实现城市环境和交通综合治理，引导城市走可持续发展之路起到了很大的作用。但是，地铁工程的造价也是十分昂贵的，正确选择有效的地铁施工方法是地铁建设快速、安全、有效的有力保障。通常在地面条件允许的情况下，地铁区间隧道宜采用明挖法，但对社会环境影响很大，仅适合在无人、无交通、管线较少之地应用。现在多采用盾构法和浅埋暗挖 法。浅埋暗挖法是一种适合不同断面、造价偏低、灵活多变的施工方法；盾构法在较软弱、富含流砂之地、断面不变的区间应用，设备一次性投入大，但施工速度 快，是今后应推广的施工方法。本文结合国内国外盾构法的发展状况以及应用情况对盾构法进行了详细的介绍。关键词：盾构法；地铁施工；发展应用1盾构法隧道施工的历史盾构施工技术自1823年由布鲁诺尔首创于英国伦敦的泰晤土河的水底隧道工程以来，已有170余年的历史。在这170余年的风风雨雨中，经过几代人的努力，盾构法己从一种只能在极少数欧美发达国家中才见应用的特殊技术，发展成为在发达国家中极为普通，在发展中国家中亦逐渐得到应用的隧道施工技术。据说最早发明盾构法的思路是来自发明者的一个有趣的发现，英国的布鲁诺尔发现船的木板中，有一种蛀虫钻出孔道，并用它自己分泌的液体覆涂在孔壁上。1818年布鲁诺尔在蛀虫钻孔的启示下，最早提出了用盾构法建设隧道的设想，并且在英国取得了该施工法的专利。1825年，布鲁诺尔用他自己的想法制成盾构，并第一次在泰晤士河施工了水底隧道。这条道路隧道的断面(11.4m*6.8m)相当大，施工中遇到了坍方和水淹，加上隧道的损坏，当时处于难于进展的状态，由于初始未能掌握控制泥水涌入隧道的方法，隧道施工中两次被淹，后来在东伦敦地下铁道公司的合作下，经过对盾构施工的改进，用气压辅助施工，花了18年的时间才于1843年完成了全长458m的第一条盾构法隧道。1865年巴尔劳首次采用圆形盾构，并用铸铁管片作为地下隧道衬砌。1869年，他用圆形盾构在泰晤土河底下建成了外径为2.2lm的隧道。在盾构穿越饱和含水地层时，施加压缩空气以防止涌水的气压法最先是在1830年由口切兰斯爵士(LordCochrance)发明的。1874年，在英国伦敦地下铁道南线的粘土和含水砂砾地层中建造内径为3.12m的隧道时，格雷塞德(HenryGreathead)(1844-1896)综合了以往所有盾构施工和气压法的技术特点，较完整地提出了气压盾构法的施工工艺，并且首创了在盾尾后面的衬砌外围环形空隙中压浆的施工方法，为盾构法发展起了重大的推动作用。1880一1890年间，在美国和加拿大间的圣克莱河下用盾构法建成一条直径6.4m，长1800m的水底铁路隧道。二十世纪初，盾构施工法己在美、英、德、苏、法等国开始推广。3040年代在这些国家已成功地使用盾构建成内径自3.0-9.5m的多条地下铁道及过河公路隧道。仅在美国纽约就采用气压法建成了19条重要的水底隧道，盾构施工的范围很广泛，有公路隧道、地下铁道、上下水道以及其他市政公用设施管道等。苏联40年代初开始使用直径为6.09.5m的盾构先后在莫斯科、列宁格勒等市修建地下铁道的区间隧道及车站。2盾构技术发展概况2.1 国外盾构技术发展概述从20世纪60年代起，盾构法在日本得到迅速发展，除了大量在东京、大阪、名古屋等城市的地下铁道建设中外，更多地是用在下水道等市政公用设施管道建设中。70年代，日本及联邦德国等国针对在城市建设区的松软含水地层中由于盾构施工所引起的地表沉陷、预制高精度钢筋混凝土衬砌和接缝防水等技术问题，研制了各种新型的衬砌和防水技术及局部气压式、泥水加压式和土压平衡式等新型盾构及相应的工艺和配套设备。其中值得一提的是日本的盾构发展情况。日本是欧美国家以外第一个引进盾构施工技术的国家。1939年的关门隧道是日本首次采用盾构施工技术的隧道工程。由于战争及战后困难时期的缘故，此项技术一直没有得到发展。直到1957年东京地铁的丸之内线采用盾构施工技术修建了一段区间隧道，1961年名古屋地铁采用此法修建了觉王山区间隧道取得圆满成果之后，盾构施工技术在日本有了飞速的发展。在短短的20余年之内共制造了2000余台盾构，在世界上处于领先地位。日本的机械式盾构是和手掘式盾构同时研究发展起来的。1963年，大阪市上水道大淀送水管工程(总长227m)首次应用了外径2.592m(隧道外径2.35m)的机械式盾构。1967年，日本近轰铁道难波线上本盯难波间1488m区间采用了外径为10.041m(隧道内径9.90m)的机械式盾构。从此，人们对机械式盾构更为关注，使能够用于日本那样复杂地层的各种机械盾构进一步得到了发展。特别是小断面盾构，在缩短工期的研究中也取得了很大的进步。同时在软弱地基中还研制了挤压式盾构。1993年建成的、连接英法两国的英吉利海峡隧道，全长48.5km，海底段长37.5km，隧道最深处在海平面下1O0m。这条隧道全部采用盾构法技术施工，英国一侧共用6台盾构，3台施工岸边段，3台施工海底段，施工海底段的盾构要向海峡中单向推进21.2km，与从法国侧向英国方向推来的盾构对接。法国侧共用6台盾构，2台施工岸边段，3台施工海底段。海峡隧道由2条外径8.6m的单线铁路隧道及1条外径为5.6m米的辅助隧道组成。由于海底段最大深度达IO0m，因此无论盾构机械还是预制钢筋混凝土管片衬砌结构均要承受10个大气压的水压力，又由于单向推进21.2km，盾构推进速度必须达到月进10O0m的速度才能在3年左右的时间内完成，因此盾构的构造及其后续设备均须采用高质量的耐磨耗及腐蚀的材料。所以该隧道的修建标志着盾构施工技术的最新水平。2.2我国盾构技术发展概述2.2.1我国早期的隧道掘进机20世纪50年代初，东北阜新煤矿用直径2.6m的手掘式盾构及小混凝土预制块修建疏水巷道，这是我国首条用盾构掘进机施工的隧道。1957年、北京市下水道工程采用直径2.Om和2.6m的盾构进行施工。1963年，上海隧道股份结合上海软土地层对盾构掘进机、预制钢混凝土衬砌、隧道掘进施工参数，隧道接缝防水进行了系统的试验研究。研制了1台直径4.2m的手掘式盾构进行浅埋和深埋隧道掘进试验，隧道掘进长度68m。2.2.2 20世纪60、70年代掘进技术的发展与应用1965年，由上海隧道工程设计院设计、江南造船厂制造的2台直径5.8m的网格挤压型盾构掘进机，掘进了2条地铁区间隧道，掘进总长度1200m。1966年，上海打浦路越江公路隧道工程主隧道采用由上海隧道工程设计院设计、江南造船厂制造的我国第一台直径10.2m超大型网格挤压盾构掘进机施工，辅以气压稳定开挖面，在黄浦江底顺利掘进隧道，掘进总长1322m。70年代，采用1台直径3.6m和2台4.3m的网格挤压型盾构，在上海金山石化总厂建设1条污水排放隧道和2条引水隧道，掘进了3926m海底隧道，并首创了垂直顶升法建筑取排水口的新技术。2.2.3 80年代我国隧道掘进技术的进步和发展1980年，上海市进行了地铁1号线试验段施工，研制了一台直径6.41m的刀盘式盾构掘进机，后改为网格挤压型盾构掘进机，在淤泥质粘土地层中掘进隧道123Om。1985年，上海延安东路越江隧道工程1476m圆形主隧道采用上海隧道股份设计、江南造船厂制造的直径11.3m网格型水力机械出土盾构掘进机。1985年，上海芙蓉江路排水隧道工程引进一台日本川崎重工制造的直径4.33m小刀盘土压盾构，掘进15O0m，该盾构具有机械化切削和螺旋机出土功能，施工效率高，对地面影响小的特点。1987年上海隧道股份研制成功了我国第一台小4.35m加泥式土压平衡盾构掘进机，用于市南站过江电缆隧道工程，穿越黄浦江底粉砂层、掘进长度583m，技术成果达到80年代国际选进水平，并获得1990年国家科技进步一等奖。2.2.4 90年代后我国隧道掘进技术的发展和现状1990年，上海地铁1号线工程全线开工，18km区间隧道采用7台由法国FCB公司、上海隧道股份、上海隧道工程设计院、上海船厂联合制造的小6.34m土压平衡盾构掘进机。1996年，上海地铁2号线再次使用原7台土压盾构，并又从法国FMT公司引进2台土压平衡盾构，掘进24km区间隧道，上海地铁2号线的10号盾构为上海隧道股份自行设计制造。90年代，上海隧道工程股份有限公司自行设计制造了6台中3.8一6.34m土压平衡盾构，用于地铁隧道、取排水隧道、电缆隧道等，掘进总长度约10km。在90年代中，直径1.5一3.0m的顶管工程也采用了小刀盘和大刀盘的土压平衡顶管机，在上海地区使用了10余台，掘进管道约20km。1998年，上海黄浦江观光隧道工程购买国外二手中7.65m中折式土压平衡盾构，经修复后掘进机性能良好，顺利掘进隧道644m。1996年，上海延安东路隧道南线工程130Om圆形主隧道采用从日本引进的小11.22m泥水加压平衡盾构掘进机施工。1996年，广州地铁1号线8.skm区间隧道由日本青木建设施工，采用2台中6，14m泥水加压平衡盾构和1台中6.14m土压平衡盾构。1999年5月，上海隧道股份研制成功国内第1台3.8mX3.8m矩形组合刀盘式土压平衡顶管机，在浦东陆家嘴地铁车站掘进120m，建成2条过街人行地道。2000年2月，广州地铁2号线海珠广场至江南新村区间隧道采用上海隧道股份改制的2台中6.14m复合型土压平衡盾构，在珠江底风化岩地层中掘进。2001年以来，广州地铁2号线、南京地铁2号线、深圳地铁1号线、北京地铁5号线、天津地铁1号线先后从德国、日本引进14台中6.14m一6.34的土压盾构和复合型土压盾构，掘进地铁隧道50km。3面临的问题及及解决思路虽然盾构工法有着非常大的优势，但在地铁建设中由于盾构设备利用率偏低、盾构区间分散、盾构机的始发、调头和转场等次数过多以及大量的非正常掘进工期过多和额外成本较多等问题的出现，成为了许多专家对盾构法的施工速度快、工程成本低的优势产生质疑的最为直接的原因。可以看到，由于地铁车站间的间距(以北京地铁为例，约Zkm左右)较小，导致盾构法修建区间隧道的长度较短，施工工期较短;而地铁车站施工工期较长(一般为2一2.5年)，两者工期的不相匹配要求盾构区间相邻车站的站端要为盾构机的始发和到达或过站提供相应的条件。这要求在盾构施工组织编制和整条线路工程筹划时必须协调好两者的关系，这种协调也就极大地影响着整个工程的进度。因此，为解决目前国内区间盾构施工和车站施工工期矛盾的问题，寻求盾构法在我国地铁工程中大规模应用的突破口。在此一些学者研究提出了如下的设想方案:(l)整条线路先修车站，再推区间的方案:即待整条线路上的车站全部通过底板加宽和加深的方式修建完工后，能够提供盾构拖拉过站的条件下，利用盾构机拖拉过站的方式完成盾构区间的施工。(2)整条线路先推区间，再在条件成熟的位置建造车站的方案:即首先利用盾构法将整条线路上的区间修建完毕，而后再逐个落实预留车站周围的条件，采用多种方式修建预留的地铁车站。以上两种方案均可以最大限度地解决车站与盾构区间施工的相互干扰，使得区间工法的选择不再成为其他专业的边界条件;避免了周围建筑物和物业管理以及地下管线对盾构区间施工的影响;可以实现在有条件的区间首选盾构法的设计思路，确保了盾构区间最大程度的连续性，充分发挥盾构法施工速度快和长距离掘进的优势;减少了盾构机投入的数量、盾构井的建设数量以及盾构机拆装次数，从而提高盾构设备的利用率，增加其使用寿命，降低建设成本，提高盾构法施工的综合经济效益。然而第一种解决方案过于理想化，因为车站施工受到诸多因素的影响，往往因为地面建筑物的拆迁和交通疏解及地下管线处理的难以协调，使得车站工期得不到保证，这样就会导致全线的施工工期得不到保证，而且全线所有车站的底板加宽和加深增加了过多的额外工程造价，因此从工程实际的角度来看，该方案可行性不高;第二种方案使得整条线路的施工效率可能达到最高。原因在于区间施工有条件以最快的速度完成，即待盾构区间贯通后，可以采用保留大部分管片、仅在管片上开洞提供乘客上下车的条件下，再暗挖或明挖拓展地铁车站的方式。参考文献：1 关宝树、杨其新，地下工程概论西南交通大学出版社，20012 周晓军、周佳媚，城市地下铁道与轻轨交通西南交通大学出版社，20083 李志业、曾艳华，地下结构设计原理与方法西南交通大学出版社，20034 尹旅超，日本隧道盾构新技术华中理工大学出版社19995 乐贵平，盾构法修建地铁地铁区间隧道施工技术及安全管理北京市地铁新线工程施工技术培训教材6 袁大军、小泉淳，盾构工法的新动向北京市政技术第22期7 张凤祥、朱合华、傅德明，盾构隧道人民交通出版社 20048 轩辕、啸雯，中国铁路隧道史中国铁道出版社20049 幻轩辕啸雯、严金秀我国大陆隧道及地下工程修建技术现状岩石力学与工程学报1999，1810 王建宇隧道工程的技术进步岩石力学与工程学报1999，1811 郭陕云 论我国隧道和地下工程技术的研究和发展 隧道建设第24卷12 吴荣樵隧道的各种施工方法和新奥法隧道译丛199714 关宝树隧道工程要点集人民交通出版社2002.915 王梦恕、罗琼北京地铁浅埋暗挖法施工铁道工程学报1988第四期16 张庆贺朱合华庄荣地铁与轻轨人民交通出版社17 李围、何川，地铁车站盾构法综合法技术在我国的应用前景探讨C.中国土木工程学会地下工程学会地下铁道专业委员会第十四届年会，北京，2001.中国科学技术出版社18 何川、曾东洋，盾构隧道结构设计及施工对环境的影响M.成都:西南交通大学出版社，200719 魏康林、朱伟、黄红女，盾构隧道施工技术发展新动向J.河海大学学报.2001，29(增刊):157一16120 路美丽、刘维宁、孙晓静，盾构法、暗挖法结合修建地铁车站在我国的应用前景J.都市快轨交通，2004，17(2):30一33，3521 路美丽.盾构先行条件下拓展地铁车站的方案研究及风险分析D.北京交通大学博士论文.200722 肖二春.地铁隧道上方大面积卸载下的变形及控制模式研究D.同济大学硕士论文.200723 何川、李围等.结合盾构法修建地铁车站的方案研究C.中国土木工程学西南交通大学硕士研究生学位论文第69页0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体验卡卡号：50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
