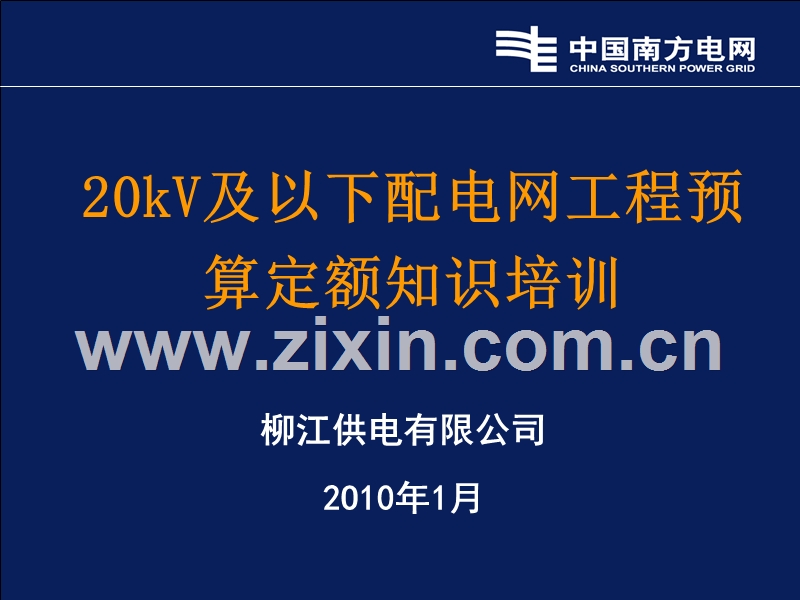

20kV及以下配电网工程预算定额培训课件.ppt

20kV及以下配电网工程预算定额知识培训,柳江供电有限公司2O10年1月,册说明,1、软件已经设置好材料施工损耗率；2、导线施工损耗率不包括线路驰度及跳线等，也不包括与电器连接应预留的长度；3、电力电缆和控制电缆损耗率不包括备用预留的长度，以及因敷设有弯曲或有弧度而增加的长度。输电用电力电缆不计算施工损耗。4、城市市区参考丘陵地形计算（原为1.2）。5、工程量精确度:m3、m2、m以下取两位小数，t取三位，台（套或件等）取整，两位或三位后四舍五入。,第一章工地运输,一、定义是指未计价材料自材料仓库运至沿线各杆、塔位的装卸、运输及空载回程等全部工作，平均运距以“km”为单位。,二、工地运输内容人力运输，汽车运输，船舶运输1、人力运输有3档，单位为tkm1.1平均运距500m以内1.2平均运距1000m以内1.3平均运距1000m以上2、关于施工运输用临时道路的修筑、拓宽或修整加固工程量所发生的费用，应在设计时充分考虑，在其它费用中单列，施工时应办理现场签证；,,3、各类土、石质的边坡系数见下表,4、电杆坑、拉线坑、铁塔坑的土、石方量计算（1）通用规则：正方体（不放边坡）：V=a2h（m3）长方体（不放边坡）：V=abh（m3）平截方尖柱体（放边坡）：V=h/3（a2+aa1+a12）（m3）平截长方尖柱体（放边坡）：V=h/6[ab+(a+a1)(b+b1)+a1b1）]（m3）h-坑深a(b)-坑底宽[=基础宽+2每边操作裕度]a1(b1)-坑口宽[=a(b)+2h边坡系数],如有不妥，请批评指正！谢谢大家!,
