型材架设备安全门设计范例1.doc

基本采用如图所示的结构，具体见3D文档。有如下特点：

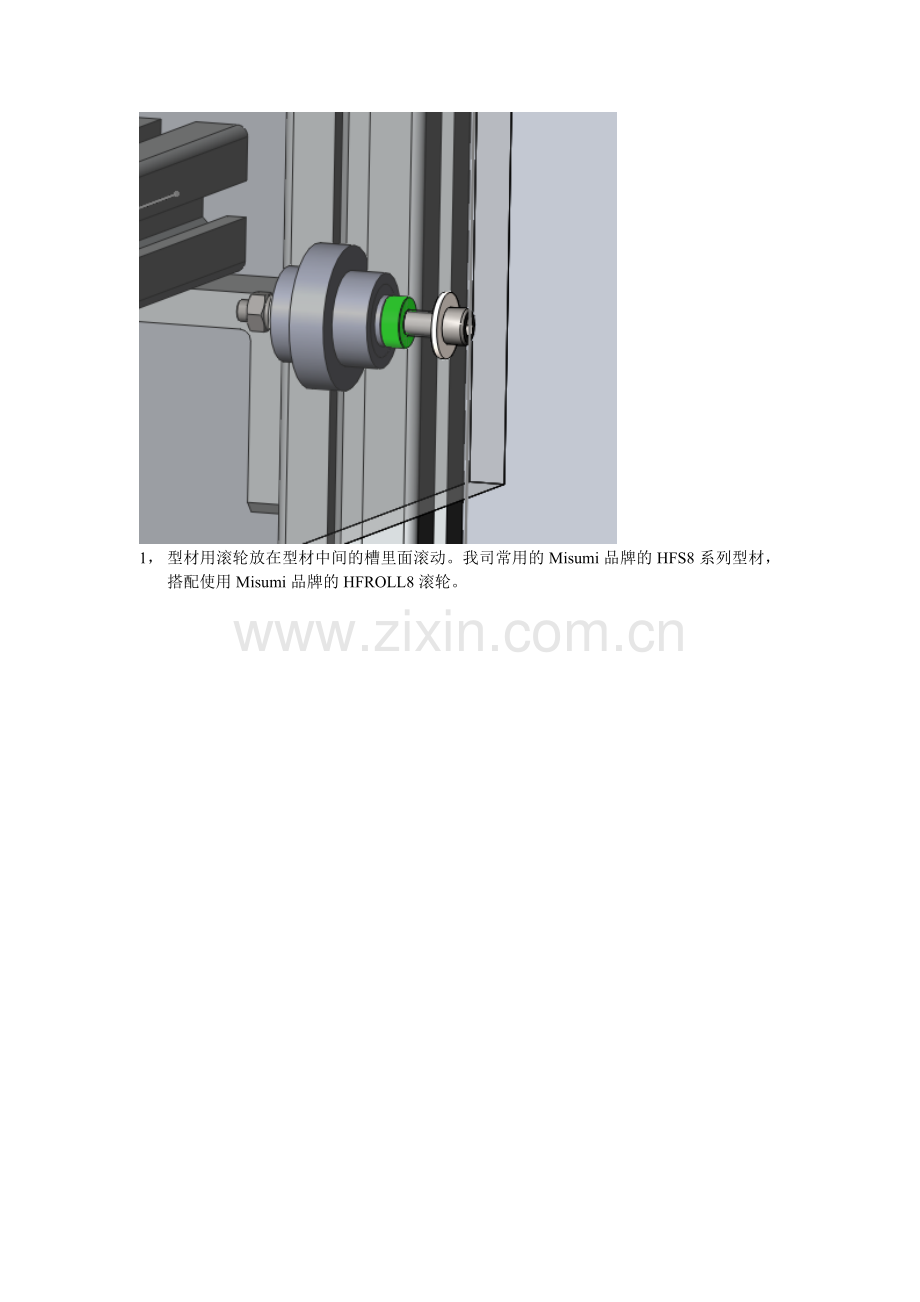

1， 型材用滚轮放在型材中间的槽里面滚动。我司常用的Misumi品牌的HFS8系列型材，搭配使用Misumi品牌的HFROLL8滚轮。

2， 玻璃厚度推荐采用10mm厚的亚克力玻璃，此种玻璃透明度较好，且不容易碎裂。价格稍贵。这也是我司平常在使用的有机玻璃。玻璃的宽度以不超出型材外框为宜，一般单边可以少2-5mm。如图：

3，型材和玻璃的连接使用内六角螺钉。其中螺钉头部朝外，且需要加垫片。因为必须保证玻璃和门外框有一定间隙（此间隙在2mm左右）。所以HFROLL8滚轮和玻璃之间要加自制厚垫圈，材料为：不锈钢或者尼龙。

4，安全门气缸和玻璃的连接采取此种结构，其中的浮动接头采用的法兰型的。

5，如果安全门后还要装横型材，注意有两个地方可能会碰此横型材：一个是连接型材用滚轮的螺钉，另一个是安全门和气缸的连接机构。此时我们采用一根L型的铝块将横型材往后架的方法。如图：
