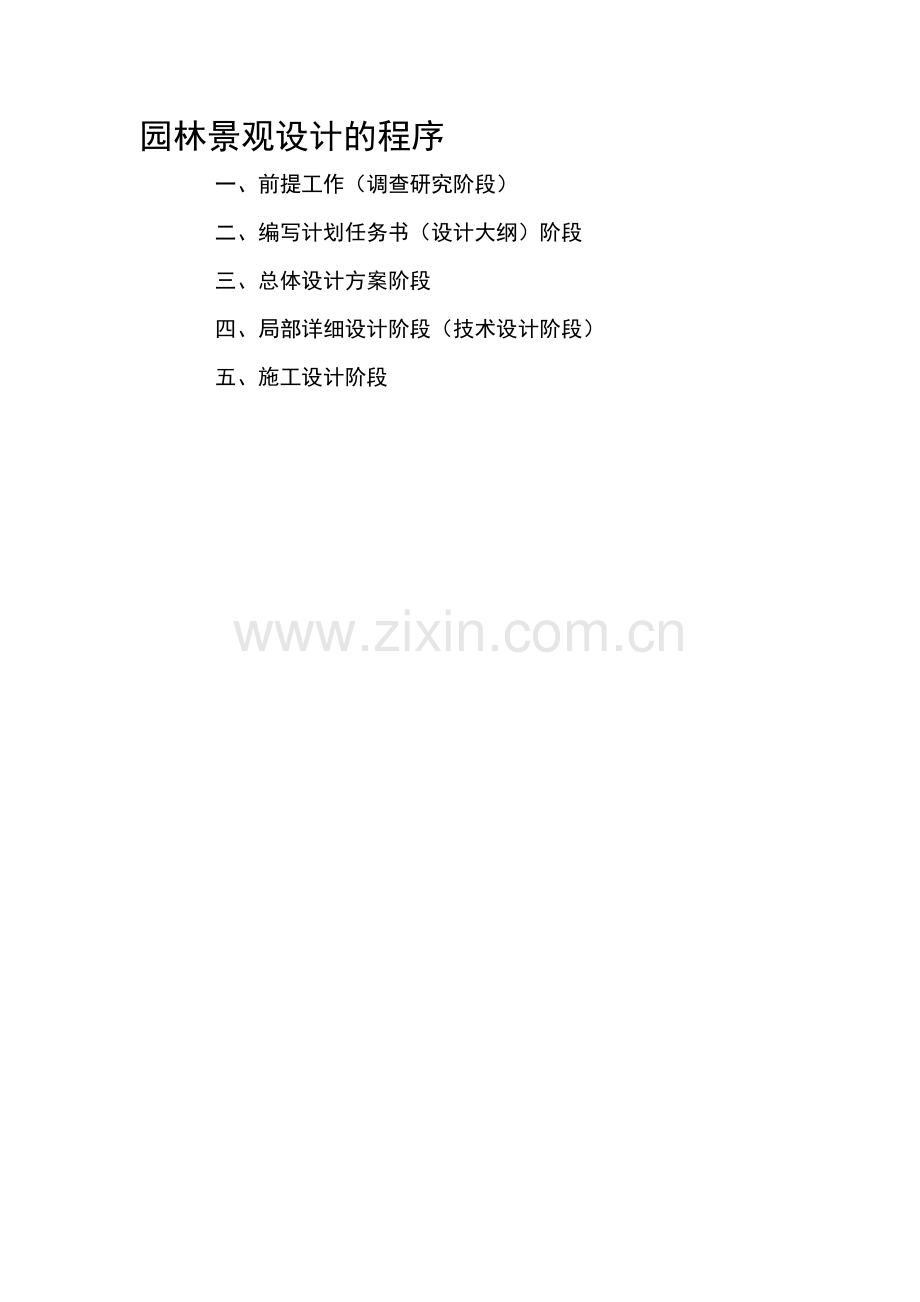

园林景观设计的程序
一、前提工作（调查研究阶段）
二、编写计划任务书（设计大纲）阶段
三、总体设计方案阶段
四、局部详细设计阶段（技术设计阶段）
五、施工设计阶段

一、前提工作\调查研究阶段
对规划范围内的现状地形、水体、建筑物、构筑物、植物、地上或地下管线和工程设施，必须进行调查，做出评价，提出处理意见。在保留的地下管线和工程设施附近进行各种工程或种植设计时，应提出对原有物的保护措施和施工要求。
规划者要把握当地现状和预测未来的发展，就必须对建设单位、社会环境进行调查，掌握当地社会历史人文资料、用地现状、自然条件和规划作业调查。
1． 建设单位的调查
① 了解建设单位的性质和历史情况；
② 建设单位的具体要求，标准高低；
③ 建设单位的经济能力，投资限额、材料、资料；
④ 建设单位的管理能力、技术人员、施工 机械状况等。
2．社会环境的调查
① 城市规划中的土地利用；
② 社会规划、经济开发规划、社会开发规划、产业开发规划；
③ 使用效率的调查（居民人口、服务半径，其他娱乐设施场所，居民使用方式、时间、年龄，美的形式和内容、人流集散方向）；
④ 交通（铁路、公路、水路、桥梁、码头、停车场、航空等条件）；
⑤ 电讯（电话、电报）；
⑥ 周围环境的关系（城市中心、近郊工矿业企业区、风景旅游区）；
⑦ 环境质量（水、气、噪音、垃圾）；
⑧ 工农业生产（农用地及主要产品，工矿企业分布、生产队环境影响）；
⑨ 设施情况（给排水的地下系统、能源、文化娱乐体育活动设施、景观设施、原来用房的面积风格、结构材料、耗损情况）；
⑩ 社会管理法令、社会限制等。
3．历史人文子资料调查
① 地区性质（农村、渔村、未开发地、大小城市、人口、产业、经济区）；
② 历史文物（文化古迹种类、历史文献遗迹）；
③ 居民（传统纪念活动、民间特产、历史传统、生活习惯等）。
4．用地现状调查
① 核对、补充所收集到的图纸资料；
② 土地所有权、边界线、四邻；
③ 方位、地形、坡度；
④ 建筑物的位置、高度、式样、个性；
⑤ 植物，特别是应保留的古树；
⑥ 土壤、地下水位、遮避物、恶臭、噪音、道路、煤气、电力、上水道、排水、地下埋设物、交通量、景观特点、障碍物、第一印象（直感）。
5．自然环境的调查
① 气息
气温（平均、绝对最高、绝对最低）、湿度、降雨量，每月风速、风向、风力、风玫瑰图，有云天数、日照天数、大气污染，积雪厚、冻土、结冰期、霜期、晴雨和特别的小气候。
② 地形地貌
地形起伏度、谷地开合度、地形山脉倾斜方向、倾斜度，沼泽地、低洼地、土壤冲刷地、泛滥痕迹、安全评价。
③ 地质
地质构造、断层母岩、表层地质。
④ 土壤
种类、分布、性质、侵蚀、排水、肥沃度、土层厚度、地下水位。
⑤ 水系
河川、湖泊、水的流向、流量、速度、水质PH（化学分析、细菌检验），水深、常水位、供水位、枯水位、水利工程特点（景观）。
⑥ 生物
植物和野生动物数量、生态、群落，古老树生长情况、年龄、特点、分布、健康状况。
⑦ 景观
种类、方位、价值、航空照片及景观照片等。
6．规划作业调查
① 定性调查
与规划场地有关的统计材料，如动物园需要动物分布与利用统计；运动公园需要运动人数、设施的统计等。
② 定量调查
与规划量有关的内容，如空间的最大、最适合、最小和使用单位、利用面积。
7．调查资料的分析与利用
资料的选择、分析判断是规划的基础。
把收集到的上述资料做成图表，从而在一定方针指导下进行分析、判断，选择有价值的内容。随地形、环境的变化，勾画出大体的骨架，进行造型比较，决定大体形式，作为规划设计参考。
对规划本身来说，不一定把全部调查资料都用上，但要把最突出、著名、效果好的整理出来，以便利用。在分析资料时，要着重考虑采用性质差异大的资料。
8．规划设计图纸的准备
① 现状测量图
包括位置大小、比例尺、方位、红线、范围、坐标数、地形、等高线、坡度、路线、地上物、产权等；近邻环境情况、主要单位、居住区位置、主要道路走向、交通量、该区今后发展情况；煤气、能源、水系利用；建筑物位置、大小式样风格，表示出保留、拆除、利用、改造意见；现有树木种类、高度；道路分布、断面；现有设施基础、排水、溢水情况。
② 总体规划图纸（地形、比例尺）
小公园（8hm²下）比例尺1:500。
平地上坡度为10%以下，等高线为0.25m；坡度为10%以上，等高距为0.50m。
丘陵地坡度为25%以下，等高线为0.5m；坡度为25%以上，等高距为1~2m。
中等公园（8~100hm²）比例为1:1000~1:2000。
100hm²，大比例尺，等高距可密些；小比例尺，等高距可稀些。如比例1:100，坡度为10%以下时，等高距为0.5m；坡度为10%~25%时，等高距为1m；坡度为25%以上时，等高距为2m。
大公园（100 hm²以上）比例1:2000或1:5000，等高距根据地形坡度可用1~5m。
③ 技术设计测量图纸
比例尺1:5000；方格测量桩距离为20~50m；等高线间隔为0.25~0.5m；道路、广场、水面、地面、各建筑物地面高；绘出各种公用设备网、地形岩石水面、乔木和灌木群位置，要保留的建筑的平面位置、宅内外标高、立面、尺寸、色彩。
④ 施工所需测量图（精细设计的部分）
比例尺1:200。方格木桩大小视平面大小和地形而异。20~50m平面可大些，复杂地形可小些。等高线间距0.25m，重要地点等高线间距为0.1m。画出原有主要树木品种、树形大小、树群及孤立木、花灌木丛轮廓面积、好的建筑、山石、泉池等；环境景物秀丽可以入园者，应画出借景方向。
当然，不是任何绿地的调查项目范围都是千篇一律的，也不能认为关系不大的项目就不去调查。不同条件的地区项目的重点也可以不同。

二、编写计划任务书（设计大纲）阶段
计划任务书是进行某项园林绿地规划设计的指示性文件。
首先，要明确规划设计的原则；
第二，弄清该项规划在全市园林绿地系统中的地位和作用，以及地段特征、四周环境、面积大小和游人容纳量；
第三，设计功能分区和活动项目；
第四，确定建筑物的项目、容人量、面积、高度建筑结构和材料的要求；
第五，拟定规划布置在艺术、风格上的要求，园内公用设备和卫生要求；
第六，做出近期、远期的投资以及单位面积造价的定额；
第七，制定地形、地貌的图表，水系处理的工程；
第八，拟出该园分期实施的程序。

三、总体设计方案阶段
任务书经上级同意后，根据规划设计任务书的要求进行总体规划。
在充分熟悉规划地区调查资料的基础上，要认真组织各功能分区。从占地条件、占地特殊性和限制条件等分析，定出该地区可能接受及规模大小等等，并对某些必要的功能进行大略的配置。在本区域包含的功能中要有为主的功能单元，首先划出规模，而后在探讨单元，再定出较好的功能组合画面。
功能图即组织整理和完成功能分区的图画。也就是按规划的内容，以最高的使用效率来合理组合各种功能，并以简单的图画形式表示，合理组织功能与功能的关系、人流与车流动线的关系，并可抽象地在图画上进行讨论。较大规模的公园绿地可用1/25000~1/10000图画，一般公园绿地可用1/3000~1/600图画。
另外，为了获得较好的功能分区，可将同一个方案分配给数人同时进行，经讨论分析，再形成新的方案。也可用功能不同的纸板移动方法或者用统计学的方法来探讨最好功能组合方案，而后再进行图面设计。
由于占地条件的限制，在规划时应把功能确定在理想的范围；或者由于占地的优势好，也可将功能图修正。但必须注意，在功能配置时可能导致自然的破坏，必须保证把占地自然环境中潜在力最大的方面，用来创造对人们有意义的生活环境。
如园林绿地面积较大，地面现状较复杂，可将图号等大的透明纸的现状地形地貌图、植物分布图、土壤分布图、道路及建筑分布图，层层重叠在一起，以利消除相互之间的矛盾，做出详细的总体规划图。
总体设计方案阶段，需做出如下图纸：
（一）主要设计图纸内容
1.位置图（1/5000~1/10000）
要表现该区域在城市中的位置、轮廓、交通和四周街坊环境关系，利用园外借景，处理好障景。

2.现状分析图
根据分析后的现状资料分析整理，形成若干空间，对现状做综合评述。可用圆圈或抽象图形将其概括地表示出来。
例如：对四周道路、环境分析后，可划定出入口的范围；再如，某一方向居住区集中、人流多、四通八达，则可划成比较开放、活动内容比较多的区。
在现状图上，可分析该区域设计中有利和不利因素，以便为功能分区提供参考依据。

3.功能分区图
根据规划设计原则和现状分析图确定该区域分为几个空间，使不同的空间反映不同的功能，既要形成一个统一整体，又能反映各区内部设计因素间的关系。
例如：可根据不同年龄段、不同兴趣爱好，确定不同的分区，划出不同空间和区域满足不同的功能要求，并使功能与形式尽可能统一。
该类图属于示意说明性质，可以用抽象图形或圆圈等图案予以表示。

4.总体设计方案平面图（1/500，1/1000，1/2000）
根据总体设计原则、目标，总体设计方案图应包括以下内容：
第一，该场地与周围环境的关系：
界线、保护界线、面临街道的名称、宽度；周围主要单位名称或居民区等；与周围园界是围墙或透空栏杆要明确表示。
第二，该场地出主次入口位置、道路、内外广场、停车场；
第三，该场地的地形总体规划、道路系统规划；
第四，该场地建筑物、构筑物等布局情况，建筑平面要能反映总体设计意图；
第五，该场地植物设计图；
图上反映密林、疏林、树丛、草坪、花坛、专类花园等植物景观分布。
第六，准确标明指北针、比例尺、图例等内容。
面积100hm²以上，比例尺多采用1:2000~1:5000；面积在10~50hm²左右，比例尺用1:1000；面积在8 hm²以下，比例尺可用1:500

5．竖向规划图/地形设计图
地形是全园的骨架，要求能反映出该场地的地形结构。
第一，根据规划设计原则以及功能分区图，确定需要分隔遮挡成通透开敞的地方。
第二，根据设计内容和景观需要，绘出制高点、山峰、丘陵起伏、缓坡平原、小溪河湖等陆地及水体造形；水体要表明最高水位、常水位、最低水位线。
第三，要注明入水口、排水口的位置（总排水方向、水源以及雨水聚散地）等。
第四，确定园林主要建筑所在地的地坪标高，桥面标高，各区主要景点、广场的高程，以及道路变坡点标高。
第五，必须表明该场地周边市政设施、马路、人行道以及邻近单位的地坪标高，以便确定该场地与四周环境之间的排水关系；
用不同粗细的等高线控制高度及不同的线条或色彩表示出图面效果。

6.道路系统规划图
它可协调修改竖向规划的合理性，内容包括：
第一，确定主次出入口、主要道路、广场的位置和消防通道的位置，
第二，确定主、次干道等的位置、各种路面的宽度、排水坡度（纵坡、横坡）；
第三，主要道路的路面材料和铺装形式；
在图纸上用虚线画出等高线，在用不同粗细的线条表示不同级别的道路和广场，并标出主要道路的控制标高。

7．绿化规划图
根据规划设计原则、总体规划图及苗木来源等情况，安排全园及各区的基调树种，确定不同地点的密林、疏林、林间空地、林缘等种植方式和树林、树丛、树群、孤立树以及花草栽植点等。
还要确定最好的景观位置（即透视线的位置），应突出视线集中点上的树群、树丛、孤立树等。
图纸上可按绿化设计图例表示，树冠表示不宜太复杂。

8．园林建筑规划图
要求在平面上，反映出总体设计中建筑在全园的布局，各类园林建筑的平面造型。
除平面布局外，还应画出主要建筑物的平面、立面图，以便检查建筑风格是否统一，和景区环境是否协调等。

9．电气规划图
以总体规划方案树木规划图为基础，规划总用电量、利用系数、分区供电设施、配电方式、电缆的敷设以及各区各点的照明方式、广播通讯等设置。可在树木规划图的基础上用粗线、黑点、黑圈、黑块等表示。

10．管线规划图
以总体规划方案及树木规划为基础，规划上水水源的引进方式、总用水量、消防、生活、造景、树木喷灌、管网的大致分布、管径大小、水压高低及雨水、污水的排放方式等。如果工程规模大、建筑多、冬季需要供暖，则需要考虑取暖方式、负荷量、锅炉房的位置等。在树木种植规划图的基础上用粗线表示，并加以说明。

（二）表现图
表现图有全园或局部中心主要地段的断面图或主要景点鸟瞰图，以表现构图中心、景点、风景视线、竖向规划、土方平衡和全园的鸟瞰景观，以便检验或修改竖向规划、道路规划、功能分区图中各因素间是否矛盾，与景点有无重复等。
鸟瞰图制作要点：
1．无论采取一点透视、二点透视或多点透视、轴测图都要求鸟瞰图在尺度上、比例上尽可能准确反映景物的形象；
2．鸟瞰图除表现场地本身，又要画出周围环境，如周围的道路交通等市政关系、周围城市景观、周围的山体、水系等。
3．鸟瞰图应注意“近大远小、近清楚远模糊、近写实远写意”的透视法原则，以达到鸟瞰图的空间感，层次感，真实感。
4．一般情况，除了大型公共建筑，城市内绿地内的园林建筑和树木比较，树木不宜太小，而以15~20年树龄的高度为画图的依据。

（三）总体设计说明书
设计说明书，主要是说明设计者的构思、设计要点等内容。
它包括：
1．位置、现状、范围、面积、游人量、
2．工程性质、规划设计原则、
3．设计主要内容（地形地貌、空间围合、河湖水系、出入口、道路系统、竖向设计、建筑布局、种植规划、园林小品等）；
4．功能分区（各区内容）；
5．管线电器说明；
6．管理机构；

（四）工程总框算/估算
按总面积、规划内容，凭经验粗估；按工程项目、工程量，分项估计汇总、分期建园计划等。
(五)按总体规划做成模型，个主要景点应附有彩色效果图，一并拍成彩照。图纸和照片，全部交付甲方审核批准。
四、局部详细设计阶段\技术设计阶段
技术设计也称为详细设计。
根据总体规划设计要求，进行每个局部的技术设计。它是介于总体规划与施工设计阶段之间的设计。
平面图比例用1/100~1/500。包括如下图面：
公园出入口设计（建筑、广场、服务小品、种植、管线、照明、停车场）；
各分区设计：主要道路（分布走向宽度、标高、材料、曲线转弯半径、行道树、透景线）；
主要广场的形式、标高；
建筑及小品（平面大小、位置、标高、平立剖、主要尺寸、坐标、结构、形式、主设备材料）；
植物的种植、花坛、花台面积大小、种类、标高；
水池范围、驳岸形状、水底土质处理、标高、水面标高控制；
假山位置面积造型、标高、等高线；
地面排水设计（分水线、江水线、江水面积、明暗沟、进水口、出水口、窖井）；
主要工程的序号；
给水、排水、管线、电网尺寸（埋在地下的深度、标高、坐标、长度、坡度、电杆或灯柱）；
如用方格施工（依据测量基桩，每隔20~50m画出方格）。
另外，根据艺术布局的中心和最重要的方向，做出断面图或剖面图。包括主要建筑的平面图、立面图、剖面图和鸟瞰透视图，以及说明书、初步预算等。

五、施工设计阶段
根据已批准的规划设计文件和技术设计资料和要求进行设计。要求在技术设计中未完成的部分都应在施工设计阶段完成，并做出施工组织计划和施工程序。
在施工设计阶段要做出施工总图、竖向设计图、道路广场设计、种植设计、水系设计、园林建筑设计、管线设计、电气管线设计、假山设计、雕塑设计、栏杆设计、标牌设计；做出苗木表、工程量统计表、工程预算表等。
1．施工总图（放线图）
表明各设计因素的平面关系和它们的准确位置。标出放线的坐标网、基点、基线的位置，其作用一是作为施工的依据，二是作为平面施工图的依据。
图纸包括如下内容：保留现有的地下管线（红线表示）、建筑物、构筑物、主要现场树木等；设计地形等高线（细黑虚线表示）、高程数字、山石和水体（以粗黑线加细线表示）；园林建筑和构筑物的位置（以粗黑线表示）；道路广场、园灯、园椅、果皮箱等（用中等黑线表示）；放线坐标网做出工程序号、透视线等。
2．竖向设计图（高程图）
用以表明各设计因素的高差关系。如山峰、丘陵、高地、缓坡、平地、溪流、河湖岸边、池底、各景区的排水方向、雨水的汇集点及建筑、广场的具体高程等。一般绿地坡地不得小于0.5%，缓坡度在8%~12%，陡坡在12%以上。图纸包括如下内容：
（1）平面图
依竖向规划，在施工总图的基础上表示出现状等高线、坡坎（细红线表示）、高程（红数字表示）；设计等高线、坎坡（黑线表示）、高程（黑色数字表示）、同一地点[以△△/△△(△△)表示]；设计的溪流河湖岸边、河底线及高程、排水方向（以黑色箭头表示）；各景区园林建筑、休息广场的位置及高程；挖方填方范围等（注明填方挖方量）。
（2）剖面图
主要部位的山形、丘陵坡地的轮廓线（用黑粗线表示）及高度、平面距离（黑细线表示）等。注明剖面的起讫点、编号与平面图配套。
3．道路广场设计
主要表明园内各种道路、广场的具体位置，宽度、高程、纵横坡度、排水方向；路面做法、结构、路牙的安装与绿地的关系；道路广场的交接、拐弯、交叉路口、不同等级道路的交接、铺装大样、回车道、停车场等。图纸包括如下内容：
（1）平面图
依照道路系统规划，在施工总图的基础上，用粗细不同线条画出各种道路广场、台阶山路的位置。为主要道路的拐弯处，注明每段的高程，纵横坡度的坡向（黑色细箭头表示）等。混凝土路面纵坡为0.3%~3.5%~5%，横坡为1.5%~2.5%；圆石或拳石路纵坡为0.5%~7%~9%，横坡为3%~4%；天然土路纵坡为0.5%~0.6%~0.8%，横坡为3%~4%。
（2）剖面图
比例一般为1:20。首先画一段平面大样图，表示路面的尺寸和材料铺设方法，然后再其下方作剖面图，表示路面的宽度及具体材料的拼摆结构（面层、垫层、基层等）厚度、做法。每个剖面都编号，并与平面图配套。
另外，还应作路面交接示意图，用细黑线画出坐标网，用粗线画出路边线，用中等线条画路面内铺装材料拼接、摆放等。
4．种植设计图（植物配植图）
主要表现树木花草的种植位置、品种、种植方式、种植距离等。图纸包括如下内容：
（1）平面图
根据树木规划，在施工总图的基础上，用设计图例画出常绿树、阔叶落叶树、针叶落叶树、常绿灌木、开花灌木、绿篱、灌木篱、花卉、草地等具体位置，以及品种、数量、种植方式、距离等。至于如何搭配，同一幅图中树冠的表示不宜变化太多，花卉绿篱的表示也应统一。针叶树可加重突出，保留的现状树与新栽的树应区别表示。复层绿化时，可用细线画大乔木树冠，但不要亚冠下的花卉、树丛花台等。树冠尺寸大小以成年树为标准，如大乔木5~6m，孤立树7~8m，小乔木3~5m，花灌木1~2m，绿篱宽0.5~1m。树种名、数量可在树冠上注明，如果图纸比例小，不易注字，可用编号的形式，在图旁要附上编号树种名、数量对照表。成行树要注上每两株树距离，同种树可用直线相连。
（2）大样图
重点树群、树丛、林缘、绿篱、花坛、花卉及专类园等，可附大样图，比例用1:100。要将组成树群、树丛的各种树木位置画准，注明品种数量，用细线画出坐标网，注明树木间距。在平面图上方做出立面图，以便施工参考。
5．水系设计图
表明水体的平面位置、水体形状、大小、深浅及工程做法。
（1）平面位置图
依竖向规划以施工总图为依据，画出泉、小溪、河湖等水体及其附属物的平面位置。用细线画出坐标网，按水体形状画出各种水的驳岸线、水底线和山石、汀步、小桥等的位置，并分段注明岸边及池底的设计高程。最后用粗线将岸边曲线画成折线，作为湖岸的施工线，用粗线加深山石等。
（2）纵横剖面图
水体平面及高程有变化的地方都要画出剖面图，通过这些图表示出水体的驳岸、池底、山石、汀步及岸边处理的关系。
（3）进水口、溢水口、泄水口大样图
如暗沟、窖井、厕所粪池等，还有池岸、池底工程做法图。
（4）水池循环管道平面图
在水池平面图的基础上，用粗线将循环管道走向、位置画出，标明管径、每段长度、标高以及潜水泵型号，并加简单说明，确定所选管材及防护措施。
6．园林建筑设计图
表现各景区园林建筑的位置及建筑本身的组合、尺寸、式样、大小、高矮、颜色及做法等。如以施工总图为基础画出建筑的平面位置、建筑底层平面、建筑各方向的剖面、屋顶平面、必要的大样图、建筑结构图及建筑庭院中活动设施工程、设备、装修设计。画这些图时，可参考“建筑制图标准”。
7．管线设计图
在管线规划图的基础上，表现出上水（消防、生活、绿化用水）、下水（雨水、污水）、暖气、煤气等各种管网的位置、规格、埋深等。
（1）平面图
在种植设计图的基础上，表示管线机各种井的具体位置、坐标，并标明每段管的长度、管径、高程以及如何接头等，每个井都要有编号。原有干管用红线或黑的细线表示，新设计的管线机检查井，则用不同符号的黑色粗线表示。
（2）剖面图
画出各号检查井，用黑粗线表示井内管线及截门等交接情况。
8．电气管线设计图
在电气规划图的基础上，将各种电器设备、绿化灯具位置及电缆走向位置表示清楚。在种植设计图的基础上，用粗黑线表示出各路电缆的走向、位置及各种灯的灯位及编号、电源接口位置等。注明各路用电量、电缆选型敷设、灯具选型及颜色要求等。
9．假山、雕塑、栏杆、踏步、标牌等小品设计图
做出山石施工模型，便于施工掌握设计意图，参照施工总图及水体设计画出山石平面图、立面图、剖面图，注明高度及要求。
10．苗木表及工程量统计表
苗木表包括编号、品种、数量、规格、来源、备注等，工程量包括项目、数量、规格、备注等。
11．设计工程预算
包括土建部分（按项目估出单价，按市政工程预算定额中的园林附属工程定额计算出造价）和绿化部分（按基本建设材料预算价格制出苗木单价，按建筑安装工程预算定额的园林绿化工程定额计算出造价）。
