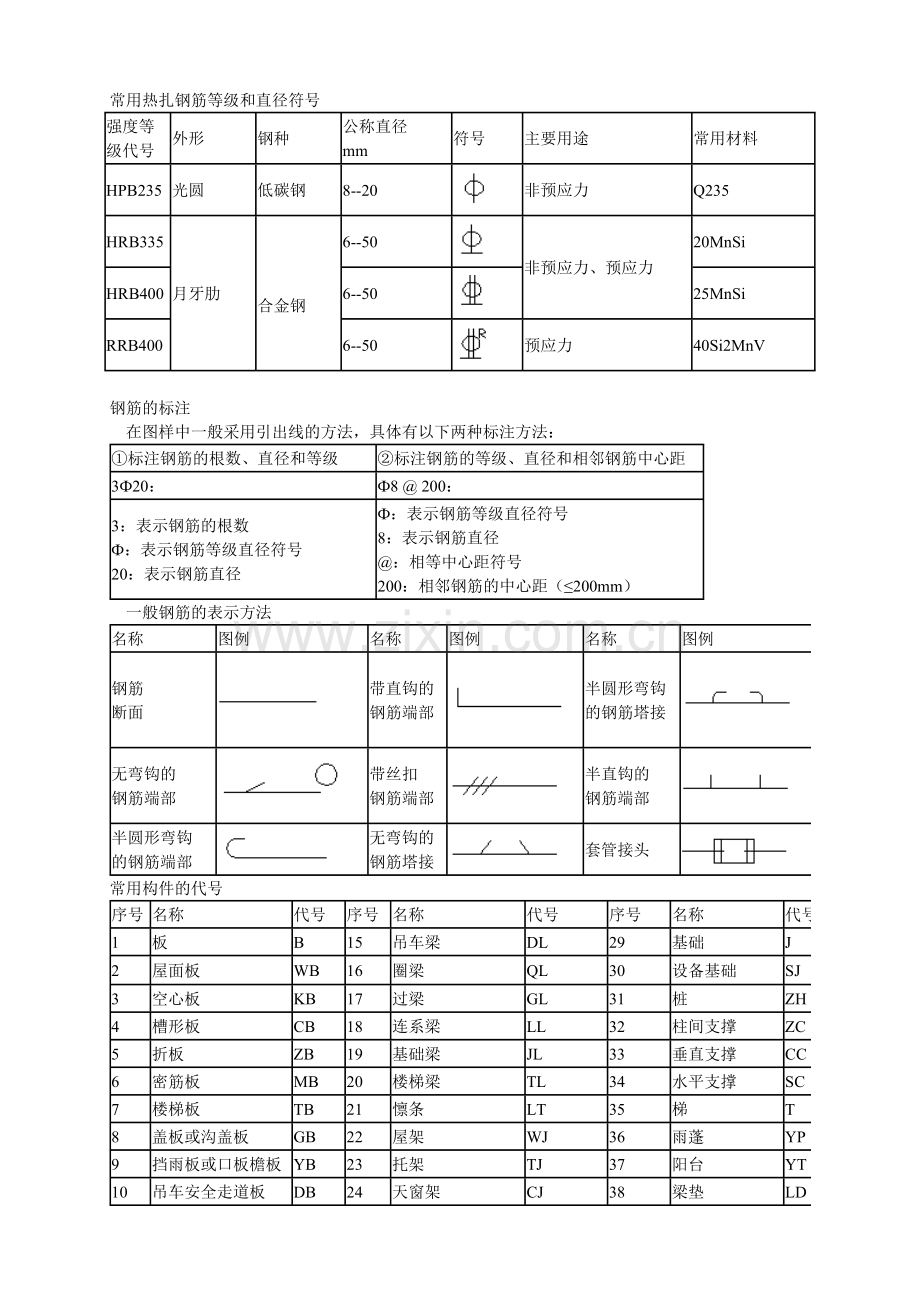

常用热扎钢筋等级和直径符号 强度等 级代号外形钢种公称直径 mm符号主要用途常用材料HPB235光圆低碳钢8-20非预应力Q235HRB335月牙肋 合金钢6-50非预应力、预应力20MnSiHRB4006-5025MnSiRRB4006-50预应力40Si2MnV钢筋的标注 在图样中一般采用引出线的方法，具体有以下两种标注方法：标注钢筋的根数、直径和等级标注钢筋的等级、直径和相邻钢筋中心距320：8 200：3：表示钢筋的根数 ：表示钢筋等级直径符号20：表示钢筋直径：表示钢筋等级直径符号 8：表示钢筋直径：相等中心距符号200：相邻钢筋的中心距（200mm） 一般钢筋的表示方法 名称图例名称图例名称图例钢筋 断面带直钩的 钢筋端部半圆形弯钩 的钢筋塔接无弯钩的 钢筋端部带丝扣 钢筋端部半直钩的 钢筋端部半圆形弯钩 的钢筋端部无弯钩的 钢筋塔接套管接头常用构件的代号序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J2屋面板WB16圈梁QL30设备基础SJ3空心板KB17过梁GL31桩ZH4槽形板CB18连系梁LL32柱间支撑ZC5折板ZB19基础梁JL33垂直支撑CC6密筋板MB20楼梯梁TL34水平支撑SC7楼梯板TB21懔条LT35梯T8盖板或沟盖板GB22屋架WJ36雨蓬YP9挡雨板或口板檐板YB23托架TJ37阳台YT10吊车安全走道板DB24天窗架CJ38梁垫LD11墙板QB25框架KJ39预埋件M12天沟板TGB26钢架GJ40天窗端壁TD13梁L27支架ZJ41钢筋网W14屋面梁WL28柱Z42钢筋骨架GLL250*400 是表示连续梁 250宽 400高（2）是表示梁式两跨的上下各两根直径14螺纹钢：箍筋圆8.加密区间距10公分，非加密区间距20公分（两肢箍）LL250剩400这标注是指连系梁的横切面积宽200高400L:梁KL：框架梁LL：连梁WKL：屋面框架梁基础DL 地梁基础DQL 地圈梁主体QL 圈梁主体L 梁、连梁主体KZL 框架梁主体 WQL 屋圈梁一、箍筋表示方法： 10100/200(2) 表示箍筋为10 ，加密区间距100，非加密区间距200，全为双肢箍。 10100/200(4) 表示箍筋为10 ，加密区间距100，非加密区间距200，全为四肢箍。 8200(2) 表示箍筋为8，间距为200，双肢箍。 8100(4)/150(2) 表示箍筋为8，加密区间距100，四肢箍，非加密区间距150，双肢箍。一、 梁上主筋和梁下主筋同时表示方法 ： 322，320 表示上部钢筋为322, 下部钢筋为320。 212，318 表示上部钢筋为212, 下部钢筋为318。 425，425 表示上部钢筋为425, 下部钢筋为425。 325，525 表示上部钢筋为325, 下部钢筋为525。二、 梁上部钢筋表示方法：（标在梁上支座处） 220 表示两根20的钢筋，通长布置，用于双肢箍。 222+（412） 表示222 为通长，412架立筋，用于六肢箍。 625 4/2 表示上部钢筋上排为425，下排为225。 222+ 222 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、 梁腰中钢筋表示方法： G212 表示梁两侧的构造钢筋，每侧一根12。 G414 表示梁两侧的构造钢筋，每侧两根14。 N222 表示梁两侧的抗扭钢筋，每侧一根22。 N418 表示梁两侧的抗扭钢筋，每侧两根18。四、 梁下部钢筋表示方法：（标在梁的下部） 425 表示只有一排主筋，425 全部伸入支座内。 625 2/4 表示有两排钢筋，上排筋为225，下排筋425。 625 （-2 ）/4 表示有两排钢筋，上排筋为225，不伸入支座，下排筋425，全部伸入支座。 225 + 322（-3）/ 525 表示有两排筋，上排筋为5根。225伸入支座，322，不伸入支座。下排筋 525，通长布置。五、 标注示例：KL7（3）300700 Y50025010100/200(2) 225 N418 （-0.100）425 625 4/2 625 4/2 625 4/2 425 425 225 425 300700N410 KL7(3) 300700 表示框架梁7，有三跨，断面宽300，高700。Y500250 表示梁下加腋，宽500，高250。N418 表示梁腰中抗扭钢筋。10100/200(2) 225 表示箍筋和架立筋。-0.100 表示梁上皮标高。钢筋混凝土粘结锚固能力可以由四种途径得到：钢筋与混凝土接触面上化学吸附作用力，也称胶结力。混凝土收缩，将钢筋紧紧握固而产生摩擦力。钢筋表面凹凸不平与混凝土之间产生的机械咬合作用，也称咬合力。钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力。为了保护钢筋、防腐蚀、防火以及加强钢筋与混凝土的粘结力，在构件中的钢筋外面要留有保护层（图3.3.3）。根据钢筋混凝土结构设计规范规定，梁、柱的保护层最小厚度为25mm，板和墙的保护层厚度为1015mm。正筋就是正弯矩筋,简单的说,就是对于受弯构件来说,如梁板等,下部受拉的部位的钢筋,对于连续梁板,一般就在跨中, 同理,负筋一般在支座处(上部受拉)通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采用搭接连接形式，保证梁各个部位的这个部分钢筋都能发挥其抗拉强度，而且两端应按受拉锚固的钢筋贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。贯通筋既可以是受力钢筋，也可以是架力钢筋。支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋。 至于端支座负筋，中间支座负筋就是两端的和中间的盖筋又名盖铁、扣筋，通常设置在板的支座（端支座，中间支座），位置在板的上皮，其作用是抵抗板的负弯矩，也可以叫板负筋现在板中差不多都有两层，下层筋都是通长的，应该叫主筋，而板负筋是架起来的，板负筋根据设计的不同也不一样，有板上全放的，也有不全放的，不全放的设计一般是长度有梁短跨的1/4吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，是提高梁承受集中荷载抗剪能力的一种钢筋,形状如元宝，又称为元宝筋。 主要作用是：由于梁的某部受到大的集中荷载作用，可能会使梁上引起斜裂缝，特别是力作用在受拉区内，为了使梁体不产生局部严重破坏，同时使梁体的材料发挥各自的作用而设置的，主要布置在剪力有大幅突变部位，防止该部位产生过大的裂缝，引起结构的破坏，就必须配吊筋了，还要加配附加箍筋。“腹筋” 作用：梁的抗扭 它在设计上属构造配筋，即力学上不用设计计算具体力的大小，按国家设计规范的构造要求查得此数据。当梁高大到一定要求时，就得加设腰筋，按多少、加多大规格按构造要求规范查得。1、 什么是负弯矩：在弯矩图上（如果你学过结构力学你可以跳过这一部分），向上弯起的弯矩是正弯矩，反之，向下弯起的弯矩就是负弯矩；打个比方，你用手拗一只筷子，向下拗的时候，是筷子下部先断；这是正弯矩，向上拗的时候，是是筷子上部先断，这是负弯矩；明白了正负弯的区别，你就可以往下看了； 2、为抵抗负弯矩而设置的钢筋就叫负弯矩筋，在工地上常常简称为“负筋”，一般来说，常碰到的负弯矩筋有两种，一种是楼板与梁交接的地方，也就是楼板“生根”的地方，在这个地方，在楼板受力的影响下，应该是梁面受力，对楼板来说，这就是负弯矩筋，一般长度为跨过梁面1米左右；另一种就是梁的支座处，因为梁支端两端受向下的弯矩，在梁支座处，存在负弯矩，这是一个关键部位，常按锚固要求放一定的负筋3、 依据GB50010-2002,在温度,收缩应力较大的现浇板区域内,钢筋间距宜取为150200MM,并应在板的未配筋表面布置温度收缩钢筋. 温度收缩钢筋可利用原有钢筋贯通布置,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：1。标注钢筋的根数、直径和等级 ：320 3：表示钢筋的根数 ：表示钢筋等级直径符号20：表示钢筋直径2。标注钢筋的等级、直径和相邻钢筋中心距8 200： ：表示钢筋等级直径符号8：表示钢筋直径 ：相等中心距符号200：相邻钢筋的中心距（200mm）各类钢筋的表示方法1 梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与蜚加密区的不同间距及肢数需用斜线/分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。例：A10-100/200(4)，表示箍筋为级钢筋，直径10，加密区间距为100，非加密区间距为200，均为四肢箍。A8-100(4)/150(2)，表示箍筋为级钢筋，直径8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。需要注意的是此处表示间距不是用，而是用。当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线/将其分隔开来。注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。例：13A10-150/200(4)，表示箍筋为级钢筋，直径10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。18A12-120(4)/200(2)，表示箍筋为级钢筋，直径12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。2 梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。注写时，须将架立筋写入括号内。例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。当梁的上部和下部纵筋均为贯通筋，且各跨配筋相同时，此项可加注下部纵筋的配筋值，用分号；将上部与下部纵筋的配筋值分隔开来。例：3B22;3B20表示梁的上部配置3B22的贯通筋，梁的下部配置3B20的贯通筋。3 梁支座上部纵筋当上部纵筋多于一排时，用斜线/将各排纵筋自上而下分开。例：梁支座上部纵筋注写为6B25 4/2，表示上一排纵筋为4B25，下一排纵筋为2B25。注意：上述表示中25与4/2之间有一个空格，这个空格不可忽略，否则将出现错误。当同排纵筋有两种直径时，用加号将两种直径的纵筋相联，注写时角筋写在前面。例：梁支座上部有四根纵筋，2B25放在角部，2B22放在中部，在梁支座上部应注写为2B25+2B22。当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。4 梁下部纵筋当下部纵筋多于一排时，用斜线/将各排纵筋自上而下分开。例：梁下部纵筋注写为6B25 2/4，则表示上一排纵筋为2B25，下一排纵筋为4B25，全部伸入支座。注意：上述表示中25与2/4之间有一个空格，这个空格不可忽略，否则将出现错误。当同排纵筋有两种直径时，用加号将两种直径的纵筋相联，注写时角筋写在前面。当梁下部纵筋不全部伸入支座时，将梁下部纵筋减少的数量写在括号内。例：梁下部纵筋注写为6B25 2(-2)/4，则表示上排纵筋为2B25，且不伸入；。一排纵筋为4B25，全部伸入支座。梁下部纵筋注写为2B25+3B22(-2)/5B25，则表示上排纵筋为2B25和3B22，其中2B22不伸入支座；下一排纵筋为5B25，全部伸入支座。5 侧面纵向构造钢筋或侧面抗扭纵筋当梁某跨侧面布有抗扭纵筋时，须在该跨的适当位置标注抗扭纵筋的总配筋值，并在其前面加号。例：在梁下部纵筋处另注写有*6B18时，则表示该跨梁两侧各有3B18的抗扭纵筋。梁编号由梁类型代号、序号、跨数及有无悬挑代号组成，应符合下表的规定。梁类型代号：梁类型注：(XXA)为一端有悬挑，(XXB)为两端有悬挑，悬挑不计入跨数。例：KL7(5A)表示第7号框架梁，5跨，一端有悬挑；L9(7B)表示第9号非框架梁，7跨，两端有悬挑。AKL5-4(1)400x150第5-4号暗框梁，跨数为1，梁宽400，高150括号内如果是（2A)即2跨，一端悬挑如果是（2B）即2跨，两端悬挑钢筋种类常用热轧钢筋按强度级别分为HPB235、HRB335、HRB400、HBB500四级。钢筋混凝土结构中所用钢筋有热轧钢筋、余热处理钢筋、钢绞线、冷轧带肋钢筋、冷拉钢筋、冷拔钢丝、冷轧扭钢筋等。热轧钢筋是经热轧成型并自然冷却的成品钢筋，分为热轧光圆钢筋与热轧带肋钢筋。热轧光圆钢筋为HPB235级钢筋；热轧带肋钢筋有月牙肋钢筋和等高肋钢筋，月牙肋钢筋为HBB335、HRB400级钢筋；等高肋钢筋为HBB500级钢筋。 一般钢筋的强度标准值fyk（N/mm2）： 种类符号 d（mm） fyk热轧钢筋 新 HPB235（Q235） 820 235旧 级（A3、AY3） 235新 HRB335（20MnSi） 650 335旧 级（20MnSi、20MnNb（b） d25 335 d=2540 315新 HRB400 (20MnSiV、20MnSiNb、20MnTi) O 650 400旧 级（25MnSi） O 370新 RRB400 (K20MnSi) OR 840 400旧 级（40Si2MnV、45SiMnV、45Si2MnTi） O 540注（新）：1、热轧钢筋直径d系指公称直径； 一般钢筋的抗拉、抗压强度设计值fy、fy（N/mm2）：种类 符号 d（mm） fy fy热轧钢筋 新 HPB235（Q235） 820 210 210旧 级（A3、AY3） 210 210新 HRB335（20MnSi） 650 300 300旧 级（20MnSi、20MnNb（b） d25 310 310 d=2540 290 290新 HRB400 (20MnSiV、20MnSiNb、20MnTi) O 650 360 360旧 级（25MnSi） O 340 340新 RRB400 (K20MnSi) OR 840 360 360旧 级（40Si2MnV、45SiMnV、45Si2MnTi） O 500 400注（新）：在钢筋砼结构中，轴心受拉和小偏心受拉构件的钢筋抗拉强度设计值大于300N/mm2时，仍应桉300n/mm2取用。答案补充 下面加了一横的钢筋符号表示HRB335钢筋，即二级钢（低合金螺纹钢）加了一横又多了一竖又表示HRB400钢筋，即三级钢（低合金螺纹钢）答案补充 中一样的字符表示的HPB235钢筋即一级钢筋,平常说的圆钢，屈服点为235mpa 中一样的字符下边带一横是HRB335钢筋，即二级钢筋 ,螺纹钢，屈服点为335mpa 中间两竖下边有一横是HRB400RRB400钢筋，即三级钢筋，高强钢筋，屈服点为400mpa-是否像下面的图:其表示为:二级钢筋HPB235答案补充加一横又多一竖的是:三级钢筋HRB335答案补充 第一个呼图是:二级钢筋HPB235;第二个图是:三级钢筋HRB335-下面加了一横的钢筋符号表示HRB335钢筋，即二级钢（低合金螺纹钢）加了一横又多了一竖又表示HRB400钢筋，即三级钢（低合金螺纹钢）-下面加了一横的钢筋符号表示二级钢，加了一横又多了一竖又表示三级
