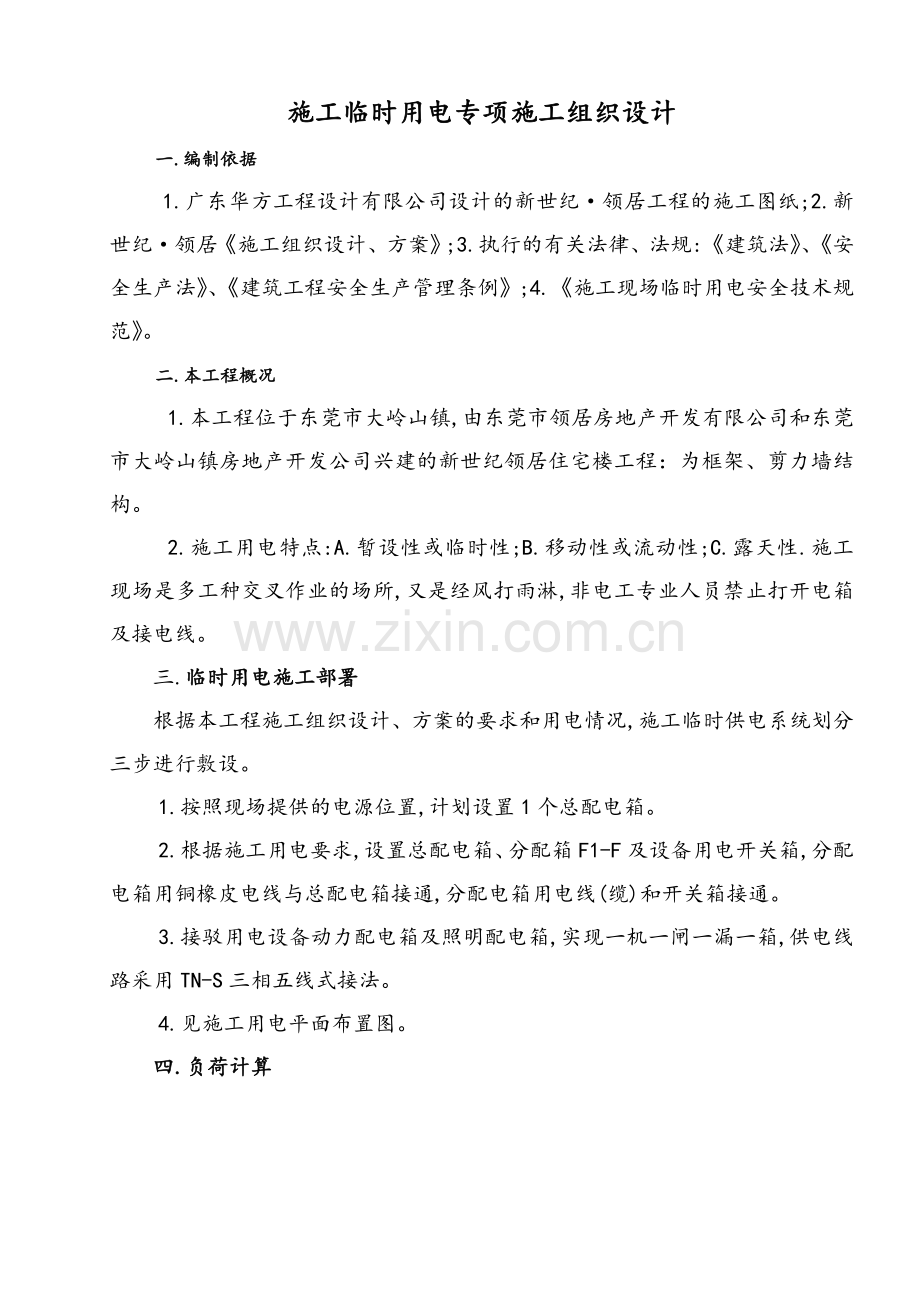

施工临时用电专项施工组织设计
一.编制依据
1.广东华方工程设计有限公司设计的新世纪·领居工程的施工图纸;2.新世纪·领居《施工组织设计、方案》;3.执行的有关法律、法规:《建筑法》、《安全生产法》、《建筑工程安全生产管理条例》;4.《施工现场临时用电安全技术规范》。
二.本工程概况
1.本工程位于东莞市大岭山镇,由东莞市领居房地产开发有限公司和东莞市大岭山镇房地产开发公司兴建的新世纪领居住宅楼工程：为框架、剪力墙结构。
2.施工用电特点:A.暂设性或临时性;B.移动性或流动性;C.露天性.施工现场是多工种交叉作业的场所,又是经风打雨淋,非电工专业人员禁止打开电箱及接电线。
三.临时用电施工部署
根据本工程施工组织设计、方案的要求和用电情况,施工临时供电系统划分三步进行敷设。
1.按照现场提供的电源位置,计划设置1个总配电箱。
2.根据施工用电要求,设置总配电箱、分配箱F1-F及设备用电开关箱,分配电箱用铜橡皮电线与总配电箱接通,分配电箱用电线(缆)和开关箱接通。
3.接驳用电设备动力配电箱及照明配电箱,实现一机一闸一漏一箱,供电线路采用TN-S三相五线式接法。
4.见施工用电平面布置图。
四.负荷计算

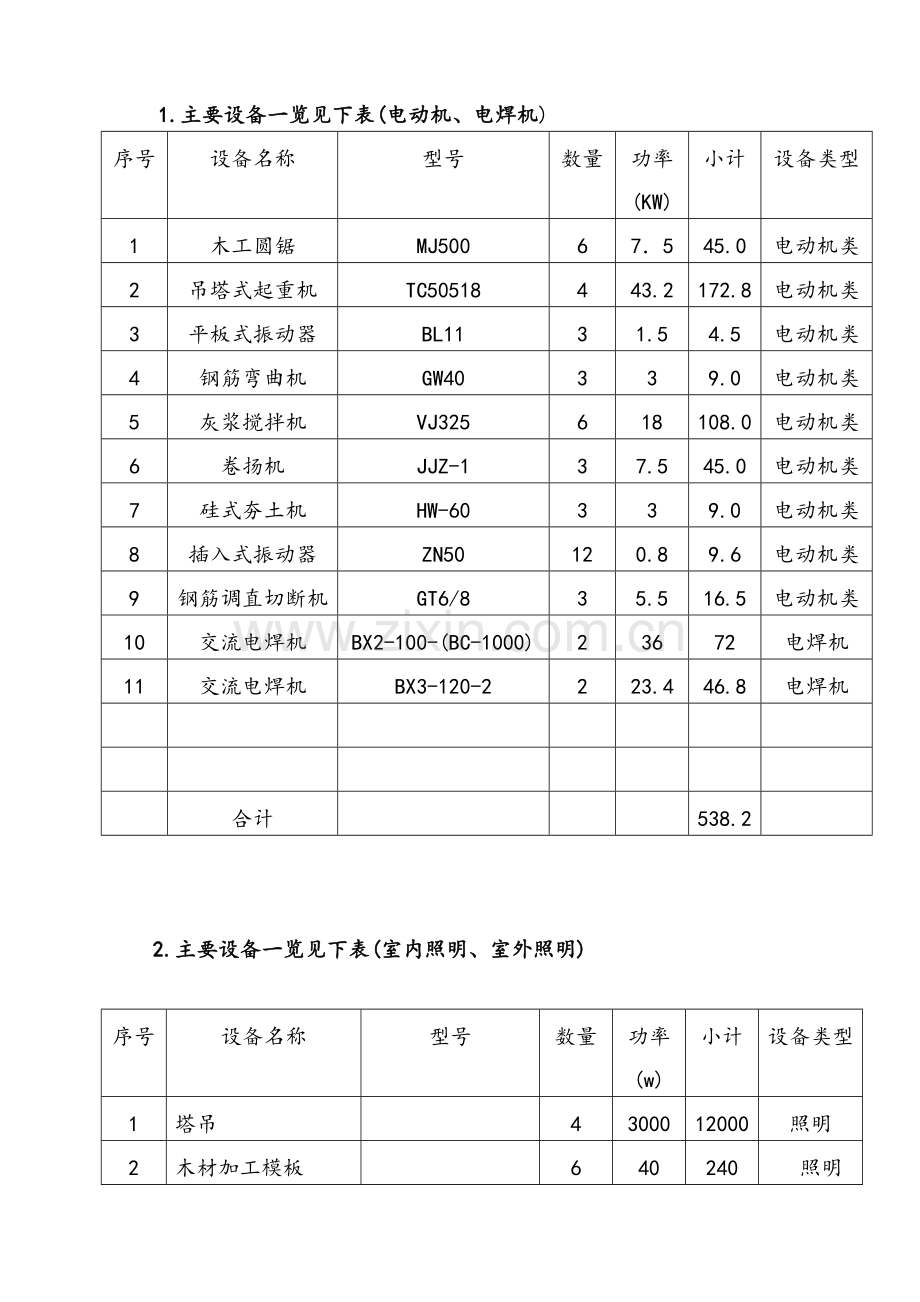

1.主要设备一览见下表(电动机、电焊机)
序号
设备名称
型号
数量
功率
(KW)
小计
设备类型
1
木工圆锯
MJ500
6
7．5
45.0
电动机类
2
吊塔式起重机
TC50518
4
43.2
172.8
电动机类
3
平板式振动器
BL11
3
1.5
4.5
电动机类
4
钢筋弯曲机
GW40
3
3
9.0
电动机类
5
灰浆搅拌机
VJ325
6
18
108.0
电动机类
6
卷扬机
JJZ-1
3
7.5
45.0
电动机类
7
硅式夯土机
HW-60
3
3
9.0
电动机类
8
插入式振动器
ZN50
12
0.8
9.6
电动机类
9
钢筋调直切断机
GT6/8
3
5.5
16.5
电动机类
10
交流电焊机
BX2-100-(BC-1000)
2
36
72
电焊机
11
交流电焊机
BX3-120-2
2
23.4
46.8
电焊机

合计

538.2

2.主要设备一览见下表(室内照明、室外照明)

序号
设备名称
型号
数量
功率(w)
小计
设备类型
1
塔吊

4
3000
12000
照明
2
木材加工模板

6
40
240
照明
3
仓库及棚仓库

4
60
240
照明
4
浴室、厕所

3
40
120
照明
5
钢筋室外加工

3
60
180
照明
6
发电站及变电所

1
60
60
照明
7
办公室、实验室

5
60
300
照明
8
合计

13140

3.负荷计算
1).根据设备一览表和经验公式P=K0(K1∑P1/cos¢+K2∑P2+K3∑P3+K4∑P4),计算主休部分负荷。（K0取值范围为0.5-1.1）
式中K0、K1、K2、K3、K4为需要系数,根据现场实际情况分别取1.05、0.5、0.5、0.8、和1.0。
∑P1电动机额定功率统计为419.4KW
∑P2电焊机额定容量118.8KVA
∑P3室内照明估计1.2KVA
∑P4室外照明12 KVA
P=1.05(0.5X419.4/0.75+0.5X118.8+0.8X1.2+1.0X12)=351.96KVA
2).变压器选择
查表得知,型号为SL7-500/10变压器额定容量为500KVA>447.2KVA可满足要求。故选取变压器容量为500KVA，型号为SL-500/10。
4.配电导线截面计算
1）.变压器与总电箱连接线
按导线的允许电流选择
三相五线制低压线路上的电流可按下式计算:
I=1000P/ √¯3.U.C0SΦ=713A
由导线允许电流,计算电流I=713A,查表得知,所需导线截面为240MM2,型号为TJ型(铜线)。
2).总电箱与分配电箱连接线
①支路负荷计算
A.总箱-F1:
吊塔起重机2台: 43.2KW X 2 = 86.4 KW
平板式捱动器3台: 3.0 KW X 2 =6.0 KW
插入式振动器2台: 0.8 KW X 8 =6.4 KW
交流电焊机2台: 36KW X 2 =72 KW
电流电焊机1台: 23.4 KW X 2 =46.8 KW
照明: 6 .5KW
P0=P动+P焊+P照=164.8+118.8+9.0=292.6kw
根据现场实际情况分别取系数1.05、0.6、0.5和1.0。
计算：P1=1.05(0.6X98.8/0.75+0.5X118.8+1X6.5)=152.2KW
电流计算:
I1=1000P1/3¹ ².U.COSΦ=1000X152.2/1.732½X380X0.7=308.33A
导线选择: 查表得知,I=308.33A,截面185mm2BLX铜芯橡皮线,可满足要求。
故选3根185mm2及2根95mm2铜芯橡皮线。
B.总箱-F总分配箱:
吊塔起重机2台: 43.2KW X 2= 86.4 KW
钢筋弯曲机3台: 9 .0 KW
钢筋调直切断机3台: 16.5 KW
交流电焊机2台: 72.0 KW
电流电焊机1台: 23.4 KW X 1 =23.4 KW
插入式振动器8台: 0.8 X 4= 3.2 KW
平板式振动器2台: 2 .2 KW
照明 6.5KW
P0 =P动+P焊+P照=117.3+95.4+6.5=219.2 KW
根据现场实际情况,分别取系数为1.05 、 0.6、 0.5 、 1.0。
计算： P2=1.05(0.6X117.3/0.75+0.5X95.4+1X6.5)=148.04 KW
电流计算:
I2=1000P 2 ／√3XUXC0SΦ=1000 X 148.04/1.732½X380X0.7=321.3A
导线选择: 查表得知,I=321.3A,截面185mm2、BX型(铜芯橡皮线)
故选3根185mm2,2根95mm2铜芯橡皮线。
3）.总箱到分配电箱导线架空敷设,相色: A相线: 黄色; B相线, 绿色; C相线, 红色;工作零线:蓝色; 保护零线:黄绿色。
4）.设备用电及照明用电线路按用量进行选用,相色与主线相同,导线主要选用橡皮铜线。
5．各级熔断器、漏电断路器动作电流及时间的选择计算
总开关型号：1000A自动空气开关
接地电阻：≤4Ω
漏电开关型号：500A DZ20LQ-500/4300
380V 动作电流：300mA
动作时间：0.2S
300A DZ15LE-300/4901
380V 动作电流：300mA
动作时间：0.2S
63A DZ47LEC63
380V 动作电流：300mA
动作时间：0.1S
16A DZ47LEC16
220V 动作电流：300mA
动作时间：0.1S
保险丝型号：30A
刀闸型号： 三相 60A 30A
单相 30A
分干线载面：16mm2 35mm2 50mm2
五.开关设备选用::
施工现场的开关设备主要由各种开关电器组合而成的配电箱,开关箱,并成为整个临时用电系统的枢纽。为了确保临时用电的安全,配电箱和开关箱必须在技术上采用合理的组成结构形式,并与施工临时用电工程配电线路相适应,在保护方面采用TN-S系统.
1.总配电箱、分配箱、开关箱结构形式见附页两种组合形式. 总配电箱的仪表可装箱门上.
2.分配电箱、开关箱采用图附页所示结构形式.
3. 总配电箱若没有设置一级漏电保护器,则分配电箱中必须装设漏电保护器.此时, 总配电箱中漏电保护器的位置可用熔断器或具有短路和过栽保护功能的自动开关代替,而分配电箱中熔断器位置应用漏电保护器(具有开关,短路和过载保护功能)取代.
4.工地用电设备的控制箱根据设备要求进行开关电器的结构组合.

六、临时用电布置图、系统图（见附页）

七、安全用电技术防护措施及防火要求
. 1．本工程施工现场主供电回路采用三相五线制，即：三级配电二级保护供电。
2．专用保护零线由配电室的保护零线引出。保护零线的统一标志为绿/黄双色线，在任何情况下都不许使用绿/黄双色线作负荷线。作防雷接地的电气设备，必须同时作重复接地。同一台电气设备的重复接地与防雷接地可使用同一个接地体。接地电阻应符合重复接地电阻值的要求，现场严禁用大地作相线或工作零线。
3．施工现场的配电线路的敷设方式：室外线路主要用绝缘导线穿PVC塑料管埋地、沿围墙或部分架空敷设。
4．架空线应为绝缘线，满足负荷和机械强度要求，严禁架设在树木及脚手架上，最大弧垂距地面≥4米，电杆的材质、直径、埋深等符合规范要求。架空心档距≤35米，导线排列间距≥0.3米。一般场所架空高度距地平面为4米，机动车道为6米。
5．配电箱与开关箱的安装：现场应设总配电箱（或总配电室），总配电箱以下设分配电箱，分配电箱以下设开关箱，开关箱以下就是各级用电设备。
6．各级熔断器、漏电空气断路器剩余动作电流及动作时间的配置：
（1）保护总干线的漏电开关:额定动作电流不大于300mA，动作时间为0.2S；
（2）保护分干线的漏电开关:额定动作电流可选择100-150 mA、额定动作时间为0.1S；
（3）第三级漏电保护开关（即单台设备保护），其额定动作电流按下述原则选择：
◇设备额定电流IC≤30A 额定漏电动作电流IAn=30mA
◇设备额定电流IC≥30A 额定漏电动作电流IAn=IC/1000mA，额定动作时间为0.1S。
7．用熔断器作短路保护时，熔体额定电流应不大于电缆线路或绝缘导线穿管敷设线路的导体允许载流量的2.5倍、或明敷绝缘导线允许载流量的1.5倍。
8.接地保护与防雷保护
(1)本供电系统设重复接地和防雷接地;
（2）漏电保护器装于总隔离开关负荷侧，N线在进线端做重复接地，并另引保护零线PE；设备载荷开关同时具备短路和过载保护功能，总隔离开关设熔断器；
（3）采用具有专用保护零线的TN-S系统。即在TN-S系统中，保护零线应夸用，不得做工作零线使用。所有电器设备的外壳和保护零线均应与专用保护零线相连接，专用保护零线颜色为黄/绿相间双色线；
（4）如做人工接地体，应垂直设置。接地体采用Ф50钢管，单根长度为2.5米，间距5.0米。接地体连线采用40×4扁钢。扁钢焊接时，搭接长度不小于80mm；接地连接线埋深距地面0.8米，接地电阻小于4Ω
(5)物料提升机、超高物均应利用建筑物的防雷接地系统作为防雷保护，接地电阻不得大于10Ω，否则应另做防雷接地。
八、安全用电操作规定
1．为防止停、送电时电源手动开关带负荷操作，以及便于对用电设备在停、送电时进行监护，配电箱、开关箱之间应当遵循一个合理的操作顺序。
停电：开关箱→分配电箱→总配电箱
送电：总配电箱→分配电箱→开关箱
2．现场电工必须严格遵守用电操作规程、安装规程、安全规程。维修电气设备时应尽量断开电源，验明单相无电，并在开关的手柄上挂上“严禁合闸、有人工作”的标示牌后方能工作；未经验电，则应按带电作业的规定进行操作。
3．现场电工不得随意调整自动开关脱扣器的整定电流或开关、熔器内的熔体规格，对总配电柜、干线、重要分干线及大型施工机械的配电装置作上述调整时，必须得到电气工程师的同意后方能进行。
4．在建工程的外侧边缘（含脚手架）与外边线之间应保持安全操作距离，即≥4米；小于安全操作距离时，应采取防护措施，即：增设屏障、遮栏、围栏，并悬挂醒目的警告标志；
5．专用保护零线按规范设置，与工作零线不得混接；
6．工作接地电阻、保护接地电阻、重复接地电阻≤4Ω，防雷接地电阻≤10Ω；
九、安全用电要求
（一）架空线路安全要求
1．电杆要求
（1）架空线必须设在专用电杆上，严禁架设在树木、脚手架上；
（2）电杆应用砼杆或木杆，木杆的梢径应大于130mm、电杆的埋深应为长度的1/10加0.6m。土质松软时必须做加固处理，转角杆和末端杆应用拉线加固，电杆周围严禁堆放其他物品。
2．线路要求
（1）电缆穿越建筑物和易受机械损伤的场所时，必须加防护套管；
（2）橡皮电缆架空敷设时，应沿墙壁或电杆设置，严禁使用金属裸线作绑线；
（3）配电箱的引入、引出线必须从箱下进出，配电箱的引出口必须加护套管，进出电线应排列整齐；
（4）施工现场严禁使用花线，线路不得有破皮漏电、绝缘老化现象发生；
（5）电线接头实行“三包”，即先黄蜡带、再黑胶布、最后为防水绝缘塑料胶带,接头不得直接受拉。
（二）配电箱与开关箱布设要求
1．三级配电、两级保护：总配电箱、分配电箱、开关箱；分配电箱和开关箱必须经漏电开关保护；
2．配电箱、开关箱必须防雨、防尘，必须上锁；室外电箱应有防雨措施，不得使用木质材料制作，须用标准箱并标明名称、用途及作业分路标志、编号及责任人，实行专人管理和使用，非专业操作人员严禁进行接线等配电作业；
3．箱内电器安装应左大右小：大容量的电器在左面，小容量的电器在右面；箱内电器应安装在金属或非木质的绝缘板上，开关电器的所有正常不带电的金属部位均应做可靠的保护接零；
4．总配电箱必须装设总隔离开关和分路隔离开关、总熔断器和分熔断器（或总自动开关和分路自动开关）；
5．配电箱的配置和接线应与总配电箱及配电线路相适应，必须安装漏电保护器；
6．漏电保护器应装设在配电箱、开关箱电源隔离开关的负荷侧，开关内的漏电保护器其额定漏电动作电流不大于30mA，额定漏电动作时间不小于0.1s;潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产器，其额定漏电动作电流和时间分别为15mA和0.1s；
7．漏电保护器必须按产品说明书安装、使用。正在使用的漏电保护器必须每月检查，闲置很久的漏电保护器必须检查后方可使用，有问题的漏电保护器必须及时修理或更换。
（三）照明用电、电动工具布设要求
1．室内灯具装设不得低于2.4米，特殊环境的照明、电动工具的使用，器材使用和线路架设必须符合国家的安全用电规范；
2．移动灯具和电动工具必须使用必须使用橡皮电缆，并且不得破皮和绝缘老化；
3．临时宿舍内严禁私拉线路和电炊具、电炉；
4．长期停用和新领用的电动工具使用前应进行检查，金属外壳的电动工具应做好保护接地或保护接零后方能使用，严禁一台开关接二台及二台以上的电动设备；
5．电动工具必须采用铜芯橡套软电缆，并防止重物压伤电缆；移动时严禁手提电源线或转动部份，突然停电、因故离开现场和工作完毕后，必须在电源侧将电源断开；
6．照明灯线应用护套线，不准使用花线，室内安装高度H≤2.4米、室外安装高度H≥3米,达不到距离要求的应采用安全电压；外灯及潮湿场所必须使用安全电压，照明开关箱与动力配电箱分开设置，单箱回路照明开关箱内必须装设漏电保护器。
（四）机械设备布设要求
1．物料提升机主机应设置防雨棚，坡向提升机外侧，便于观察；
2．焊接机械应设置在防雨和通风良好的地方，焊接现场不准堆方易燃易爆物品；
3．焊接机械的二次线宜采用YHS型橡皮护套铜蕊多股软电缆，电缆的长度应不大于30米；
4．一般场所应选用Ⅱ类手持式电动工具，并应装设额定动作电流不大于15mA，额定漏电动作时间小于0.1S的漏电保护器;
5．平板振动器、地面抛光机、水磨石机的负荷线必须采用耐气候型的橡皮护套铜蕊软电缆。
（五）安全用电特别要求
1．行“三相五线”制：工作零线与保护零线分开，所有机械设备均作接零，保护零线除在工作接地线或总配电箱电源从零线引出外在任何地方不得与工作零线有电气连接。配电箱中的接线，防止通过铁质箱壳形成电气连接。保护零线截面积应不小于工作零线的截面积，同时满足机械强度要求。保护零线、工作零线不能作重复接地，所有机械金属外壳均重复接地；
2．开关箱与用电设备之间实行“一机、一箱、一闸、一漏”：即一台设备专用一个开关箱、一个闸刀、一个专用与设备匹配的漏电断路器，防止一机多闸引起误动作事故；
3．大型机械设备设专线，专人操作；安装、拆卸按审批的方案操作。
十、安全用电消防制度
1．严格执行中华人民共和国《消防法》和省、市有关消防法规；
2．执行动火申请审批制度，重点防火部位等处确保用电安全。施工现场必须配备足够的绝缘灭火器材，灭火器材应放在方便易取的地方。灭火器材应定期检查，发现失效应立即更换。
3．照明灯具与燃料之间应保持一定的距离，普通灯具不宜小于300mm，聚光灯、碘钨灯具不宜小于500mm，且不得直接照射易燃物；
4．一旦发生火灾，应立即切断电源，再用砂土覆盖或用二氧化碳灭火器灭火，绝对不能用水或一般酸碱泡沫灭火器灭火，否则可能发生触电事件；
5．施工现场、办公室、临时宿舍、维修间及工作间不得使用超过100W的白炽灯，大功率的室外施工照明灯具（1KW及以上）下方不得堆放易燃、易爆物品。灯具与易燃、易爆物品的距离不得小于3米；
6．不得在电线上悬挂衣服和其它物件。
