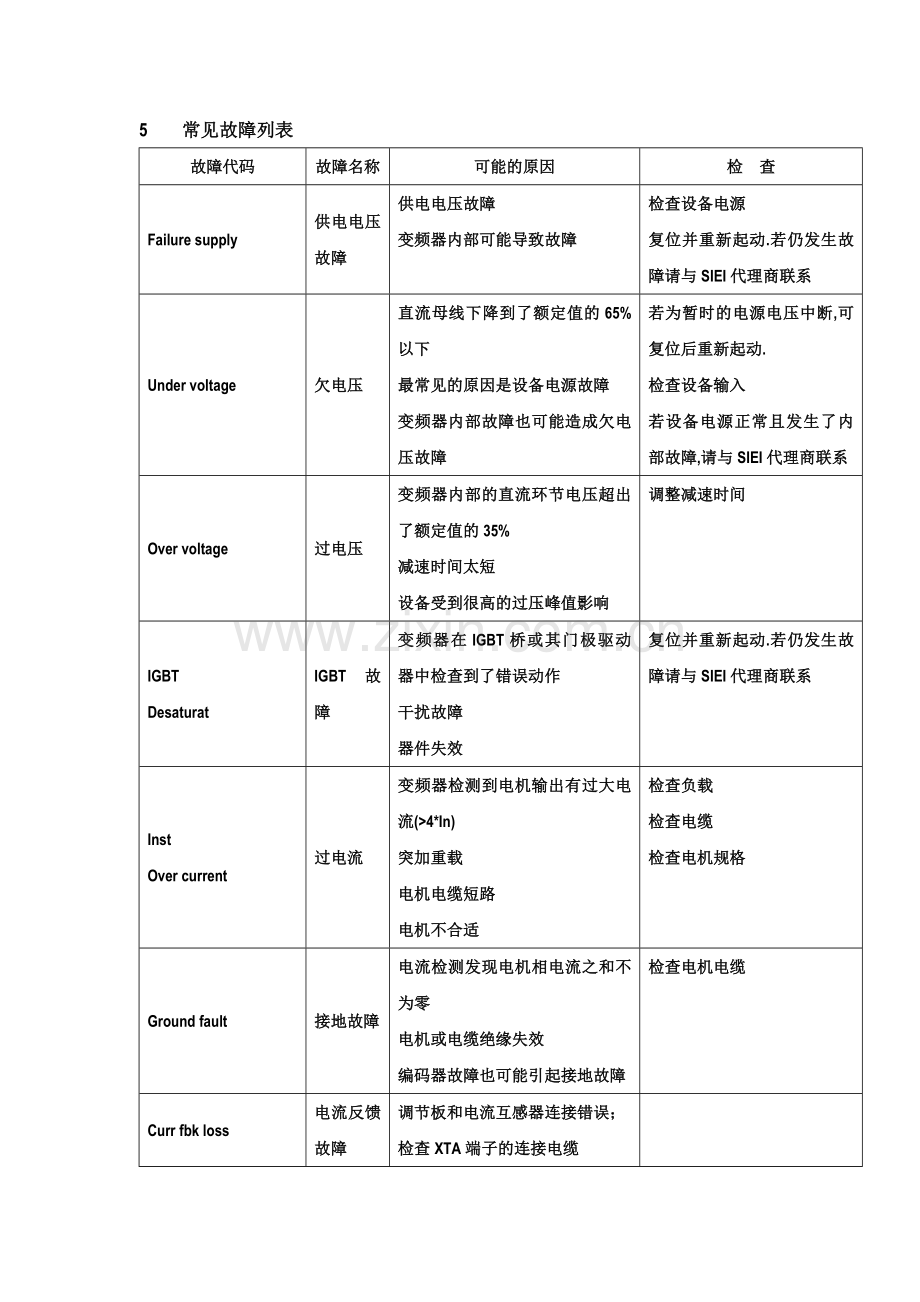

常见故障列表.doc

5 常见故障列表
故障代码
故障名称
可能的原因
检 查
Failure supply
供电电压故障
供电电压故障
变频器内部可能导致故障
检查设备电源
复位并重新起动.若仍发生故障请与SIEI代理商联系
Under voltage
欠电压
直流母线下降到了额定值的65%以下
最常见的原因是设备电源故障
变频器内部故障也可能造成欠电压故障
若为暂时的电源电压中断,可复位后重新起动.
检查设备输入
若设备电源正常且发生了内部故障,请与SIEI代理商联系
Over voltage
过电压
变频器内部的直流环节电压超出了额定值的35%
减速时间太短
设备受到很高的过压峰值影响
调整减速时间
IGBT
Desaturat
IGBT故障
变频器在IGBT桥或其门极驱动器中检查到了错误动作
干扰故障
器件失效
复位并重新起动.若仍发生故障请与SIEI代理商联系
Inst
Over current
过电流
变频器检测到电机输出有过大电流(>4*In)
突加重载
电机电缆短路
电机不合适
检查负载
检查电缆
检查电机规格
Ground fault
接地故障
电流检测发现电机相电流之和不为零
电机或电缆绝缘失效
编码器故障也可能引起接地故障
检查电机电缆
Curr fbk loss
电流反馈故障
调节板和电流互感器连接错误；
检查XTA端子的连接电缆

Module OT
模块过热
IGBT模块温度太高
风机故障功率元件IGBT故障
过负荷电流周期太快

Heatsink OT
散热器过热
GBT模块温度太高
风机故障功率元件IGBT故障
过负荷电流周期太快

Motor OT
电机过热
变频器由电机温度模型检测出电机过热
电机过载
减少电机负载
若电机没有过热则检查温度模块
Heatsink S OT
散热器传感器过热
环境温度太高
风机故障
散热片太脏
检查冷却气流
检查散热气是否不干净
检查环境温度
Regulation S OT
调节板传感器过热
调节板温度太高
环境温度太高
检查环境温度
检查冷却气流
Intake air S OT
环境温度传感器过热
冷却空气温度太高
风机故障
冷却口堵塞
检查风机
检查变频器的冷却口
Cont fbk fail
接触器反馈故障
变频的主接触器故障
检查变频器的接触器
Commcardfault
通讯故障
变频器通讯故障

复位重新起动,若再次出现请与SIEI代理商联系
Appl card fault
选件卡故障
选件板的读入失败
检查安装
若安装正确,请与SIEI代理商联系
Drive overload
变频器过载
变频器过载

Motor overload
电机过载
电机过载
减少电机负载
BU overload
制动单元过载
制动单元过载

Data lost
数据丢失

Brake fbk fail
抱闸反馈故障

Sequencer

装置上电或复位时，接通输入连着24V
装置配置为运行端子

Door fbk fail
门驱反馈故障

Over speed
超速

IGBTdesat repet
IGBT故障
变频器在IGBT桥或其门极驱动器中检查到了错误动作
干扰故障
器件失效
复位并重新起动.若仍发生故障请与SIEI代理商联系
WatchDOG user
处理器看门狗
干扰故障
元件失效
对复位后重新起动,若故障再次发生,请联系SIEI代理商
External fault
外部故障
在外部数字输入中检测出故障
检查外部故障电路或器件
Spd fbk loss
速度反馈丢失
编码器未接
编码器连接不正确
检查编码器
