129团新建小区通信管道工程
目 录
I、设 计 说 明 3
一．工程项目总述 3
1.1 概况 3
1.2 主要工程量 3
1.3 工程投资分析 3
二．设计文件的编制说明 5
2.1 设计文件的编制依据 5
2.2 本次工程涉及的区域及应解决的问题 5
2.3 通信管道路由的确定 5
2.4 人孔和管材的选型 5
2.5 工程设计说明 5
3.1 放坡系数 6
3.2 管道土方量计算公式 6
3.3 人孔(手孔)土方量计算 7
3.4 各程式管道基础每百米包含的材料种类、数量及造价 8
3.5各程式管道包封每米包含的材料种类、数量及造价 8
四．工程技术要求及注意事项 9
4.1 施工复测 9
4.2 管道与其他地下管线及建筑物间的最小净距 9
4.3 管道的埋设深度 10
4.4 铺设管道材料的选用 11
4.5 新建人（手）孔的技术要求 12
4.6 管道的铺设 13
4.7 施工单位注意事项 13

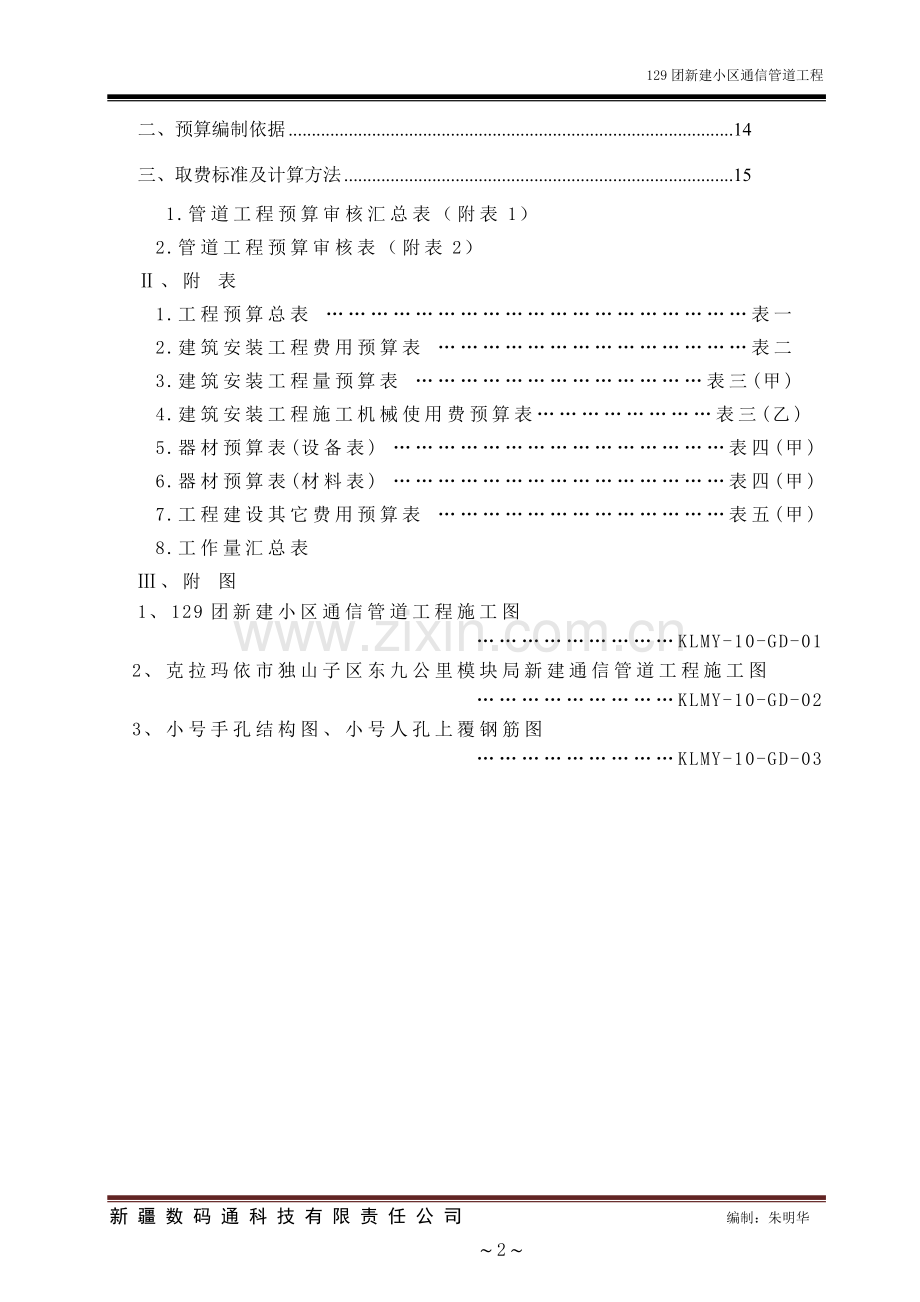

Ⅱ、预算编制说明 14
一、投资比例以及预算依据 14
二、预算编制依据 14
三、取费标准及计算方法 15
1.管道工程预算审核汇总表（附表1）
2.管道工程预算审核表（附表2）
Ⅱ、附 表
1.工程预算总表 …………………………………………………表一
2.建筑安装工程费用预算表 ……………………………………表二
3.建筑安装工程量预算表 …………………………………表三(甲)
4.建筑安装工程施工机械使用费预算表……………………表三(乙)
5.器材预算表(设备表) ………………………………………表四(甲)
6.器材预算表(材料表) ………………………………………表四(甲)
7.工程建设其它费用预算表 …………………………………表五(甲)
8.工作量汇总表
Ⅲ、附 图
1、129团新建小区通信管道工程施工图
………………………KLMY-10-GD-01
2、克拉玛依市独山子区东九公里模块局新建通信管道工程施工图
………………………KLMY-10-GD-02
3、小号手孔结构图、小号人孔上覆钢筋图
………………………KLMY-10-GD-03

I、设 计 说 明
一．工程项目总述
1.1 概况
工程项目名称：129团新建小区通信管道工程
建设地点：克拉玛依
1.2 主要工程量
序号
项目名称
单位
数量
1
通信管道施工测量
100m
41.938
2
人工开挖路面 混凝土路面（150以下）
100㎡
0.376
3
人工开挖路面 柏油路面 （150以下）
100㎡
0.030
4
开挖管道沟及人（手）孔坑 砂砾土
100立方米
31.662
5
回填土方 夯填原土
100立方米
27.652
6
手推车倒运土方
100立方米
4.010
7
混凝土管道基础 一立型（350宽）C10
100m
0.865
8
敷设塑料管道 1孔
100m
36.693
9
敷设塑料管道 2孔（2×1）
100m
3.834
10
敷设塑料管道 4孔（2×2）
100m
0.090
11
管道混凝土包封 C10
立方米
3.919
12
砖砌手孔（现场吊装上覆） 90×120手孔
个
101.000
13
人孔壁开窗口
处
3.000
14
人工敷设塑料子管 3孔子管
km
0.132
15
安装引上钢管 杆上Φ80
根
1.000
16
安装引上钢管 杆上Φ50
根
2.000
1.3 工程投资分析
序号
项目
单位
投资额
所占比列
备注
（一）
工程总投资
元
381606.73
100%

1
建筑安装工程费
292233.63
76.58%

2
国内设备费
76873.74
20.14%

3
主要材料费
116994.32

4
工程建设其它费
12499.36
3.28%

5
预备费
0
0.00%

（二）
人工工日
个
3929.96

1
技工工日
736.95

2
普通工日
3193.01

投资比例分配图

1.3.1 本次工程勘察费计算方式：(L-3)*1120+5416
勘察费=(4.1938-3)*1120+5416=6753.06元
工程勘察设计费计算方式：
工程费=369107.37*0.015=5536.61元
合计：勘察设计费=6753.06+5536.61=12289.67元
1.3.2 管道每孔公里净造价[总投资(不含设计费用)/管孔公里数]。
孔公里净造价为：
（381606.73 元-12289.67元）/4.4721公里=82582.47元/孔公里
1.3.3 管道每孔公里平均造价[总投资(含设计费用)/管孔公里数]。
孔公里平均造价为：
381606.73元 /4.4721公里=85330.54元/孔公里
1.3.4 管程公里平均造价[总投资(含设计费用)/管程公里数]。
管程公里平均造价为：
381606.73元/4.0617公里=93952.47元/管程公里
二．设计文件的编制说明
2.1 设计文件的编制依据
（1）.克拉玛依地区电信分公司计划建设部下达的2010年11月给新疆数码通科技有限责任公司设计任务书。
（2）.2010年11月克拉玛依地区电信分公司计划建设部提供的相关资料。
（3）.设计人员现场勘察测量所得数据资料。
2.2 本次工程涉及的区域及应解决的问题
克拉玛依市零星管道的建设通信管道是中国电信率先抢占用户市场的必要条件。根据克拉玛依地区电信分公司客响与资源管理部对地下管网整体规划要求及设计人员对现场实地勘察,应对此区主要道路新建通信道管工程。
2.3 通信管道路由的确定
129团新建小区通信管道、克拉玛依市独山子区东九公里模块局新建通信管道，共2个点新建管道路由。根据新设通信管道工程管线断位置由路段相关人员与设计人员根据现场勘察而确定的。
根据克拉玛依电信分公司客响与资源管理部对地下管网整体规划要求及设计人员对现场实地勘察确定了通信管线断面位置，请施工单位必须严格依据规划局给定的原有红线位置进行施工。
2.4 人孔和管材的选型
本次工程在129团新建小区通信管道、克拉玛依市独山子区东九公里模块局新建通信管道，为1蜂、1波1蜂、2蜂、2蜂2栅的Φ110塑料管，其中引入住宅楼地下室采用Φ32/28子管。 本次管道工程中人孔采用小号手孔101个。
本次工程中塑料管材的选型是根据克拉玛依电信公司《关于通信管道塑料管材采购范围的通知》而定的。
2.5 工程设计说明
本次设计是129团新建小区通信管道工程一阶段设计。
本次工程129团新建小区通信管道施工测量为3.9711KM、克拉玛依市独山子区东九公里模块局新建通信管道，施工测量为0.2227KM；
本次工程全程新建管道孔公里为4.1938公里（施工测量）。
3.1 放坡系数
电信管道沟中土壤挖出后放在沟槽两侧，几天后才能施工的管道，不能立即铺管和回土，两边土壤往往易于发生坍塌现象，一般采用放坡挖沟。
根据中华人民共和国通信行业标准YD5103-2003《通信管道工程施工及验收技术规范》相关规定，本工程管道放坡系数取定原则如下：
土壤类别
（深度）H：D（放坡一侧的宽度）
H<2米
2米<H<3米
粘土
1：0.10
1：0.15
夹砂粘土
1：0.15
1：0.25
砂质土
1：0.25
1：0.50
瓦砾、卵石
1：0.50
1：0.75
炉渣、回填土
1：0.75
1：1.00
注：本次工程开挖管道沟放坡系数为：0.05
3.2 管道土方量计算公式

通信管道沟土方量计算公式：管沟开口宽A=2H*I+B (I为放坡系数)
挖土方量=（A+B）*H/2 ；运土方量=（E+F）*D
回填土方=实挖土方-外运余土方
包封=（E+F）*D – F*(D-0.06)-(E-0.08)*(D-0.08*2)
砂浆= (E-0.08)*(D-0.08*2)- N*0.0095
说明：0.06指的是两侧包封的厚度与基础多出管块宽度差值的和；0.08指的是包封的厚度；N指的是管孔数；0.0095指的是Φ110塑管的截面积。

3.3 人孔(手孔)土方量计算

a：人孔坑底长度(m) (坑底长度=人孔基础长度+0.6 m)
b：人孔坑底宽度(m) (坑底宽度=人孔基础宽度+0.6 m)
（1）开挖人孔坑路面面积工程量(放坡系数为i)
A=(2Hi+a)´(2Hi+b)
（2）开挖人孔坑土方体积工程量(放坡系数为i)
V = H[ab+ Hi(a+b) +(4/3)H²i²]
3.4 各程式管道基础每百米包含的材料种类、数量及造价
项 目
混凝土管道基础（#150）
一立型
一平型
二立型
四平B型
四平A型
三立型
技工（工日）
5.48
6.96
7.97
9.25
10.54
11.06
普工（工日）
8.21
10.43
11.96
13.88
15.80
16.60
水泥#325（t）
0.809
1.064
1.422
1.676
1.931
2.035
粗砂（t）
1.842
2.421
3.237
3.816
4.395
4.632
卵石0.5-3.5cm（t）
3.842
5.049
6.75
7.958
9.165
9.659
圆钢 ¯6mm（kg）
1.18
1.54
2.12
2.48
2.84
3.10
圆钢¯10mm（kg）
7.84
9.78
13.68
15.66
17.60
19.56
板方材Ⅲ等（m3）
0.094
0.099
0.104
0.109
0.114
0.114
单位造价
1005.8
1271.5
1547.3
1794.1
2041.8
2144.6
3.5各程式管道包封每米包含的材料种类、数量及造价
项 目
混凝土包封（#150） 单位（m3/m）
混凝土包封（#150）
2孔型0.0552
3孔型0.0664
4孔型0.0776
6孔型0.0888
9孔型0.1112
12孔型0.1224
技工
1.74工日/ m3
0.0960
0.1155
0.1350
0.1545
0.1935
0.2130
普工
1.74工日/ m3
0.0960
0.1155
0.1350
0.1545
0.1935
0.2130
水泥#325
0.289 t / m3
0.0160
0.019
0.0224
0.0257
0.0321
0.0354
粗砂
0.658 t / m3
0.0363
0.0437
0.0511
0.058
0.073
0.0805
卵石
1.372 t / m3
0.0757
0.0911
0.1065
0.1218
0.1526
0.1679
板方材Ⅲ等
0.06 m3/ m3
0.0033
0.0040
0.0047
0.0053
0.0067
0.00737
单位造价
337.80
18.6466
22.4299
26.2133
29.9967
37.5634
41.3467
四．工程技术要求及注意事项
4.1 施工复测
施工前应根据图纸复查路由，对于局部因外界条件变化或其他因素而影响管道建设的地段，施工单位可对管道段长、局部路由进行适当调整与合理修改。
同时考虑到为便于下一步的维护，设计要求施工单位对变更的项目，如管道段长、局部管道路由及人孔编号等，应做好记录，并反映到竣工资料中。
4.2 管道与其他地下管线及建筑物间的最小净距
净距指管道外壁之间的距离。
[摘自2003年11月中华人民共和国通信行业标准《通信管道与通道工程设计规范》YD5007-2003]
其他地下管线及建筑物名称
平行净距(m)
交叉净距(m)
已有建筑物
2.0

规划建筑物红线
1.5

给水管
300mm以下
0.5
0.15
300-500mm
1.0
500mm以上
1.5
污水、排水管
1.0注（1）
0.15注（2）
热力管
1.0
0.25
煤气管
压力£300Kpa
1.0
0.30注（3）
压力£800Kpa
2.0
电力电缆
35Kv以下
0.5
0.5注（4）
35Kv以上
2.0
高压铁塔基础边
>35kV
2.50

通信电缆（或通信管道）
0.5
0.25
绿化
乔木
1.5

灌木
1.0
地上杆柱
0.5-1.0

马路边石边缘
1.0

铁路钢轨（或坡脚）
2.0

沟渠（基础底）

0.5
涵洞（基础底）

0.25
电车轨底

1.0
铁路轨底

1.0
注： （1）主干排水管后敷设时，其施工沟边与管道间的水平净距不宜小于1.5m。
（2）当管道在排水管下部穿越时，净距不宜小于0.4m，通信管道应作包封。
（3）在交越处2m范围内，煤气管不应做接合装置和附属设备；如上述情况不能避免时，通信管道应作包封。
（4）如电力电缆加保护管时，净距可减至0.15m。
4.3 管道的埋设深度
[摘自2003年11月中华人民共和国通信行业标准《通信管道与通道工程设计规范》YD5007-2003]
本设计对新建管道的埋深已在设计图纸中表明，但施工中若局部管道因其它不可预见原因造成管道的埋深不能达到设计要求时，其管道的最小埋深必须符合下表规定：
类别
路面至管顶最小深底（m）
人行道下
车行道下
与电车轨道交越
(从轨道底部算起)
与铁道轨道交越
(从轨道底部算起)
塑料管
0.5
0.7
1.0
1.5
钢 管
0.3
0.5
0.7
1.2(注)
注：应加保护措施。
4.3.1 与其它管线交越、埋深相互间有冲突，且迁移有困难时，可考虑减少管道所占断面高度（如立敷改为卧敷等），或改变管道埋深。必要时，降低埋深要求，但相应要采取必要的保护措施（如混凝土包封、加混凝土盖板等），且进入人孔处的管道基础顶部距人孔基础不少于0.40m，管道顶部距人孔上覆底部的净距不得小于0.30m。
4.3.2 管道敷设应有一定的坡度，以利渗入管内的地下水流向人孔。管道坡度应为3‰ ~ 4‰，不得小于2.5‰；如街道本身有坡度，可利用地势获得坡度。
4.3.3 在纵剖面上管道由于躲避障碍物不能直接建筑时，可使管道折向两段向下平滑地弯曲，以利渗水流向人孔。而不得向上弯曲（“U”弯）。为使管道具有合理的埋深，通常有两种管道坡度设置方法：一字坡和人字坡。
一字坡的方法：如下图所示，相邻两人孔间管道按一定坡度直线敷设。该方法施工比较简便，对电缆磨损小，但一端埋深较深。土方量较大。在段长较短及障碍物影响较小时，为便于施工，可采用一字坡方法。

人字坡的方法：如下图所示，在管道中间适当地点作为顶点，以一定的坡度分向二端敷设。它平均埋深较浅，但在管道的弯点处容易损伤电缆，在管道穿越障碍物有困难或管道进入人孔时距上覆太近，可采用人字坡的方法。

4.3.4 在地形坡度较大的道路上，为了减少土方挖掘量和管道埋设深度不致过深或过浅，人、手孔宜选择在坡度变换的地方。如下图所示。

4.4 铺设管道材料的选用
4.4.1 钢材的材质、规格、型号应符合相关文件的规定，不得有锈片剥落或严重锈蚀。
4.4.2 管材的材质、规格、型号应符合相关文件的规定。管的内径负偏差不大于1毫米，管孔内壁应光滑、无节疤、无裂缝。
4.4.3 各种铁件的材质、规格及防锈处理等均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。铁件的防锈处理和镀层应均匀完整、表面光洁、无脱落、无气泡等缺陷。
4.4.4 人（手）孔铁盖装置（包括外盖（内盖）、口圈等）的规格应符合标准图的规定；铁盖与口圈应吻合，盖合后应平稳、不翘动。
4.4.5 人（手）孔铁盖装置应用灰口铁铸造，铸造的抗拉强度应不小于11.77KN（即是1200kgf/cm2）铸铁质地应坚实，铸件表面应完整，无飞刺、砂眼等缺陷。铸件的防锈处理应均匀完好；
4.4.6 各种标号的水泥应符合国家规定的产品质量标准。工程施工中不得使用过期的水泥，严禁使用受潮变质的水泥。
4.4.7 各种标号的水泥应符合国家规定的产品质量标准。工程施工中不得使用过期的水泥，严禁使用受潮变质的水泥。
4.4.8 水泥凡无产品出厂证明或无标记的，以及储存时间超过三个月， 或有变质迹象的，使用前均应进行试验鉴定，依据鉴定情况确定使用方案或另行更换。
4.5 新建人（手）孔的技术要求
4.5.1 人孔基础采用#150素混凝土。
4.5.2 人孔四壁采用#100水泥沙浆和#100砖砌筑而成，四壁内、外墙宜用1:2.5水泥沙浆抹面，内壁厚1CM，外壁厚1.5CM，四壁与基础、上覆（指预制件吊装）结合的内、外应用1:2.5水泥沙浆抹八字角。
4.5.3 人孔上覆采用#200钢筋混凝土。上覆板承受最大负荷能力为汽车-20级，上覆板块最浅（埋深）0.3米。
4.5.4 人孔板块的稳固：预制的人孔上覆板块安装时必须用#100水泥砂浆稳固在人孔四壁上，其砂浆应饱满，板块的接缝（板间缝）必须用1:2.5水泥沙浆堵、抹严密。
4.5.5 人孔内部净高应符合设计规定，即不得小于1.8米，四壁均采用24CM厚至37CM厚。
4.5.6 管道进入人孔的窗口位置，应符合设计规定管道端边至墙体面呈圆弧状的喇叭口；窗口要用砖砌过梁，以减少对管块（塑管）的压力，窗口应堵抹严密，外观整齐，表面平光。
4.5.7 电缆托架的水平间距必须满足电缆接头所需长度。一般情况下为65CM-70CM。穿钉露出墙面应适度，一般应为5CM-7CM；露出部分应无砂浆等附着物，穿钉螺母应齐全有效。
4.5.8 拉力环的安装位置应符合设计规定，一般情况下应与管道底保持20CM以上的间距，安装必须牢固。
4.5.9 砖砌人孔验收标准采用1990年7月邮电部颁发的“通信管道人孔和管块组群图集YDJ-101标准”进行施工及验收。
4.6 管道的铺设
4.6.1 本次工程采用#150素混凝土基础。施工时混凝土应振捣密实，表面平整，无断裂、无波浪、无明显接茬，管道基础进入窗口采用钢筋混凝土。
4.6.2 管群的两层管及两行管的接缝应错开。
4.6.3 塑管采用φ110波纹管，铺设时纵横两个方向用#325水泥沙浆做保护，其两个方向净距为3CM，为保证管孔排列整齐，间隔均匀，每隔3M采用钢筋框架或间隔架固定。
4.6.4塑管与塑管间必须用沙浆填充，以避免管壁与定位钢筋框架间因挤压及摩擦而变形。
4.6.5按区公司要求：小区内管道保护只做接头包封，按6M PVC管交错排列接头的原则，PEC管道按每3M做接头包封1次，接头包封长度按0.6米/处计，即每百米PVC管道计取接头包封20米。跨路PEC管道必须进行全程包封保护。
4.6.6 铺设塑管回填土时先用细土或细砂夯实，而后再回填其它土质。
4.6.7 施工单位在施工过程中选用材料规格必须符合邮电部的要求。
4.7 施工单位注意事项
4.7.1 施工单位在施工时一定要注意行人车辆及自身人员安全。夜间挂好信号灯，白天设安全栅及安全三角旗，杜绝各类事故发生。
4.7.2 施工单位在施工过程中对需要变更部分必须经建设单位同意方可变更。
4.7.3 随工监理工程师一定严格按道路建设单位及道路施工单位要求，保证管沟及人孔坑回填的密实度。在施工过程中，与道路施工监理协调好工程进度。
4.7.4 施工完毕后应使施工现场清洁如初。

Ⅱ、预算编制说明
一、投资比例以及预算依据
本预算为129团新建小区通信管道工程一阶段设计预算，本次工程预算总投资为381606.73元,预算投资情况详见下表:
1.1 工程投资
序号
项目
单位
投资额
所占比列
备注
（一）
工程总投资
元
381606.73
100%

1
建筑安装工程费
292233.63
76.58%

2
国内设备费
76873.74
20.14%

3
主要材料费
116994.32

4
工程建设其它费
12499.36
3.28%

5
预备费
0
0.00%

（二）
人工工日
个
3929.96

1
技工工日
736.95

2
普通工日
3193.01

投资比例分配图

二、预算编制依据
2.1 2008年5月中国工业和信息化部颁发75号文件关于发布《通信建设工程概算、预算编制办法》及相关定额的通知。
2.2 2008年5月中国工业和信息化部颁发《通信建设工程预算定额》第四册《通信线路工程》。
2.3克拉玛依市电信分公司2008年印发的《通信建设工程材料价格及供货厂家》的通知。
2.4中国电信股份有限公司新疆分公司下发《新疆公司2008版通信建设工程概预算编制办法及相关定额执行实施细则(暂行)》的通知。
2.5新疆电信有限公司计划建设部传真电报《关于确定2008年新疆电信有限公司通信电缆及管材限价的通知》。
2.6新疆电信有限公司计划建设部印发的关于《2006年本地网电缆线路及通信管道工程设计技术要求的通知》。
2.7 工程设计图纸及有关技术文件。
2.8 建设单位提出的有关工程预算编制方面的意见及要求。
三、取费标准及计算方法
1. 工程类别：本次工程属四类工程。
2. 本次工程技工费为：48元；普工费为19元。
3. 所有材料只计取采购费及保管费3.0%
4. 通信管道工程预算表主要材料价格
序号
名 称
规格程式
单位
价格（元）
1
电缆托架
60cm
根
15
2
电缆托架穿钉
M16
副
3
3
积水罐

套
23
4
拉力环

个
13.5
5
人孔口圈(车行道)

套
420
6
圆钢
Φ10
公斤
4.1
7
圆钢
Φ8
公斤
4.1
8
圆钢
Φ6
公斤
4.1
9
板方材
Ⅲ等
立方米
1250
10
粗砂

吨
40
11
机制砖

千块
300
12
水泥
32.5
吨
420
13
碎石
5～32
吨
30
14
镀锌铁线
Ф4.0
kg
7.1
15
聚乙烯塑料管
32/28mm
公斤
18
16
铸铁管材(直)
Φ50
根
115
17
铸铁管材(直)
Φ80
根
175
18
PVC波纹管(含接头)
Ф110
m
8.5
19
PVC蜂窝管(含接头)
Ф110
m
17.6
20
栅格管(含接头)
Φ110
m
21.23
