施工图中围岩量测.doc

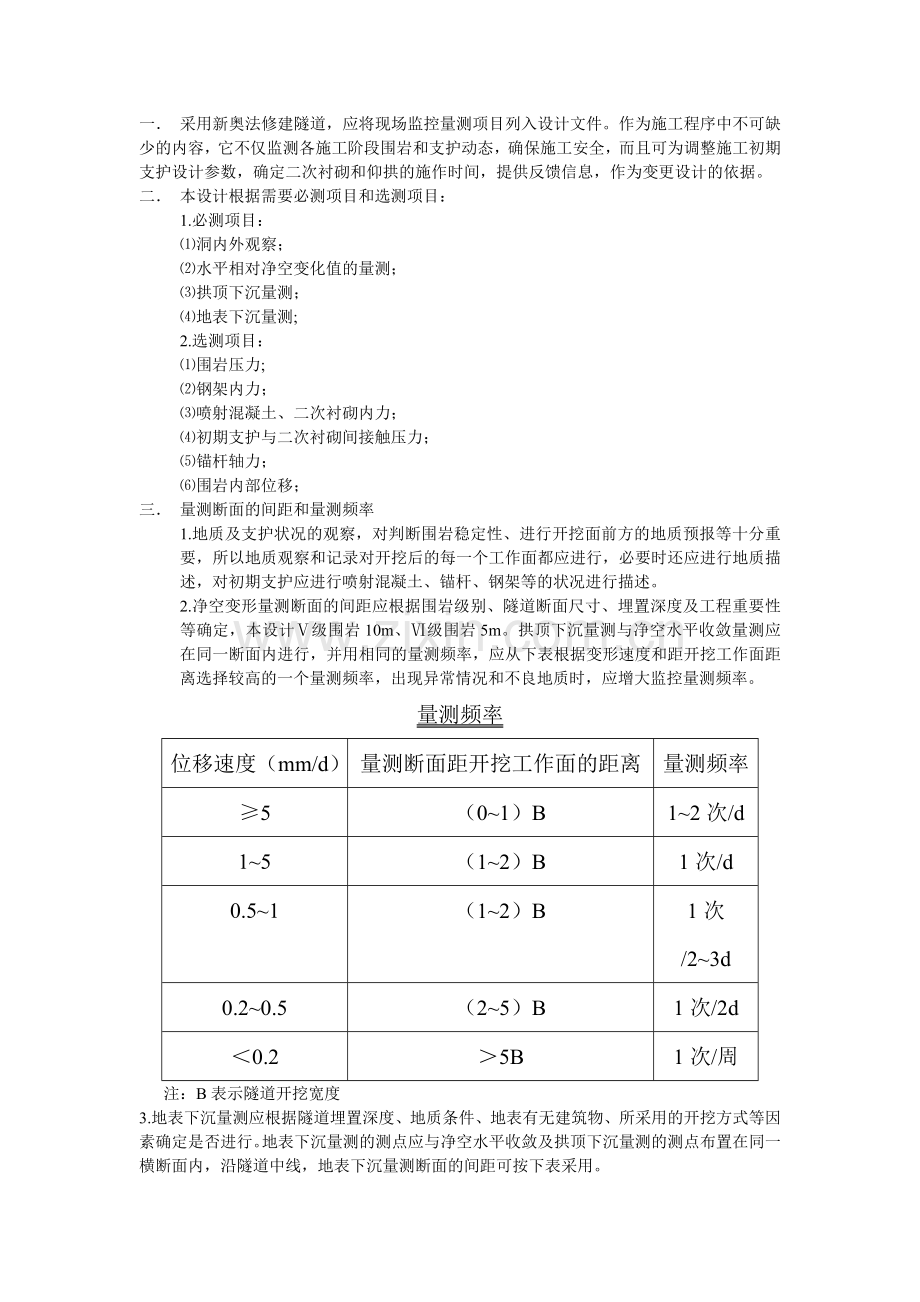

一． 采用新奥法修建隧道，应将现场监控量测项目列入设计文件。作为施工程序中不可缺少的内容，它不仅监测各施工阶段围岩和支护动态，确保施工安全，而且可为调整施工初期支护设计参数，确定二次衬砌和仰拱的施作时间，提供反馈信息，作为变更设计的依据。
二． 本设计根据需要必测项目和选测项目：
1.必测项目：
⑴洞内外观察；
⑵水平相对净空变化值的量测；
⑶拱顶下沉量测；
⑷地表下沉量测;
2.选测项目：
⑴围岩压力;
⑵钢架内力；
⑶喷射混凝土、二次衬砌内力；
⑷初期支护与二次衬砌间接触压力；
⑸锚杆轴力；
⑹围岩内部位移；
三． 量测断面的间距和量测频率
1.地质及支护状况的观察，对判断围岩稳定性、进行开挖面前方的地质预报等十分重要，所以地质观察和记录对开挖后的每一个工作面都应进行，必要时还应进行地质描述，对初期支护应进行喷射混凝土、锚杆、钢架等的状况进行描述。
2.净空变形量测断面的间距应根据围岩级别、隧道断面尺寸、埋置深度及工程重要性等确定，本设计Ⅴ级围岩10m、Ⅵ级围岩5m。拱顶下沉量测与净空水平收敛量测应在同一断面内进行，并用相同的量测频率，应从下表根据变形速度和距开挖工作面距离选择较高的一个量测频率，出现异常情况和不良地质时，应增大监控量测频率。
量测频率
位移速度（mm/d）
量测断面距开挖工作面的距离
量测频率
≥5
（0~1）B
1~2次/d
1~5
（1~2）B
1次/d
0.5~1
（1~2）B
1次/2~3d
0.2~0.5
（2~5）B
1次/2d
＜0.2
＞5B
1次/周
注：B表示隧道开挖宽度
3.地表下沉量测应根据隧道埋置深度、地质条件、地表有无建筑物、所采用的开挖方式等因素确定是否进行。地表下沉量测的测点应与净空水平收敛及拱顶下沉量测的测点布置在同一横断面内，沿隧道中线，地表下沉量测断面的间距可按下表采用。
地表下沉量测断面间距
隧道埋深与开挖宽度
地表下沉量测断面间距（m）
2B＜H＜2.5
20~50
B＜H＜2B
10~20
H＜B
5~10
注：H为隧道埋置深度，B表示隧道开挖宽度
地表测点横向间距为2~5m，隧道中线附近测点应适当加密，两侧范围应不小于H+B个测点。地表下沉的量测频率应和拱顶下沉及净空水平收敛的量测频率相同。
四．测点设置要求及量测工具
拱顶下沉测点及净空变化测点应布置在同一断面上。选侧项目量测断面及测点布置应考虑围岩代表性、围岩变化、施工方法及支护参数变化，量测断面应相应在段落施工初期优先设置，并及时开展量测工作。
五．量测数据的处理及应用
1.根据现场量测数据绘制水平相对净空变化、拱顶下沉时态曲线，净空水平收敛、拱顶下沉与距开挖工作面距离的关系图等。
2．根据量测结果及《铁路隧道监控量测技术规程》（TB10121―2007）的规定可根据下表中变形管理等级指导施工。
3．选侧项目控制基准应满足《铁路隧道设计规范》（TB1003—2005）的相关规定。
变形管理等级
管理等级
管理位移
施工状态
Ⅲ
U0<Un/3
可正常施工
Ⅱ
Un/3≤U0≤2Un/3
应加强支护
Ⅰ
U0>2Un/3
应考虑采取特殊措施
注: U0—实际位移值；Un—允许位移值。
监控量测项目及常用仪器
序号
监控量测项目
常用量测仪器
1
洞内、外观察
现场观察、数码相机、罗盘仪
2
拱顶下沉
水准仪、刚挂尺或全站仪
3
净空变化
收敛计、全站仪
4
地表沉降
水准仪、铟钢尺或全站仪
5
围岩压力
压力盒
6
钢架内力
钢筋计、应变计
7
喷射混凝土内力
混凝土应变计
8
二次衬砌内力
混凝土应变计、钢筋计
9
初期支护与二次衬砌间接触压力
压力盒
10
锚杆轴力
钢筋计
11
围岩内部位移
多点位移计
