弱电工程量计算.doc

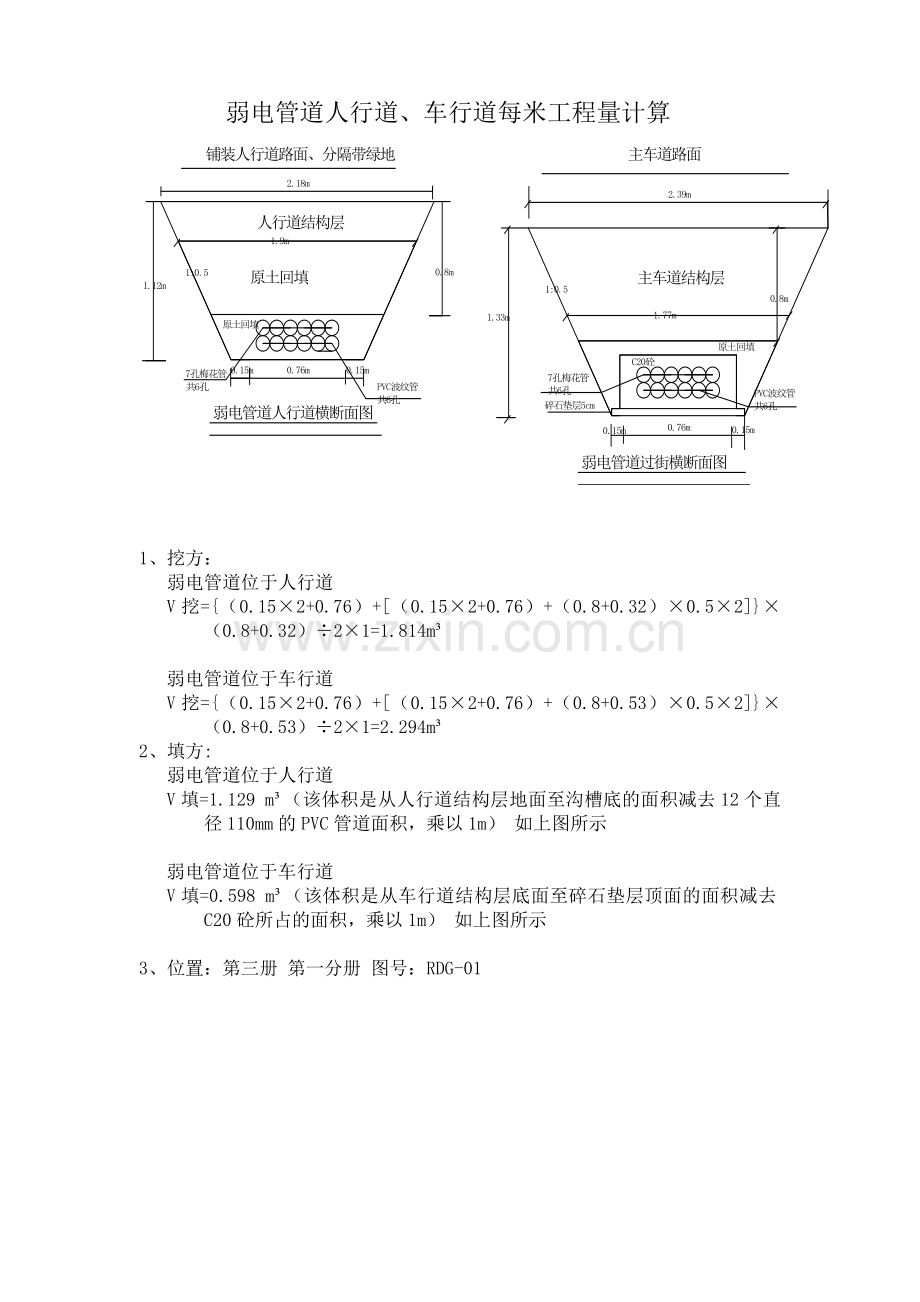

弱电管道人行道、车行道每米工程量计算

1、挖方：
弱电管道位于人行道
V挖={（0.15×2+0.76）+[（0.15×2+0.76）+（0.8+0.32）×0.5×2]}×（0.8+0.32）÷2×1=1.814m³

弱电管道位于车行道
V挖={（0.15×2+0.76）+[（0.15×2+0.76）+（0.8+0.53）×0.5×2]}×（0.8+0.53）÷2×1=2.294m³
2、填方:
弱电管道位于人行道
V填=1.129 m³（该体积是从人行道结构层地面至沟槽底的面积减去12个直径110mm的PVC管道面积，乘以1m） 如上图所示

弱电管道位于车行道
V填=0.598 m³（该体积是从车行道结构层底面至碎石垫层顶面的面积减去C20砼所占的面积，乘以1m） 如上图所示

3、位置：第三册 第一分册 图号：RDG-01

弱电工程中型直通井每座井工程量计算

1、挖方
S1=4.28×3.18=13.61㎡
S2=6.38×5.28=33.686㎡
V挖=（S1+S2）÷2×H=（13.61+33.686）÷2×2.1=49.61m³

2、填方
中型直通井位于人行道时：

V井=3.28×2.18×（2.1-0.28）=13.014m³

V0.28=（S1+S2）÷2×H=（30.5+33.686）÷2×0.28=8.986m³
S1=6.1×5.0=30.5㎡
S2=6.38×5.28=33.686㎡

V填=V挖-V井-V0.28=49.61-8.986-13.014=27.610 m³
V0.28为人行道结构层所占用的回填方量
V井为直通井所占的回填方量

3、后附图纸

弱电工程中型三通井每座井工程量计算

1、挖方：
S1=5.64×3.59=20.248㎡ S2=7.94×5.89=46.767㎡
V挖=（S1+S2）÷2×H=（20.248+46.767）÷2×2.3=77.067m³

2、填方：
中型三通井位于人行道时：
V井=4.64×2.59×（2.3-0.28）=24.276m³
V0.28=（S1+S2）÷2×H=（42.973+46.767）÷2×0.28=12.564m³
S1=7.66×5.61=42.973㎡ S2=7.94×5.89=46.767㎡
V填=V挖-V井-V0.28=77.067-12.564-24.276=40.227m³
V0.28为人行道结构层所占用的回填方量
V井为三通井所占的回填方量

中型三通井位于车行道时：
V井=4.64×2.59×（2.3-0.62）=20.19m³
V0.62=（S1+S2）÷2×H=（38.65+46.767）÷2×0.62=26.479m³
S1=7.32×5.28=38.65㎡ S2=7.94×5.89=46.767㎡
V填=V挖-V井-V0.28=77.067-20.19-20.19=30.398m³
V0.62为车行道结构层所占用的回填方量
V井为三通井所占的回填方量

3、后附图纸

弱电工程中型四通井每座井工程量计算

1、挖方：
S1=5.64×3.59=20.248㎡ S2=7.94×5.89=46.767㎡
V挖=（S1+S2）÷2×H=（20.248+46.767）÷2×2.3=77.067m³

2、填方：
中型四通井位于人行道时：
V井=4.64×2.59×（2.3-0.28）=24.276m³
V0.28=（S1+S2）÷2×H=（42.973+46.767）÷2×0.28=12.564m³
S1=7.66×5.61=42.973㎡ S2=7.94×5.89=46.767㎡
V填=V挖-V井-V0.28=77.067-12.564-24.276=40.227m³
V0.28为人行道结构层所占用的回填方量
V井为四通井所占的回填方量

中型四通井位于车行道时：
V井=4.64×2.59×（2.3-0.62）=20.19m³
V0.62=（S1+S2）÷2×H=（38.65+46.767）÷2×0.62=26.479m³
S1=7.32×5.28=38.65㎡ S2=7.94×5.89=46.767㎡
V填=V挖-V井-V0.28=77.067-20.19-20.19=30.398m³
V0.62为车行道结构层所占用的回填方量
V井为四通井所占的回填方量

3、后附图纸

弱电工程髙井路挖、填、检查井工程量计算

高井路

井段及位置
长度（m）
直通型井（座）
K0+692—G505位于人行道
30
1
G505—G503位于人行道
102
1
G503—G501位于车行道
100
1
G501—G331位于人行道
51

K0+692—G506位于人行道
30
1
G506—G504位于人行道
100
1
G504—G502位于人行道
100
1
G502—G332位于人行道
63

共计

576
6

1、挖方
管沟主线576m（V1）、直通井六座（V2）。
V1=576×1.814= 1044.864m³ V2=6×49.61= 297.660m³

2、填方
管沟主线位于人行道268m（V3）、直通井六座位于人行道（V4）。
V3=576×1.129 =650.304 m³ V4=6×27.610 = 165.660m³

3、总计：
管沟挖方：V1=1044.864m³
检查井挖方：V2=297.660m³

管沟回填：V3=650.304m³
检查井回填：V4=165.660m³

余方弃置：V=（1044.864+297.660）-（650.304+165.660）= 526.560m³

光缆七孔梅花管6孔管群：576m
弱电PVC波纹管6孔管群：576m

4、位置：第三册 第一分册 图号：RD-04、RD-05

弱电工程巴山东路挖、填、检查井工程量计算
巴山东路主管线

井段及位置
长度（m）
直通
型井
（座）
四通
型井
（座）
三通
型井
（座）
巴山东路西起点—G405位于人行道
10
1

G405—G403位于人行道
99
1

G403—G401位于人行道
100
1

G401—G329位于人行道
54

1

G330—G407位于人行道
92

1

G407—G409位于人行道
100
1

1
G409—巴山东路东起点
24

巴山东路西起点—G406位于人行道
10
1

G406—G404位于人行道
94
1

G404—G402位于人行道
100
1

G402—G331位于人行道
46

1

G332—G408位于人行道
98

1

G408—G410位于人行道
100
1

G410—巴山东路东起点
22

1
共计

949
8
4
2

1、挖方
管沟主线949m（V1）、直通井八座（V2）、三通井两座（V5）、四通井4座（V6）。
V1=949×1.814=1721.486 m³ V2=8×49.61=396.880 m³
V5=3×77.067= 231.201m³ V6=4×77.067=308.268 m³
2、填方
管沟主线位于人行道949m（V3）、直通井八座位于人行道（V4）、
三通井两座（V7）、四通井4座（V8）。
V3=949×1.129 =1071.421m³ V4=8×27.610 = 220.880m³
V7=2×40.227 =80.454 m³ V8=4×40.227 = 160.908m³

3、总计：
管沟挖方：V1=1721.486m³
检查井挖方：V2+V5+V6=936.349m³
管沟回填：V3=1071.421m³
检查井回填：V4+V7+V8=462.242m³
余方弃置：V=（1721.486+936.349）-（1071.421+462.242）= 1124.172m³

光缆七孔梅花管6孔管群：949m
弱电PVC波纹管6孔管群：949m

4、位置：第三册 第一分册 图号：RD-01、RD-02、RD-03

弱电工程巴山东路挖、填、检查井工程量计算

巴山东路支管线

井段及位置
长度（m）
直通
型井
（座）
四通
型井
（座）
三通
型井
（座）
G329—G330位于车行道
41

G409—G410位于车行道
35

G331—G332位于车行道
43

共计

119

1、挖方
管沟支线119m（V1）
V1=119×2.294=272.986m³
2、填方
管沟主线位于人行道119m（V2）、
V2=119×0.598 =71.162m³

3、总计：
管沟挖方：V1=272.986m³

管沟回填：V2=71.162m³

余方弃置：V=272.986-71.162=201.824m³

支路预留（6波）6孔管群：119m
支路预留（6梅）6孔管群：119m

4、位置：第三册 第一分册 图号：RD-01、RD-02、RD-03

弱电工程桥下路挖、填、检查井工程量计算
桥下路主管线

井段及位置
长度（m）
直通型井
四通型井
三通型井
转角型井
备注
G301—G304位于人行道
17
G307、G313、G315、G327、G323、G309、G302、G316、G314、G301、G308、G310、G324、G328
G305、G311、G325、G321、G306、G312、
G322
G326
G319、G317、G303、G320、G304、G318

主
线
长
度
1375
m
G306—G308位于人行道
56
G308—G310位于人行道
76
G310—G312位于人行道
100
G314—G316位于人行道
80
G316—G318位于人行道
83
G318—G320位于人行道
32
G320—G322位于人行道
57
G324—G326位于人行道
70
G326—G328位于人行道
85
G328—G330位于人行道
70
G329—G327位于人行道
74
G325—G323位于人行道
73
G321—G319位于人行道
56
G319—G317位于人行道
32
G317—G315位于人行道
82
G315—G313位于人行道
80
G311—G309位于人行道
100
G309—G307位于人行道
75
G307—G305位于人行道
60
G303—G302位于人行道
17
桥下路支管线

G304—G306位于车行道
72
支
线
长
度962m
G306—标示桩位于人行道
34
G312—标示桩位于人行道
40
G312—G314位于车行道
40
G322—标示桩位于人行道
17
G322—G324位于车行道
76
G330—G332位于车行道
36
G331—G329位于车行道
36
G327—G325位于人行道
85
G323—G321位于人行道
77
G321—标示桩位于人行道
24
G313—G311位于车行道
40
G311—标示桩位于人行道
40
G305—标示桩位于人行道
37
G305—G303位于人行道
72
G305—G306位于车行道
62
G311—G312位于车行道
63
G322—G321位于车行道
35
G326—G325位于车行道
36
G325—标示桩位于人行道
40

共计
14座
7座
1座
6座

桥下路K1+300前的有：
1、G329—G327 74m 2、G327—G325 85m 3、G325—标示桩40m 4、G326—G325 36m 5、G331—G329 36m 6、G326—G328 85m 7、G328—G330 70m 8、G330—G332 36m 9、G324—G326 70m 10、G325—G323 73m 11、G323—G321段55.83m 12、G322—G324段55.38m
其中
位于人行道的有
1、管沟552.83m 2、直通井G323、G324、G328、G327共4座
3、三通井G326共1座 4、四通井 G325
位于车行道的有
1、管沟163.38m 2、直通井G327共1座
1、挖方

管沟位于人行道552.83m（V1）、直通井4座（V2）、三通井1座（V5）、四通井1座（V6）、位于车行道163.38m（V10）。
V1=552.83×1.814=1002.834 m³ V2=4×49.61=198.440 m³
V5=1×77.067= 77.067m³ V6=1×77.067=77.067 m³
V10=163.38×2.294= 374.794m³
2、填方
管沟位于人行道552.83m（V3）、直通井4座位于人行道（V4）、
三通井1座位于人行道（V7）、四通井1座位于人行道（V8）、管沟位于车行道163.38m（V11）。
V3=552.83×1.129 =624.145m³ V4=4×27.610 = 110.44m³
V7=1×40.227 =40.227 m³ V8=1×40.227 = 40.227m³
V11=163.38×0.598=97.701 m³
3、总计：

管沟挖方：V=1721.486+374.794=2096.280m³
检查井挖方：V=198.440+77.067×2=352.574m³

管沟回填：V=624.145+163.38=787.525m³
检查井回填：V=110.44+40.227×2=190.894m³

余方弃置：V=（2096.280+352.574）-（787.525+190.894）= 1470.435m³

光缆七孔梅花管6孔管群：1375m
弱电PVC波纹管6孔管群：1375m
支路预留（6波）6孔管群：962m
支路预留（6梅）6孔管群：962m

4、位置：第三册 第一分册 图号：RD-06、RD-07、RD-08、RD-09
