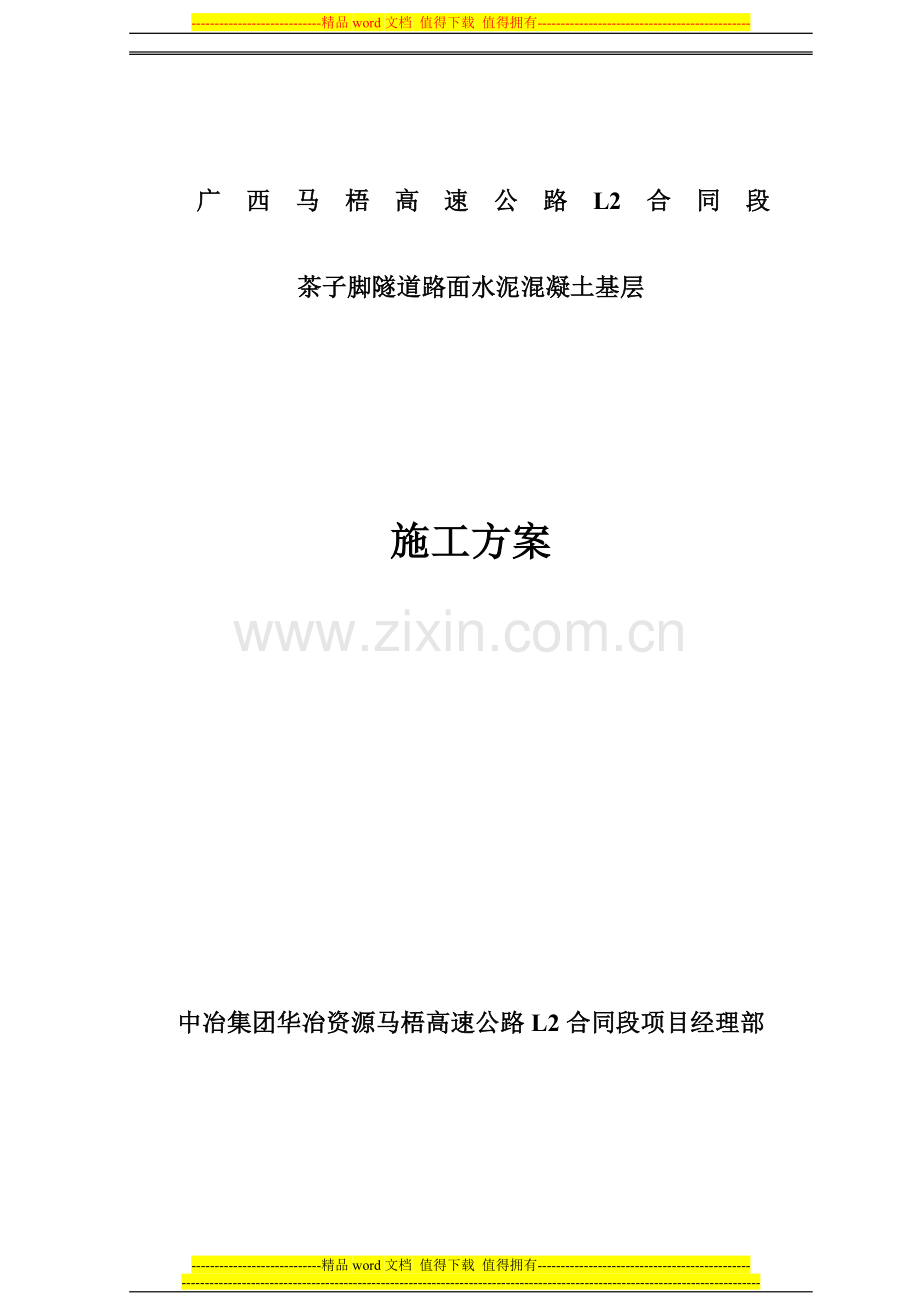

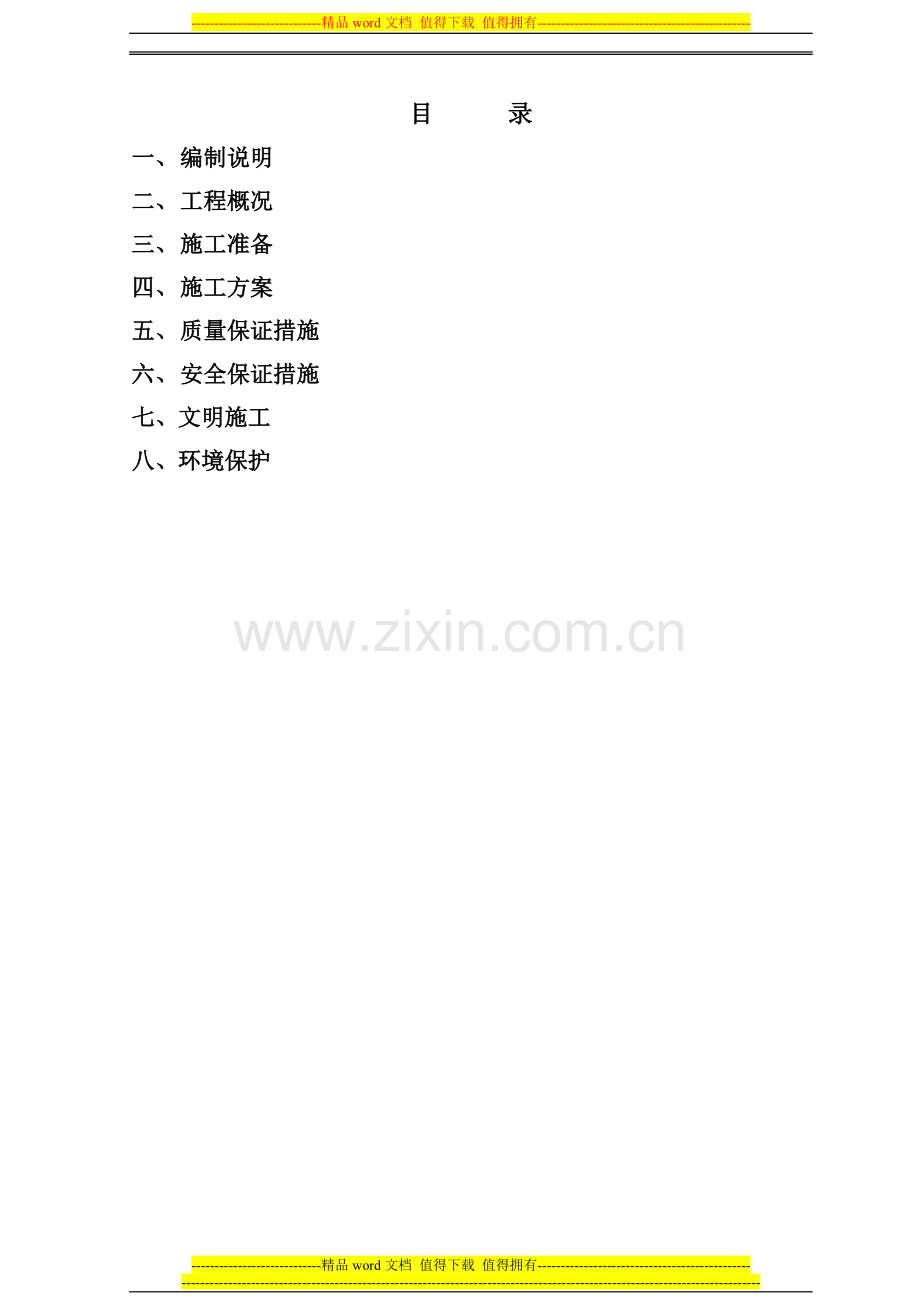

-精品word文档 值得下载 值得拥有-广 西 马 梧 高 速 公 路 L2 合 同 段茶子脚隧道路面水泥混凝土基层施工方案 中冶集团华冶资源马梧高速公路L2合同段项目经理部目 录一、 编制说明二、 工程概况三、 施工准备四、 施工方案五、 质量保证措施六、 安全保证措施七、文明施工八、环境保护 路面水泥混凝土基层施工方案一、 编制说明 编制依据1. 广西马梧高速公路有限责任公司所发图纸2. 国家现行有关公路路基路面的施工技术规范及标准公路工程技术标准 （JTJ00197）公路工程质量检验评定标准（JTG F8012004）公路水泥混凝土路面施工技术规范（JTJ F302003）3. 通过现场勘察所掌握的有关情况和资料 编制原则1. 遵循广西马梧高速公路有限责任公司所发图纸及有关的文件要求，做到统一标准，统一规范编制。2. 严格按国家现行的施工规范、验收标准施工二. 工程概况1. 茶子脚隧道上行线桩号为NK226820NK230175，下行线桩号为OK226830OK230150，路面基层采用C20水泥混凝土，仅级围岩路面设置，基层厚度为18cm。三. 施工准备1. 测量放样路线测量水准点、控制点复核无误，经监理签认后，根据图纸要求全站仪和水准仪测放隧道轴线并加以保护，作为施工过程的控制桩，用木桩或白灰线标识，基层纵、横坡一般可与面层一致，但横坡可略大0.150.20，并不得小于路面横坡。及时整理测量数据，并将测量结果报监理工程师验收签认。2.基底处理根据施工要求清除杂物、并用水清洗，保证基础清洁、湿润。3. 试验准备施工前要对原材料进行试验。砂、碎石的含水量及含泥量试验，混凝土配合比试验等。并将试验资料报监理工程师签认后方可作为施工依据。4.人员及设备准备本工程技术负责人陈文涛，测量工程师任海清，试验工程师侯彦波，测量员魏存磊、刘建云，专业工程师胡长亮、孙建华，施工队长陈仕敏、高成杰，安全工程师陈群生，其它人员根据现场生产需要配备；主要施工设备配备了挖掘机2台，装载机2台，三辊轴机组2台，平板振动机4台，插入式振捣棒8个，槽钢模板400米，自卸汽车8辆，混凝土运输车4辆，搅拌站2组，及其它钢筋加工和混凝土施工设备。四. 施工方案1工艺流程：布料 密集排振 整平 人工补料 辊轴整平 拉毛 养生2 铺筑作业技术要求（1）应有专人指挥车辆均匀卸料，布料应与摊铺速度相适应，坍落度及松铺系数符合配合比设计要求。（2）混凝土拌合物布料长度大于10m时，可开始插振、整平作业，振捣采用人工用铁钎简单插振。（3）人工插振后进行人工找平，让混凝土表面完全接触辊轴表面。（4）采用半幅施工作业，在整平层强度达到要求后施工混凝土基层，基层混凝土强度满足要求达到通车条件后方可施工另半幅。3.三辊轴整平机作业（1）辊轴整平机按作业单元分段整平，作业单元长度宜为2030米，振捣与整平两道工序之间的时间间隔不宜超过15分钟。（2）辊轴滚压振实料位宜高于模板顶面520mm，过高时应铲除，过低时补料。（3）辊轴整平机在一个单元长度内，应采用前进振动、后退静滚方式作业，宜分别23遍,至泛浆为止。最佳滚压遍数应经过试铺确定。（4）在辊轴整平机作业时，应有专人处理轴前料位高低情况，过高时铲除，轴下有间隙时应找补。4.基层混凝土施工要求（1）施工前应进行材料和混凝土配合比的设计，经试拌，检验水泥浆的稠度是否合适，有效包裹住集料，在插捣条件下是否由离析现象，符合要求后方可使用。（2）无砂大孔混凝土采用强制拌和机拌和，拌和时先按规定的水灰比搅拌水泥浆，然后将集料投入拌和机中，与水泥浆一起搅拌，使水泥浆充分包裹集料。搅拌时间应比普通混凝土搅拌是时间适当延长。（3）混合料搅拌后可直接浇筑，卸料高度为1m以内，人工用钢钎振捣，必要时也可采用平板式冲夯机进行夯实。浇注过程中应注意防止水泥浆离析下沉。（4）水泥初凝前应防止雨淋或水冲刷，以防水泥浆体流失，水泥终凝后，应浇水养生，养生时特别防止灌水保养。（5）每施工点不超过200m3取样两组，进行标准养生条件下28天立方体抗压强度实验，式样尺寸为15cm的立方体。取样应具有代表性，应采用插捣成型方式成型，试样分两层入模插捣，每层插捣25次。五、质量保证措施加强全面质量管理，建立质量保证体系，健全质量管理制度，开展全体人员教育大会，树立“质量第一”的思想；由懂管理、懂技术、有丰富施工经验的人员担任。充分发挥党团员的模范带头作用。严格按照设计施工图以及国家颁布的有关规范进行施工；执行ISO9002标准，建立QC小组，重点部位和关键工序要盯死；注意施工中过程控制，以预防为主，加强各工序、中间产品的质量检查。加强质检工作力度，做好自检、互检、专检工作，实行工序交接单制度。上一道工序完成，经技术员、质检员、监理工程师检验合格后方可进行下道工序施工。由专职质检员陈文涛负责自检。质量目标：按照GB/T19002-1994IidtISO9002：1994标准要求，不断完善质量体系，并确保有效实施运行。保证施工符合合同、设计、法规和技术规范要求；保证每项工程一次交验合格。六、安全保证措施1 组织全体参加施工人员认真学习建筑安装工人安全技术操作规程及有关安全保护法规，使每一位施工人员按规程操作。2 对管理和施工操作人员要进行全员培训工作，所有设备操作人员必须持证上岗。3 健全安全监督机制，建立以施工二处经理崔全亮为首的专职检查机构，并配备专职安全员王保东，对现场的施工安全进行监督和检查。4 建立场地用电安全设施，同时保证夜间施工照明度。5作业区设置安全技术措施标示牌。6施工人员必须戴安全帽。闸刀必须有安全盖。七、文明施工用标识牌标明工程位置、主要工程量、工程概况、负责人等。进场的原材料必须堆放整齐、分清位置、标识明确。为防止水泥结块，要有仓库。创文明工地、样板工程、部级优良工程。八、环境保护1、废料废方的处理. 清理场地的废料和土石方工程的废方处理。不得影响排灌系统及农田水利设施。应按监理工程的指示在适当的地点设置弃土场，力求少占土地。. 通道施工过程中的废弃物，应在工程完工时及时清理干净，以免堵塞河道和妨碍交通。2保护水质. 施工废水、生活污水不得直接排入农田、耕地、灌溉渠和水库。. 施工期间，施工物料如水泥、油料等应堆放管理严格，防止雨季或暴雨将物料随雨水径流排入地表及附近水域造成污染。3.控制扬尘 为减少施工作业产生的灰尘，应随时进行洒水，使不出现明显的降尘。4.减少噪声污染5.保护绿色植被 -精品word文档 值得下载 值得拥有-
