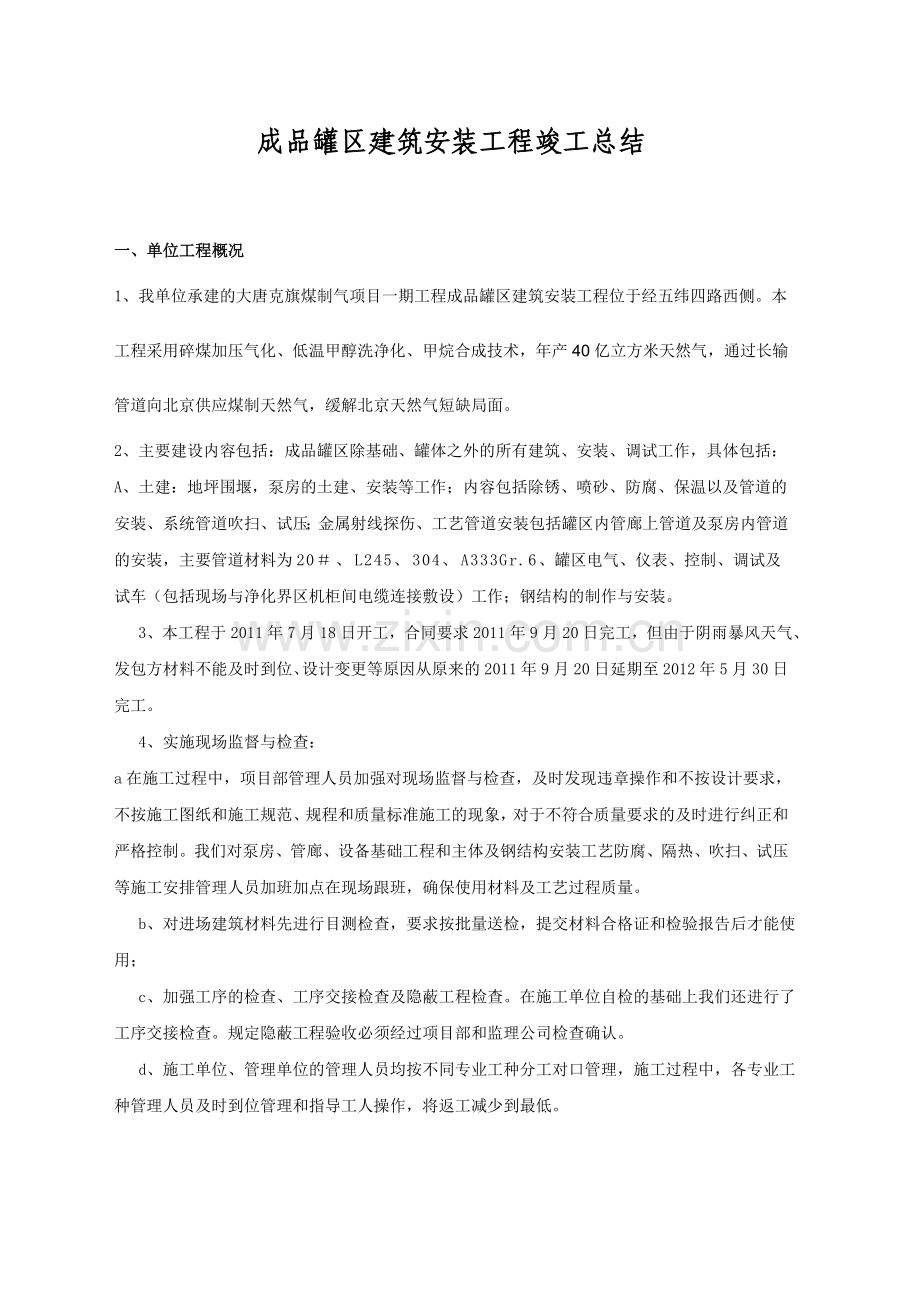

成品罐区建筑安装工程竣工总结.doc

成品罐区建筑安装工程竣工总结

一、单位工程概况
1、我单位承建的大唐克旗煤制气项目一期工程成品罐区建筑安装工程位于经五纬四路西侧。本工程采用碎煤加压气化、低温甲醇洗净化、甲烷合成技术，年产40亿立方米天然气，通过长输管道向北京供应煤制天然气，缓解北京天然气短缺局面。
2、主要建设内容包括：成品罐区除基础、罐体之外的所有建筑、安装、调试工作，具体包括：
A、土建：地坪围堰，泵房的土建、安装等工作；内容包括除锈、喷砂、防腐、保温以及管道的安装、系统管道吹扫、试压；金属射线探伤、工艺管道安装包括罐区内管廊上管道及泵房内管道的安装，主要管道材料为20＃、L245、304、A333Gr.6、罐区电气、仪表、控制、调试及试车（包括现场与净化界区机柜间电缆连接敷设）工作；钢结构的制作与安装。
3、本工程于2011年7月18日开工，合同要求2011年9月20日完工，但由于阴雨暴风天气、发包方材料不能及时到位、设计变更等原因从原来的2011年9月20日延期至2012年5月30日完工。
4、实施现场监督与检查：
a在施工过程中，项目部管理人员加强对现场监督与检查，及时发现违章操作和不按设计要求，不按施工图纸和施工规范、规程和质量标准施工的现象，对于不符合质量要求的及时进行纠正和严格控制。我们对泵房、管廊、设备基础工程和主体及钢结构安装工艺防腐、隔热、吹扫、试压等施工安排管理人员加班加点在现场跟班，确保使用材料及工艺过程质量。
b、对进场建筑材料先进行目测检查，要求按批量送检，提交材料合格证和检验报告后才能使用；
c、加强工序的检查、工序交接检查及隐蔽工程检查。在施工单位自检的基础上我们还进行了工序交接检查。规定隐蔽工程验收必须经过项目部和监理公司检查确认。
d、施工单位、管理单位的管理人员均按不同专业工种分工对口管理，施工过程中，各专业工种管理人员及时到位管理和指导工人操作，将返工减少到最低。
e、施工单位、管理单位的管理人员通过"施工联系单"及时解决遇到的技术和经济问题，使工程进度按计划进行。

主要施工机械设备表
序号
机械或
设备名称
型号
规格
数量
国别
产地
制造年份
额定功率（KW）
生产能力
用于施工部位
备注
1
逆变电焊机
ZX7-400
10台
长沙长源
2008
17.6

管道焊接

2
交流电焊机
BX1-500
10台
唐山松下
2010
30

管道焊接

3
直流焊机
ZX7-400s
4台
长沙长源
2008
17.6

管道焊接

9
等离子切割机
LGK-100
2台
广东银象
2008
22.5

板、管材切割

10
电动套丝机
φ25~108
1台
杭州西湖
2004
0.75

管道安装

11
液压弯管机
φ25~108
1台
杭州西湖
2005
0.58

管道安装

12
空压机
0.6m3/min
1台
绍兴罗盛
2008
5.5

管道安装

13
电动试压泵
10MPa
1台
长沙试压泵厂
2004
1.5

管道试压

14
电动试压泵
40MPa
1台
长沙试压泵厂
2007
3

管道试压

15
气割工具

20套

管道安装
新购
16
手电钻
φ3-16mm
10台

保温施工
新购
17
角式磨光机
φ125
10台
上海博士

管道加工
新购
18
角式磨光机
φ100
20台
上海博士

管道加工
新购
19
对讲机
KENWOOD
2对

现场通信
新购
20
喷砂除锈设备
HLGD-37
1套
烟台红星
2008
37

管道除锈

22
汽车吊
50T
1台
长沙中联
2008

材料运输、吊装
外租
23
汽车吊
25T
2台
长沙中联
2008

材料运输、吊装
外租
24
手动葫芦
5T
6
南京地球牌
2010

管道安装

25
手动葫芦
3T
10
南京地球牌
2010

管道安装

26
手动葫芦
2T
20
南京地球牌
2010

管道安装

27
X光射线探伤仪
250-300kvp
1套

焊缝检测
外协

劳动力表

时间
工种

工种

工种
按工程施工阶段投入劳动力情况
施工准备
30天
60天
电工
2
4
4
管道工
4
20
20
铆工
4
10
10
泥工
10
15
20
起重工
2
2
2
焊工
4
30
30
防腐保温工
0
10
20
检测工
0
2
2
司机
2
5
5
合计
18
83
93

项目经理：傅交义
项目部人员

现场经理：丁志华

项目技术负责：唐铁钢
现场副经理：肖明清

项目质安部:易衡安
项目工程部：马国强
项目综合部：韩玉洁
项目物资部：吴建平

土方施工队

防腐施工队
砌筑施工队

管道施工队

五、 工程拟采用的主要规范、规程及标准
《建筑地基处理技术规范》 JGJ79-2002
《建筑工程施工质量验收统一标准》 GB50300-2001
《砌体工程施工质量验收规范》 GB50203-2002
《混凝土结构工程施工及验收规范》 GB50204-2002
《钢结构工程施工质量验收规范》 GB50205-2001
《建筑装饰装修工程施工质量验收规范》 GB50210-2001
《建筑电气安装工程质量检验评定标准》 GBJ303-88
《钢结构防火涂料应用技术规范》 CECS24
《钢结构高强度螺栓连接的设计、施工及验收规程》 JGJ82-91
《机械设备安装工程施工及验收规范》 GB50231-98
《压缩机、风机、泵安装工程施工及验收规范》 GB50275-98
《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98
《工业安装工程质量检验评定统一标准》 GB50252-94
《电气装置安装工程母线装置施工及验收规范》 GBJ149-90
《电气装置安装工程电气设备交接试验标准》 GB50150-91
《电气装置安装工程电缆线路施工及验收规范》 GB50168-92
《电气装置安装工程接地装置施工及验收规范》 GB50169-92
《电气装置安装工程爆炸和火灾危险环境电气施工及验收规范》GB50257-96
《电气装置安装工程接地装置施工及验收规范》 GB 20169-92
《低压成套开关设备验收规程》 CECS49：93
《自动化仪表工程施工及验收规范》 GB50093-2002
《自动化仪表安装工程质量检验评定标准》 GBJ131-90
《工业自动化仪表工程施工及验收规范》 GBJ93-86
《自动化仪表工程施工及验收规范》 GB 50093-2002
《石油化工企业仪表配管、配线设计规定》 SH-3019-1997
《石油化工仪表工程施工技术规程》 SH-3521-1999
《阀门检验及管理规程》 SH3518-2000
《管法兰垫片 压缩率及回弹率试验方法》 GB/T12622-90
《工业设备及管道绝热工程施工及验收规范》 GBJ126-89
《工业设备及管道绝热工程质量检验评定标准》 GB50185-93
有关建筑材料质量标准与管理规程；
有关建筑材料试验规程、规范和评定标准；
主管部门对相关规程、规范的补充规定和解释说明及其它相关标准；
六、验收范围
2012年5月30日对成品罐区所有建筑、安装、调试工作，具体包括：泵房的土建、安装等工作；内容包括除锈、喷砂、防腐、保温以及管道的安装、系统管道吹扫、试压；金属射线探伤、工艺管道安装包括罐区内管廊上管道及泵房内管道的安装、罐区电气、仪表、控制、调试及试车工作；钢结构的制作与安装等进行最后一次验收。验收实现了合同约定的建设内容，符合相关技术标准和要求，系统使用情况良好，满足工程的实际需求。
七、单位工程完成情况和完成的主要工程量
成品罐区建筑安装工程完成，工艺管道包括无缝钢管、焊接钢管、不锈钢管共计5000米、管道防腐保温、吹扫、隔热、试压等全部完成。22台设备全部安装完毕，电缆15000米、泵房一座全部完成。
八、单位工程质量评定
分部工程质量评定
成品罐区建筑安装工程分部工程质量评定等级

分部

检验项部位、区段
检验
项数
评定
等级

土建工程

分项

地基
与基础
土方开挖
1
优良
土方回填
1
优良
钢筋工程
2
优良
模板工程
3
优良
混凝土工程
3
优良
主体
结构
砌体结构
2
优良
钢筋工程
2
优良
模板工程
3
优良
混凝土工程
3
优良
建筑装饰装修
地面
2
优良
抹灰
1
优良
门窗
2
优良
涂饰
1
优良
建筑
节能
基层处理
4
优良
聚苯板黏贴
4
优良
抹面层
4
优良
涂料饰面层
4
优良

钢
结
构
工
程

钢结构焊接
1
优良

紧固件连接
1
优良

零部件加工
1
优良

多层及高层钢结构安装
1
优良

钢结构涂装
1
优良

钢结构组装
1
优良

钢结构预拼装
1
优良

电
气
安
装
工
程

电气动力系统安装
电缆桥架安装
1
优良
电缆、电线导管和线槽敷设
1
优良
电缆导管隐蔽检查
1
优良
电缆敷设和绝缘检查
1
优良
电缆头制作、接线和绝缘电阻测试
1
优良
动力检修箱安装
1
优良
交流电动机安装检查和空载运行
1
优良
防雷接地系统安装
防雷接地装置检验批
1
优良
避雷引下线、配电室接地干线敷设检验批
1
优良
接地装置隐蔽检查
1
优良
接地线穿越墙壁楼板和地坪处的保护
1
优良
利用金属构件、管道作地线时与接地干线的连接
1
优良
建筑物等电位的联接
1
优良
接地电阻测试记录
1
优良
电气照明系统安装
电缆、线导管及线槽敷设检验批
1
优良
电缆线导管隐蔽检查
1
优良
照明配电箱安装
1
优良
电缆、线穿管和线槽敷线
1
优良
照明灯具安装
1
优良
开关、插座、风扇安装
1
优良
通电式运行
1
优良

仪
表
安
装
工
程

仪表安装调试
仪表安装检查
1
优良
物位仪表及附件安装
1
优良
热电阻（偶）安装检查
1
优良
流量计安装检查
1
优良
各类仪表单体调试
1
优良
调节阀调试
1
优良
综合控制系统基本功能检查记录
1
优良
回路调试
1
优良
系统调试
1
优良
联校调试记录
1
优良
电缆及桥架敷设
电缆敷设检查记录
1
优良
保护管敷设检查记录
1
优良
电缆头制作
1
优良
电缆电线敷设及绝缘电阻测试记录
1
优良
桥架安装记录
1
优良
仪表管道安装
管路安装检查
1
优良
气源管安装检查
1
优良
测量气源管路安装检查记录
1
优良
管路清洗机吹扫记录
1
优良

工艺专业
176
焦油
系统
管道组成件验证性和补充性检查记录
1
优良
阀门试验确认表
1
优良
滑动/固定管托安装检查记录
1
优良
管道补偿器安装检查记录
1
优良
管道系统耐压试验条件确认与试验记录
1
优良
管道吹扫/清洗检查记录
1
优良
管道焊接接头射线检测比例确认表
1
优良
管道静电接地测试记录
1
优良
隐蔽工程记录
1
优良
合格证焊工登记表
1
优良
无损检测人员登记表
1
优良
防腐工程质量验收记录
1
优良
隔热工程质量验收记录
1
优良
射线检测结果确认表
1
优良
射线检测报告
1
优良
176
粗酚
系统
管道组成件验证性和补充性检查记录
1
优良
阀门试验确认表
1
优良
滑动/固定管托安装检查记录
1
优良
管道补偿器安装检查记录
1
优良
管道系统耐压试验条件确认与试验记录
1
优良
管道吹扫/清洗检查记录
1
优良
管道焊接接头射线检测比例确认表
1
优良
管道静电接地测试记录
1
优良
隐蔽工程记录
1
优良
合格证焊工登记表
1
优良
无损检测人员登记表
1
优良
隔热工程质量验收记录
1
优良
射线检测结果确认表
1
优良
射线检测报告
1
优良
176
中油
系统
管道组成件验证性和补充性检查记录
1
优良
阀门试验确认表
1
优良
滑动/固定管托安装检查记录
1
优良
管道补偿器安装检查记录
1
优良
管道系统耐压试验条件确认与试验记录
1
优良
管道吹扫/清洗检查记录
1
优良
管道焊接接头射线检测比例确认表
1
优良
管道静电接地测试记录
1
优良
隐蔽工程记录
1
优良
合格证焊工登记表
1
优良
无损检测人员登记表
1
优良
防腐工程质量验收记录
1
优良
隔热工程质量验收记录
1
优良
射线检测结果确认表
1
优良
射线检测报告
1
优良
176
石脑油系统
管道组成件验证性和补充性检查记录
1
优良
阀门试验确认表
1
优良
滑动/固定管托安装检查记录
1
优良
管道补偿器安装检查记录
1
优良
管道系统耐压试验条件确认与试验记录
1
优良
管道吹扫/清洗检查记录
1
优良
管道焊接接头射线检测比例确认表
1
优良
管道静电接地测试记录
1
优良
隐蔽工程记录
1
优良
合格证焊工登记表
1
优良
无损检测人员登记表
1
优良
防腐工程质量验收记录
1
优良
隔热工程质量验收记录
1
优良
射线检测结果确认表
1
优良
射线检测报告
1
优良
176
甲醇
系统
管道组成件验证性和补充性检查记录
1
优良
阀门试验确认表
1
优良
滑动/固定管托安装检查记录
1
优良
管道补偿器安装检查记录
1
优良
管道系统耐压试验条件确认与试验记录
1
优良
管道吹扫/清洗检查记录
1
优良
管道焊接接头射线检测比例确认表
1
优良
管道静电接地测试记录
1
优良
隐蔽工程记录
1
优良
合格证焊工登记表
1
优良
无损检测人员登记表
1
优良
防腐工程质量验收记录
1
优良
隔热工程质量验收记录
1
优良
射线检测结果确认表
1
优良
射线检测报告
1
优良
176
低压蒸汽系统
管道组成件验证性和补充性检查记录
1
优良
阀门试验确认表
1
优良
滑动/固定管托安装检查记录
1
优良
管道补偿器安装检查记录
1
优良
管道系统耐压试验条件确认与试验记录
1
优良
管道吹扫/清洗检查记录
1
优良
管道焊接接头射线检测比例确认表
1
优良
隐蔽工程记录
1
优良
合格证焊工登记表
1
优良
无损检测人员登记表
1
优良
防腐工程质量验收记录
1
优良
隔热工程质量验收记录
1
优良
射线检测结果确认表
1
优良
射线检测报告
1
优良
176
冷凝液系统
管道组成件验证性和补充性检查记录
1
优良
阀门试验确认表
1
优良
滑动/固定管托安装检查记录
1
优良
管道补偿器安装检查记录
1
优良
管道系统耐压试验条件确认与试验记录
1
优良
管道吹扫/清洗检查记录
1
优良
管道焊接接头射线检测比例确认表
1
优良
隐蔽工程记录
1
优良
合格证焊工登记表
1
优良
无损检测人员登记表
1
优良
防腐工程质量验收记录
1
优良
隔热工程质量验收记录
1
优良
射线检测结果确认表
1
优良
射线检测报告
1
优良
176
低压
氮气
管道组成件验证性和补充性检查记录
1
优良
阀门试验确认表
1
优良
滑动/固定管托安装检查记录
1
优良
管道补偿器安装检查记录
1
优良
管道系统耐压试验条件确认与试验记录
1
优良
管道吹扫/清洗检查记录
1
优良
管道焊接接头射线检测比例确认表
1
优良
隐蔽工程记录
1
优良
合格证焊工登记表
1
优良
无损检测人员登记表
1
优良
防腐工程质量验收记录
1
优良
射线检测结果确认表
1
优良
射线检测报告
1
优良
176
泡沫液系统
管道组成件验证性和补充性检查记录
1
优良
阀门试验确认表
1
优良
滑动/固定管托安装检查记录
1
优良
管道补偿器安装检查记录
1
优良
管道系统耐压试验条件确认与试验记录
1
优良
管道吹扫/清洗检查记录
1
优良
管道焊接接头射线检测比例确认表
1
优良
隐蔽工程记录
1
优良
合格证焊工登记表
1
优良
无损检测人员登记表
1
优良
防腐工程质量验收记录
1
优良
射线检测结果确认表
1
优良
射线检测报告
1
优良
设备专业
P-001A/B
垫铁隐蔽
1
优良
电动机试车记录
1
优良
单机试车记录
1
优良
轴对中记录
1
优良
P-001C/D/E
垫铁隐蔽
1
优良
电动机试车记录
1
优良
单机试车记录
1
优良
轴对中记录
1
优良
P-002A/B
垫铁隐蔽
1
优良
电动机试车记录
1
优良
单机试车记录
1
优良
轴对中记录
1
优良
P-002C/D/E
垫铁隐蔽
1
优良
电动机试车记录
1
优良
单机试车记录
1
优良
轴对中记录
1
优良
P-003A/B
垫铁隐蔽
1
优良
电动机试车记录
1
优良
单机试车记录
1
优良
轴对中记录
1
优良
P-003C/D/E
垫铁隐蔽
1
优良
电动机试车记录
1
优良
单机试车记录
1
优良
轴对中记录
1
优良
P-004A/B
垫铁隐蔽
1
优良
电动机试车记录
1
优良
单机试车记录
1
优良
轴对中记录
1
优良
P004C/D/E
垫铁隐蔽
1
优良
电动机试车记录
1
优良
单机试车记录
1
优良
轴对中记录
1
优良
P005A/B
垫铁隐蔽
1
优良
电动机试车记录
1
优良
单机试车记录
1
优良
轴对中记录
1
优良
　　　 单位工程优良率90.5%。

工程外观质量评定优良
工程质量检测情况优良
。经建设单位、监理单位、施工单位等共同验收此工程为优良工程。现进行竣工移交。请予以比准！

湖南省工业设备安装有限公司
2012年5月30日
