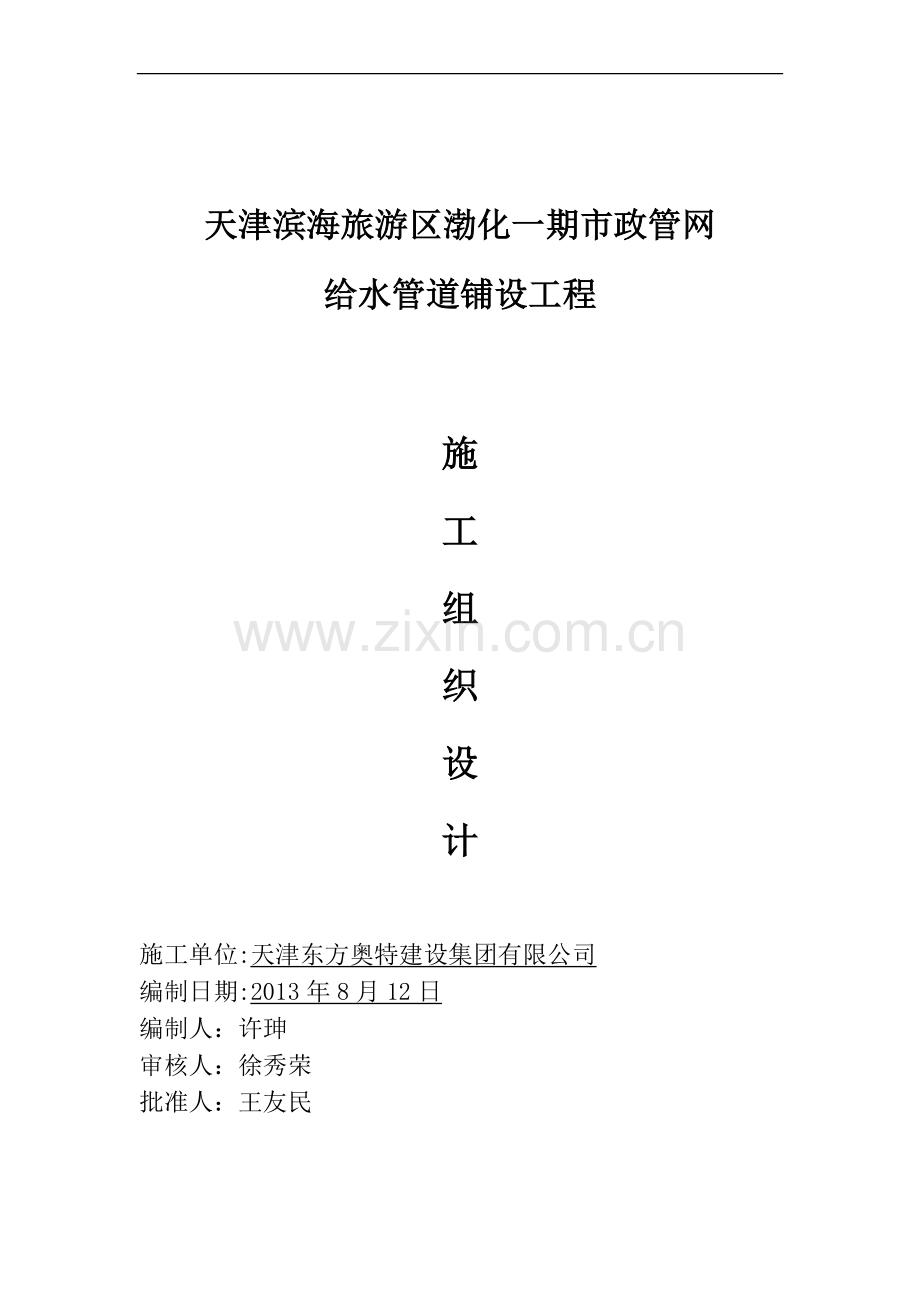

渤化一期施工组织设计方案.docx

天津滨海旅游区渤化一期市政管网
给水管道铺设工程

施

工

组

织

设

计

施工单位:天津东方奥特建设集团有限公司
编制日期:2013年8月12日
编制人：许珅
审核人：徐秀荣
批准人：王友民

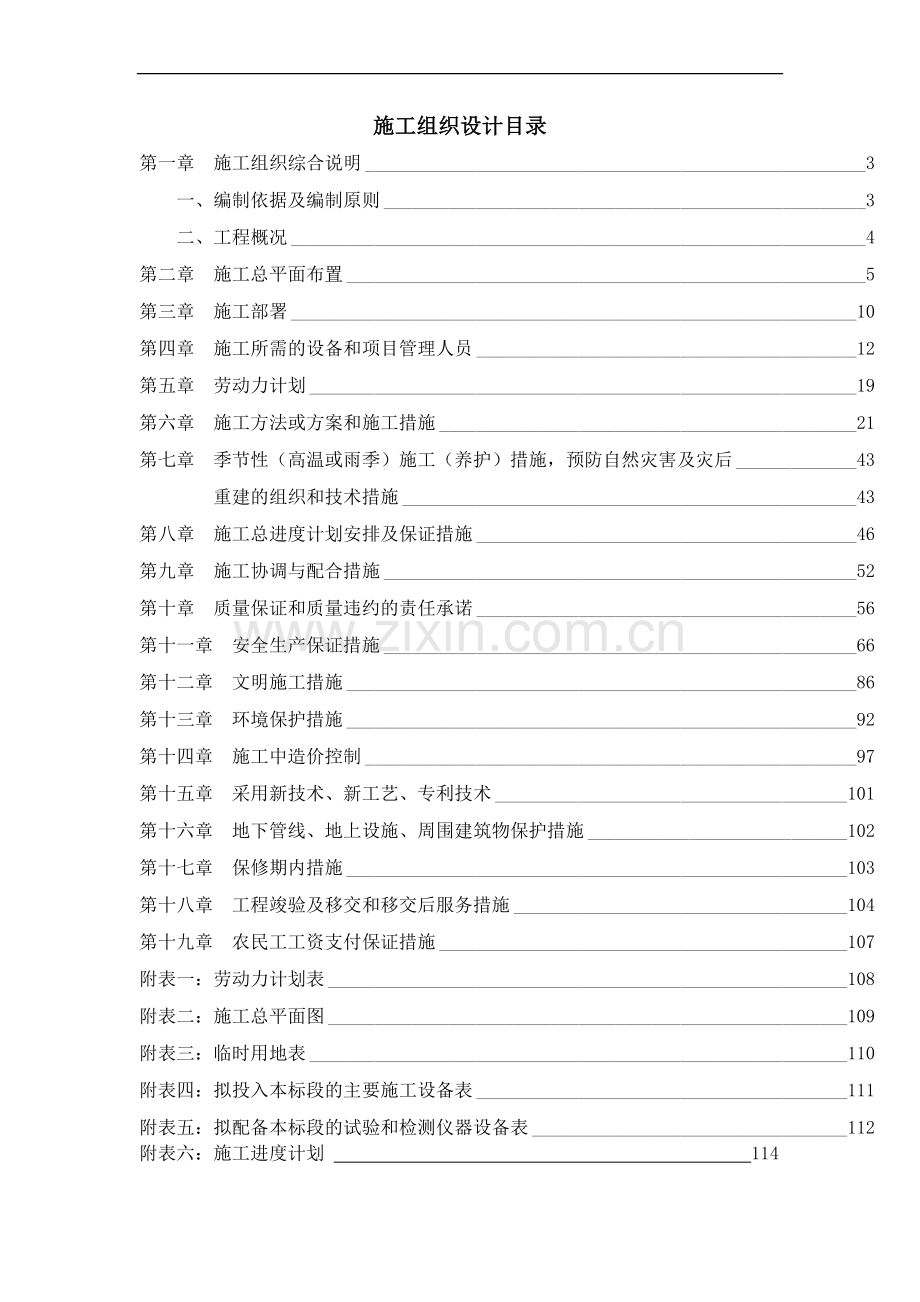

施工组织设计目录
第一章 施工组织综合说明 3
一、编制依据及编制原则 3
二、工程概况 4
第二章 施工总平面布置 5
第三章 施工部署 10
第四章 施工所需的设备和项目管理人员 12
第五章 劳动力计划 19
第六章 施工方法或方案和施工措施 21
第七章 季节性（高温或雨季）施工（养护）措施，预防自然灾害及灾后 43
重建的组织和技术措施 43
第八章 施工总进度计划安排及保证措施 46
第九章 施工协调与配合措施 52
第十章 质量保证和质量违约的责任承诺 56
第十一章 安全生产保证措施 66
第十二章 文明施工措施 86
第十三章 环境保护措施 92
第十四章 施工中造价控制 97
第十五章 采用新技术、新工艺、专利技术 101
第十六章 地下管线、地上设施、周围建筑物保护措施 102
第十七章 保修期内措施 103
第十八章 工程竣验及移交和移交后服务措施 104
第十九章 农民工工资支付保证措施 107
附表一：劳动力计划表 108
附表二：施工总平面图 109
附表三：临时用地表 110
附表四：拟投入本标段的主要施工设备表 111
附表五：拟配备本标段的试验和检测仪器设备表 112
附表六：施工进度计划 114
第一章 施工组织综合说明
第一节 编制依据及编制原则
(一)编制依据
1、本工程施工招标文件（含图纸）；
2、工程现场实际情况；
3、相关的法律、法规、条例；
《室外给水设计规范》（GB50013-2006）
《给水排水工程构筑物结构设计规范》（GB50069-2002）
《给水用聚乙烯PE管材》（GB/T13663-2000）
《给水排水管道工程施工及验收规范》DB 50268-2008
《埋地聚乙烯给水管道工程技术规程》（CJJ101-2004）
《球墨铸铁管外表面锌涂层第一部分装饰层的金属锌涂层》（GB/T17456.1-2009）
《球墨铸铁管和管件，水泥砂浆内衬》（GB/T17457-2009）
《液态环氧涂料内防腐涂层钢管技术条件》（S/YT4057-2002）
《给水排水标准图集》
《涂装前钢材表面预处理规范》（SYT0407-97）
《工业金属管道工程施工及验收规范》（GB50235-2010）
《城市给水工程设计规范》（GB50282-98）
以及国家和天津市有关专业现行施工标准、规程、规范等。
4、 天津东方奥特建设集团有限公司GB/T19001-2000—ISO9001：2000、GB/T24001-2004—ISO14001：2004、GB/T28001-2001三合一管理体系文件；
5、 我公司现有施工力量和技术装备情况；
6、 我公司合作技术力量和行业资源、专业厂商、材料供应商；
7、 我公司在其他类似工程施工中总结出的经验；
8、 现行的有关标准和规程规范。
（二）编制原则
1、 遵守招标文件条款的原则；
2、 坚持实事求是、精心组织、科学施工的原则；
3、 本着占地少，少扰民，保护环境，文明施工，建设让人民放心工程的原则；
4、 本施工组织设计从实际出发，阐述本工程实施过程中的工作流程，对各分部分项工程的工艺做法和质量保证措施进行详细介绍，为日后的施工提供理论依据。
第二节 工程概况
本工程由以下几条路段的给水管道工程组成：
1、玉砂道（彩环路—中央大道）：PE管道dn110=88m；dn315=49.5m；dn400=2680m。球墨铸铁管道：DN600=92m。
2、顺吉路（彩环路—云溪道）：PE管道：dn110=32m；dn315=1174m；dn400=2680m。球墨铸铁管道：dn600=70m。
3、云溪道（顺吉道—中央大道）：PE管道：dn110=20m；dn200=50m；dn315=609m。
4、彩辰路（云溪路—玉砂道）：PE管道：dn110=24m；dn200=23m；dn315=53m；dn400=564m。

第二章 施工总平面布置
一、施工总平面布置的条件与原则
（一） 施工总平面布置的条件
施工总平面布置根据现场的条件进行布置，以有利于生产、便于管理的为原则，主要临时设施有：综合加工区、综合仓库、项目经理部和作业人员生活区等。
（二）施工总平面布置的原则
根据现有的场地条件和建筑物布置情况，尽量避免相互干扰，场地内外交通道路紧凑实用、施工方便、经济合理、节约用地的原则布置。
1、根据本工程规模、施工强度确定施工场地。
2、根据本工程招标图纸，及现场勘察资料对生活设施、生产设施进行合理布置。
3、场地本着有利于生产方便，生活易于管理的原则进行布置。
4、项目经理部、生活区的布置临近现场临时施工道路，便于工程项目管理人员的进出。
5、生产设施的布置临近现场临时施工道路，方便材料的倒运，避免材料运输车辆对施工造成影响。
6、施工生产设施的布置做到能发挥施工工厂设施的生产能力，满足施工总进度和施工强度的要求。各种生活设施要便利工人的生产和生活。
7、施工场地和施工临时设施的布置满足防火、防洪、场地排水、环境保护、文明施工等要求。
二、施工场地布置
（一）施工现场
为使工程具有良好的社会形象，并达到文明施工要求，本工程施工区采用封闭式管理。施工围挡及现场大门按照天津滨海旅游区文明施工的管理规定进行设置，围挡高度为2.5m，宽度为4.5m，围挡基础为混凝土基础。围挡立柱为80*80方通，其他为40*40方通，面板为镀锌钢板，厚度0.5mm，钢板表面为广告布。现场大门为封闭式大门，宽度为8m，高度6m。施工现场设置规定的“七牌一图”标志牌。设置专人负责封闭设施的加固和维护。
（二）办公及生活设施场地规划
本工程办公区、生活设施由项目经理部与作业人员生活区两部分组成。
1、项目经理部
项目经理部占地面积约200 m2，其中房屋面积约100 m2采用彩板房形式，室内墙面悬挂工程管理制度、岗位责任制等制度。
2、作业人员生活区
本工程作业人员生活区占地面积400m2，建筑面积300m2。房屋均采用保温彩钢复合板房结构，二层布置。
（三）生产设施场地规划
1、综合仓库
综合仓库主要用于存放各类配件、管材及发电机用油，建筑面积为100m2。四周设置围挡，采用铁皮活动板房搭建。管材存放位置设置工作棚，下部设置15cm方木垫管材。
2、材料码放
本工程材料码放区占地面积300m2。进场后，材料分类码放在垫木上，挂牌标识。
（四）施工交通
1、对外交通
本工程区域对外交通条件便利，工程所在地附近有彩环路、彩辰路、顺吉道、玉砂道、云溪道、中央大道等多条公路，构成基本的交通网络，本工程建筑材料及机械设备可经公路进入施工现场，再经现场临时施工道路运输到各使用部位。
2、场内交通
本工程施工现场大门至现场办公室采用水泥路面硬化。
三、施工风、水、电供应及施工通讯
（一）施工照明
1、 照明要求
本工程照明分室内、室外。室内照明主要包括办公室、职工宿舍、仓库等，室外照明主要包括施工道路、现场施工作业区及加工场地等。
为确保工程安全顺利施工，各作业区照明度不低于表2-1的规定。
表2-1：最低照明度的规定数值 单位：LX
序号
作业内容和地区
照明度
1
一般施工区、开挖和弃土区、场内交通道路、
堆料场、运输装载平台、临时生活区道路
30
2
混凝土浇筑区
50
3
室内、仓库、门厅、出口过道
50
4
一般地下作业区
50
5
一般施工辅助工作
110
2、照明技术措施
作业人员生活区采用低压照明。各施工附属加工厂厂区、罩棚采用125w的高压汞灯照明，施工地段采用1kw的卤素灯负责该区作业照明。地表以下工作面的局部照明和潮湿作业区照明采用24v低压照明系统。临时用电照明选用外部有金属防护网灯具，电缆采用橡皮护套软线。
（二）施工供电
1、施工电源选择
本工程生活区临时用电从较近的电力系统接驳点接引，挂表计量。施工区电源采用柴油发动机供电，现场配备75kw发电机2台，30kw发电机2台或就近联系电源架设电缆线到施工现场。
2、电气装置
现场布置配电箱，。分配箱下设开关箱，并做到“一机一箱一闸一漏保” 。
3、防雷与接地
临电系统采用TN-S三相五线制，设专用接地线，所有电气设备均需可靠接地。系统在总箱、分配箱处需做重复接地，接地电阻不大于4欧姆。
为保护临时用电设备不受直接雷击，施工现场设置防雷系统。加工区、生活区安装接地网，所有电气设备及金属结构与接地网用专用地线可靠连接。接地网电阻测试后不大于4欧姆。
（三）施工供水
生活用水从较近的供水系统接驳点接引，并挂水表计量。现场埋设给水管道，引至各个用水点。
本工程现场施工用水主要为现场井室砌筑用水、施工现场降尘用水及水压试验用水。由于用水量较大，采用较近的供水系统引管泵送的方法方可用于施工。
（四）施工供风
本工程主要供风项目有管道安装及少量其它工程。根据施工总进度安排，采用1台3m3/min移动式空压机移动分散供风。
（五）施工通讯
施工进场后，对外通讯通过项目经理部的固定电话及施工管理人员手机解决。固定电话是从附近通讯干线引至现场，设直拨电话、传真机。
四、施工用地计划
本工程施工用地计划见表六。
表2-2：临时施工用地计划表
用 途
占地面积（m2）
项目经理部
100
作业人员生活区
280
材料码放区
300
综合仓库
96
五、消防设施设置
消防范围包括施工现场所有的永久和临时工程。临时工程中施工人员生活区、车辆停放区和项目经理部等建筑物的间距符合防火要求，每处设置2个消防水桶贮水，并配备相应的消防器材，设专人对消防器材进行管理。
六、施工总平面图
施工总平面图见图。

图：施工总平面图

第三章 施工部署
一、施工任务划分
依据招标文件和工程的实际情况，充分考虑工程的性质及专业对口，本项目部下设2个施工作业队，各施工队具体任务划分见表3-1。
表3-1：施工任务划分表
序号
施工队伍
承担任务
1
第一施工作业队
负责给水管道工程施工
2
第二施工作业队
负责井室及附属设施工程施工
2个作业队统一接受项目经理部的管理和协调调配。整个工程实行项目经理部→施工作业队→各班组三级管理。
二、施工准备工作
1、做好施工人员进场准备，办理各项有关手续，按规定搭设临时设施，做好“三防”工作。
2、对施工图纸进行全面会审，技术复核，熟悉图纸，了解各种工艺技术、材料性能及施工方法。
3、进一步深化施工组织设计，优化施工方案，认真做好对各工种施工前的技术交底、安全交底。
4、根据工程的施工进度安排，制定相应的配合施工计划。
5、按材料进场计划要求组织材料的定制加工、采购确认等进场准备。
6、提交施工组织设计，质量计划、施工方案等工程技术文件给监理工程师审核批准。
7、各种机具、设备、仪器运往现场和安装，检验合格后，方可投入使用。
8、施工准备工作计划表见表3-2。

表3-2：施工准备计划表
序号
施工准备工作内容
责任人
完成日期
一
技术准备

1
施工图设计及设计交底
技术负责人
开工前
2
施工图自审
技术负责人
开工前
3
施工图会审
项目部
开工前
4
可实施性施工组织设计编制
技术负责人
开工前
5
施工现场检查
项目部
开工前
6
施工管理制度准备、上墙
项目部
开工前
7
施工计划编制、上墙
项目部
开工前
8
开工报告
技术负责人
开工前
9
同各有关单位现场交接
项目经理
进场后
10
分部、分项、隐检项目
质量员
开工前
二
物资准备

1
业主提供材料明细表
材料员
开工前
2
大宗材料及半成品需用计划
施工员
开工前
3
施工机具设备计划
机械员
开工前
4
施工检测设备计划
技术负责人
开工前
三
劳动组织准备

1
施工队伍准备、组织
公司
进场前
2
项目领导机构建立
公司
进场前
3
进场工人安全教育
公司、安全员
进场前
四
施工现场准备

1
现场安全、消防工作准备
安全员
进场后
2
临建办公、住宿、仓库等用房
项目部
进场后
3
施工现场水、电设施计划
技术负责人
进场前

第四章 施工所需的设备和项目管理人员
一、项目管理人员
（一）现场组织机构
我公司是具有五个一级资质的施工企业，善于大型工程施工，职工素质好，技术力量强，机械化程度高，装备力量雄厚，是重合同、守信誉，能打硬仗的施工企业。
近年来已承建了天津市南水北调市内配套工程尔王庄水库至津滨水厂供水管线工程施工（第1标段）、天津市南水北调市内配套工程尔王庄水库至津滨水厂供水管线工程施工（第6标段）、南水北调市内配套水源管道工程（第五合同段）1标段、天津经济技术开发区供水检修备用管线工程施工第5标段、天津经济技术开发区供水检修备用管线工程施工第6标段、2008年第一批小区旧管网改造工程第六标段等多项相关工程的施工，每项工程均按时、保质、保量完成了施工任务，许多项目被评为优良工程，受到当地政府和群众的一致好评，取得了良好的企业信誉，积累了丰富的施工经验，同时取得了较好声誉。
中标后，我单位将选派精干人员组成项目部，实行项目法管理，精心组织施工，确保工程质量、进度、安全。项目组织机构见图4-1。
图4-1：项目组织机构图
项目经理

技术负责人

副项目经理

物资设备部
安全
环保部

质量部
工程技术部
合同造价部

各施工队队长
各施工班组

1、管理体制
（1）企业法人聘任项目经理，组建工程项目部，在企业法人协调下，负责资源配置到位，对工程实施项目法管理。
（2）企业法人是本合同履约主体，是工程项目的管理中心；项目部作为一次性组织和一次性授权管理主体，随工程项目的合同签订而组建，随工程项目的竣工、交验、工程款清结而解体，是工程项目的实施控制中心；作业层采取专业化的施工组织。项目经理对本工程项目施工全过程负责。
（3）企业法人与项目经理之间，通过委托书、授权书、责任书等形式，建立委托与被委托、授权与被授权的关系；项目部与作业层之间，按市场法则建立合同关系。
2、管理职责
项目经理部（简称项目部）是工程项目的管理机构，本着懂技术、专业素质高、善管理、组织能力强、精干高效的原则组成，在项目经理的领导下，认真履行合同，承担本工程项目从开工到竣工的全过程施工生产管理。
（1）项目经理职责
① 贯彻执行国家和工程所在地政府的有关法律、法规、政策，全面主持项目施工和管理工作，承担合同履约责任，全面负责项目部的物质文明和精神文明建设工作；
② 确保工程施工质量，对工程质量负终身责任；
③ 严格执行与企业法人代表签订的授权书，确保本工程的各项经济技术指标的实现；
④ 执行企业各项管理制度，抓好安全生产，搞好现场文明施工，树立企业形象，维护企业良好信誉；
⑤ 必须及时、准确、真实地向企业法人报告工程进程中的质量、安全、财务以及其它有关重大事项，向业主提交所需的文件和报表；
⑥ 参与企业法人与业主、监理人、设计的重大事项研究和决策，接受业主的指令，服从监理人管理，协调外部关系；
⑦ 企业法人授予的其他权力。
（2）副项目经理职责
① 配合项目经理管理施工生产，在施工中严把安全、质量、生产关，抓好施工中安全质量工作，把安全质量生产责任制落实下去；
② 抓好施工生产计划的落实，处理施工出现的具体问题；
③ 负责处理现场及项目部内部的一些日常工作。
（3）技术负责人职责
① 对本工程的工程质量、施工技术、计量测试负直接技术责任，指导工程技术人员开展有效的技术管理工作；
② 提出贯彻改进工程质量的技术目标和措施；
③ 负责新技术、新工艺、新设备、新材料及先进科技成果的推广和应用；
④ 具体负责组织对本工程项目施工方案、施工组织设计及质量计划进行编制及经批准后的实施；
⑤ 对施工中可能存在的质量通病及其纠正、预防措施进行审核；
⑥ 解决工程质量中的关键技术和重大技术难题；
⑦ 对本工程的劳动保护和安全生产的技术工作负责，结合工程特点及施工进度及时下达劳动保护和安全生产技术方案和措施，并认真贯彻落实。
（4）工程技术部
① 负责本工程项目的施工过程控制；
② 制定施工技术管理办法及工程项目的施工组织设计及调度工作；
③ 负责工程项目的控制测量、施工测量和施工放样工作；
④ 负责技术交底、过程监控，解决施工技术疑难问题；
⑤ 参与编制竣工资料和进行技术总结，组织实施竣工工程保修和后期服务；
⑥ 组织推广应用新技术、新工艺、新设备、新材料，努力开发新成果。
（5）质量部
① 依据本公司质量方针和目标，制定质量管理工作规划，负责质量综合管理，行使质量监察职能；
② 确保产品在生产、交付各个环节以适当方式标识，并保护好检验和试验状态的标识；
③ 负责产品的标识和可追溯性控制、最终检验和试验控制、不合格品的控制、质量记录控制，按照质量检验评定标准，对本工程全部工程质量进行检查指导；
④ 负责全面质量管理，组织工程项目的QC小组活动；
⑤ 负责工程项目检验、试验的控制工作；
⑥ 负责现场各种原材料试样和混凝土试件样品抽样、测试、检验及质量记录；
⑦ 负责工程项目的计量测试工作。
（6） 安全环保部
① 负责依据国家和当地颁布的有关规程及本工程制定的安全、环保目标制定本工程整个工程的安全、环保管理工作规划；
② 负责安全及环保综合管理，编制和呈报安全、环保计划、安全技术方案和具体安全、环保措施，并认真在施工中贯彻落实；
③ 组织每周、每月安全检查，发现事故隐患，及时监督整改；
④ 负责安全、环保检查督促，负责对危险源点提出预防措施，每周进行安全、环保教育，关键工序提出安全施工技术交底。
（7） 合同造价部
① 负责对本工程项目承包合同的管理；
② 按时向建设单位报送有关报表和资料；
③ 负责本工程项目施工计划制定、实施管理，根据施工进度计划和工期要求，适时提出施工计划修正意见报项目领导批准执行；
④ 负责工程量增减的核算、金额计算、监理人办理签证和审批手续。
⑤ 负责验工计价工作。
（8） 物资设备部
① 负责向本工程业主提供原材料周、月、季的需用计划及其验收、保管等工作；
② 负责其它物资的采购计划及其采购和物资管理并制定本工程项目的物资管理办法；
③ 负责本工程项目全部施工设备的管理工作，制定施工机械、设备管理制度，在公司器材设备租赁站的指导下，参与设备的安装、检验、验证、标识及记录；
④ 参加本工程验工计价，对各施工班组的材料消耗和机械使用费用情况每月进行总结。
（9） 施工班组职责
① 严格执行项目部制订的施工技术措施、工艺流程、施工方法、质量程序文件、安全规定、环境保护及文明施工措施等；
② 按项目部下达的计划组织施工；
③ 施工中，严格按照下料单下料。做到节约材料，降低消耗，提高材料的利用率；
④ 及时检查维修和保养施工设备，提高设备的完好率和利用率；
⑤ 遵守项目部的各项规章制度和工作、学习、生活纪律，搞好精神文明建设。
（二）项目部人员配置资格
1、项目经理具备建设部或建设行政主管部门颁发的一级建造师的证书。
2、项目副经理具备建设部或建设行政主管部分颁发的二级及以上建造师证书，专业为市政工程或机电工程，具备投标资格的IC卡且为本单位正式职工，兼任施工和技术负责人职责。
3、其它注意管理人员具备天津市建设工程施工项目部管理人员岗位证书且为本单位职工。施工员、质量员、安全员单独设置，不兼任其它管理岗位职责，其它可以兼任。项目经理部总人数不少于8人。
二、施工所需的机械设备
（一）施工主要机械设备进场计划
工程质量的好坏、进度的保证很大程度上与施工机具的先进性有关，对于本工程的施工，我公司将针对实际情况和各工种、工序的需要，合理地配备先进机具及挑选专业水平较高的技术操作人员，最大限度地体现技术的先进性和机具设备的适用性，充分满足施工工艺的需要，从而保证工程质量。
（二）机械设备选用的控制措施
本工程施工的一切施工机械，要求配套完整，能满足施工质量和进度的要求，其机械状况能满足工程及施工安全的要求，并能完成保证质量的作业。
本工程施工的施工机械的使用与操作，保证不使路基、路面、结构物、邻近的公用设施或其它公路受到损伤或损坏而造成污染。
在本公司施工中的施工机械设备计划，保证严格执行。若监理人发出了变更令，则按变更令执行。
据工程的实施具体进度安排，我公司在监理人批准的时间内将表列所有施工机械装备运至工地。
工程所使用的机械在施工期间保证定时、定期维修检查，避免机械在施工过程中出现停工现象，影响施工进度出现施工质量事故。
认真听取监理单位的意见，定期总结施工中机械使用的情况，改进不合理的机械使用状态，作到不断完善，确保工程的进度与质量。
（三）施工机械设备管理及维修保养
施工机械设备实行统一管理，统一调度、调配使用。施工机械设备推行使用、维修、保养一条龙责任制，并建立维修保养制度，实行谁使用，谁维修，谁保养，推行定期维修和例行保修。
实行机械设备专人负责制，定人、定设备、定责任、定维修保养。设备使用前办理有关手续，设备的进、退场及时办理进退场手续。

（四）投入的主要施工机械设备
序
号
设备名称
型号
规格
数
量
国别
产地
制造
年份
额定
功率（kw）
生产
能力
用于施工部位
备注
1
挖掘机
1m3
2
美国
2008
123.5
100m3/h
土方

2
自卸汽车
8t
4

2009
162
5 m3/车
土方

3
蛙夯
HW-60
4
天津
2007

土方回填

4
发电机
75KW
2
天津
2008

75KW
施工用电

5
发电机
30KW
2
天津
2008

30KW
施工用电

6
汽车吊
QY20
2
徐州
2008
161
20t
起重

7
潜水泵
2"
10
天津
2009
0.75
8m3/h
施工降水

8
热熔焊机
BX-300
10
天津
2008
25

管道安装

9
插入式振捣器
φ50
4
山东
2008
1.5

混凝土振捣

10
平板振捣器
ZB11
2
山东
2008
2

混凝土振捣

11
压力表

4
天津
2009

水压试验

12
手板葫芦
3T
4
天津
2008

管道施工

13
碾压机

1
江苏
2009

基础处理

14

15

第五章 劳动力计划
一、劳动力选择的原则
1、具有良好的质量、安全意识；
2、具有较高的技术等级；
3、具有类似工程施工经验的人员。
二、劳动力分类
1、第一类为专业性强的技术工种，包括司机、电工、焊工等，这些人员均为我单位曾经参与过相类似工程的施工，具有丰富的施工经验，持有相应上岗操作证的职工；
2、第二类为熟练技术工种，包括管工、瓦工等，以施工过类似工程施工人员为主进行组建；
3、 第三类为非技术工种，此类人员的来源为长期与我单位合作的合同制施工劳务队伍，进场人员具有一定的素质。
三、专业班组的管理
从本公司有多年经验的工人中挑选一批精英参与本项目施工，他们有多年的施工经验。工人施工实施计件和计面积管理法，职责明确，自己对自己工序的全过程负全盘责任。
四、各专业工人技术水平
为确保施工参与人员的素质，所有专业技术工人必须经过预审程序，经审查合格者方可进场施工。填写素质审查表，凭通过的素质审查表，在后勤部正式办理上岗手续，办理工卡，领取统一工作服等，素质审查表为工人资料，由项目部保留。素质审查要求看懂施工图。并具有相关的施工经验。
五、劳动力安排保证措施
提前进场以技术骨干为主，负责按图放线、定位、放水平，部分材料进场后，工人施工队正式进场施工，在整个施工过程中，人员统一调动，先急后缓，保证工程的进度计划，保质保量顺利进行。
工程紧的时候必须穿插施工。其他各个工种必须按进度计划进行施工，在出现材料或其他原因耽误时间，未完成计划的进度，必须加班加点或马上增加施工人员把损失耽误的时间抢回来。
如遇节假日或农忙季节，如果工期紧，工人无法休息， 我们将采取有利措施，保证工人的合法权益，在工资或其它方面补偿。
六、劳动力计划

表5-1：劳动力计划表
单位：人
工种
按工程施工阶段投入劳动力情况
设备材料进场验收
测量 放线
沟槽 开挖
砼套管安装
给水管道安装
砼支墩浇筑
管道设备安装
阀门井砌筑
打压吹扫消毒
沟槽 回填
安全员
1
1
1
1
1
1
1
1
1
1
质量员
1
1
1
1
1
1
1
1
1
1
材料员
1
1
1
1
1
1
1
1
1
1
测量员

2
2
2
2
2
2
2
2

机械司机
2

6
2
4
2
4
2
4
4
电工
2
2
2
2
2
2
2
2
2
2
熔焊工

4

2

管道工

4
4
8
8
8
8
4
4
钢筋工

2

2

砼工

2

2

模板工

4

2

瓦工

6

4
6

壮工
8
8
14
14
14
14
14
14
14
10

第六章 施工方法或方案和施工措施
一、施工顺序
施工准备—测量放线—材料进场验收—沟槽开挖—管道基础处理—PE管道、球墨铸铁管道、混凝土套管安装—管道附属设备安装—井室工程—沟槽土回填—打压冲洗、消毒—工程验收
第一节 测量放线
1、组建测量组
我项目部将选用经验丰富、业务水平高的测量人员2名。测量工作在总工程师领导下进行。
2、测量工作组织及人员职责如下：
①项目部工程师测量职责
对测量规范及测量文件充分学习掌握，并依此制定项目部针对工程的具体测量方案。领导项目部的测量工作，对具体工作实行监督指导。制定项目部测量工作的具体管理办法，并贯彻检查落实。
②测量组长测量职责
认真依据国家工程测量规范，带领全组成员对各工序进行详细测量工作。接受项目部工程师的领导，具体布置测量组人员的工作分工。负责组织现场的测量复核工作，负责与竣工测量单位的协调配合。
③测工测量职责
认真学习测量知识、施工图纸，不断提高业务水平。负责现场测量工作的具体操作，直接为现场提供服务，对自己所从事的测量工作负责。
3、测量施工
①接桩、布置轴线及高程控制桩
进场后，立即进行由业主提供的工程平面控制点、高程控制点的接桩任务，并布置场区内的平面坐标控制网及高程控制网，并以适当的比例绘制成图。
场区的高程控制网布设成闭合环线，对于重点平面控制点及高程控制点浇筑混凝土墩进行加固保护（混凝土墩高1m，长和宽各0.3m），并设立红色警示牌，提醒车辆及行人注意。
②根据业主提供的桩点位置及测量控制点，每100m引测一临时水准点，水准点须经闭合后方可使用。业主提供的桩点，施工现场测量人员应作好栓桩，临时水准点应放在附近建筑物上或牢固的桩上。
③、测量复核
测量组在项目工程师领导下，严格依据工程验收程序组织专人进行各道工序的测量复核，重点轴线、控制点由测量组长组织复核。施工过程中的测量复核记录做到清晰、规范，并由测量组长每周检查一次，有关测量复核情况，每月由测量组长汇总报项目部总工程师审阅。控制点、线和水准点每月进行核测一次，遇有大风、大雨等天气后加测一次，检查控制点的变化情况，如有异常及时予以调整或平差。
4、竣工测量
项目部根据施工进度委托有竣工测量资质的单位进行本工程的竣工测量，并将有关竣工测量单位情况报工程师。竣工测量单位进入施工现场后，项目部测量组与其密切配合，按相关竣工测量的程序，使竣工测量有序进行，尽早完成。
5、施工过程中，经常检测水准仪i 角，发现精度达不到规定要求时，或发现仪器设备异常，测量组要及时对设备或仪器进行封存，由专人尽早送至定点维修单位进行维修。
6、对测量设备加强保护意识，轻拿轻放，并由专人使用和保管。在工程进行过程中，对使用时间过长，维修后精度仍达不到要求的设备及仪器，由测量组长提出申请，履行有关审批程序后，及时进行报废更新，旧设备按公司要求做回收处理。
7、 测量过程中与工程师的配合
测量前向工程师提供本工程所用测量仪器的年检证、合格证及仪器清单，在测量过程中做好与工程师的配合工作，认真听取工程师对测量工作的意见，及时改进工作中的不足之处。及时将布设好的平面控制网及高程控制网资料，报工程师审批，并邀请其到现场进行实地核测，得到批准后方可使用。在施工过程中，对需要报工程师进行复核的工序或部位，认真填报有关表格，及时上报。施工过程中随时接受工程师的复核及日常检查。
需要工程师核验的测量工作，在测量开始前48 小时，及时通知本工程工程师，以便其在场检查。
第二节 材料进场验收
一、材料验收
1、本工程材料由我方采购并由厂家负责运至施工现场指定地点。施工人员应对照图纸提出材料计划，报监理进行核准无误方可订货。
2、管材、管件及设备运至现场后，必须由材料员（质检员配合）逐根、逐件的检查进行外观质量检查，并做好标识记录。
3、用专用量具对管材逐根进行规格尺寸的丈量并做好记录。
4、所有的管材及配件均严格按照设计文件要求的规格、材质、等级进行选用，并按照相关的标准验收合格，每种材料必须有材质合格证。
5、不同材质的管材和配件分类摆放并有明显的标识，便于施工人员区分。
6、装卸管材管件时必须使用专用尼龙带软吊具稳起稳放。
7、主干线所有阀门应进行强度和气密性试验，单独存放，定位使用，并填写阀门试验记录。
二、码管及存放
1、本工程架空管道安装分段集中码放，码放时管底应摆放100*100方木做为垫格。
2、场地应平整、无杂物积水，并有足够承载能力。同规格管应码放在一起，表明规格，数量，码放高度最大为2层，存放期间应用帆布覆盖,防雨淋和小泡。
第三节 沟槽开挖
一、开槽：
1、管道沟槽应按照设计所规定的平面位置和标高开挖，采用明开槽，如与道路同期的施工，采用沟槽支护措施，以保证路肩的稳定，为防止基土扰动，严禁超挖，机械开挖时槽底标高以上应预留200mm，原土层用人工统一清底。沿沟槽底部每10米钉一根小木桩，用水准仪复测槽底高程人工清底时以控制槽底高度。
2、挖出土方应放置在沟槽一侧，2M以外且不高于1.5m，以保证安全。挖方的放置不能损坏或阻碍任何公共通道及永久性工程设施，严格按有关规定及业主要求执行。在沟槽开挖期间，必须保护沟槽两侧永久性工程设施的稳定，对于已标注处的地下障碍物应先挖试坑，暴露出障碍物后再进行开挖，必要时采用人工方式开挖。障碍物区暴露在沟槽内时必须采用支、吊等方式进行保护，如发现问题应立即停止施工并及时通知工程师。根据施工图设计沟槽开挖断面 。在行人车辆必经的地段应在沟槽上架设临时便桥，以保证行人及车辆安全通过。
3、在建（构）筑物及电杆附近或遇土质松软地段挖槽时，应按设计要求进行支持保护，以确保周围建（构）筑物及电杆的安全，持管道安装完，沟槽夯实回填土后，支撑和支护才应被拆掉，并应采用不损坏管道的方法。在未经工程师同意的情况下，不得将支撑件留在沟渠内。管段管中心线距线杆等较近时，该段管槽开挖时刻采用支护措施，管槽于此处直臂开挖，临时支护由板桩、横撑等构件组成，也可视现场情况采用其他支护方法，以保证线杆等安全。
4、管道工程采用明开槽，沟槽一侧工作面宽度为0.3-0.4m，且总宽度不得小于0.8m。沟槽弃土应随出随清理，堆放在距沟槽上口边线5m以外，沟槽开挖沟槽中级成槽后，槽顶应避免出现振动荷载，成槽后应尽快完成铺设管道等工作，避免长时间晾槽。沟槽两侧推土要求：人工挖土时，推土高度不得大于1.5m。
二、沟内排水：
1、沟槽遇雨季或有地下水情况下，应有降、排水措施，可采用明沟集水井或人工减低地下水位，采用明排水方法为沿沟槽每50m设一集水井，井径0.8m井底比槽底深1.0m，井内稳4”潜水泵，集水井之间沿沟槽侧作排水沟，排水沟断面尺寸为0.3×0.3米，并以3‰坡度坡向集水井。
2、沟槽内排出的地下水应通过沉泥井沉泥后的清水应排入指定的市政雨污水井内。施工中遇雨天或挖至透水性好、涌水量大的土层时，增设集水井及水泵，集中排水将水位降至沟槽底部以下0.5m，确保干槽作业，直至回填土超过地下水位高度且不致使空管浮起的高度时，才可停止和拆除降、排水设施。
3、雨季施工还应在沟槽两侧分设挡水堤或截水沟，以防止地面水流入沟槽。挖槽后如有扰动或淤泥应挖出并回填碎石屑，石屑上铺20cm中砂至管底，管底两侧填中砂，基础材料应震实并与管身、承口外壁均匀接蛹如遇特殊情况应与设计、监理、甲方共同研究处理解决。
第四节 管道基础处理
一、本次工程铺设的PE管、球墨铸铁管，如果管道基础坐落在回填土层的范围内，应该对回填土层进行夯实，密实度达到90%。
二、管道如遇淤泥等软弱地层，应首先进行清淤后回填碎石、中砂各0.3m，回填石屑压实后再在其上做管道基础。
第五节PE管道安装
1、给水管道采用给水PE管，应符合《给水用聚乙烯（PE）管材》（GB/T13663-2000）要求，材质采用PE100SDR17级，设计要求出厂前每一根管道均应进行打压试验，合格后填写合格证书方可出厂，下管前应对管道进行外观检验，符合标准的管材方可作为施工用管。
2、PE管采用电热熔接口，管道接口的施工应在厂商的指导下进行。
3、管道连接采用热熔连接口连接方式。安装前应对管材、管件的外观质量进行检查。管及管件表面不得有裂纹和妨碍使用的凹凸不平缺陷。管材应平稳下沟，不得与沟壁或沟底激烈碰撞。
4、聚乙烯（PE）管采用电熔连接时先把管道连接面上的污物擦干净，管口要对齐，间距
