赣龙铁路GL-5标段路基工程

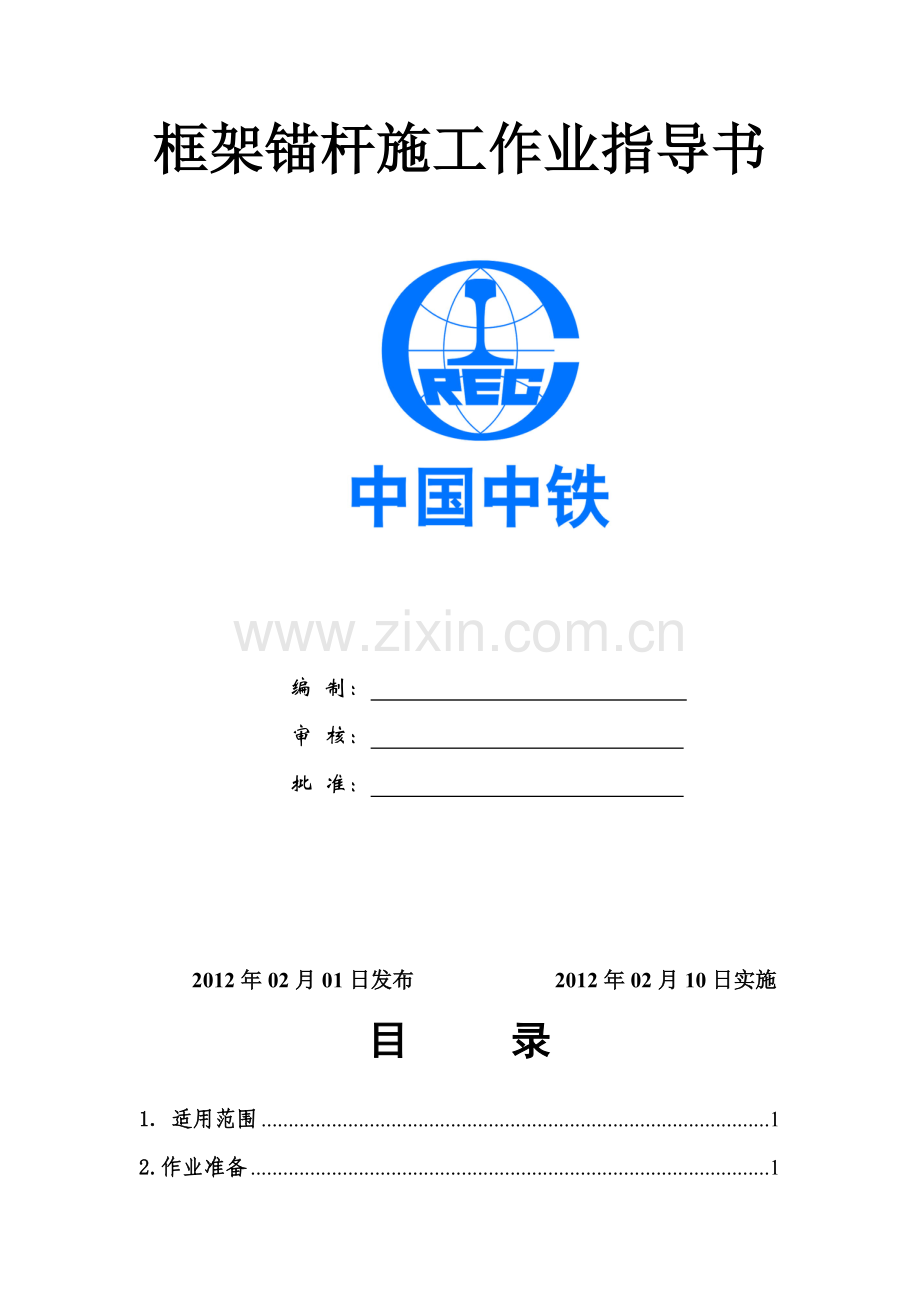

框架锚杆施工作业指导书

编 制：
审 核：
批 准：

2012年02月01日发布 2012年02月10日实施
目 录
1．适用范围 1
2.作业准备 1
2.1内业技术准备 1
2.2外业技术准备 1
3.技术要求 1
4.施工程序与工艺流程 2
4.1施工工艺流程 2
4.2施工方法 3
5.施工要求 4
6．劳动组织 4
6.1劳动力组织形式 4
6.2施工人员配置 4
7.材料要求 4
8.设备机具配置 5
9.质量控制及检验 5
9.1原材进场检测 5
9.2锚杆的允许偏差及检验 5
10.安全、环保措措施 5
10.1安全措施 5
10.2环境保护措施 6

中铁五局赣龙铁路联络线路基框架锚杆施工作业指导书
赣龙铁路路基工程
路基框架锚杆施工作业指导书
1．适用范围
本作业指导书适用于中铁五局赣龙联络线LZDK6+468~LZDK6+488段二级边坡的框架锚杆施工。
2.作业准备
2.1内业技术准备
在开工前应组织相关技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。应制定施工安全保证措施和应急预案。对施工人员进行技术交底，对参建施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备
施工场地征地应完成，场地应平整。生活、生产房屋应修建完成，生活、办公设施应配齐，并能够满足主要管理、技术人员进场生活、办公需要。
3.技术要求
3.1 现场核对 熟悉施工图，进行现场核对，重点是对地形地貌，地表和地下水源、边坡稳定、山坡裂缝、滑动面、气象等情况详细调查了解，根据实际地形，核查施工图中挡土墙设置是否合理，沉降缝与伸缩缝是否平顺、稳定等。当施工图与实际情况不相符时，应作必要修改。
3.2 开工前施工场地要通电、通水、通路，施工场地平整，场内排水良好。
3.3 锚杆抗拔试验，提前做好混凝土与砂浆配合比设计，锚杆正式施工前，应采用与正式施工相同的的施工方法施作试验锚杆，对锚杆做抗拔力试验并确认其能达到施工图要求，确定施工参数，试验的杆数为工作杆数的3%，且不少于3根。
3.4 根据核对的工程量、工地特点、工期要求以及施工条件，结合设备能力，做出实时性施工组织设计，应包括施工方法和相应的技术措施、工程数量吗、所需劳动力、机械设备、材料数量、临时工程、场地部署以及运输车辆等。培训作业人员，做好技术交底，准备好各种质检原始记录表。
4.施工程序与工艺流程
框架锚杆施工工艺流程图
锚杆孔灌浆
施工测量
钻锚孔、清孔
安装锚杆
制作锚杆
试验检测
张拉、锚固锚杆
锚头处理
浆液制作
坡体开挖
坡面清理
4.1施工工艺流程

4.2施工方法
4.2.1锚杆施工
(1)、按照设计要求布置钻孔，锚杆施工工序为钻孔→安装锚杆→注浆锚头封闭，成孔后应立即进行锚杆安装并注浆。
(2)、钻孔采用螺旋钻孔。锚杆孔位应按设计要求准确放置于坡面上，孔位误差不得超过±0.2；锚孔的孔斜度（倾角）误差不得超过±2°，实际钻孔深度应比设计孔深大0.2m钻孔结束后用高压空气（风压0.2～0.4MPa）将孔中岩粉排除干净。
(3)、锚杆采用1根HRB335级Φ25mm(锚杆长度10.0m采用),钢筋点焊并联制作，杆身每隔1.5m设一个对中支架（Φ12mm钢筋）、锚杆外露弯折10cm，并采用厚0.07m的C30混凝土封闭。
(4)、锚杆孔内注浆为一次注浆，采用孔底返浆法，中途不得中止，灌注M35水泥砂浆，使用Po.42.5级普通硅酸盐水泥。
(5)、锚头应与框架梁同时浇筑，
4.2.2框架梁施工
(1)、框架梁应先放线开挖沟槽，位置、间距、尺寸应严格按设计要求测放，设计、施工时根据锚杆纵、横边坡坡率选用不同的结构尺寸。
(2)、锚梁、框架梁（或十字框架梁）、锚墩均采用矩形截面，截面尺寸为0.3m（厚）×0.4m（宽），C30钢筋混凝土现浇，全断面嵌入式，顶面与边坡面齐平；梁背面与槽底面密贴，凹凸不平处用水泥砂浆或混凝土填背；锚索梁、框架梁采用现场定位，严格按设计要求施工。
(3)、锚梁模板及钢筋混凝土的施工符合相关规范的有关规定；确保锚头承载面受力面与锚索方向垂直；每条锚索梁上的锚索孔2孔一组同时张拉。
5.施工要求
(1）、施工前，作好上方截、排水及防渗设施；雨季施工搭设雨棚。地下水发育路堑地段，首先做好截排水措施；
(2）、采用的水泥、骨料、外加剂、掺合料及搅拌用水均符合规范要求；
(3）、沟槽开挖后，认真核对地质资料，经验收合格后，方可进行基础砌筑，当与设计不符时及时反馈业主、监理工程师和设计单位，以便及时进行调整。
6．劳动组织
6.1劳动力组织形式
劳动力配置形式采用架子队组织模式。
6.2施工人员配置
6.2.1、管服人员
队长： 余焕东 技术负责人：尹晨
技术主管：胡江波 技术员： 彭涛
安全员： 苑建军 质量员： 张帮乾
材料主管：郭斌 现场负责人：代安辉
6.2.2、施工班组
以一段路基为一个单位配置人员如下：班长1人、安全员1人、技术员1人、砌筑工10人、普工20人。
7.材料要求
7.1 水泥：宜用42.5级普通硅酸盐水泥，有出厂合格证及试验报告。
7.2 粗、细骨料：粗、细骨料的各项指标应符合规范规定。
7.3 钢筋：品种和规格均符合施工图规定，并有出厂合格证和试验报告。
7.4 外加剂： 根据施工需要并通过试验确定。
7.5 水： 一般饮用水均能满足要求。
8.设备机具配置
以每个坡面为一个单位，框架式锚杆支挡结构的机具有: XY-ZPC1地质钻机１台，TBW-250/40型泥浆泵２台，搅拌机１台，灌浆管、阀门和压力表各1套。
9.质量控制及检验
9.1原材进场检测
(1)、锚杆外观质量检验：杆体直径要均匀、一致，无严重锈蚀、弯折。
(2)、锚杆杆体抗拉力不小于180kN。加工后的锚杆的杆体尺寸应符合设计要求。
9.2锚杆的允许偏差及检验
序号
检验项目
允许偏差
施工单位检验数量
检验方法
１
锚杆孔深
－50mm
按锚杆数量每坡面抽样检验10%
尺量
２
锚杆间距
+50mm
按锚杆数量每坡面抽样检验10%
尺量
３
锚杆长度
-30mm
按锚杆数量每坡面抽样检验10%
尺量
10.安全、环保措措施
10.1安全措施
1)采用新技术、新工艺、新机具和新的施工方法时，严格制定相应的安全技术措施。
2)从事电力、高处起重等特种作业人员，各种机械的操作人员及机动车辆驾驶人员，必须经劳动部门专业培训和考试并取得合格证后，方准独立操作。
3)施工现场设立安全标志。危险地区必须悬挂“危险”或者“禁止通行”“严禁烟火”等标志，夜间设红灯示警。
4)在施工便道间的交叉口、与公路的交叉口，应设立标志。
5)施工用电的线路及设备，严格按批准的施工组织设计安装设置，并符合当地供电部门的规定。
7)严禁将电线路搭靠或固定在机械、栏杆、钢筋、管子、扒钉等金属件上。电线路的架设高度，与建筑物的距离以及和公路等平行或交叉时，必须符合现行的《电力设计规范》中的规定。
8)路堑段护坡施工时，经常注意坡面的稳定。每天开工前、收工前将对坡面、坡顶附近进行检查，如发现有裂缝和坍方的迹象或有危石、危土时，立即处理，凡不能处理且对施工安全有威胁时，暂时停止施工，并报告上级处理。
9)在高于3m的坡面上作业，必须拴安全绳；严禁在同一安全桩上拴几根安全绳和在一根安全绳上拴几个人。在路堑内作业，必须戴安全帽。
10)开挖作业应与装、运作业面相互错开，严禁上下重叠作业。
11)严禁有间发性癫痫、高血压、心脏病和恶性贫血患者担任撬石和高边坡作业。
10.2环境保护措施
10.2.1减小生态破坏
临时施工场地的选择与布置，尽量少占用绿地面积，保护好周围环境，减少对植被生态的破坏。施工结束后，及时恢复绿化或整理复耕，重视临时施工用地的复垦；
妥善处理废方，山坡弃土尽量避免破坏或掩埋场坪旁边的林木、农田及其它工程设施。弃土避免堵塞河道、改变水流方向和抬高水位而淹没或冲毁房屋。
10.2.2噪声、光污染控制
作业场地及运输车辆应及时清扫、冲洗，保证场地及车辆的清洁；
主要运输道路需进行固化，要定时洒水防尘，严禁在场地内燃烧各种垃圾及废弃物；
合理分布动力机械的工作场所，尽量避免同处运行较多的动力机械设备；
对空压机、发电机等噪音超标的机械设备，采取装消音器来降低噪音；
对于行驶的机动车辆，严禁鸣笛；
合理安排噪音较大的机械作业时间，距居民较近地段，严格控制噪音，不得在夜间进行产生环境噪音污染的施工作业。
10.2.3水环境保护
施工废水、生活污水按有关要求进行处理，不得直接排入渠道。清洗骨料的水和其它施工废水采取过滤、沉淀处理后方可排放，以免污染周围环境。施工机械的废油废水采取隔油池等有效措施加以处理，不得超标排放；靠近生活水源的施工，用壕沟或堤坝同生活水源隔开，避免污染生活水源。
10.2.4大气环境保护
施工场地和运输道路经常洒水尽可能减少灰尘对生产人员和其它人员造成危害及对农作物的污染；
在运输水泥等易飞扬的物料时用蓬布覆盖严密并装量适中不得超限运输。在设备选型时选择低污染设备并安装空气净化系统确保达标排放。对汽油等易挥发品的存放要采取严密可靠的措施。
附锚杆框架结构图：0万U豆体验卡
