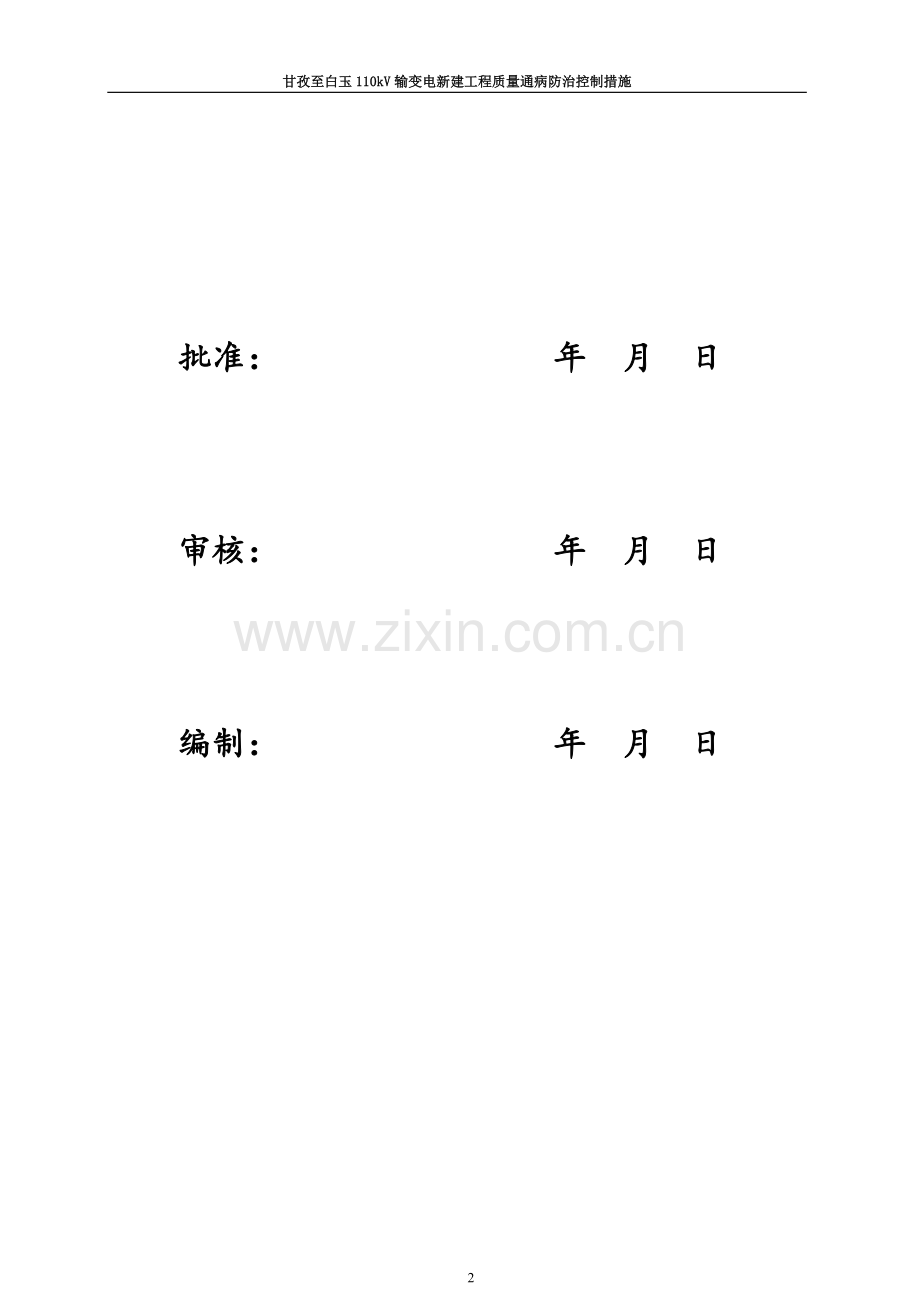

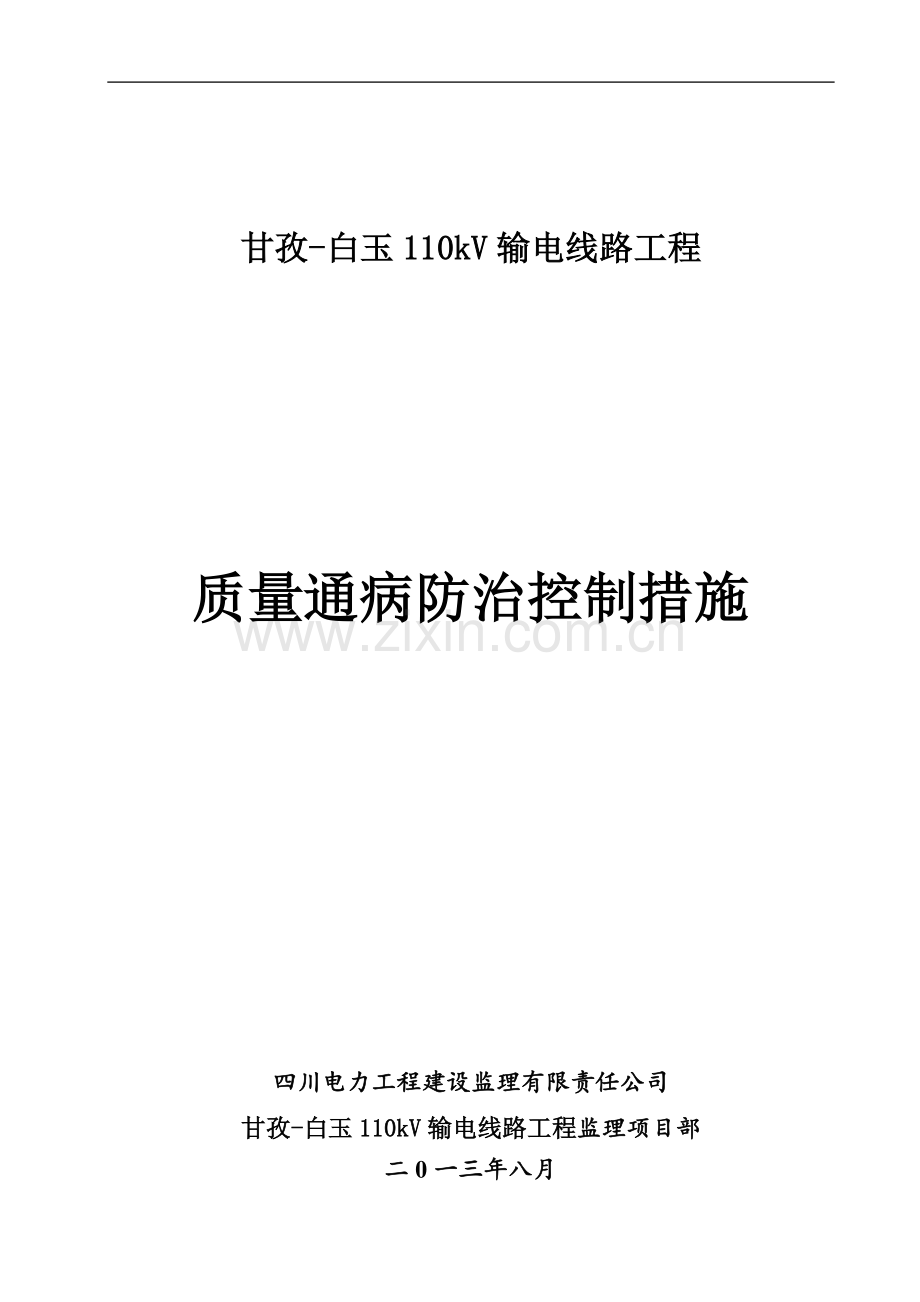

甘孜至白玉110kV输变电新建工程质量通病防治控制措施甘孜-白玉110kV输电线路工程质量通病防治控制措施四川电力工程建设监理有限责任公司甘孜-白玉110kV输电线路工程监理项目部二0一三年八月批准：　　　　　　　　年　月　日审核：　　　　　　　　年　月　日编制：　　　　　　　　年　月　日目录一、编制目的 3 二、编制依据 3 三、参建各方的管理职责 3 四、输电线路工程质量通病防治控制措施表 4 一、编制目的：为进一步提高甘孜-白玉110kV输电线路工程施工质量,克服输电线路工程质量通病,规范工程质量通病防治工作,特编制本工程质量通病防治预控措施。二、编制依据 1. 《110～500kV架空送电线路施工及验收规范》GB50233-2005 2.《混凝土结构工程施工质量验收规范》GB50204-2002 3.《硅酸盐水泥、普通硅酸盐水泥》GB175 4.《普通混凝土配合比设计规程》JGJ55-2000 5.《110～500kV架空电力线路施工及验收规范》GB50233-2005 6.《110～500kV架空电力线路工程施工质量及评定规程》DL/T 5168—2002 7.《普通混凝土用沙质量标准及检验方法》 8.《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53 9.《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量（2010）19号三、参建各方的管理职责 1、建设单位 1.1 在施工图编制前下达《甘孜-白玉110kV线路新建工程质量通病防治任务书》，并将其作为《工程建设管理纲要》的附件。 1.2．批准施工单位提交的《甘孜-白玉110kV线路新建工程质量通病防治措施》。 1.3．协调和解决质量通病防治过程中出现的问题。 1.4．不得随意压缩工程建设的合理工期。 1.5．应将质量通病防治列入工程检查验收内容。 1.6．应明确质量通病防治的奖罚措施。 2 、设计单位 2.1．在甘孜-白玉110kV线路新建工程设计中应落实相应的通病防治设计措施。 2.2．将通病防治的设计措施和技术要求向相关单位进行计交底，积极配合质量通病防治工作。 3、施工单位 3.1．认真编写《甘孜-白玉110kV线路新建工程质量通病防治措施》，经监单位审查、建设单位批准后实施。 3.2．必须做好原材料、半成品的第三方试验检测工作，未经复试或复试不合格的原材料、半成品等不得用于工程施工。试验检测应执行见证取样制度，必须送达经电力建设工程质量监督机构认证的第三方试验室进行检测或经监理单位审核认可并报质监机构备案的第三方试验室进行检测。采用新材料时，除应有产品合格证、有效的新材料鉴定证书外，还应进行必要检测。 3.3．记录、收集和整理质量通病防治的施工措施、技术交底和隐蔽验收等相关资料。 3.4．根据经批准的《甘孜-白玉110kV线路新建工程质量通病防措施》，对施工人员进行技术交底，并确保措施落实到位。 3.5．专业分包工程的质量通病防治措施由分包单位编制，施工总承包单位审核，报监理单位审查、建设单位批准后实施。 3.6．工程完工后，施工总承包单位应认真填写《甘孜-白玉110kV线路新建工程质量通病防治工作总结》。 4、监理单位 4.1．审查施工单位提交的《甘孜-白玉110kV线路新建工程质量通病防治措施》，提出具体要求并编写《甘孜-白玉110kV线路新建工程质量通病防治控制措施》。 4.2．认真做好隐蔽工程和工序质量的验收签证，上道工序不合格时，不允许进入下一道工序施工。 4.3．对输变电工程土建施工、设备安装、调整试验的重要工序和关键部位旁站监理，加强工程质量的平行检验，发现问题及时处理。 4.4．工程完工后，认真填写《甘孜-白玉110kV线路新建工程质量通病防治工作评估报告》。四、输电线路工程质量通病防治控制措施表序号通病现象原因分析防治技术措施监理控制措施一定位、复测 1 设计定位设计路径受阻，基础形式选择不当，杆塔位置选择不符合有关规定和实际需要，铁塔接地体安装困难路径经过特殊地区未取得政府许可、未选对基础型式路径经过的规划区、开发区、林区、矿区、泄洪区和重要跨越（如：河流、铁路、重要公路、通讯线路、文物及风景区等）必须取得当地政府及主管部门的许可协议 ①熟悉施工图纸及有关规定 ②对重要部位进行现场调查 ③发现问题，在施工图会检会议上提出，并要求设计书面解答路径经过流沙、泥水、沼泽地时不宜采用插入角钢式基础，宜采用浅埋式基础杆塔位置选择未满足相关规定和施工运行需求重要跨越的杆（塔）位置的选择，应满足被跨越物所属行业的相关规定杆（塔）位置应考虑施工场地的需求，并方便维护运行铁塔接地孔位置、架空避雷线连接等设计不符合要求铁塔接地孔的位置应便于接地体的安装，并保证工艺美观。接地孔的位置应设在塔脚板500mm以上或包铁下缘处，水平位置应以便于引下线顺畅引下为宜；接地引下线连板上设两个螺栓孔，下孔为运行孔，上孔为备用孔。连板的形状可采用长方形或正方形两种架空避雷线与变电架构连接处应加装绝缘子，引下线应有便于测量的断开点 2 路径复测杆塔对重要跨越物安全距离或边导线风偏时对山体距离不够，方向桩等丢失或移动杆塔位置与施工图不符，线路方向桩等无保护措施，边导线风偏时对山体距离未校核杆（塔）位置应符合施工图的平、断面要求。复核重要跨越物间的安全距离，对新增加的跨越物应及时通知设计单位校核 ①熟悉施工图纸及规定要求认真审查路径复测报审表 ②审查复测记录 ③发现问题及时通知处理线路方向桩、转角桩、杆塔中心桩应有可靠的保护措施，防止丢失和移动路径途经山区时，应校核边导线在风偏状态下对山体的距离续表序号通病现象原因分析防治技术措施监理控制措施二基础施工 3 基础分坑、开挖基础分坑及开挖尺寸不满足规范要求杆塔中心桩未按规定引出恢复，基础分坑不合设计要求遇特殊地质条件（如：流沙、泥水、稻田、山地等），开挖前应将杆塔中心桩引出，辅助桩应采取可靠保护措施。基础浇制完成后须恢复塔位中心桩 ①认真进行施工方案审查 ②督促施工方进行技术交底 ③对照规范现场检查 ④加强工序质量验收 ⑤做好监理控制点的见证 ⑥查看施工自检记录并签认基础分坑时应以中心桩高程为准，其主杆、拉线坑埋深应符合设计要求基坑开挖深度和掏挖放炮方式不符合规定基坑开挖应设专人检查基础坑的深度，及时测量，防止出现超深或欠挖现象掏挖基础如需放炮时，应采用多点放小炮方式，严禁放大炮爆破，避免破坏原地质结构基坑开挖后未及时进行后续施工基坑开挖完成后要及时进行下道工序施工。当温度降至 0℃以下时，应采取防冻措施，严禁坑底受冻。雨、雪天气后，必须把坑内积水（雪）和淤泥清理干净方可进行后续施工 4 基础位移、扭转基础出现位移、扭转开挖前桩位未准确确认，浇制前后未多次核对方位，回填时未随时检查基础位移基坑开挖前要对基础中心桩进行二次复核，并设置稳固的辅助桩位，确认桩位及各个基础腿的方位准确 ①认真进行施工方案审查 ②督促施工方进行技术交底 ③对照规范现场检查 ④查看施工自检记录并签认基础支模后、浇制前和浇制中要多次核对基础模板、地脚螺栓或插入角钢的方位，保证其准确性当基坑有积水时，回填前应先将水排完，然后四周均匀填土、夯实，并随时检查基础是否位移 5 接地沟埋深接地网地沟埋设深度不够接地沟开挖深度不够，接地体及杆塔引下线未埋深接地网地沟开挖时要充分考虑敷设接地体时出现弯曲的情况，留出深度富裕量认真审查施工方案；督促施工方进行技术交底；隐蔽工程验收签证；对照规范现场检查接地体敷设时要边压平边回填，保证埋深杆塔引下线应竖直埋入土中，直至设计埋深续表序号通病现象原因分析防治技术措施监理控制措施 6 混凝土基础立柱几何变形，跑浆、漏浆，尺寸不满足要求，基础裂缝、破损、二次抹面，外观质量差设计配合比的出具与冬期调整不规范混凝土施工前应取得有资质的试验室出具的设计配合比（附有试配强度报告）。进入冬期施工或更换添加剂时，应根据规范重新进行配合比设计 ①认真进行试验室资质审查 ②督促施工方进行技术交底 ③认真进行施工方案审查，检查配合比设计 ④切实做好混凝土浇筑时的旁站监理工作 ⑤切实做好见证工作 ⑥查看施工自检记录并签认试块养护条件及送检条件不符合规定基础试块养护条件应与基础养护条件基本相同。记录试块养护期的日平均温度，当等效养护龄期逐日温度累计达到 600℃·d 时送检模板支撑强度和稳定性未计算基础模板应有足够的强度、刚度、平整度，应对其支撑强度和稳定性进行计算。基础模板应能可靠地承受浇筑混凝土的重量和侧压力，防止出现基础立柱几何变形；模板接缝处应采取粘贴胶带等措施，防止出现跑浆、漏浆现象混凝土搅拌振捣的控制不到位，下料方式、基面高差测量方法不正确浇制中须设专人控制混凝土的搅拌和振捣，现场质检人员要随时检查混凝土的搅拌和振捣过程，防止出现振捣不均匀或振捣过度造成的离析混凝土垂直自由下落高度不得超过2m；超过时应使用溜槽、串斗，防止混凝土离析基础浇制时应多方位均匀下料，防止地脚螺栓受力不均与基础立柱不同心混凝土初凝前应采用多点控制的方法对基面高差进行测量，杜绝二次抹面 7 基面整理基面整理及基础防沉层设置不规范防沉层筑注不符合要求回填时应在坑口地面上筑防沉层。防沉层应平整规范，其宽度不小于坑口宽度，其高度不应掩埋铁塔构件 ①认真进行施工方案审查 ②督促施工方进行技术交底 ③对照规范现场检查，发现问题通知整改施工后未及时清理现场并恢复植被基础施工完成后应及时清理施工现场，做到工完料尽场地清清理现场时应恢复现场植被，防止水土流失及地质滑坡续表序号通病现象原因分析防治技术措施监理控制措施三杆塔施工 8 铁塔构件铁塔构件变形、镀锌层磨损塔材运装无保护措施，进场未审查资料并复检对塔材的运输和装卸，应采取防止变形及磨损的措施，运输导线严禁将导线盘平装。 ①认真进行施工方案审查 ②督促施工方进行技术交底 ③对照规范现场检查，发现问题通知整改 ④查看施工自检记录并签认塔材进场检验前，各相关单位应对供应商提供的资料进行审查。必要时，对塔材材质和锌层厚度进行复检悬浮抱杆下拉线的设置、地面转向滑车的固定等不当对于悬浮抱杆下拉线的设置宜采用吊装带；当采用钢丝绳时必须对被绑扎的部位进行保护地面转向滑车严禁直接利用塔腿、基础立柱代替地锚使用。应设专用卡具，或采用在塔腿内侧跟部设置的滑车锚固铁件或锚固孔塔材起吊点选定不当，铁塔强行组装塔材起吊时要合理选定吊点的位置；对于过宽塔片、过长交叉材必须采取补强措施；对绑扎吊点处要设置圆木并绑扎衬垫材料保护铁塔组装过程中发生构件连接困难时，要认真分析问题的原因，严禁强行组装造成构件变形续表序号通病现象原因分析防治技术措施监理控制措施 10 螺栓匹配螺栓使用不匹配螺栓未按图核对，组立现场未分类，代用品未及时更换应按设计图纸及验收规范，核对螺栓等级、规格和数量，匹配使用认真审查施工方案；督促进行施工技术交底；对照规范现场检查，注意螺栓匹配问题；查看签认施工自检记录杆塔组立现场应采用有标识的容器将螺栓进行分类，防止因螺栓混放造成错用对因特殊原因临时代用的螺栓应做好记录并及时更换 11 螺栓紧固螺栓紧固不到位，螺栓安装不出扣或出扣过长，擦伤塔材锌层设计未提供螺栓紧固力矩，紧固工具及交叉铁垫块垫片不符合规定，质量跟踪责任制不落实设计单位应提供螺栓紧固力矩的范围。螺栓紧固时其最大力矩不宜大于紧固力矩最小值的 120% ①认真进行施工方案审查 ②督促施工方进行技术交底 ③对照规范现场检查，发现问题通知整改 ④查看施工自检记录并签认防止紧固工具、螺母擦伤塔材锌层。紧固螺栓宜使用套筒工具，应检查螺帽底部光洁度，采取防止螺杆转动的措施交叉铁所用垫块要与间隙相匹配，使用垫片时不得超过 2 个；脚钉备母外侧螺丝不得露扣，确保脚钉紧固螺栓紧固时应严格责任制，实行质量跟踪制度四架线施工 12 导线导线磨损碰伤，子导线鞭击导线装运未保护，未计算放线张力装卸、运输导线过程中应采取保护措施，防止导线磨损和碰伤，严禁将导线盘平装运输 ①认真进行施工方案审查 ②督促施工方进行技术交底 ③加强旁站监理，及时纠正偏差 ④检查施工自检记录并签认按跨越架（物）条件计算放线张力，减少导线与跨越架（物）摩擦，防止损伤导线放线时无导线防摩擦措施放线时应保证线轴出线与张力机进线导向轮在一条直线上，导线不得与线轴边沿摩擦。换线轴时，应防止导线与张力机、线轴架的硬、锐部件接触续表序号通病现象原因分析防治技术措施监理控制措施 12 导线磨损碰伤，子导线鞭击余线回盘时无导线防摩擦措施余线回盘时，若连接网套被盘进线轴，应在连接网套和其他导线间垫一层隔离物。张力机前、后的压接和更换线轴时地面必须采取保护措施，禁止导线直接与地面接触 ①认真进行施工方案审查 ②督促施工方进行技术交底 ③加强旁站监理，及时纠正偏差 ④检查施工自检记录并签认子导线驰度未错位或卡线器使用不当完成牵张放线作业、各子导线临锚后，子导线驰度应相互错位，防止子导线鞭击卡线器不得在导线上滑动，卡线器后侧导线应套橡胶管保护 13 子导线子导线超差放线滑车未保养，导线划印及断线未标，恶劣天气紧线放线滑车使用前要检查保养，保证转动灵活，消除其对子导线弧垂的影响认真审查施工方案，检查施工机具；督促施工方进行技术交底；对照规范现场检查；出现问题，及时发整改通知并复查耐张塔平衡挂线时，划印及断线位置应标示清楚、准确避免在较恶劣的天气紧线 14 压接管压接管弯曲或有裂纹压接管弯曲度检查与校直方法不当，接续管未保护，应使用双放线滑车时未使用压接管压接后应检查弯曲度，不得超过 2%L。有明显弯曲时应校直，校直后如有裂纹应割断重接 ①认真进行施工方案审查 ②督促施工方进行技术交底 ③加强旁站监理，发现问题及时纠正 ④对照规范现场检查，查看施工自检记录并签认经过滑车的接续管应使用与接续管相匹配的护套进行保护。当接续管通过滑车时，应提前通知牵引机减速对于超过 30°的转角塔、垂直档距较大、相邻档高差大的直线塔，要合理设置双放线滑车 15 附件安装开口销、绝缘子附件安装不合规开口销不得漏装，不得出现半边开口和开口角度小于 60°的现象合成绝缘子串附件安装时，应使用专用工具，禁止踩踏合成绝缘子续表序号通病现象原因分析防治技术措施监理控制措施 15 开口销漏装，绝缘子污染，放电间隙超标，铝包带的缠绕、地线连接不规范放电间隙安装、铝包带缠绕不合规定绝缘架空地线放电间隙的安装，应使用专用模具，控制误差不超出±2mm ①认真审查施工方案 ②督促施工方进行技术交底 ③对照规范现场检查，发现问题及时通知整改 ④必要时督促现场测量铝包带的缠绕应紧密，并与导线外层铝股绞制方向一致。两端露出线夹长度不超出 10mm，其端头回绕于线夹内压住地线与变电架构连接未装绝缘子地线与变电站架构连接处，应加装绝缘子，并在连接线上设置便于站内接地电阻检测的断开点五防护工程 16 各类标牌安装不规范，杆塔基础防护和瓷瓶、铁塔防污的措施不规范设计未给杆塔标牌规格要求设计单位应给出杆塔标牌的固定位置、螺栓的规格发现问题，在施工图会检会议上提出，并要求设计书面解答杆塔号牌等安装不规范线路杆号牌、标示牌、警示牌安装要牢固、规范。其朝向应面向小号侧，或面向道路或人员活动方向 ①审查施工方案，规范杆塔号牌等的标识 ②督促施工方进行技术交底 ③对照规范现场检查，发现问题及时纠正基础护坡和排水沟不合要求杆塔基础应按照设计要求做好护坡和排水沟，靠近季节性河流和容易冲刷的杆塔基础要有相应的保护措施铁塔色标不清晰多回路铁塔色标漆涂刷要清晰简洁、干净。要采取措施防止瓷瓶、铁塔污染 12
