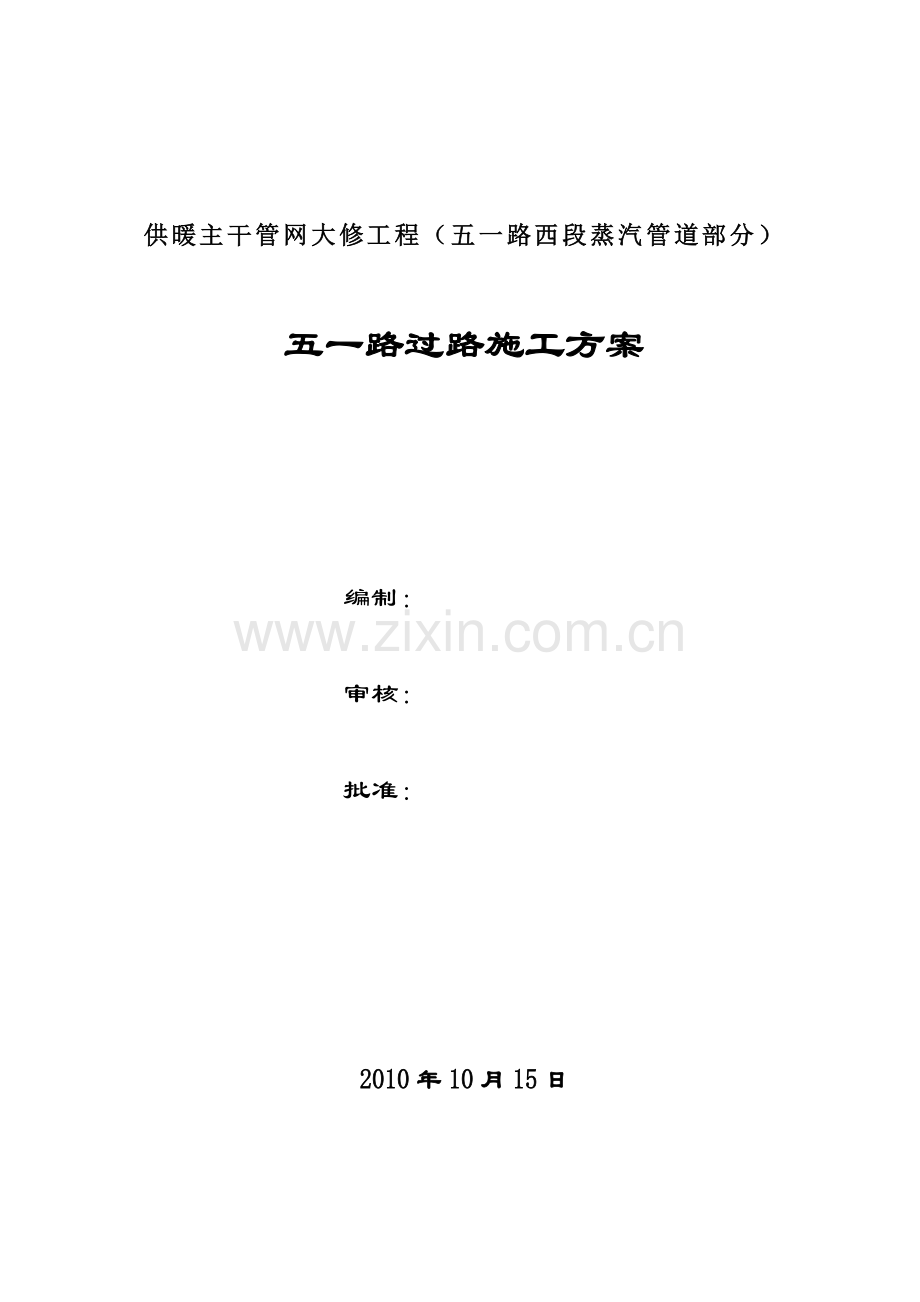

供暖主干管网大修工程（五一路西段蒸汽管道部分）

五一路过路施工方案

编制：

审核：

批准：

2010年10月15日

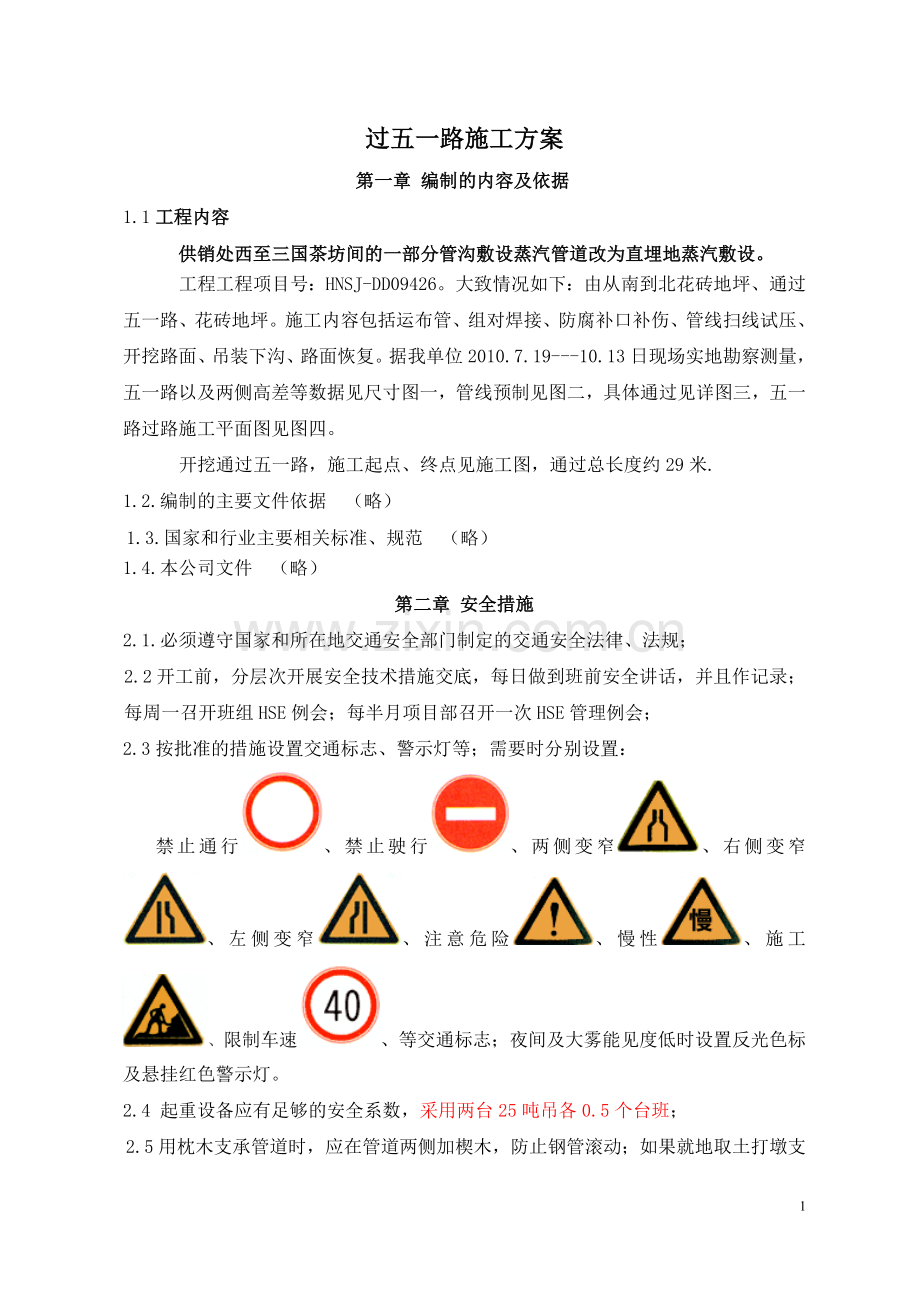

过五一路施工方案
第一章 编制的内容及依据
1.1工程内容
供销处西至三国茶坊间的一部分管沟敷设蒸汽管道改为直埋地蒸汽敷设。
工程工程项目号：HNSJ-DD09426。大致情况如下：由从南到北花砖地坪、通过五一路、花砖地坪。施工内容包括运布管、组对焊接、防腐补口补伤、管线扫线试压、开挖路面、吊装下沟、路面恢复。据我单位2010.7.19---10.13日现场实地勘察测量，五一路以及两侧高差等数据见尺寸图一，管线预制见图二，具体通过见详图三，五一路过路施工平面图见图四。
开挖通过五一路，施工起点、终点见施工图，通过总长度约29米.
1.2.编制的主要文件依据 （略）
1.3.国家和行业主要相关标准、规范 （略）
1.4.本公司文件 （略）
第二章 安全措施
2.1.必须遵守国家和所在地交通安全部门制定的交通安全法律、法规；
2.2开工前，分层次开展安全技术措施交底，每日做到班前安全讲话，并且作记录；每周一召开班组HSE例会；每半月项目部召开一次HSE管理例会；
2.3按批准的措施设置交通标志、警示灯等；需要时分别设置：
禁止通行、禁止驶行、两侧变窄、右侧变窄、左侧变窄、注意危险、慢性、施工、限制车速、等交通标志；夜间及大雾能见度低时设置反光色标及悬挂红色警示灯。
2.4 起重设备应有足够的安全系数，采用两台25吨吊各0.5个台班；
2.5用枕木支承管道时，应在管道两侧加楔木，防止钢管滚动；如果就地取土打墩支承管道，土墩要夯实，宽度超过管道直径，防止土墩坍塌，管道滑落；
2.6焊接人员应按要求穿戴工作服及防护用品；特别是潮湿天气，应做好绝缘防护，避免触电事故；
2.7在工作地点移动焊机，更换保险丝，检修焊机，在接二次线时必须切断电源；推拉闸刀开头时，必须戴绝缘手套；
2.8试压见试压专题试压方案。
2.9过路施工过程中，应做好分工，划出施工区域，无关人员不准进入，并设立围栏、施工标志牌；围栏用新型彩板材料，高度1.8米，颜色选用蓝色；围栏用钢架支装，用重物压固于地面；
2.10 过路施工过程中，如遇意外情况，应立即停止施工，报请有关部门查验情况，并制定出合理的施工方案，确定无危险后，方可进行施工；
2.11吊装见吊装专题吊装方案；
2.12按受业主、监理和现场施工人员的建议，对于不符合项目提出整改意见；
2.13过路施工过程中，自始自终对施工区域进行封闭，在封闭处晚上悬挂红色警示灯；对临时放行通过的管沟用钢板临时铺垫，并悬挂注意危险、慢性标志；对左右分别封闭与放行时，悬挂其相应交通标志。
第三章 主要施工技术方案
3.1 主要工程内容：
五一路通过位置位于五一路与衡山路交叉口处。根据2010.7.19日我项目部调研情况，按照2010.10.8过五一路施工专题会议要求，决定采用直埋式过公路总体方案。其主要工作内容：表层开挖：车行道下确保1.2米，非车行道下确保0.6米。其中过五一路时遇到地下东西方向涵洞时，采用向上翻U形弯，在该U形弯处确保钢套管顶端距地面大于40cm。开挖穿过五一路工程计划分六个阶段: ①、前期工作准备；②、过路管线的后场预制、检测，人行道过渡处开挖；③、过路管线的现场地上预制组对、检测、试压、补口补伤，过路段管线管沟地面切割；、过路管沟开挖；、吊管下沟、管沟回填；、恢复路面。
3.2主要参考参数（见下列图示）：
主要参考数据:
五一路:路面宽29m,
路面部分开挖深度：1.85m/2.48 m。
路面开挖宽度：1m。
管线预制总长度为：34m（两端各延伸出路2.5米）。
、五一路基本尺寸示意图（图一）。

、管线预制示意图（图二）。
、五一路过路纵面图（图三）。
五一路过路施工平面图（图四）。

3.3 施工工序:
平面布置及安全防护
管道组焊
参数计算
无损检测
测量放线

返 修

管沟开挖
细沙垫层
防腐补口
试 压

恢复路面

临时通行铺路基沥砼青
管沟回填
吊装下沟

方案一（洞顶至地面大于2米时）：
3.4工序说明和要求：
序号
工作项目
工作内容
完成时间要求
负责人
1
前期准备
该段路原竣工图；地下物探明；报告交警队；特殊预案与设计沟通；现场用水、用电落实；现场围护器具准备；回填沙土、设备、器具准备；安全措施物品准备；临时通行钢板准备；过路施工方案批复。
2010.10.15前
田小戴
田小戴
王世巧
郑顺祥
王世巧
邓波
田小戴
王世巧
郑顺祥
2
管线后场预制、，人行道开挖；
单根12米复合保温套管预制；两端人行道开挖；封闭两端人行道5米*5米。
2010.10.17前
邓波
田小戴
田小戴
3
管线现场地上预制组对、试压、补口补伤，路面切割
管线现场地上预制组对、试压、补口补伤；路面切割；封闭该段五一路北侧东西长45米宽15米。
2010.10.19前
田伟
田小戴
田小戴
4
过路管沟开挖
全封闭该段五一路南北长45米宽45米；过路管沟开挖；回填沙土到现场。
2010.10.20-21
邓波
田小戴
田小戴
5
吊管下沟、管沟回填
吊管下沟；管沟回填；临时通行钢板铺设。
2010.10.22-23
黄永杰
田小戴
邓波
6
临时通行、铺设路基、路面
交替半封闭该段围护；临时通行；清扫路基；灌注沥清（灌入式）基层厚8cm、中粒式沥青砼层厚5cm、细粒式沥青砼层厚2cm。
2010.10.24-25
田小戴

备注：1.所有围护均采用1.8米高蓝色彩钢板，用φ48脚手架钢管支撑，不允许在公路路面打膨胀螺栓固定。2.临时通行钢板采用16mm厚，铺设宽度3米，铺设长度16米，共铺设钢板48平方米。3.吊管下沟采用两台25吨吊各0.5个台班。
鉴于地下情况复杂，经我们多方调查与现场勘察，在五一路中央东西向有一地下排水涵洞，涵洞直径2.2米，洞顶离地面1米，现无法保证设计过路管线埋深，现拟选方案二,只能保证涵管处管线顶端至地面0.42米。
方案二（涵管洞顶至地面1米时）：
3.4工序说明和要求：
序号
工作项目
工作内容
完成时间要求
负责人
1
前期准备
该段路原竣工图；地下物探明；报告交警队；特殊预案与设计沟通；现场用水、用电落实；现场围护器具准备；回填沙土、设备、器具准备；安全措施物品准备；临时通行钢板准备；过路施工方案批复。
2010.10.15前
郑顺祥
田小戴
王世巧
郑顺祥
王世巧
邓波
田小戴
王世巧
郑顺祥
2
管线后场预制、，人行道开挖；
单根12米复合保温套管预制；两端人行道开挖、路中央路下涵洞试挖；封闭两端人行道5米*5米、封闭路中央5米*10米。
2010.10.17前
邓波
张文奇
田小戴
3
管线现场地上预制组对、试压、补口补伤，路面切割
管线现场地上预制组对、试压、补口补伤；路面切割；封闭该段五一路北侧东西长45米宽15米。
2010.10.21前
田伟
田小戴
邓波
4
过路管沟开挖
全封闭该段五一路南北长45米宽45米；过路管沟开挖；回填沙土到现场。
2010.10.22
邓波
田小戴
田小戴
5
吊管下沟、管沟回填
吊管下沟；管沟回填；U形弯处现浇C20钢筋砼；临时通行钢板铺设。
2010.10.22
黄永杰
田小戴
邓波
6
临时通行、铺设路基、路面
交替半封闭该段围护； 打砼路基、路面；临时通行钢板；
2010.10.23
田小戴
邓波
备注：1.所有围护均采用1.8米高蓝色彩钢板，用φ48脚手架钢管支撑，不允许在公路路面打膨胀螺栓固定。2.临时通行钢板采用16mm厚，铺设宽度3米，铺设长度16米，共铺设钢板48平方米。3.吊管下沟采用两台25吨吊各0.5个台班。4. U形弯长3.74米，U形弯处现浇C20钢筋砼：1米*0.85米*5米。5.弯头工艺使得U形弯高差需1.44米，为此主过路管和阀门井均需加深，见过路纵面图（图三）（方案二）。。
第四章 主要施工方法及技术保证措施
主要施工方法及技术保证措施详见施工组织设计。
第五章 具体过路管线预制与过路管线下沟工作明细
5.1 具体过路管线预制 后场管线预制由邓波负责，2010.10.17日18时前完成。
5.2具体过路管线预制 现场管线预制由黄永杰负责，2010.10.21日18时前完成。
具体时间安排：18日封闭现场，45米*15米，运管到工地 ；
19日现场管线预制,内工作管组对、焊接；
20日上午试压，下午内管补口防腐保温；
21日外装套管。
5.3路面切割 21日路面切割。
5.4过路管沟开挖 22日 18时-19时全封闭五一路；19时—23时过路管沟开挖；
23时—24时回填沙垫层；
5.3吊管下沟 23日 0时—3时，吊管下沟，吊管下沟采用两台25吨吊各0.5个台班。其中吊车挪管移位1个小时，下沟1个小时，调整支护、撤离吊车1个小时。
5.4管沟回填 23日 3时—4时管沟回填沙且浇水下沉；4时-6时回填土且压实；6时-10时路基C20/（360+140）厚砼，U形弯处C20钢筋砼1米*1米*5米（回填沙土用1台铲车，压实用1台挖沟机）。
5.5临时通行钢板铺设 23日10时—11时验收合格后，铺设临时通行钢板，用1台8吨吊0.5个台班。
