结构施工图复习题
一、填空题

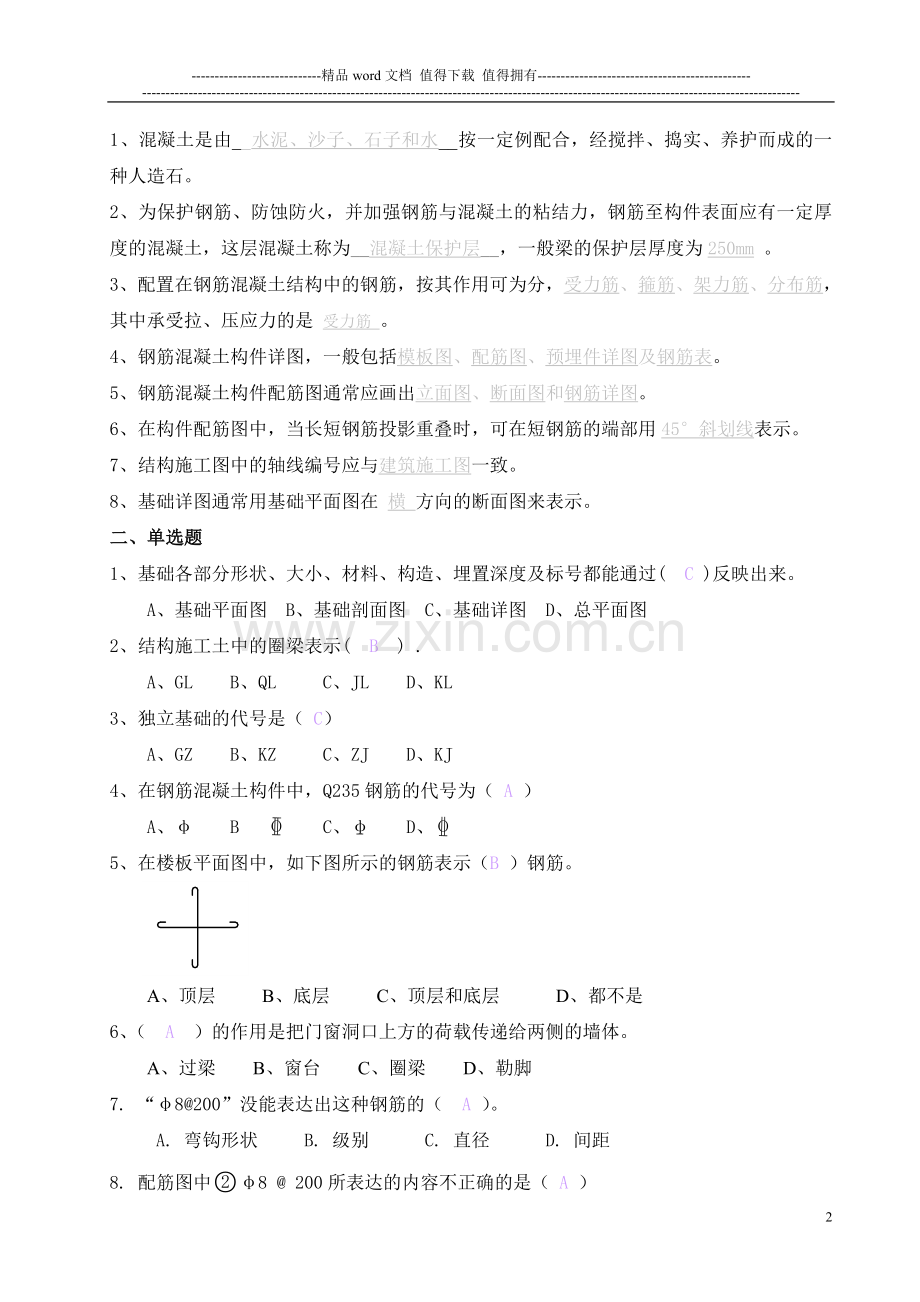

1、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。
2、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__，一般梁的保护层厚度为250mm 。
3、配置在钢筋混凝土结构中的钢筋，按其作用可为分，受力筋、箍筋、架力筋、分布筋，其中承受拉、压应力的是 受力筋 。
4、钢筋混凝土构件详图，一般包括模板图、配筋图、预埋件详图及钢筋表。
5、钢筋混凝土构件配筋图通常应画出立面图、断面图和钢筋详图。
6、在构件配筋图中，当长短钢筋投影重叠时，可在短钢筋的端部用45°斜划线表示。
7、结构施工图中的轴线编号应与建筑施工图一致。
8、基础详图通常用基础平面图在 横 方向的断面图来表示。
二、单选题
1、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( C )反映出来。
A、基础平面图 B、基础剖面图 C、基础详图 D、总平面图
2、结构施工土中的圈梁表示( B ) .
A、GL B、QL C、JL D、KL
3、独立基础的代号是（ C）
A、GZ B、KZ C、ZJ D、KJ
4、在钢筋混凝土构件中，Q235钢筋的代号为（ A ）
A、φ B Ο C、φ D、Ο
5、在楼板平面图中，如下图所示的钢筋表示（B ）钢筋。

A、顶层 B、底层 C、顶层和底层 D、都不是
6、（ A ）的作用是把门窗洞口上方的荷载传递给两侧的墙体。
A、过梁 B、窗台 C、圈梁 D、勒脚
7. “φ8@200”没能表达出这种钢筋的（ A ）。
A. 弯钩形状 B. 级别 C. 直径 D. 间距
8. 配筋图中φ8 @ 200所表达的内容不正确的是（ A ）
A．2根钢筋 B. 直径8mm C. 间距200mm配置 D. I级HPB235钢筋
9、墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( B ).
A、纵墙与横墙 B、外墙和内墙
C、承重墙与非承重墙 D、砖墙与钢筋混凝土墙
三、根据给出的条件作图并进行正确标注
一房屋圈梁截面尺寸为360*360，四根主筋采用二级钢筋，直径为20毫米，箍 筋为一级钢筋，直径为6毫米，中心距为250毫米。
四、识图题
从图中看出，该梁是一根矩形梁，长为 3540 ，宽为 150 ，高为 250 。编号为①的钢筋为 2根φ12 的一级钢筋，是梁下部的 受力筋 （受力筋、架力筋、箍筋）；编号为②的钢筋是 1 根直径为 φ12的一级 钢筋；编号为③的钢筋为二根直径为 φ6 的 架力筋 （受力筋、架力筋、箍筋）；编号为④的钢筋是 箍筋 （受力筋、架力筋、箍筋）。（注意：图中号受力筋引线有错误）

已知梁的配筋立面图和1-1断面图，画出2-2断面图。
（已知梁的配筋立面图和2-2断面图，画出1-1断面图）

已知梁的配筋立面图和2-2（或1-1）断面图，画出钢筋详图。

钢筋详图
已知梁配筋图1-1断面图和钢筋详图，画出梁的立面图及2-2断面图。

2 1

2 1

五、绘制柱的断面图
教材228页的柱模板图的1-1、2-2、3-3的断面图（不画配筋）
如

建筑施工图的作图题
1、补全平面图的外部尺寸、轴线编号、门窗编号及室内外地面标高，画出2-2剖面图并标注尺寸与标高。

2、已知平面图和1-1剖面图（上图），绘制立面图并标注轴线与标高。

3、已知平面图和立面图（上图），画出1-1剖面图并标注尺寸与标高。0万U豆体验卡
