建筑工程自动消防系统
竣工报检资料

工程名称：XX酒店二期
建设单位：XXXX房地产开发有限公司
施工单位：XXXX维护工程有限公司
第一分公司

2011年 7 月 2 日

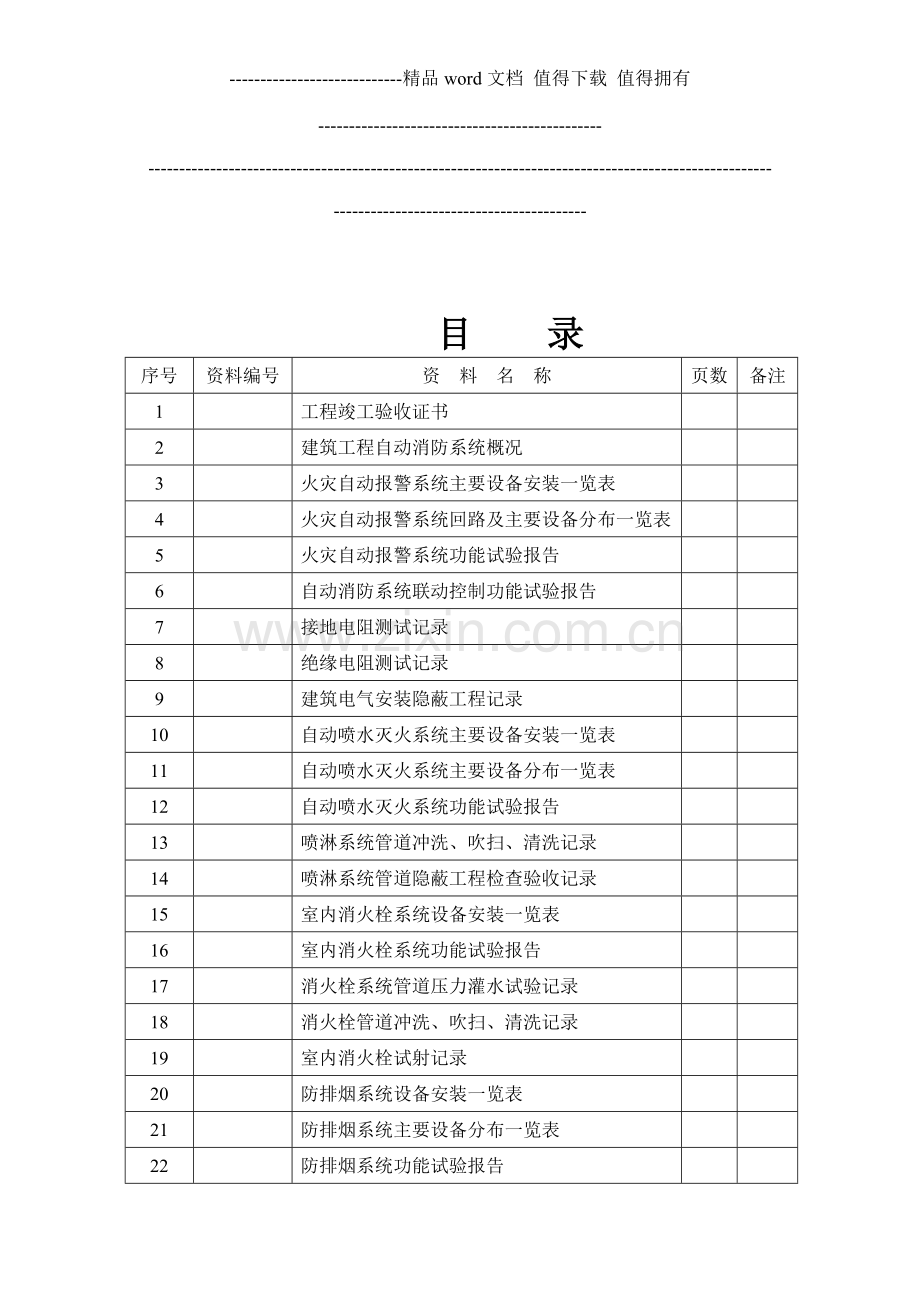

目 录
序号
资料编号
资 料 名 称
页数
备注
1

工程竣工验收证书

2

建筑工程自动消防系统概况

3

火灾自动报警系统主要设备安装一览表

4

火灾自动报警系统回路及主要设备分布一览表

5

火灾自动报警系统功能试验报告

6

自动消防系统联动控制功能试验报告

7

接地电阻测试记录

8

绝缘电阻测试记录

9

建筑电气安装隐蔽工程记录

10

自动喷水灭火系统主要设备安装一览表

11

自动喷水灭火系统主要设备分布一览表

12

自动喷水灭火系统功能试验报告

13

喷淋系统管道冲洗、吹扫、清洗记录

14

喷淋系统管道隐蔽工程检查验收记录

15

室内消火栓系统设备安装一览表

16

室内消火栓系统功能试验报告

17

消火栓系统管道压力灌水试验记录

18

消火栓管道冲洗、吹扫、清洗记录

19

室内消火栓试射记录

20

防排烟系统设备安装一览表

21

防排烟系统主要设备分布一览表

22

防排烟系统功能试验报告

23

主要消防产品、设备检验报告、有关证书等

24

25

26

建筑工程自动消防系统概况
工程名称
XX酒店二期
工程地点
锦州市沟帮子镇西市社区
建设单位
XXXX房地产开发有限公司
设计单位
中国建筑东北设计研究院
施工单位
XXXX维护工程有限公司第一分公司
建筑面积
11269 m2
建筑层数
地上12层，地下1层
建筑高度
49.8 m
工程造价
176万
消防工程类别
1、自动报警 2、自动喷水 3、室内消火栓
4、气体 5、防火卷帘 6、防排烟
7、干粉 8、泡沫 9、应急照明
10、可燃气体 11、其他
1,2, 3,6
消防工程设计单位
中国建筑东北设计研究院
消防工程施工单位
XXXX维护工程有限公司第一分公司
消防工程造价
176万
消防工程开工时间

消防工程竣工时间
2011-6
备 注

填表人：刘伟 填表日期：2011年7月2日

火灾自动报警系统主要设备安装一览表
系统设计单位
中国建筑东北设计研究院
系统施工单位
XXXX维护工程有限公司第一分公司
系 统 类 别
1、区域报警 2、集中报警 3、控制中心报警
3
产 品 名 称
型号规格
生产厂家
数量
点型感烟探测器
JTY-GD-G3
海湾安全技术有限公司
405
消火栓按钮
-SAM-GST9123
海湾安全技术有限公司
64
输入模块
GST-LD-8300
海湾安全技术有限公司
31
输入输出模块
GST-LD-8301
海湾安全技术有限公司
53
短路隔离器
GST-LD-8313
海湾安全技术有限公司
3
手动报警按钮
J-SAM-GST9121
海湾安全技术有限公司
64
电话插孔
GST-LD-8312
海湾安全技术有限公司
25
电话主机
GST-TS-100A
海湾安全技术有限公司
3
报警主机
JB-QG-GST5000
海湾安全技术有限公司
1
扬声器
3W
海湾安全技术有限公司
64
电话主机
GST-TS-Z01A

1台
消防电梯
UN-Victor 1600x1500mm
杭州优耐德电梯有限公司
1

填表人： 刘伟 填表日期：2011年7月2日

火灾自动报警系统回路及主要设备分布一览表
楼层
回路
点型
感烟
探测器
点型
感温
探测器
火灾
显示盘
手动报警按钮
消火栓按钮
短路隔离器
扬声器

地下层到4层
1
156

24
24
1
24

5-8层
2
132

20
20
1
20

9-机房
3
117

20
20
1
20

填表人：刘伟 填表日期：2011年7月2日
自动喷水灭火系统主要设备安装一览表
系统设计单位
中国建筑东北设计研究院
系统施工单位
XXXX维护工程有限公司第一分公司
系 统 类 型
1、湿式 2、干式 3、预作用 4、雨淋 5、水幕
1
系统设置部位
酒店包房
产 品 名 称
型号规格
生产厂家
数量
洒 水 喷 头
T-ZSTX-15-68℃
杭州建安消防设备有限公司
667
水流指示器
ZSJZ/150
四川三崎消防有限公司
13
报 警 阀
ZSFZ150
成都捷晟制造有限公司
3
信号蝶阀
DN150
南京消防器材股份有限公司
13
压 力 开 关
DN150
成都捷晟制造有限公司
3
气 压 罐
WLT0.15/0.45-2
沈阳市利通给水设备厂
1
消防水泵接合器
SQD150-1.6
四川消防机械总厂
1
消 防 水 池
容积 400 m³
消防水池位置
地下室
消 防 水 箱
容积 20 m³
消防水箱位置
一期17层
水 泵 类 型
型号
流量
（L/min）
扬程
（m）
功率（W）
生产厂
数量
喷 淋 泵
XBD8.5/30-100L
30
85
45
沈阳马三家
2
稳 压 泵
XBD3.2/3.5-5.01SG
3.5
32
3.0
沈阳马三家
2
填表人： XXXX 填表日期:2011年7月2日
自动喷水灭火系统主要设备分布一览表
楼层
部位
报警阀编号
喷头数量
水流指示器
数量
备注
1层
-1层泵房
1#
110
1

2层
-1层泵房
2＃
45
1

3层
-1层泵房
2＃
45
1

4层
-1层泵房
2＃
45
1

5层
-1层泵房
2＃
45
1

6层
-1层泵房
2＃
45
1

7层
-1层泵房
2＃
45
1

8层
-1层泵房
3＃
45
1

9层
-1层泵房
3＃
45
1

10层
-1层泵房
3＃
45
1

11层
-1层泵房
3＃
45
1

12层
-1层泵房
3＃
107
1

-1层

-1层泵房
1＃

1

填表人： XXXX 填表日期：2011年7月2日
室内消火栓系统设备安装一览表
系统设计单位
中国建筑东北设计研究院
系统施工单位
XXXX维护工程有限公司第一分公司
系统设置部位
地下室及酒店内
产 品 名 称
型号规格
生产厂家
数量
消 火 栓 箱
SG24A65
沈阳市昊安消防箱厂
64
室 内 消 火 栓
SN65
扬州市邮星消防器材有限公司
64
消 防 水 枪
QZ3.5/7.5
扬州市邮星消防器材有限公司
64
消 防 水 带
8-65-25
扬州市邮星消防器材有限公司
64
消 防 接 口
KD65
扬州市邮星消防器材有限公司
64
消 防 水 喉

消 火 栓 按 钮
J-SAM-GST9123
海湾安全技术有限公司
64
气 压 罐
WLT0.15/0.45-2
沈阳市利通给水设备厂
1
消防水泵接合器
SQD100-1.6
福建省南安市贵峰消防厂
2
消 防 水 池
容积 400 m³
消防水池位置
地下室
消 防 水 箱
容积 20 m³
消防水箱位置
一期17层
水 泵 类 型
型号
流量
（L/min）
扬程
（m）
功率（W）
生产厂
数量
消 火 栓 泵
XBD8.7/40-125LZSG
40
87
75
沈阳马三家
2
稳 压 泵
XBD3.2/3.5-50ISG
3.5
32
3.0
沈阳马三家
1
填表人： XXXX 填表日期：2011年7月2日

防排烟系统设备安装一览表
系统设计单位
中国建筑东北设计研究院
系统施工单位
XXXX维护工程有限公司第一分公司
产品名称
型号规格
生产厂家
数量
加压送风机
KG10L、TDG№6.3、№8
江苏靖江
4
消防排烟风机
TDXP-Ⅰ№10
TDG№8、№7.1、№4
江苏靖江
4
送风阀

排烟阀

排烟防火阀
1600*400、φ1000
江苏靖江
1、1
防火阀
φ800、800*630、φ700
江苏靖江
1、1、1

填表人： 张彬 填表日期：2011年7月2日

防排烟系统主要设备分布一览表
系统
编号
部 位
产品名称
型号规格
数量

地下室
排烟风机
TDXP-Ⅰ№10
1

地下室
排烟风机
TDG№7.1
1

地下室楼梯间
正压送风机
TDG№6.3
1

合用前室
正压送风机
TDG№8
1

地下室
送风机
KG10L
1

地下室
送风机
TDG№8
1

十一层
通风机
TDG№4
2
填表人： 张彬 填表日期：2011年7月2日
火灾自动报警系统功能试验报告
工程名称
XX酒店二期
施工单位
XXXX维护工程有限公司第一分公司
火灾探测器数量
405
手动报警按扭数量
64
扬声器
数量
64
报警控制器数量

火灾显示盘数量

消防电梯数量
3
火灾探测器
回路
编号
部位
试验结果
火灾报警
故障报警
1回路

2回路

3回路
12

45

44
地下室走廊北

五层客房

九层电井
正常
正常

试验日期
2011-5-25
试验人员
刘伟
手动报警按扭
1回路

2回路

3回路
3

2

5

地下室走廊北

五层走廊南

九层北前室

正常
正常
试验日期
2011-5-25
试验人员
刘伟

编号
部位
试验项目
试验结果
火

灾

报

警

控

制

器
1
控制中心
一次报警
正常
二次报警
正常
消音复位
正常
故障报警
正常
火灾优先
正常
自检功能
正常
记忆与显示
正常
面板检查
正常
电源自动切换
正常
备用电源
正常
电源电压稳定度和负载稳定度
正常
试验日期
2011-5-25
试验人员
刘伟
火

灾

应

急

广

播

通层广播
正常
选层广播
正常
强行切换
正常
控制室监控
正常
床头柜应急广播
正常
备用扩音机控制功能
正常
语音清晰度
正常
声压级
正常
试验日期
2011-5-25
试验人员
刘伟

消防专用电话

每层走廊
电话总机
正常
电话分机
正常
电话插孔
正常
外线电话

试验日期
2011-5-25
试验人员
刘伟
消

防

电

梯
1

运行时间
正常
现场手动迫降
正常
控制中心运程迫降
正常
火灾报警联动
正常
全部客梯降至首层
正常
信号反馈
正常
试验日期
2011-5-25
试验人员
刘伟
备注

自动喷水灭火系统功能试验报告
工程名称
XX酒店二期
施工单位
XXXX维护工程有限公司第一分公司
系统流量
25L/min
系统压力
0.5Mpa
部位
编号
试验项目
试验结果

启停试验
喷淋泵
按钮启停
正常

远程启停
正常

现场启停
正常

稳压泵试验
设定压力：上限 Mpa
下限 Mpa
试验压力：下限启动 Mpa
上限停车 Mpa

主、备泵转换试验

功能试验
报警阀
延时器排水
正常
水力警铃报警
正常
压力开关动作
正常
消防泵启动
正常
控制器声光信号
正常

试验
末端放水
水流指示器动作时间
10s
水力警铃报警
正常
压力开关动作时间
20s
消防泵启动
正常
控制器声光信号
正常
流量、压力
正常
备注

试验日期： 2011年7月 试验人员：XXXX
室内消火栓系统功能试验报告
工程名称
XX酒店二期
施工单位
XXXX维护工程有限公司第一分公司
系统流量
25 L/min
系统压力
Mpa
部位
消火栓编号
试验项目
试验结果

启停试验
消防泵
按扭启停
正常
远程启停
正常
现场启停
正常

稳压泵试验
设定压力：上限 Mpa
下限 Mpa
试验压力：下限启动 Mpa
上限停车 Mpa

主、备泵转换试验
正常

最不利点流量
压力试验
正常

消防水枪喷射性能
正常

消防水候喷射性能
正常
备注

试验日期： 2011年7月 试验人员：XXXX
防排烟系统功能试验报告
工程名称
XX酒店二期
施工单位
XXXX维护工程有限公司第一分公司
正压风机组别号
TDG
正压风机安装位置
合用楼梯间
排烟风机组别号
TDG
排烟风机安装位置
地下室
试验项目
试验结果
机
械
加
压
送
风
系
统
加压送风机
火灾报警联动启动
正常
控制中心远程启停
正常
现场手动启停
正常
送风阀
火灾报警联动开启
正常
控制中心远程开启
正常
现场手动开启、复位
正常
信号反馈
正常
余压值
楼梯间 Pa 前室 Pa
机
械
排
烟
系
统
排烟风机
火灾报警联动启动
正常
控制中心远程启停
正常
现场手动启停
正常
排烟阀
火灾报警联动开启
正常
控制中心远程开启
正常
现场手动开启、复位
正常
排烟风机与排烟防火阀联锁
正常
排烟防火阀控制方式
正常
信号反馈
正常
地下室补风方式
正常
防烟区排烟量
m³/h
通风空调系统
防火阀控制方式
正常
兼作排烟时技术处理
正常
备注

试压日期： 2011年7月 试验人员：张彬
自动消防系统联动控制功能试验报告
工程名称
XX酒店二期
施工单位
XXXX维护工程有限公司第一分公司
试验项目
试验结果
火灾自动报警系统控制功能
正常
自动喷水灭火系统联动
正常
室内消火栓系统联动
正常
气体灭火系统联动

防火卷帘、电动防火门系统联动

防排烟系统联动
正常
泡沫灭火系统联动

备注

试验日期： 2011年7月 试验人员： 刘伟 技术负责人：XXXX
