武平县洪水预警报系统初步设计报告.doc

上传人:仙人****88 文档编号:6939831 上传时间:2024-12-23 格式:DOC 页数:40 大小:200.54KB 下载积分:10 金币
下载 相关 举报
武平县洪水预警报系统初步设计报告.doc_第1页
第1页 / 共40页
武平县洪水预警报系统初步设计报告.doc_第2页
第2页 / 共40页


点击查看更多>>
资源描述

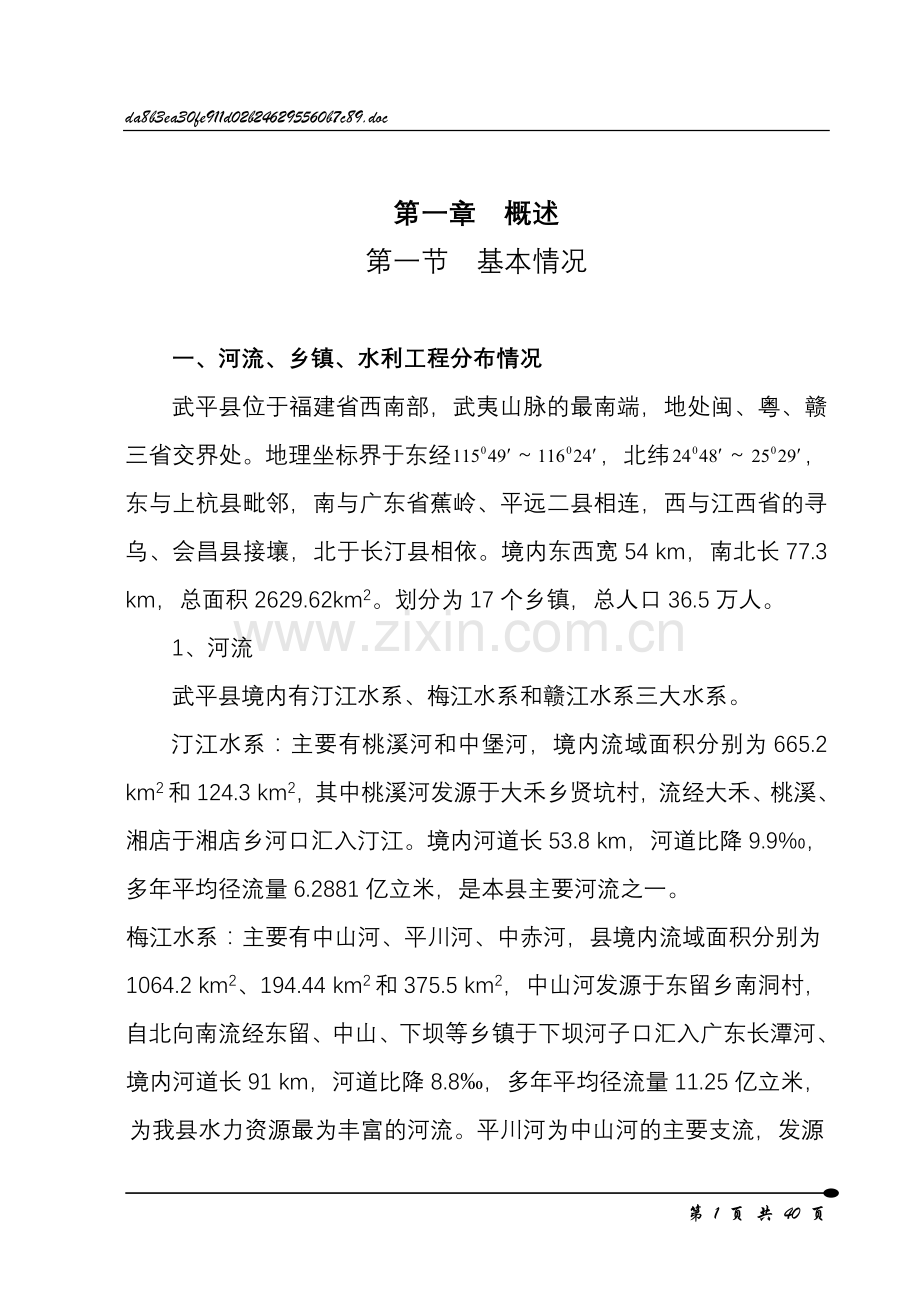

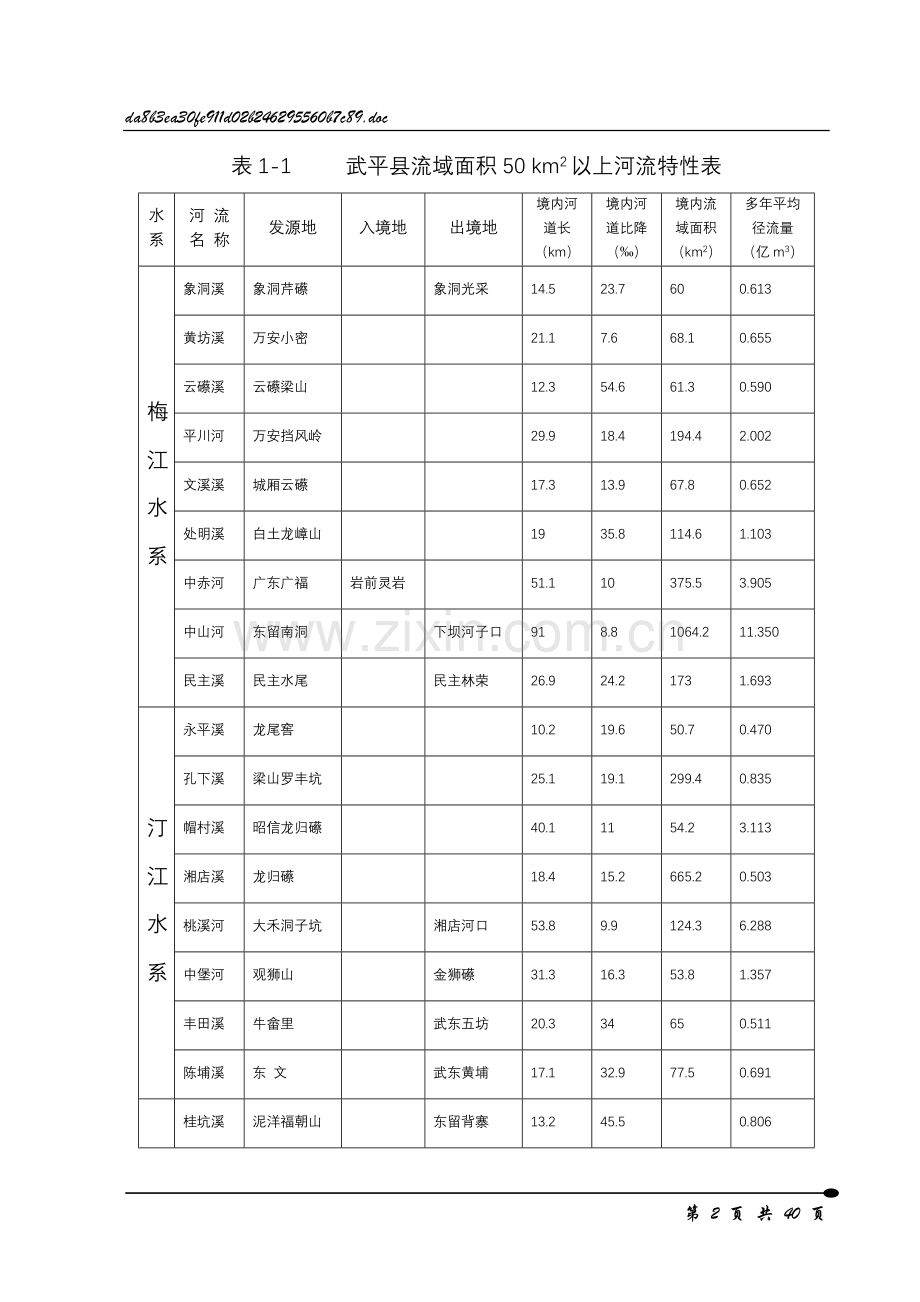

da8b3ea30fe911d02b246295560b7c89.doc 第一章 概述 第一节 基本情况 一、河流、乡镇、水利工程分布情况 武平县位于福建省西南部,武夷山脉的最南端,地处闽、粤、赣三省交界处。地理坐标界于东经~,北纬~,东与上杭县毗邻,南与广东省蕉岭、平远二县相连,西与江西省的寻乌、会昌县接壤,北于长汀县相依。境内东西宽54 km,南北长77.3 km,总面积2629.62km2。划分为17个乡镇,总人口36.5万人。 1、河流 武平县境内有汀江水系、梅江水系和赣江水系三大水系。 汀江水系:主要有桃溪河和中堡河,境内流域面积分别为665.2 km2和124.3 km2,其中桃溪河发源于大禾乡贤坑村,流经大禾、桃溪、湘店于湘店乡河口汇入汀江。境内河道长53.8 km,河道比降9.9‰,多年平均径流量6.2881亿立米,是本县主要河流之一。 梅江水系:主要有中山河、平川河、中赤河,县境内流域面积分别为1064.2 km2、194.44 km2和375.5 km2,中山河发源于东留乡南洞村,自北向南流经东留、中山、下坝等乡镇于下坝河子口汇入广东长潭河、境内河道长91 km,河道比降8.8‰,多年平均径流量11.25亿立米,为我县水力资源最为丰富的河流。平川河为中山河的主要支流,发源 表1-1 武平县流域面积50 km2以上河流特性表 水系 河 流 名 称 发源地 入境地 出境地 境内河道长(km) 境内河道比降(‰) 境内流 域面积(km2) 多年平均径流量 (亿m3) 梅江水系 象洞溪 象洞芹礤 象洞光采 14.5 23.7 60 0.613 黄坊溪 万安小密 21.1 7.6 68.1 0.655 云礤溪 云礤梁山 12.3 54.6 61.3 0.590 平川河 万安挡风岭 29.9 18.4 194.4 2.002 文溪溪 城厢云礤 17.3 13.9 67.8 0.652 处明溪 白土龙嶂山 19 35.8 114.6 1.103 中赤河 广东广福 岩前灵岩 51.1 10 375.5 3.905 中山河 东留南洞 下坝河子口 91 8.8 1064.2 11.350 民主溪 民主水尾 民主林荣 26.9 24.2 173 1.693 汀江水系 永平溪 龙尾窖 10.2 19.6 50.7 0.470 孔下溪 梁山罗丰坑 25.1 19.1 299.4 0.835 帽村溪 昭信龙归礤 40.1 11 54.2 3.113 湘店溪 龙归礤 18.4 15.2 665.2 0.503 桃溪河 大禾洞子坑 湘店河口 53.8 9.9 124.3 6.288 中堡河 观狮山 金狮礤 31.3 16.3 53.8 1.357 丰田溪 牛畲里 武东五坊 20.3 34 65 0.511 陈埔溪 东 文 武东黄埔 17.1 32.9 77.5 0.691 桂坑溪 泥洋福朝山 东留背寨 13.2 45.5 0.806 于万安乡贤溪村挡风岭,流经万安、平川、城厢、中山四乡镇于中山 相公段汇入中山河,境内河道长29.9 km,河道比降18.4‰,多年平均径流量2.002亿立米。平川河自北向南流经县城区,对于武平县城区的经济发展,人民生活影响至为重要。 赣江水系:主要有桂坑溪,发源于东留乡泥洋福朝山,境内河道长13.2 km,流域面积77.5 km2,河道比降45.5‰,多年平均径流量0.806亿立米。 流域面积50平方公里以上河流特性见表1-1。 2、水利工程 新中国成立后至今,经过50多年的艰苦奋斗,县政府先后投资4000余万元,兴建各类水利设施4385处,总耕地面积34.3万亩,有效灌溉面积达27.48万亩。其中中型水库1座,小(一)型水库4座、小(二)型水库27座,小山塘72座,总库容3311.78万立米,有效灌溉面积5.785万亩,保证灌溉面积3.945万亩;大小引水工程4230处,有效灌溉面积19.15万亩,保证灌溉面积18.01万亩;提水工程51处,有效灌溉面积0.91万亩,保证灌溉面积0.65万亩。小(二)型以上水库分布情况见表1-2。 二、气象、水文特性及洪涝灾害情况 武平县属中亚热带海洋性季风气候,气候温和,雨量充沛,夏长冬短。春季受冷空气交替影响,雨多潮湿;夏季多东南风,气温高、湿度大、多暴雨;秋季受台风入侵影响带来局部大雨,历时短,冬季受北方寒冷空气影响,气温低、雨量少,出现阴寒天气,一般有霜冻、冰冻或下雪。年平均气温17~20℃之间,城关地区年平均气温19.4℃, 表1-2 河流、乡镇、水利工程分布情况表 河流 乡镇 主要水利工程分布情况 桃溪河 桃溪 小(二)型小兰水库 大禾 湘店 永平 小(一)型龙尾窖水库 中堡河 中堡 小(二)型大坪、天堂关水库 陈埔溪 武东 中型六甲水库,小(二)型刘田塘水库 中山河 东留 中型捷文水库(在建)、东留水库电站 中山 小(二)型高礤、中岭背、陈塘里、南蛇坑、老村里、蛤蟆石水库 蛤蟆石水库 平川河 万安 小(一)型白莲塘水库 城厢 小(二)型灵通、老虎坑、长坑水库 平川 小(二)型礤角、白松坑水库 中赤河 岩前 小(一)型小坑、杨梅畲水库,小(二)型千断石、东风、李坑、湖洋塘、大迳水库 水库 十方 小(二)型熊新、礤头、横岭水库 下坝 小(二)型美溪、蕉头坝水库,中型下坝、石黄峰电站 民主溪 民主 象洞溪 象洞 小(二)型画竹、横坑塘水库 桂坑溪 东留 年极端最高气温38℃,年极端最低气温-6.3℃,多年平均无霜期283天,平均年初霜月11月28日,平均终霜日为2月13日。年平均风速2.1m/s,最大风速18.7m/s。多年平均日照时数1724小时,大于零度的总积温6300~7200℃,大于10℃的活动总积温为5982℃,多年平均干旱指数为0.65。 武平县多年平均降雨量1684.8mm,降雨量在年内分配极不均匀,主要集中在4~9月,约占年降雨量的80%,梅雨季节(3~6)月约占 降水量的60%。多年平均降雨量在空间分布上相对比较均匀,最大1855.6mm,最小1568.6mm,降水量在年际变化较大,全县平均年最大降水量2452.4mm,最小1162.3mm。 径流主要依赖于降水,全县多年平均径流深953.9 mm,多年平均径流量25.0839亿m3,径流在年内分配与降雨一样不均匀、汛期(4~9月)径流量约占全年的71~76%。多年平均径流系数为0.553~0.581之间。县境内水面蒸发值在900~1100mm之间,陆地蒸发值在710~730mm之间。西部林带大,东部小。 我县的水灾主要由梅雨季节、台风季节的暴雨引起,其次是局地性强热雷雨和春季锋面雨引起。由于地形复杂,河道狭窄,坡度陡,易造成暴雨后山洪暴发,河水急涨,造成短历时且破坏性极强的洪涝灾害。据统计,从1950年至2000年共发生较大的洪涝灾害32次,其中1983年3~6月一年内发生三次洪涝灾害,受淹农田13.5万亩。冲毁水田0.9784万亩,冲坏水电站24处,冲毁水陂、圳、公路1000余处,中赤的南坝、下坝的河东、河西、园子渡等4个自然村成了废墟,经济损失巨大。2000年的8月25日,受10#“碧利斯”强台风影响,全县范围内普降暴雨,城区东门桥水位达266.01米,流量285m3/s,造成全县范围内受灾,县城被淹,直接经济损失达4.75亿元。随着国民经济的发展,人口的增加,洪水所造成的灾害损失越来越大,制约了我县经济的发展。武平县特大洪涝灾害见表1-3。 三、社会经济、交通、通信、供电情况 表1-3 武平县特大洪涝灾害表 出现时间 灾情及损失 1953年 5月23日和6月水灾。中堡、城关、武东、东留、十方、象洞、中山、桃溪、永平9个乡镇受灾,死12人,冲毁良田2502亩,受淹农田10万亩。 1983年 3月及6月16日水灾。日降雨超过230毫米,三天雨量最高为494.9毫米,大范围受灾(10个乡镇),全县死13人,淹农田13。5万亩,冲毁水田9784亩,经济损失2300万元。 1990年 5月31日晚8后时至6月1日早8时,全县普降大暴雨,降雨量超200毫米,其中,6月1日早5时至8时,降雨超100毫米,桃溪、永平、湘店、中堡、武东等十个乡镇受灾,5个乡镇交通、通讯中断,直接经济损失3000多万元,农田受淹8万亩。 1991年 7月31日至8月2日,受台风影响,过程雨量最高345毫米,11个乡镇受灾,受淹农田10.5万亩,全县直接经济损失4000多万元。 1993年 6月9日,大雨,全县88个村受灾,受灾人口6.1万人,受淹农田5.85万亩,绝收1.52万亩,直接经济损失1560多万元。 1996年 受台风影响,过程雨量最大256.6毫米,有4个乡镇受灾最重,直接经济损失2300多万元,其中水利工程损失107.5万元。 2000年 8月25日由于受10号强台风“碧利斯”倒槽影响,全县普降大到暴雨,过程雨量最大达445毫米。特别是万安白莲塘8月25日11时至12时降雨量达61毫米,24小时降雨量达258毫米,降雨频率超200年一遇。全县17个乡镇普遍受灾,受灾人口16.75万人,无家可归人口1.25万人,死亡8人,失踪3人,直接经济损失4.75亿元,其中水利工程直接经济损失达1.136亿元。 1、社会经济 全县按行政建制有11个乡6个镇共17个乡镇,214个行政村,3个居民委员会;2002年末,全县总人口为 人,其中农业人口 为 人;国内生产总产值 万元,人均国内生产总值 万元;2002年县财政收入 万元,全县农民人均纯收入 元。 2、交通 2002年底,我县先后完成了国道“先行工程”、“通乡公路路面黑色化工程”以及行政村、自然村“通路工程”,并逐步改造等外路,接通断头路,公路建设累计投资 亿元,新增公路里程 公里,桥梁 座 米。实现了全县所有行政村及300人以上自然村村村通公路。目前,全县拥有各级公路1579.011公里,其中省道140.403公里,国道30.905公里,沥青路面96.274公里,水泥砼路面138.726公里。二级路88.126公里,三级路23.327公里,四级路615.729公里,等外路445.521公里。 3、通信 近几年,随着社会经济的发展,我县的电信业建设也获得了长足发展,固定电话话网络和移动通信网络形成通信两大支柱。截止到2002年底,固定电话网络已经拥有10万门的先进交换设备容量和网络能力,覆盖全县的光缆线路以及铜线电缆线路可保证大规模的数据交换和传输,目前实际安装的固定电话用户总数已经达到5.5万门,可提供所有乡镇的ADSL和光纤上网能力,以及满足DDN、分组交换、VPN等专线接入技术的需求,并拥有覆盖农村所有乡镇所在地的小灵通无线通讯网络和应急海事卫星电话;移动通信网络方面我县已拥有基站33座,用户4万余户,移动电话覆盖延伸到大部分行政村,实现国道沿线基本覆盖。日益发展的通信事业已成为服务武平经济建设的主力。 4、电力 全县2002年拥有高低压输配电线路3145 kw,其中110 kw线路142km,35kw线路240km,10 kw线路1250km,0.4 kw线路1513km。110 kw变电站2座,容量51500kvA,35kw变电站11座,容量45350kvA。配变压器474台,,容量31960kvA。我县电网与地、省联网,基本形成了一个比较完整的电网系统,其覆盖率达99%。并对电网进行了“二改一同价”工作,形成了安全、可靠、低损、同价的供用电网络。全县17个乡(镇)214个行政村均用上了电,行政村通电率100%。 四、水利工程情况 1、已建水库(电站)工程 至2002年底,全县建有中型水库4座(其中以灌溉为主的1座,发电为主的3座),正常库容合计为6742.52万立方米;小(一)型4座,正常库容合计为840.8万立方米;小(二)型27座,正常库容合计为474.6万立方米。 2、在建水库(电站)工程 武平县在建水库工程主有捷文水库。该工程位于武平县万安乡捷文村,是以灌溉为主,兼有供水、发电等综合效益的水利工程,坝址以上控制流域面积29.2km2,总库容1252万m3,灌溉面积7953亩,坝后电站装机2500kw,多年平均电能920万kw.h,并向城区供水1.2万吨,实施跨流域引水,改善城区平川河水资源缺乏状况,是一座综合利用的中型水库工程。 3、计划建设水库(电站)工程 根据我县“十五”规划及水利化建设规划,规划建设水利工程主要有城厢旱片,兴建云礤水库,象洞旱片兴建大礤水库和荷畲水库。在建及规划建设水利工程情况见表1-4。 五、已建成的洪水预警报系统站点情况 为适应防汛现代化建设的要求,我县在1999年开始实施洪水预警报系统一期工程。该期工程包括2个雨量站、3个雨量水位站、1个大中继和1个小中继共7个站点和1个分中心。2000年8月全部投入运行。武平县已建洪水预警报系统站点详见表1-5。 表1-4 武平县在规划建设蓄水工程情况表 工程名称 所 在乡 镇 集雨面积(km2) 坝型 坝高(m) 总库容(万m3) 灌溉效益(亩) 工 程 规 模 云礤水库 城厢 11.25 重力坝 38 522 8835 小(一) 大礤水库 象洞 1.34 重力坝 26 135 1860 小(一) 荷畲水库 象洞 0.33 重力坝 20 20 500 小(一) 表1-4 武平县已建洪水预警报系统站点明细表 序号 站名 所在地 站点类型 地理位置 经度 纬度 1 中山站 中山镇水利工作站 雨量站 116002′22 25001′53 2 万安站 万安乡水利工作站 雨量站 116005′32 25007′53 3 东留站 东留电站水库大坝 雨量水位站 116000′36 25005′12 4 六甲站 六甲水库大坝 雨量水位站 116013′30 25006′19 5 武平站 武平城关 雨量水位站 116004′30 25007′32 6 天马寨站 天马寨电视差转台 大中继 已转移到西山顶 7 桃溪中继 桃溪镇林业工作站 小中继 116011′29 25021′37 8 中心站 县防汛指挥中心 分中心 116003′28 25006′25 第二节 建设目的 一、建设必要性和建设目标 武平县是个洪涝灾害严重的山区县,全县常年年均降雨量达1800毫米,每年的4-9月,锋面雨、台风雨、雷暴雨和局部性暴雨都会频频光顾,带来不同程度的灾害。随着经济的发展,人口的增加,洪水所造成的灾害损失越来越大,制约了我县经济建设和社会发展。在工程性防洪措施无法抗御的特大暴雨和洪水发生的时候,暴雨洪水的预报和警报就成为了最重要的非工程性防洪减灾措施。传统的水情测报方式速度慢、误差大,洪水预见期短,不利于快速进行信息传递、指挥决策和组织防洪,防汛抢险工作经常处于非常被动局面,人民群众生命财产安全得不到充分保障。而县域洪水预警报系统作为一种行之有效的防洪非工程措施,依靠现代科学技术,具有自动化水平高,野外站点无人值守,能实时测报,反馈迅速等特点,在突发性暴雨洪水前,洪水预警报系统可为抗灾斗争争取时间,取得主动,提前做好准备和部署,如堤防加高加固,水库放水泄洪,迅速转移群众,搬迁重要物资等,变被动抗灾为主动抗灾,彻底扭转了防汛抗灾传统、被动的局面,避免不必要的损失,把灾害损失降到最低限度。 县域洪水预警报系统的建设目标就是综合应用水文、通讯、自动控制和计算机技术,建成一个覆盖全县小(一)型以上水库(电站)、沿河重要乡镇的预警报网络。通过自动化无人值守的遥测站点实时采集流域中各代表站点的雨情、水情信息,通过超短波通讯及时传输到县中心,经过计算机处理后传送到防汛指挥部门,实时水情、雨情一览无余,可提前10-30个小时对洪水作出预报,为我县主要江河及重要水库暴雨、洪水的状况进行实时有效监控和及时科学调度奠定坚实基础,为抗洪抢险赢得了宝贵时间,为防洪减灾、水库调度提供科学的决策依据。 二、实现建设目标的技术可行性 县域洪水预警报系统所有新建站点信号到达西山顶中继后与原已建预警工程的路由相同,在县中心收到信号的同时,市中心站也能收到同样的信号。各新建站点信号场强能满足通信需要。为了防止邻区干扰,与原系统一样,区号为07,站号分配与已建系统统筹。原系统2000年运行至今信道畅通,情况基本正常,县域洪水预警报系统新增站点在技术上可行。 三、社会效益和经济效益评估 洪水预报和警报是水文与气象相结合为防汛工作服务的最有效的办法,特别是在工程性防洪措施无法抗御的特大暴雨和洪水发生的时候,虽然看起来,一些先进的设备需要大量的投资,但是与灾害所引起的经济损失相比较,或者与大型防洪工程的投资相比较,其费用是十分微小的,可以说是一个投资少、见效快、作用显著的项目。县域洪水预警报系统建成后,它能使洪水预报提前10小时以上,为防洪科学调度奠定现代化的坚实基础,为抗洪抢险赢得宝贵时间,使我县的科学防灾减灾能力与水平登上一个新台阶。 几年来,洪水预警报系统一期工程在每年汛期发挥了至关重要的作用,2000年发生的“8.25”洪水来势猛,水量大,城区水位曾一度接近危险水位,但通过洪水预警报系统,在加上气象、水文部门的配合,提前预测出洪峰到达时间,并迅速通知下游乡镇做好防洪准备,因为有充分的时间准备,大大避免和减少了群众财产损失以及人员伤亡,直接防洪减灾效益达500多万元,取得了巨大的社会效益和经济效益。 第二章 系统功能和标准 武平县洪水预警报系统是服务于防汛管理部门,用于合理进行洪水预报和防洪调度,提高我县防灾抗灾水平的专用智能化系统。系统要求具有可靠性、准确性、实用性、先进性、开放性、安全性和易维护性等特点。系统的设备指标及传输格式遵循水文自动测报系统规范、水文自动测报系统通讯电路设计规定及相关水文测验、水文情报预报等国家标准和规范,并参考国内水文自动测报系统最新进展,结合我县具体情况进行设计。系统有如下具体功能: 1、数据接收、处理:实时接收遥测站的雨情、水情等信息;自动检查数据格式,并进行合理性判断,自动存贮。 2、查询:可人工查询下属站点的雨情,水情及工作状态。 3、数据库管理:包含原始、历史、预报或成果数据库的形成、检索、查询等。 4、数据输出:可通过显示器(包括大屏幕显示)、打印机等输出水雨情数据,包括雨量直方图、水位过程线等示意图。 5、联网通讯:可接入局域网实现数据共享。 6、结合洪水预报软件的开发,实现平川、中山、中赤河沿岸重要乡镇及重要水库下游的洪水预报。 第三章 站网规划 县域洪水预警报系统以满足监测全县主要乡镇、河流、水利工程的汛情和洪水预报、防汛调度的需要为目标进行总体站网规划。根据需求分析,在辖区内现有的水文站网和遥测站网的基础上,拟定我县县域洪水预警报系统组网方案。 方案拟设各类站点26个,其中雨量站12个(已建2个)、水位雨量站12个(已建3个)、中继1个(在改)、小中继1个(已建),并对现有的县级中心站设备进行更新改造。所有站点站址的选择能满足测站通信需要,各测点均有公路通达,交通方便,易于维护;乡镇所设雨量站一般建于乡政府驻地,通常具有较高的控制点,能较好地采集雨情数据,误差较小,可代表该乡镇的降雨情况;小(一)型以上水库有水库管理人员,测站安全能得到保证;河道站站址靠近人群居住地,并委托专人看护。 设计用单系统即可满足规范要求。 组网方案说明如下: 1、六甲水库和东留电站水库是中型水库,现已建水位雨量站;白莲塘水库、小坑水库、杨梅畲、龙尾窖水库等小(一)库和石黄峰电站水库、下坝电站水库设计建设水位雨量站。 2、捷文水库是在建的中型水库,位于城区上游,集雨面积29.6平方公里,拟建水位雨量站。 3、中山河重要控制点东留、中山、下坝、中赤、万安、城关需布设遥测站点。现万安、中山已建雨量站,城关已建水位雨量站,中赤拟建水位雨量站,下坝、东留拟建雨量站。 4、桃溪河重要控制点永平、桃溪、大禾、湘店需布设遥测站点。现桃溪已建水位雨量站,永平、大禾、湘店拟建雨量站。 5、十方、武东、象洞、中堡、民主等5个乡镇设计建设雨量站。 6、在建中继站和中心接收设备利用一期工程的站点,可满足所有测站的通信需要,无其它干扰源,交通便利,便于维护。 遥测站点分布和通信组网图见附表3-1和附图1 遥测通信组网图(图1) 中山站 桃溪站 万安站 六甲水库站 东留站 白莲塘水库站 十方站 杨梅畲水库站 中堡站 小坑水库站 永平站 中赤站 象洞站 捷文水库站 大禾站 下坝水库站 下坝站 东留水库站 民主站 石黄峰水库站 武东站 武平站 湘店站 龙尾窖水库站 图 例 图标 站类 站数 雨量站 12 雨量水位站 12 中继站 2 分中心 1 表3-1 武平县县域洪水预警报系统新建遥测站点一览表 序号 站名 站型 建设地点 备注 1 十方站 雨量站 十方水利站 2 象洞站 雨量站 象洞水利站 3 中堡站 雨量站 中堡水利站 4 东留站 雨量站 东留大阳村 5 永平站 雨量站 永平水利站 6 大禾站 雨量站 大禾水利站 7 湘店站 雨量站 湘店水利站 8 民主站 雨量站 民主水利站 9 下坝站 雨量站 下坝水利站 10 武东站 雨量站 武东水利站 11 龙尾窖水库站 水位雨量站 龙尾窖水库 12 中赤站 水位雨量站 中赤河 13 下坝水库站 水位雨量站 下坝水库 14 石黄峰水库站 水位雨量站 石黄峰水库 15 杨梅畲水库站 水位雨量站 杨梅畲水库 16 小坑水库站 水位雨量站 小坑水库 17 白莲塘水库站 水位雨量站 白莲塘水库 18 东留水库站 水位雨量站 东留水库 19 捷文水库站 水位雨量站 捷文水库 水库在建 第四章 系统基本设计 第一节 系统的工作体制 洪水预警报系统的大部分站点分布在条件比较恶劣的山区,电源、交通等不便,各种设备还要长期经受高温、高湿、低温、大风、暴雨的考验,按照经济合理、便于维护的原则,系统设计采用值守功耗低、可靠性高、实时性强的“自报式”工作体制。测站和中继站无人值守,有人看管,当被测参数有一定增量,即雨量达1毫米或水位变化1厘米且时间间隔大于五分钟,测站终端即自动上电工作,进行数据采集、编码、发送并通过中继站转发到中心站进行数据处理,中心站的数据接收设备始终处于值守状态。 第二节 通信线路、频段及带宽 洪水预警报系统进行数据传送的通讯线路可以采用:超短波信道、微波信道、公用电话线路PSTN、公用数据线路(ISDN、DDN、X.25等)、卫星信道(INMARSAT、VSAT、GSM信道)及短波信道等。超短波通信是水利部门推荐的水文遥测通信方式,是水文自动测报系统中应用最广泛、最成功的一种通信方式。它的传输质量介于短波和微波通讯之间,既克服了微波通信的局限,又比短波通信的质量稳定、可靠。超短波通信具有建设成本低、可无人值守、功耗低、运行维护简单等优点,满足洪水预警报系统的要求。所以结合省、市目前的遥测现状及区域地理经济条件,在县域洪水预警报系统中选用超短波通信。 根据国家无线电管理委员会[(1989)无办字75号]文件对专用水文自动测报频率的规定,充分考虑有效利用频率、减少干扰、充分利用设备等因素,选用230MHZ遥测频段,通信频率在223~235MHZ范围之内,可避免因频率分配不当,造成当地的同频干扰可能使整个通信电路失常的现象出现。 第三节 电源设计 中心站除前置机外其它设备电源均采用220v交流电,各遥测站、中继站及中心站前置机电源采用太阳能浮充电池供电,太阳能电池功率全部选用25w。 1、中心站交流电源:单相220V允许变幅为±10%50Hz±1Hz 中心站交流电源设计采用山特牌不间断电源供电,有稳压、滤波等措施,可保证电源电压值符合设备要求并抑制经交流电源引入的干扰,以提高设备的可靠性。原不间断电源容量为1000KVA,拟改造为2000KVA。 2、中心站、中继站、遥测站直流电源。 电压:12V 允许变幅为 -15%~+20% 电流:发射机功率小于或等于5W,应能瞬间提供1.2A电流;发射机功率小于或等于25W,应能瞬间提供10A电流。 容量:当太阳能供电系统出现故障仅靠电池供电,应能保证设备连续工作30天;用太阳能浮充电池供电,应保证设备能长期可靠工作。 第四节 防雷设计 为保证系统可靠运行,中心站、中继站、遥测站应具备可靠的防雷接地,同时做好电源、遥测设备的防雷设计,防止从天馈线、电源线、遥测设备与传感器间的信号线引入雷电损坏设备,在系统中应采用下列避雷措施: 1、安装避雷针。避雷针的接闪器(即避雷针的最高部分),采用φ14的镀锌园钢,项端磨尖,长度600毫米,焊接在4000毫米的天线架顶端。 2、安装引下线。接闪器下端要经引下线与接地装置焊接相联。为保证引下线雷电流通过时不致熔化,引下线一般采用75mm2的镀锌钢绞线,每隔1.5米左右加以固定。因天线架为独立的金属支持构架,所以可以利用作为引下线。引下线入地处还应加以防护。 3、敷设接地装置。防雷接地电阻应小于10Ω。为使接地电阻小于10Ω,必须安装接地装置。接地装置是避雷针的地下部分,应充分利用自然接地体,这里主要指建筑物的钢结构和钢筋。当自然接地体达不到要求时,必须靠人工接地体来降低接地电阻。人工接地体埋深在0.6-0.8之间,垂直接地体材料用50×50×5mm的角铁,长度为2.5米,间距为5.0米(详见附图);水平埋设的接地体采用40×4mm的扁钢。根据地形,接地体的布置可成放射形式(见附图)。放射形的用垂直接地体初定15根、网状形布置的用16根,根据实际测量出的接地电阻如达不到要求,再另加接地体。中心站如要求更低的接地电阻时,则应采取措施予以满足。 4、天线系统应安装合适的避雷装置。 5、交流电源输入端可增加浪涌吸收器,隔离变压器或其它防雷装置,设计中采用的不间断电源有相似功能,基本可满足防雷要求。对于遥测站、中继站和中心站的前置机,应采用太阳能浮充电池供电,以避免交流电源引雷。 6、室外传输电缆应加电缆保护设备和措施,防止信号线引雷。 第五章 电路设计 武平县县域洪水预警报系统建设规划各类站点26个,其中雨量站12个、水位雨量站11个、中继站1个、小中继站1个.其中新建站点18个,其中雨量站10个,分别为十方、武东、中堡、象洞、大禾、永平、湘店、民主、下坝、东留站;水位雨量站9个,分别为小坑水库、白莲塘水库、杨梅畲水库、龙尾窖水库、下坝水库、东留水库、中赤、捷文水库、石黄峰水库站。雨量站设于当地乡镇水利工作站;水库水位雨量站为小(一)型以上水库,有专职管理机构;河道水位雨量站一般设在靠近居民区的地段,有专人看管。所有新建站点站址的选择能在很大程度上反映该地区的气象、水文情况,站点交通方便,易于维护,有电源提供点,便于施工。 各新建站点通过在建西山顶中继站转发,进行现场中继转发下行场强测试,测试结果各站点均能满足通信要求,场强测试报告如下: 武平县县域洪水预警报系统新建站点场强测试报告 序号 站 点 对向中继 转发情况 下行场强 (dbm) 1 十方站 西山 转发 2 象洞站 西山 转发 3 中堡站 西山 转发 4 东留站 西山 转发 5 永平站 西山 转发 6 大禾站 西山 转发 7 湘店站 西山 转发 8 民主站 西山 转发 9 下坝站 西山 转发 10 武东站 西山 转发 11 龙尾窖站 西山 转发 12 中赤站 西山 转发 13 下坝水库站 西山 转发 14 石黄峰水库站 西山 转发 15 杨梅畲水库站 西山 转发 16 小坑水库站 西山 转发 17 白莲塘水库站 西山 转发 18 东留水库站 西山 转发 19 捷文水库站 西山 转发 第六章 数据处理系统 县域洪水预警报系统数据处理主要是接收本系统的遥测数据,对收到的数据进行加工处理、存贮、编制水文图表,以及进行预报、调度作业,向上级站发送数据等。武平县辖区内原已建洪水预警报一期工程,共有2个雨量站、3个水位雨量站和1个中继站及1个小中继,经改造后全部并入县域洪水预警报系统。系统的数据处理由设在中心站的数据处理系统完成。数据处理系统是用来完成中心站数据处理任务的应用软件和支持它运行的软硬件的总称,它应具备以下功能: (1)实时接收遥测原始数据,经过检查纠错、加注时标后形成暂存文件。这一功能可由前置机实现。 (2)数据处理。由中心站的计算机系统(中心计算机)完成。主要是对从前置机和其它系统提取和接收的原始数据进行分解、检错、换码、分类、超限判断等一系列处理后,写入数据库。 (3)信息查询。管理人员可以使用这一功能模块查看所存水、雨情数据,系统运行状况,测站和系统的特征参数,水、雨参数月、年平均值、最大、最小值等特征数据的统计、计算等。 (4)编制水文图表。按照预定的项目和图表格式显示和打印各类水文数据的日报表,测站分布图,指定时段的雨量分布图,水、雨情参数的过程线图等。 (5)数据库和数据库管理。数据处理系统的数据库由水雨情数据、系统和测站特征参数、历史水雨情特征数据三类数据文件组成。为适应与全省洪水预警报系统联网要求,采用关系型数据库方式存储数据。 如有需要在数据处理系统中,可以设置下列扩展功能: (1)和上级中心站、外部系统进行数据通信。 (2)建立和管理历史水文数据、基本资料等数据文件。 (3)洪水预报作业,防洪、供水、发电等水利调度方案的计算和优选。 中心站设备包括计算机、电源和网络设备三大部分,基本要求如下: (一)计算机:中心机房设惠普E-200专用服务器一台,性能要求稳定,适于长时间工作。服务器上安装微软Windows Nt4.0操作系统和水文遥测专用软件,作为分析数据使用,同时又可以作为管理站和监控站,对水文遥测数据进行管理和监控。县防汛指挥中心和水利部门通过联网的电脑,可共享服务器接收处理后的水文数据供防汛指挥决策使用,这些电脑型号不要求统一,能够满足联网要求和使用专用软件即可。 (二)电源:中心机房要有稳定可靠的电源,必须有不间断电源作为瞬间备份,设计采用美国山特在线式不间断电源。同时要求自备发电机,供非常状况下设备供电需要,设计采用日本铃木EG2500X汽油发电机。 (三)网络设备:计算机局域网采用以防汛指挥部门为中心的星形网络结构,集线器采用联想D-LINK成熟产品DE-816TP,接入网络的电脑也统一配备联想D-LINK网卡,网络接口符合ITU和IEEE标准,接入点遍及防汛和水利部门各股室。未来结合政务网工程,通过路由器和光纤与其它网络连接,以便向上级主管部门数据库发送资料。 数据处理系统的各类关键硬件设备均要有一定数量的备品件;系统软件、应用软件、各类数据文件等软件资源也要有足够的备份。 数据处理涉及到数据编码格式的问题,一是信源编码,信源编码的功能,是在一定保真度条件下,将水文参数变换成数字信号,以压缩原始信息的信息量;二是信道编码,这是将信源编码后输出的数据信号转换成符合一定规则的数码,以达到适于信道传输,便于纠、检错的要求。已建系统和在建系统的数据编码格式应采用统一标准。 第七章 系统设备 系统选用的设备,必须是经过鉴定符合技术标准、计量标准的正规产品,其适用条件、精度、分辨力、技术性能必须符合有关的水文测验国家标准及行业标准的要求。 一、传感器:传感器的作用是感受被测量,并将该量值转换成电信号的输出。雨量计设计使用翻斗式雨量计,盛雨筒内径200mm,分辨率为1mm;水位计设计使用浮子式水位传感器,分辨力为1cm,允许的水位变率为0~3cm/s,最大水位变幅40m,必要时应增设波浪抑制措施。在传感器选型上要优选无功耗传感器,需供电时应采用直流供电,三个月的总耗电量应小于3Ah,并应有防堵、防虫、防尘措施,在无人维护情况下,至少应能保证正常工作30天。 二、通信设备:通信设备包括调制解调器、收发信机、天馈线三种设备。调制解调器和收发信机连接时,模拟接口输入和输出阻抗、电平应满足设备的接口要求。其数字接口应符合RS-232C串行数字通信接口标准,调制解调器的功耗应尽可能的小;收发信机的技术指标应不低于国家80系列超短波收发信机的技术指标;通常使用的天线有全向天线和定向天线两种,由于中心站和中继站周围各遥测站所构成的扇形角不同,应选用全向天线,各遥测站点则使用定向天线。 三、遥测终端机:遥测终端机完成水文数据采集、存贮(显示)和传输控制,它与无线电台连接完成无线数据传输,其整机值守电流要小于100毫安。自报式终端机应具备如下功能: (1)当雨量增加1mm,水位变化1cm时或达到设定的时间间隔时,即采集、存贮和发送数据。雨量发送累计值,水位发送实时值。 (2)能够发送人工置数或有人工置数装置的接口。 (3)具有在水文参数无变化时,定时发送所存参数的功能。 (4)具有站址和前导时间任意设定和现场显示所存数据功能。 (5)应具有超时发送的强迫掉电功能。 (6)具有低功耗、高可靠性的特点。 四、中继机:中继机是中继站的核心设备,它
