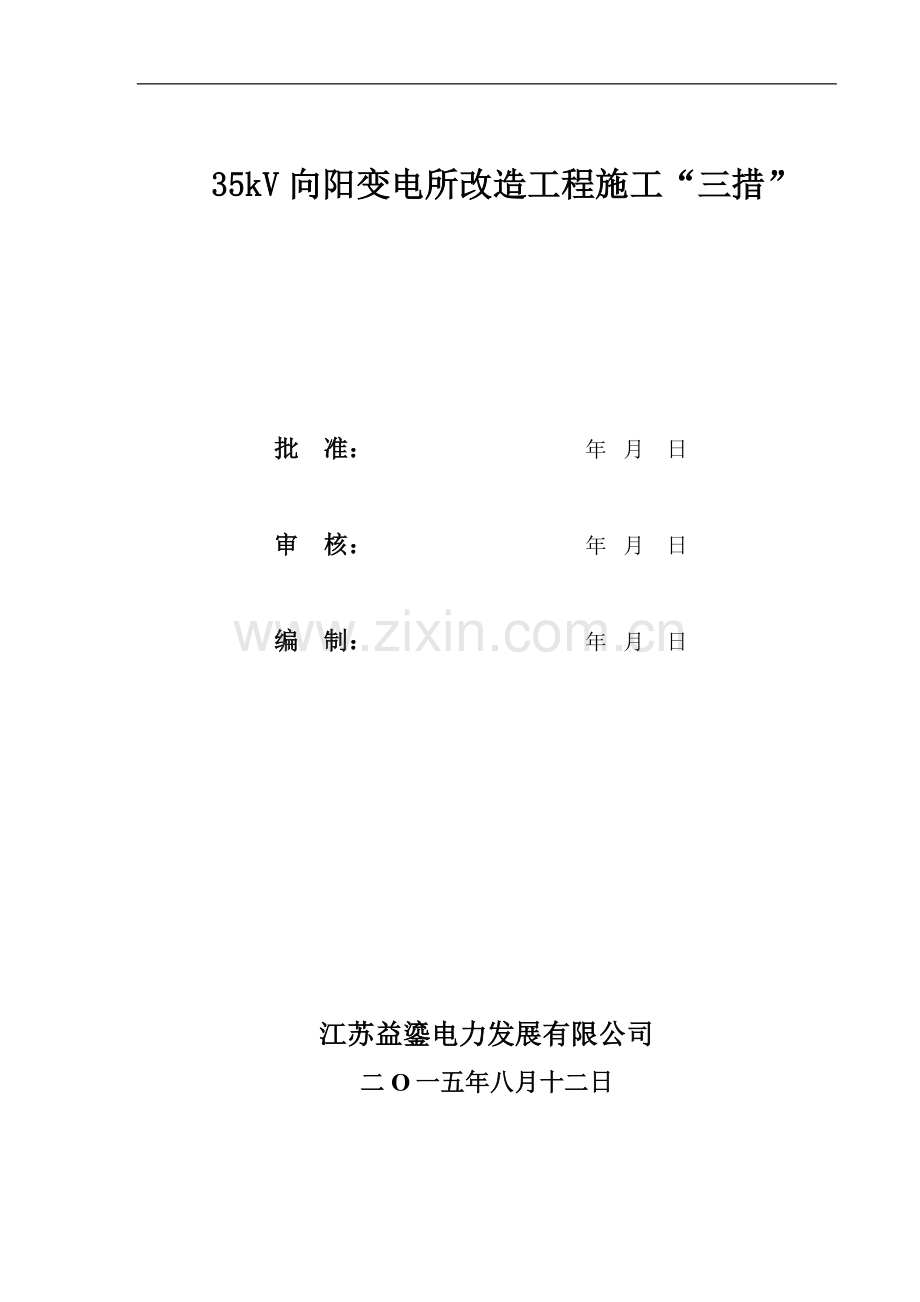

35kV向阳变电所改造工程施工“三措” 批 准： 年 月 日审 核： 年 月 日编 制： 年 月 日江苏益鎏电力发展有限公司二O一五年八月十二日 施 工“三 措” 审批单项目监理部门 审核人：年月日农电、集体企业工程发包单位发包单位工程项目经理或负责人审核人：年月日发包单位安质部门或安全员审核人：年月日发包单位分管领导审核人：年月日 运行检修 单位 运行单位审核人： 年月日 检修单位审核人： 年月日工程管理部门 审批人： 年月日专业管理部门运检部审批人： 年月日调控中心审批人： 年月日安监部门 审批人： 年月日公司 分管领导 审批人： 年月日 “三措”学习交底记录学习时间地点 主持人参加人已掌握“三措”内容并确认签名补课人员签名年月日年月日年月日年月日年月日一、 工程概况：1、施工任务：1) 10kV部分：更换原10kV开关柜，10kVI段9台开关柜（其中出线4台、消弧变出线1台、电容器出线1台、分段刀闸1台、母设1台、主变开关1台、原10kV开关柜拆除报废）；扩建10kVII段9台开关柜（其中出线4台、消弧变出线1台、电容器出线1台、分段开关1台、母设1台、主变开关1台），本次扩建开关柜出线均为电缆出线。扩建消弧变成套装置2套、电容器2套（原10kV1号电容器拆除报废）。2）35kV部分：扩建2号主变（20MVA）1台，扩建相应主变开关、刀闸。3）二次部分：更换全所综合自动化设备、更换4台端子箱、将变电所防误系统改造为计算机监控防误电气闭锁防误、更换交直流系统，共需屏位20个。4)土建部分：新建室外端子箱基础4个、主变端子箱基础1个、电容器基础2个、消弧成套装置基础2个、35kV开关基础1个、35kV刀闸基础1个并扩建相应电缆沟与原有电缆沟连通、拆除10kV开关室与10kV1号电容器室隔墙并进行加固、将原10kV开关室、电容器室地坪改造为新10kV开关室、二次设备室扩建屏柜基础2个、原通信室、工器具室中间隔墙拆除扩建屏位6个。2、 计划施工时间：2015年10月7日2015年10月27日3、 施工步骤：日期时间施工方式停电范围施工项目8.109.0325不停电1.控制室、原通讯室屏柜基础施工；2.室外#2主变35 kV侧门型构架基础施工及设备基础施工；3.室外端子箱基础施工；4.10 kV开关室大门改造（老设备无法运输）；5.1、2号消弧线圈、1、2号电容器组基础施工9.129.121天停电35KV线路所用变线交流电源更换开通9.139.131天不停电直流电源开通9.039.042天停电向启343开关；向新332开关；1号主变301、101开关；1号主变；10kV向东112线、向北114线、向西116线；电容器118开关、10kV母线所用变10kV开关室开关柜拆除、电容器组拆除9.0510.733天停电向启343开关；向新332开关；1号主变301、101开关；1号主变10 kV开关室基础及电缆沟施工9.0510.2628天停电1.新增2号主变及相应间隔安装调试；2.35 kV配电装置、1号主变综合自动化改造、五防改造；3.室外1、2号消弧所用变、1、2号电容器组安装调试10.0810.3023天停电1.10 kV I、II段开关柜安装调试；2.1、2号主变系统调试；3.四遥验收4. 验收、消缺10.311天送电，核相、带负荷试验11.1以后n天停电（线路）10kV新命名配电装置停电（逐条）10kV出线割接至新配电装置二、 组织措施：1、 组织机构：施工现场组织机构关系图35kV向阳变电安装项目部项目经理： 施卫项目技术负责： 倪伟生安全管理钱卫新质量管理蔡羽刚变电一队费凯凯变电二队 陆晓辉继保队曹磊高试队卢星星器材组高沈荣注： 表示领导隶属关系；- 表示业务合作关系综合管理陆峻辉材料管理黄伟新计划管理陈健平 施工现场负责人 施林风工作班成员： 工程一、二队、继保、高试队自我验收人员：张捷、施伟、倪伟生、蔡羽岗、沈士、施林风、沈熙竣工验收组：由启东运维站组织2、主要人员岗位职责：2.1 项目经理(1) 贯彻执行上级有关安全健康与环境保护的措施与规定，组织编制本项目安全健康与环境保护措施，经批准后组织实施。(2) 在计划、布置、检查、总结、评比项目施工的同时，把安全工作贯穿到每个施工环节，在确保安全的前提下组织施工。(3)提出本项目安全技术措施计划项目，经上级批准后负责组织实施，确保本项目施工场所具备完善的安全文明施工条件。(4)负责组织对重要施工项目开工前的安全文明施工条件进行检查与落实。对重要的施工项目，应亲临现场监督施工。(5)指导本项目部专职安全员的工作。充分支持安全监督部门和安全监督人员履行职责。(6)负责本工程职工的安全健康与环境保护教育工作。认真组织与检查每周一次的安全日活动。主持本工程项目部每月一次的安全情况分析会，组织每月一次的安全施工检查，负责安排解决存在的问题。负责对分包单位的施工项目进行安全监督与指导。组织并主持轻伤事故和记录事故中严重未遂事故的调查分析。提出对事故责任者的处理意见。2.2 项目技术负责：(1) 全面负责本项目工地的技术管理工作。(2) 领导和组织施工图纸的会审工作,对会审提出的问题要组织研究或提交设计院解决。(3) 负责施工技术准备及组织编制施工组织设计。 (4) 组织解决施工生产中的技术问题,主持召开项目工地技术会议,审批重大技术方案。(5) 参加项目工地的生产协调周会、月度会,参与生产调度工作。(6) 督促有关部门和各施工处认真做好工程质量的检查验收工作,组织工程竣工验收、达标技产工作。(7) 负责重大安全技术方案的审批,参加安全大检查,解决施工中存在的安全技术问题。(8) 督促有关部门做好信息管理工作。(9) 督促有关部门做好原始资料的积累,负责组织竣工资料的整理移交。(10) 负责组织开展新技术、新工艺、新材料、新设备的研究和推广工作。2.3项目部安全管理职责：(1)监督、检查施工场所的安全文明施工情况和职工的作业行为。(2)有权制止和处罚违章作业和违章指挥行为；有权根据现场情况决定采取安全措施和设施；对严重危及人身安全的施工，有权指令先行停止施工，并立即报告领导研究处理。(3)参加工程重要施工项目和危险性作用项目开工前的安全措施审查及交底，并检查开工安全文明施工条件，监督安全施工措施的执行。(4)协助项目经理布置检查每周的安全日活动；监督、检查班组每天的“三交”（交任务、交安全、交技术）“三查”（查衣着、查“三保”、查精神状态）站班会。(5)参加项目部安全工作例会和生产调度会，协助项目部领导布置、检查、总结安全文明施工工作。(6)参加工地安全大检查，对发现的问题按“三定”原则督促整改。(7)负责本项目部施工机械（机具）和车辆交通安全监督工作。(8)对本项目部施工现场和安全卫生责任区内文明施工、环境保护、环境卫生、成品保护措施执行情况以及生活卫生的管理进行监督检查。(9)参加公司安全监督部门组织的安全专业检查；参加安全员专业工作例会。(10)按“四不放过”原则，协助项目部领导组织人身轻伤事故，记录事故中严重未遂事故的调查处理工作。2.4项目部质量管理职责：(1)协助项目总工做好本项目经理部的质量管理工作。(2)负责布置、检查、指导单位工程的防止质量通病工作。(3)指导并协助施工队技术员和安全员提高专业水平，开展各项质量业务工作，确保施工过程中的质量保证。(4)按照技术部门编制的质量标准，根据施工现场实际补充编制分项分类的质量措施，使之完善和充实。(5)在施工过程中，对现场施工质量有责任进行管理，发现隐患，有权督促纠正、整改、通知落实整改并汇报项目经理。2.5项目部计划管理职责： (1) 负责具体的合同管理、各类计划的编制、统计等工作。 (2) 计划严谨，统计准确，为项目提供准确可靠的信息资料，负责项目工地的概预算管理、结算工作。 (3) 负责项目工地的资金管理于核算工作，把好成本控制关口，力争以最小的投入获取最大的经济和社会效益。2.6项目部材料管理职责： (1) 负责按质量体系程序文件要求健全工地材料、机具设备的各项管理制度。 (2)负责工程材料的催交、采购、检验、运输、保管、标识工作，并按施工形象进度计划进行材料的供应。 (3)负责施工机具的管理以及计量器具的周期检验。 (4)负责采购、进货检验文件和资料的管理。2.7 综合管理(1) 负责文件信息处理,地方关系协调,会务接待,车辆管理等。(2) 负责文件的起草工作。(3) 归口管理本项目工地的对外联络工作。(4) 负责组织开展各种形式的劳动竞赛、岗位练兵、技术比武等活动。(5) 负责抓好民主管理,组织职工参与项目管理。(6) 负责本项目工地宣传报道工作,加强职工的思想政治工作,开展丰富多彩的业余文化体育娱乐活动。2.8 施工现场负责人(1) 生产管理。1) 负责本项目工地的施工机械、人员的平衡调度工作。2) 编制本项目工地月度施工计划,定期检查施工计划完成情况。3) 对本项目工地的安全、文明施工进行监督、检查和考核。4) 定期组织召开本项目工地的生产会议,负责各专业之间的生产协调。(2) 技术管理。具体负责本项目工地的技术管理工作,协助项目技术负责抓技术管理。(3) 质量保证。贯彻执行公司质量保证体系的有关要求。 2.9施工队长职责：(1)组织学习、贯彻安全健康与环境工作规程、规定和上级有关安全工作的指示与要求。(2)进行施工队安全建设，开展各项安全活动。(3)组织安全施工和文明施工。有权制止和纠正违章作业行为。(4)协助施工队审查安全施工作业票。(5)检查作业现场的安全施工情况；检查和督促本施工队人员做好安全施工措施及正确使用劳动防护用品、用具。(6)进行安全健康与环境保护的宣传教育。负责新入厂人员的第三级安全教育工作。(7)建立安全管理台帐；做好安全活动记录；保管好有关安全资料。(8)参加本施工队事故的调查分析。2.10施工人员职责：认真学习并自觉执行安全健康与环境保护的有关规定、规程和措施，不违章作业。正确使用、维护和保管所使用的工器具及劳动防护用品、用具，并在使用前进行可靠性检查。不操作自己不熟悉的或非本专业使用的机械、设备及工器具。施工项目开工前，认真接受安全施工措施交底，并在交底书上签字。作业前检查工作场所，做好安全措施，以确保不伤害自己，不伤害他人，不被他人伤害。下班前及时整理现场。施工中发现不安全问题应妥善处理或向上级报告。对无安全施工措施和未经安全交底的施工项目，有权拒绝施工并可越级报告。有权制止他人违章；有权拒绝违章指挥；对危害生命安全和健康的行为，有权提出批评、检举和控告。认真参加安全活动，积极提出改进安全工作的合理化建议。帮助新工人提高安全意识和操作水平。尊重和支持安全监督人员的工作，服从安全监督人员的监督与指导。发生人身事故时应立即抢救伤者，保护事故现场并及时报告；调查事故时必须如实反映情况；分析事故时应积极提出改进意见和防范措施。三、 安全措施： 总的要求：开工前组织全体施工人员（包括外用工和外来人员）学习本施工“三措”，所有施工人员必须在“三措”学习记录页上 亲笔签名，以示确认。施工中，“三措”（须是有经学习签名记录的“三措”）应带至现场。各施工阶段还需结合施工进度、工作任务和现场实际进行进一步的学习、领会。（一）、安全管理目标35kV 向阳变电站安装的安全目标: (1) 实现死亡及重伤零目标。(2) 重大设备损坏、重大火灾事故零目标。 (3) 不发生触电、坠落、淹溺事故。(4) 轻伤事故频率不超过7次/千人年 ,一般交通事故频率不超过5次/百台年。(5) 努力实现安全零违章。（二）、安全管理组织机构（1）、组织机构网络公司总经理：陈卫东项目经理：施卫项目技术负责：倪伟生现场负责人：施林风公司安全部：钱卫新计划管理：陈健平材料管理：黄伟新质量管理：蔡羽岗综合管理：陆峻辉安全管理专职安全员：费凯凯、卢星星、曹磊 （2）、主要人员安全职责(1) 项目经理。1) 项目经理是本工程安全施工的第一责任者,对工程安全目标全面负责。贯彻执行国家有关安全生产的方针、政策、法规、条例、规范和标准及公司的各项 安全管理制度,结合工程特点建立项目工地的安全保证体系,落实安全生产责任制。2）加强对职工的安全教育,领导、组织施工现场定期的安全生产检查。主持召开安全生产例会,及时解决安全、文明施工中存在的问题,总结、推广安全、文 明施工经验。3) 审定安全施工措施和计划,并督促执行。 4) 确保承包合同中有关安全施工的要求和奖惩的规定得到落实,严格按合同执行。 (2) 项目技术负责。1) 负责安全技术工作。2) 组织安全培训、安全技术教育。3) 负责编制施工组织设计中和特殊工序安全施工技术措施。4） 监督指导项目专工、技术员编制分项工程的安全措施、技术交底。5) 监督指导专职安全员的工作。6) 参加安全检查、事故处理工作。(4) 安质部。1) 贯彻执行国家有关安全规程、规定,组织编制安全管理制度,建立健全安全风险机制,落实各级安全责任制。2) 制定年度、月度安全工作目标计划并组织落实；组织安全规程、管理规定及安全技术措施的学习培训、考试取证工作。3) 负责向项目法人提供安全管理制度、特殊施工技术措施、安全检查通报及事故报告等资料文件。4) 负责审查施工安全技术措施；负责施工现场的安全标识及现场安全监督监护工作。5) 加强外用工的安全管理；进行安全用具、用品、安全设施的检查和认证。6) 根据公司安全奖惩办法,提出对施工人员的奖惩意见；协助项目经理召开安全工作例会；组织参加定期对施工项目的安全大检查。7) 参加事故的调查处理工作,负责人身事故的统计、分析和上报。(5) 专职安全员。l) 负责监督检查施工现场的安全施工。2) 有权制止违章作业和违章指挥并相应进行经济处罚；参与审查施工安全技术措施并监督执行。3) 参加安全工作例会及安全日活动,协助领导做好安全工作的布置、检查、总结。4) 参加安质部组织的安全大检查,对安全隐患按“三定”原则监督整改 ；负责组织轻伤、未遂事故的调查处理工作。(6) 施工人员安全职责。1) 认真学习并严格执行上级颁发的有关安全施工的规定、规程、制度。2) 施工项目开工前,认真接受安全施工措施交底,并作好记录。3) 作业前检查作业场所,按安全措施的要求完善安全设施,以确保不伤害自己、不伤害他人、不被他人伤害。作业过程中坚持文明施工,作业结束后及时清理现场。4) 施工前发现不安全因素应妥善处理或向上级报告,并作好记录。爱护安全设施,不乱拆乱动。5) 对无安全施工措施、未参加安全交底或安全设施不完备、指挥性违章, 施工人员有权拒绝施工, 并可越级上报。6) 尊重和支持安监人员的工作,服从安监人员的监督与指导。7) 发生人身伤亡事故时,应立即抢救伤者,保护事故现场并尽快报告； 调查事故时必须如实反映情况；分析事故时应积极提出改进意见和防范措施。（三）、 安全措施：施工现场危险点、危险源：施工现场属部分停电工作，工作人员必须在运行人员所设的临时围栏内进行工作。 （附图） 1、 全体工作人员必须认真执行国家电网公司电力安全工作规程、安全生产工作规定、南通供电公司基建、改扩建工程交圈地带安全管理规定（试行）及其他安全规定，严格执行现场所有安全措施，不得以任何理由削弱现场安全措施。2、对外用工、外来人员实行“谁用工、谁管理、谁负责”的原则，严防对外用工、外来人员失去监护。严格按照南通供电公司外用工安全管理规定（通供电安(2005)149号）对外用工、外来人员进行安全交底，加强安全培训，订立安全责任协议书或填用外来人员进入变电所工作安全交底确认卡，并在每日的开工会上详细写明临时人员用工情况，外来人员、民杂工等必须在本公司工作人员带领下进入施工地点并在监护人的监护下进行工作，必要时现场设专职监护人。3、工作负责人应提前熟悉工作任务和工作现场，准备好与工作现场一致的图纸资料、工器具材料等，确保施工工作的顺利进行。4、工作负责人对全体工作人员加强现场安全教育，对照开收工会十项要求坚持每日的开、收工会制度，明确交代工作任务、工作地点及其周围带电设备运行情况、工作班成员结对互保(严禁外来人员相互间结对互保)、当天工作中的危险点、危险源的排查及监控措施情况，并详细记录在开、收工会簿上。通过开工会要使每个工作班成员均要清楚： 工作现场周围（上下左右前后）的带电部位； 工作中的危险点(源)的分析与预控措施； 现场安全措施； 当天的工作任务，明确工作范围，防止走错设备间隔； 明确小组负责人、当天工作任务及质量标准、要求。5、工作班成员应服从工作负责人的工作安排，服从安全员的安全监督。加强自身防护，做到“三不伤害”。6、当工作任务分小组进行时，各小组内应分工明确，一张作业票含有多个作业点的工作，开工前，每个工作点都必须明确监护人，并记录到开工会记录本“人员分工栏”内。工作人员之间加强配合、协调作业。7、工作地点的转移须有工作负责人或专职监护人的带领，到达新作业区后必须安全措施符合要求。8、规范临时接地线的管理：为了防止感应电，施工人员需向运行人员借用接地线的必须认真履行借还手续(运行人员必须记录接地线编号和使用的电压等级，经双方签字确认)，并在运行人员监护下，由施工人员(按规定)挂设。工作负责人必须在自己持有的工作票备注栏内注明接地线编号、装设地点、装拆时间、装拆人员姓名。施工一旦结束，施工人员应在办理工作终结前，将自行加挂的接地线拆除（并在工作票上注明拆除时间、拆除人），送还运行人员。运行人员应将施工人员借用的接地线情况按班交接。9、施工现场应设置固定遮拦，因现场土建施工队伍与电气安装队伍同时作业，故工作负责人应每天开工前仔细检查安全措施，防止安措被其他人员破坏，施工中严密防范无关人员闯入电气施工区域。10、工作中，施工人员严禁擅自拆除和移动标示牌、围栏，不得跨越、翻越围栏。若确有必要移动围栏、标示牌时，必须征得工作负责人的同意，并重新布置(改动后的安措仍须满足现场安全作业的要求)。11、工作人员应严格遵守南通供电公司电力安全工具管理规定、安全帽使用管理规定,进入施工现场应正确戴好安全帽，高处作业必须正确使用安全带、安全绳。严禁把安全绳当吊绳用、把安全帽当板凳使用或贮存其它物品。12、工作人员应严格遵守南通供电公司梯子使用管理规定。正确使用合格的梯子，做好防滑、防摔跌、防触电措施。严禁站在梯子顶部（距梯顶1米以内）的梯蹬上工作，严禁工作中移动梯子。高压设备区内搬动梯子（或较长物件）时，应2人放倒搬运并与设备带电部位保持足够的安全距离；高处作业传递物件，应使用绳索或工具包传递，不得上下抛掷，可以在地面上进行的工作应在地面上完成。13、工作人员应严格遵守南通供电公司现场临时电源管理规定漏电保护器安装使用管理规定。加强施工电源管理；严禁私拉乱接。电动施工机具的金属外壳应可靠接地。使用钻床时严禁戴手套。14、工作人员应严格遵守南通供电公司油漆安全作业制度。15、进行电、氧焊等动火工作，还应当办理动火工作票。电、氧焊工作应由经过考核合格的人员持证上岗，在工作现场应加强监护，气瓶摆放要正确（远离火源不小于10米，竖直放置且固定并相距不小于8米）。工作前清理现场易燃物品，动火现场配备足够数量的灭火器材，严防火灾的发生！ 16、设备开箱后装箱板朝天钉易伤人，拆箱后装箱板应及时清理走；若一时无法运走应堆放在远离人员通行的地点，并设围栏或警示标志。要注意对包装纸、防雨布、金属丝等易被风吹起的物品做到及时收存或清除。17、当施工现场遇有6级及以上的大风时，室外工作（特别是高处作业和基坑施工）应停工，工作票应收回，网状围栏必须拆除并收存到室内。同时要对梯具等受大风影响较大的设施要按相关技术要求进行加固处理或撤出。18、施工现场预留孔洞沟槽应用铁板或坚固的木板临时封盖；电缆沟盖板在电缆施工结束后立即盖好，对一时不能加盖的沟、坑、孔洞设置明显标志。进出电缆的孔洞应及时封堵，进出控制室应随手关门，严防小动物进入室内。19、严防火灾。在工作现场应采取可靠的防火措施，严禁火灾事故的发生！ 20、禁止游动吸烟！保证施工现场整洁、整齐、有序，做到工完、料尽、场地清。21、环境复杂、高处作业等工作增设专职监护人。22、吊装、起重搬运22.1、吊装前必须对全体作业人员进行安全交底；对登高人员进行身体检查,身体不适及情绪不稳定的人员,不能进行高处作业。22.2吊装人员应戴安全帽,高处作业应系安全带、穿防滑鞋、带工具袋。22.3起吊工作必须由有工作经验丰富持证人员担任指挥，工作中严禁违章指挥、违章作业。工作布置必须分工明确，使每位工作人员明确工作任务、明确责任、明确安全注意事项。工作中统一信号，统一指挥，起吊中指挥信号要清晰、明确，当指挥信号不清晰时操作人员应停止操作，明确后再进行操作。要做好安全措施，严禁偏拉斜吊、野蛮作业。22.4起重机械、器具不得超铭牌使用。起吊工作开始前，工作负责人应对吊车及搬运工具全面检查，对吊车的制动、限位、闭锁保护装置必须确定灵敏可靠，不符合要求者严禁使用。22.5 起吊物件的绳索在使用前应认真检查是否完好无损，吊件应绑扎牢固，检查确认无误后方可起吊；重物离地10厘米时应停机复查，确认可靠后方可继续起吊；物件未固定或未放稳时不得摘钩；吊装瓷件须使用棕绳或专用吊带，并做好防护措施，以防碰坏设备瓷件。22.6起重工作区域内无关人员不得停留或通行，起吊时现场工作人员不得在吊臂或吊物下逗留和行走，吊臂的回转范围要与带电设备保护足够的安全距离。23设备安装 23.1设备开箱时应小心谨慎，避免损坏部件。所有瓷件在安装前应作详细的 外观检查确认完好，拆箱后的瓷件应平稳放置在远离人员作业、车辆通过的地点，必要时应加遮盖，防止损坏。23.2一次设备吊装就位必须执行本措施对起重搬运的有关规定，工作人员应密切配合，集中注意力，防止设备损坏。23.3在进行屏、柜搬运安装时，人力配备要充足， 移动时应统一指挥。屏柜需要抬高时要注意防止屏柜倾倒，底部需要加垫时不得将手伸入，屏柜并列安装时要防止将手挤伤。屏柜在未固定前工作人员不得上顶部工作，同时也不得将梯子靠在未固定的屏柜上工作。 23.4电气试验区域应设临时遮栏或围栏，并挂“止步，高压危险！”的标示牌，必要时设专人监护，无关人员要撤离试验区。 23.5试验工作前，试验人员应检查试验仪器和接线正确无误，被试设备上的工作人员全部撤离，确认工作区域已无工作人员和其他危及试验安全的可能并且安全措施符合要求后，方可进行试验。23.6本工程高压试验人员为：本工程部试验班人员，其他人员一般不得进入围栏内，若须询问试验情况，须待试验仪器降压回零且断电后，方可进入围栏。29.7高压试验时，设备外壳及被试设备外壳应可靠接地。加压过程中监护人应大声呼唱，操作人员应站在绝缘垫上。试验结束并经放电后方可进行检查。四、 技术措施1、安装、调试严格按照下列规范执行：工程建设标准强制性条文（电力工程部分）建标2006102号电气装置安装工程高压电气施工及验收规范GBJ147-90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148-90电气装置安装工程母线装置施工及验收规范GBJ149-90电气装置安装工程电气设备交接试验标准及条文说明GB50150-2006电气装置安装工程电缆线路施工及验收规范GB50168-2006电气装置安装工程接地装置施工及验收规范GB50169-2006电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-92电气装置安装工程蓄电池施工及验收规范GB50172-92电气装置安装工程低压电器施工及验收规范GB50254-96电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-96建筑电气工程施工质量验收规范GB50303-2002电气装置安装工程 质量检验及评定规程DL/T5161.1-2002DL/T5161.17-200235kV及以上送变电工程启动及竣工验收规程DL/T782-2001电力建设安全工作规程(变电所部分)DL5009.3-1997电力建设安全健康与环境管理工作规定国电电源200249号/国家电网工2003168号国家电网公司输变电工程施工危险源辩识和预控措施国家电网基建200550号国家电网公司十八项电网重大反事故措施国家电网生技2005400号国家电网公司输变电工程达标投产考核评定办法（2005年版）国家电网基建2005255号国家电网公司国家电网公司输变电优质工程评选办法（2007年版）江苏省电力设备交接和预防性试验规程江苏省电力公司2002.1防止电力生产重大事故的二十五项要求国发电2000589号输变电安全文明施工标准化工作规定国家电网基建2005403号输变电工程安全健康环境评价标准及依据苏电安2006225号电力建设安全健康与环境管理工作规定输变电工程安全文明施工保证金违约扣罚标准国网公司工程分包、劳务分包及临时用工管理规定国家电网公司输变电工程施工工艺示范手册 2006（土建部分、电气部分、线路部分）国家电网公司输变电工程建设创优规划编制纲要基建质量200789号变电站站工程标准化开工实施意见苏电建20071710号2、 主要工艺技术措施（一）主变安装技术措施壹 新主变就位A、新变压器到达现场后，应立即进行对本体和附件的外观检查，本体及附件应无锈蚀和机械损伤，密封应良好，带油的部件无渗油，变压器箱体气体压力值应正常，运输检测用的冲击记录仪显示的冲击数值，应符合要求。B、对变压器的附件箱，不管是整批交货还是分批交货，都应进行检查：核对数量应与设备清单、设计一致，外观应无损坏，确保全部的安装件齐全、完好，满足安装要求。贰 附件组装A、通用操作规定：1)凡是与油接触的金属表面，均应采用不掉纤维的白布擦拭，直到白布上见不到脏污和杂质颗粒。2）冷却器的连管等与油接触的管道内表面，凡是看不见摸不着的地方，必须用8号或10号铅丝系白布球来回拉擦，直到白布上不见脏色，即使看来是干净的，也应拉一遍，以证明确实是干净的。3）所有大小密封圈或封槽，在安放密封垫前，均应清除锈迹，油漆和其他污物。并再用布蘸苯或无水乙醇将密面擦拭干净，以保证密封面显现金属本色，并光滑平整。4）使用合格的密封垫圈，凡存在变形，失效，不耐油等缺陷的密封垫圈，一律不能使用。为此，在安装前对密封垫圈应有足够的备品。5）密封垫圈的尺寸应与密封面尺寸相配合，发现尺寸过大或过小的密封垫圈都不能凑合使用，而应另外配合适的，以保证密封垫圈的压缩量控制在正常的（25%左右）范围之内。6）对于无密封槽的法兰，密封垫必须用密封胶粘在有效的密封面上，如果在螺栓紧固以后发现密封点未能处于有效密封面上，应松开螺栓扶正，重新紧固螺栓。7）紧固法兰时，应取对角线位置，交替，逐步拧紧各个螺栓，最后统一紧一次，以保证紧度同样合适。8）接头接触表面应擦净，不得有脏污，氧化膜等妨碍点接触的杂质存在。9）紧固螺栓应根据压紧力要求，配有碟形弹簧垫圈，以保持稳定的压紧力，防止松动。B、冷却装置安装：1）打开每根冷却器联管，用白布擦洗管内壁，直到不见脏色。清理蝶阀门和密封槽的油垢及锈迹，检查其关闭和开启是否合乎要求。2）用合格的变压器油冲洗冷却器及其联管，冲洗干净，放尽残油。3）打开冷却器的运输用盖板，检查内部是否清洁和有无锈蚀。从潜油泵出油口伸进手拨动叶轮，应轻松灵活，无阻泄和杂音。用白布擦拭可及部位，应无脏色。4）按零件编号和安装标志，安装油管、蝶阀、支架和冷却器等。最后安装加固拉线，并调节冷却器的平行和垂直度。吊装冷却器本体时，必须使用双钩起重法使之处于直立状态，然后吊到安装位置，再于冷却器支架及油管装配。5）安装结束后打开冷却器下部阀门和上部排气孔，当空气全部排尽时，关闭排气孔，打开冷却器上部阀门，使冷却器与本体沟通。将相关的检查和测量结果记录在与冷却系统安装有关的检查安装记录报告。C.储油柜安装：油枕在安装前应进行内部检查清洗，放尽残油，皮囊口密封良好，呼吸畅通，油位表动作灵活，油位表指示与油枕真实油位相符，油位表的接点位置正确，动作可靠。油枕检查结束后进行油枕支架、油枕的安装。瓦斯继电器经校验合格后，使之安装在变压器本体油管与油枕连接油管之间，瓦斯继电器箭头方向应指向油枕。叁 注油A、在注油之前，提交油试验报告，由安装质量监督人员签字认可后，才允许将油打入油箱。B、按交接验收绝缘油的试验标准执行，当发现不合格即与供应商联系，又供应商进行处理.试验项目：微水、色谱、耐压、介质损耗。I . 油击穿强度35kV级35kVII . 油含水量35kV级20ppmIII . 油tg(90)0.04%C、在储油柜的进油管上接上油管。关闭储油柜集气室的排气，排油阀门，打开储油柜顶上放气塞子和进油阀门，用真空滤油机打油，向散热器和储油柜等处补油。D、在向储油柜注油时，要防止放气塞被胶囊阻挡。如有阻挡，可用非金属的源头棍棒从放气塞的空中插入，轻轻拨动隔膜。当放气塞溢出油时，说明储油柜中的空气已排出干净。当即将放气塞旋紧；同时关闭进油阀，停止打油。E、打开集气室的排气阀门和散热器等处的所有放气塞，将残余气体放尽。然后再油柜的放油阀下接放油管道，打开放油阀放出储油柜中多余的油，使油表指示的油面与当时实测油温下所要求的油位面相符。肆 整体密封性检查在变压器的储油柜上用油压进行密封性试验，其压力为油箱盖上能够承受0.03MPA压力，试验时间为24小时，应无渗漏。伍 变压器试验按规程规范及制造厂家要求进行相关的变压器本体的常规试验、绝缘试验，各项试验结果应满足规程及厂家要求。具体试验项目及标准如下：1）测量绕组连同套管的绝缘电阻，吸收比和极化指数。并与出厂值相比较，相同温度下，应不低于出厂值的70；吸收比R60/R15。在1040度下的测量值。可不进行温度折算。一般应不小于1.3。当R60绝对值很大，而吸收比很小于1.3时，要进行综合分析，不能简单地判断受潮；极化指数P1一般不小于1.5。同样应结合绝缘地全部测试数据进行综合分析判断。2）测量绕组连同和套管单独的tg变压器，35kV侧介质损耗不大于1.5，10kV侧介质损耗不大于1.5。3）测量绕组直流电阻。测量直流电阻应在所有分接头上进行，要求时间误差（取三个互差中最大的一个）不大于三个平均值的2。无中性点引出的绕组，线间差别不大于三相平均值的1。与出厂相同部位测得值比较，其变化不大于2，平衡绕组引出应测量直流电阻，变化量不大于2。4）检验绕组所有分接位置的电压比。电压比的偏差，对于额定分级位置不大于0.5。5）测量铁芯对地的绝缘电阻。铁心对地绝缘电阻（接地套管端头对油箱）的波动范围比较宽，用2500V或5000V兆欧表测量，其值不小于出厂值70%。6）额定电压下的冲击合闸试验。试验时应监视继电保护的动作情况。对中性点必须接地。冲击合闸宜在高压侧进行。第一次合闸后，带电时间最好不小于30分，第一次合闸成功后，再依次合闸4次。每次间隔时间（510）分。7）测量绕组连同套管的直流泄漏电流。变压器35kV侧（纯瓷）加直流试验电压20kV，当施加试验电压达1分钟，泄漏电流不超过50A（20）。与出厂试验结果相比较无明显变化。8）校核三相变压器的组别。必须与变压器铭牌和顶盖上的标志相一致。9）测量空载电流和空载阻抗。试验电源可用三相或单相；试验电压可用额定电压或较低电压值（如制造厂提供了较低电压下的值，可在相同电压下比较），测量值与出场试验值相比无明显变化。10）测量短路阻抗和负载损耗。试验电源可用三相或单相；试验电流可用额定电流或较低电流值（如制造厂提供了较低电流下的值，可在相同电压下比较），测量值与出场试验值相比无明显变化。11）测温装置及二次回路试验。测量绝缘电阻采用1000V兆欧表，要求一般不低于10M；测温装置要求密封良好，指示正确，测温电阻应与出厂值相符。12）气体继电器及其二次回路。测量绝缘电阻采用1000V兆欧表，要求一般不低
