1. 挖孔桩
1．1人工挖孔灌注桩施工工艺流程图
施工准备
钢筋进场
桩位测放
材料试验、焊接试验

桩位复测、标高检查
钢筋加工
护筒施工
钢筋笼制作成型
自检
甲方、监理验收
甲方、监理验收
挖孔、护壁
按设计要求扩底
成孔自检
甲方、监理验收
吊放钢筋笼
钢筋笼位置检查
灌注砼、振捣成桩
桩孔土方清运
浇注封底砼
不合格
不合格
不合格
不合格
砂、石、水泥检验
砼配合比确定
计量投料
混凝土搅拌
试块、坍落度
检验合格
合格

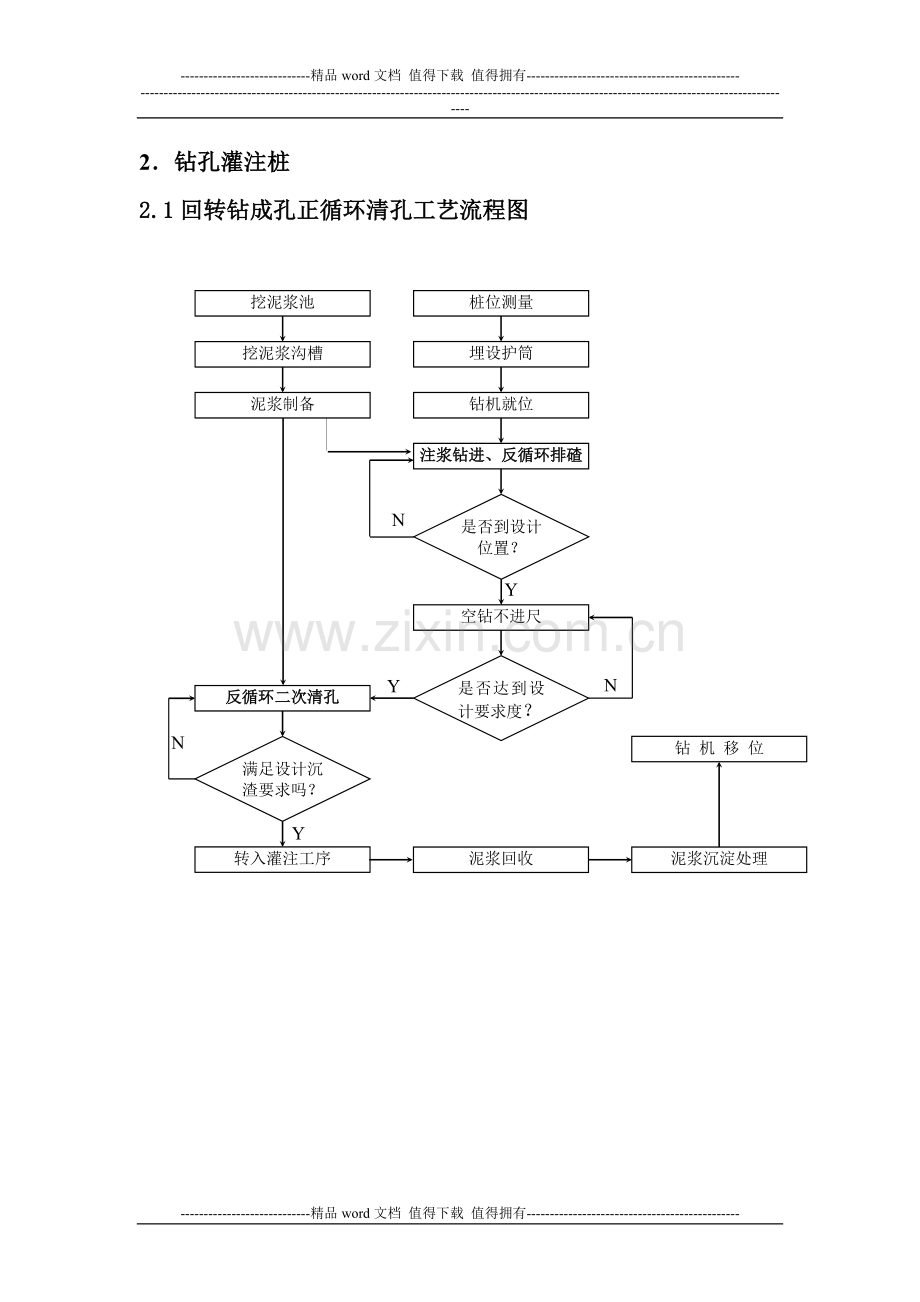

2．钻孔灌注桩
2.1回转钻成孔正循环清孔工艺流程图桩位测量
钻机就位
注浆钻进、反循环排碴
埋设护筒
是否到设计位置？
Y
N
空钻不进尺
是否达到设计要求度？
满足设计沉渣要求吗？
反循环二次清孔
转入灌注工序
Y
N
Y
泥浆回收
N
钻 机 移 位
泥浆沉淀处理
挖泥浆池
挖泥浆沟槽
泥浆制备

3. 沉管灌注桩
3．1沉管灌注桩施工工艺流程图

桩位测放
桩尖笼加工
高程测量定孔深
桩位复测
放置桩尖
桩机就位
沉管静压
灌封底混凝土
振动沉管
达到设计要求深度
下放钢筋笼
振动拔管
灌注混凝土
砂、石、水泥检验
钢筋检验
混凝土配合比确定
计量投料
混凝土搅拌
坍落度检验
成桩
桩机移位
桩 体 养 护
焊接试验
桩尖笼成型
钢筋笼加工
支模
钢筋笼成型
灌注混凝土
质量合格？
混凝土振捣
拆模
养护
否
否
否
合格
否
合格

5. 预制桩
复核测量控制网
测放桩位
桩位复核
桩机就位
插 桩
打下节桩
接桩
打上节桩桩
桩位验收
送桩
桩顶标高监测
桩预制
桩运输
桩进场验收
桩身检查及标识
桩　起　吊
监理验收
监理验收
桩身垂直度检查
记　　录
第二节桩起吊
桩机移位
接头验收
桩身垂直度检查
5.1预制桩锤击沉桩法施工工艺
5.2预制桩静压法施工工艺流程

桩位复核
桩机就位
吊桩就位
压 桩
吊桩就位
焊接接桩
压 桩
压桩至地面
送桩至设计要求
桩机组装
调试验收
观测垂直度
观测垂直度
检查验收
桩机移动

卸载
满足
不满足
膜上覆水
正式抽气
挖密封沟
抽气结束
观测记录
检查分析
试抽气
回填沟筑埝
铺设密封膜、设备安装
铺设滤管
