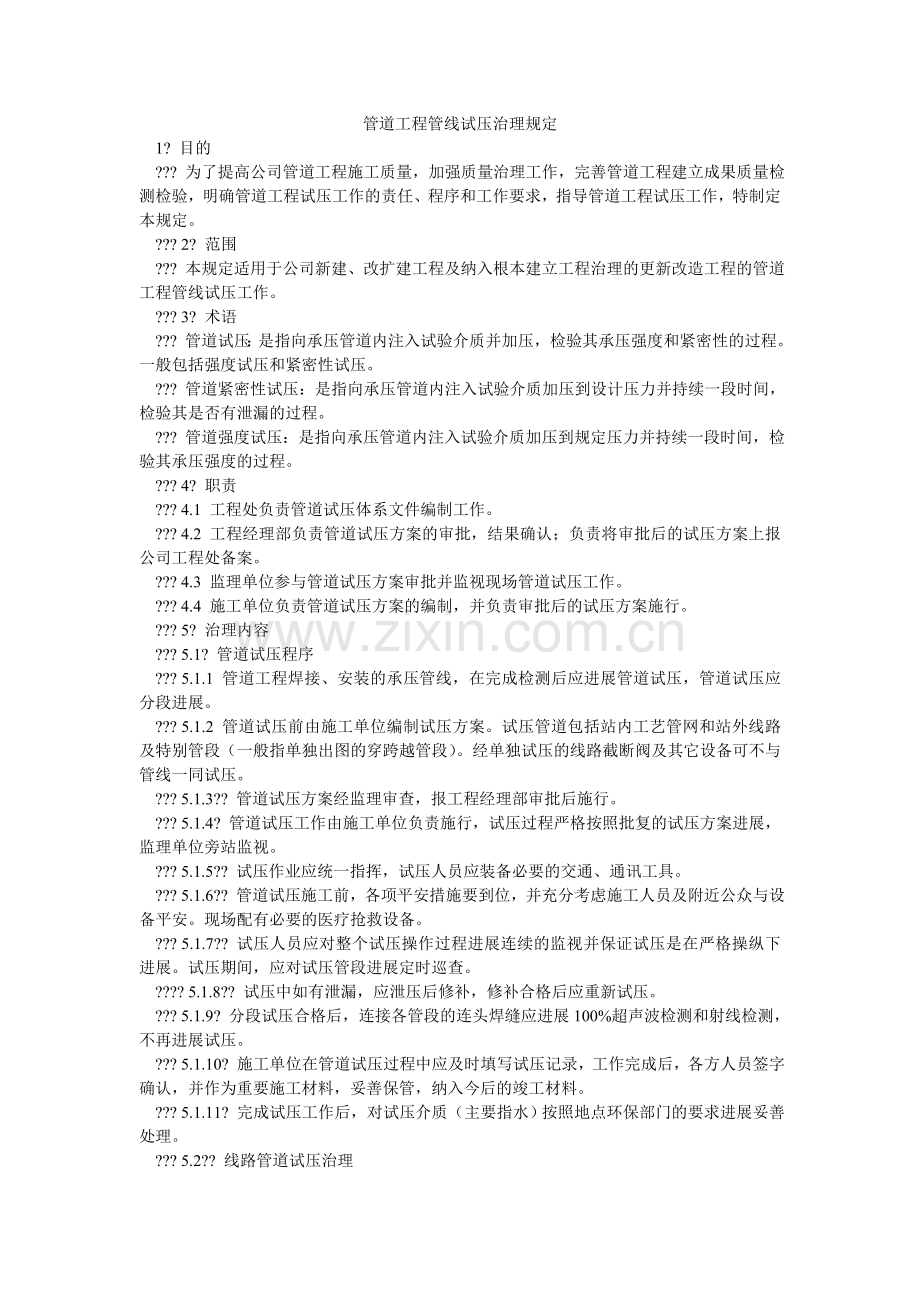

管道工程管线试压治理规定

1? 目的

??? 为了提高公司管道工程施工质量，加强质量治理工作，完善管道工程建立成果质量检测检验，明确管道工程试压工作的责任、程序和工作要求，指导管道工程试压工作，特制定本规定。

??? 2? 范围

??? 本规定适用于公司新建、改扩建工程及纳入根本建立工程治理的更新改造工程的管道工程管线试压工作。

??? 3? 术语

??? 管道试压：是指向承压管道内注入试验介质并加压，检验其承压强度和紧密性的过程。一般包括强度试压和紧密性试压。

??? 管道紧密性试压：是指向承压管道内注入试验介质加压到设计压力并持续一段时间，检验其是否有泄漏的过程。

??? 管道强度试压：是指向承压管道内注入试验介质加压到规定压力并持续一段时间，检验其承压强度的过程。

??? 4? 职责

??? 4.1 工程处负责管道试压体系文件编制工作。

??? 4.2 工程经理部负责管道试压方案的审批，结果确认；负责将审批后的试压方案上报公司工程处备案。

??? 4.3 监理单位参与管道试压方案审批并监视现场管道试压工作。

??? 4.4 施工单位负责管道试压方案的编制，并负责审批后的试压方案施行。

??? 5? 治理内容

??? 5.1? 管道试压程序

??? 5.1.1 管道工程焊接、安装的承压管线，在完成检测后应进展管道试压，管道试压应分段进展。

??? 5.1.2 管道试压前由施工单位编制试压方案。试压管道包括站内工艺管网和站外线路及特别管段（一般指单独出图的穿跨越管段）。经单独试压的线路截断阀及其它设备可不与管线一同试压。

??? 5.1.3?? 管道试压方案经监理审查，报工程经理部审批后施行。

??? 5.1.4? 管道试压工作由施工单位负责施行，试压过程严格按照批复的试压方案进展，监理单位旁站监视。

??? 5.1.5?? 试压作业应统一指挥，试压人员应装备必要的交通、通讯工具。

??? 5.1.6?? 管道试压施工前，各项平安措施要到位，并充分考虑施工人员及附近公众与设备平安。现场配有必要的医疗抢救设备。

??? 5.1.7?? 试压人员应对整个试压操作过程进展连续的监视并保证试压是在严格操纵下进展。试压期间，应对试压管段进展定时巡查。

???? 5.1.8?? 试压中如有泄漏，应泄压后修补，修补合格后应重新试压。

??? 5.1.9? 分段试压合格后，连接各管段的连头焊缝应进展100%超声波检测和射线检测，不再进展试压。

??? 5.1.10? 施工单位在管道试压过程中应及时填写试压记录，工作完成后，各方人员签字确认，并作为重要施工材料，妥善保管，纳入今后的竣工材料。

??? 5.1.11? 完成试压工作后，对试压介质（主要指水）按照地点环保部门的要求进展妥善处理。

??? 5.2?? 线路管道试压治理

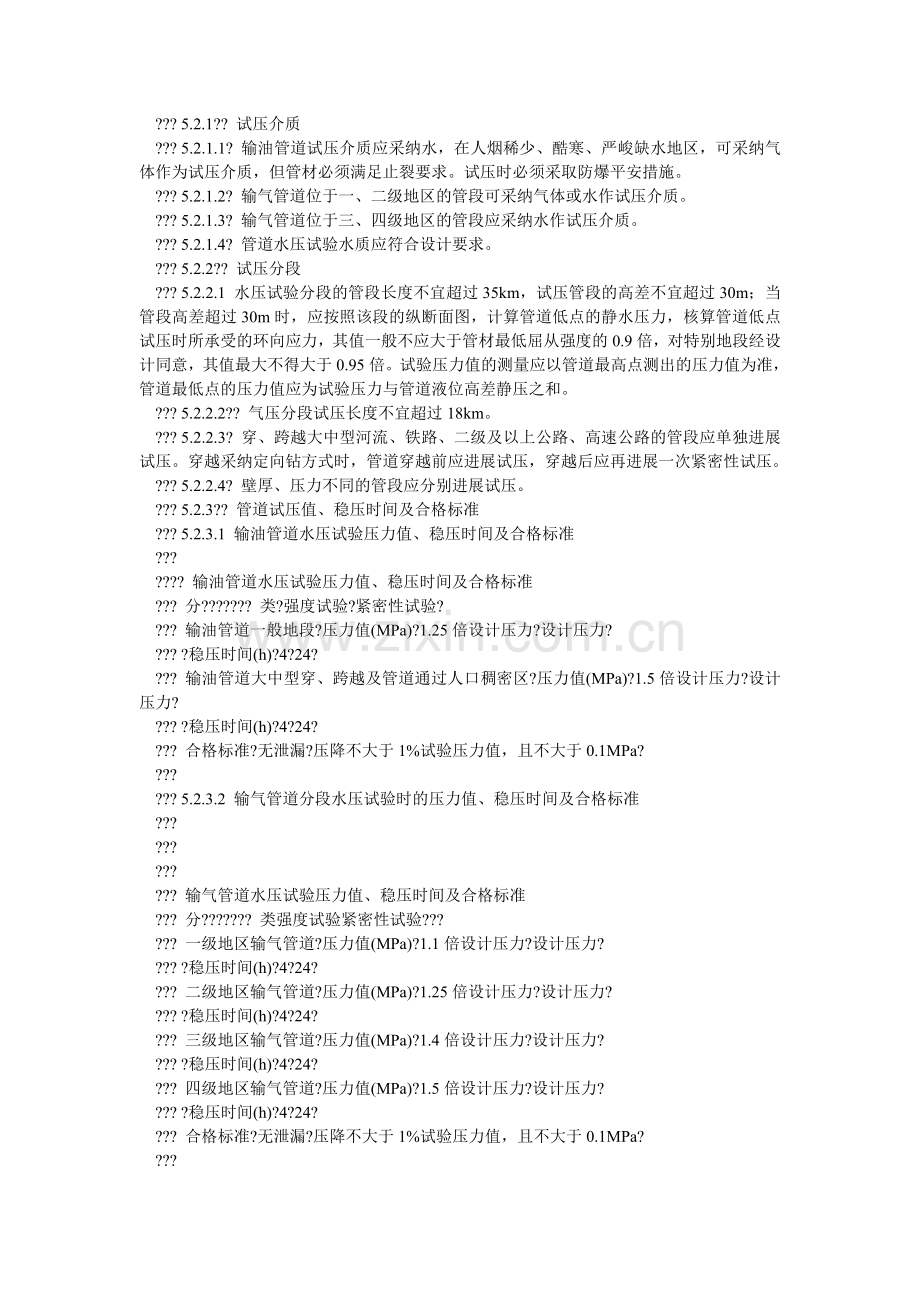

??? 5.2.1?? 试压介质

??? 5.2.1.1? 输油管道试压介质应采纳水，在人烟稀少、酷寒、严峻缺水地区，可采纳气体作为试压介质，但管材必须满足止裂要求。试压时必须采取防爆平安措施。

??? 5.2.1.2? 输气管道位于一、二级地区的管段可采纳气体或水作试压介质。

??? 5.2.1.3? 输气管道位于三、四级地区的管段应采纳水作试压介质。

??? 5.2.1.4? 管道水压试验水质应符合设计要求。

??? 5.2.2?? 试压分段

??? 5.2.2.1 水压试验分段的管段长度不宜超过35km，试压管段的高差不宜超过30m；当管段高差超过30m时，应按照该段的纵断面图，计算管道低点的静水压力，核算管道低点试压时所承受的环向应力，其值一般不应大于管材最低屈从强度的0.9倍，对特别地段经设计同意，其值最大不得大于0.95倍。试验压力值的测量应以管道最高点测出的压力值为准，管道最低点的压力值应为试验压力与管道液位高差静压之和。

??? 5.2.2.2?? 气压分段试压长度不宜超过18km。

??? 5.2.2.3? 穿、跨越大中型河流、铁路、二级及以上公路、高速公路的管段应单独进展试压。穿越采纳定向钻方式时，管道穿越前应进展试压，穿越后应再进展一次紧密性试压。

??? 5.2.2.4? 壁厚、压力不同的管段应分别进展试压。

??? 5.2.3?? 管道试压值、稳压时间及合格标准

??? 5.2.3.1 输油管道水压试验压力值、稳压时间及合格标准

???

???? 输油管道水压试验压力值、稳压时间及合格标准

??? 分??????? 类?强度试验?紧密性试验?

??? 输油管道一般地段?压力值(MPa)?1.25倍设计压力?设计压力?

??? ?稳压时间(h)?4?24?

??? 输油管道大中型穿、跨越及管道通过人口稠密区?压力值(MPa)?1.5倍设计压力?设计压力?

??? ?稳压时间(h)?4?24?

??? 合格标准?无泄漏?压降不大于1%试验压力值，且不大于0.1MPa?

???

??? 5.2.3.2 输气管道分段水压试验时的压力值、稳压时间及合格标准

???

???

???

??? 输气管道水压试验压力值、稳压时间及合格标准

??? 分??????? 类强度试验紧密性试验???

??? 一级地区输气管道?压力值(MPa)?1.1倍设计压力?设计压力?

??? ?稳压时间(h)?4?24?

??? 二级地区输气管道?压力值(MPa)?1.25倍设计压力?设计压力?

??? ?稳压时间(h)?4?24?

??? 三级地区输气管道?压力值(MPa)?1.4倍设计压力?设计压力?

??? ?稳压时间(h)?4?24?

??? 四级地区输气管道?压力值(MPa)?1.5倍设计压力?设计压力?

??? ?稳压时间(h)?4?24?

??? 合格标准?无泄漏?压降不大于1%试验压力值，且不大于0.1MPa?

???

??? 5.2.3.3 油、气管道分段气压试验的压力值、稳压时间及合格标准

???

??? 气压试验压力值、稳压时间及合格标准

??? 分??????? 类?强度试验?紧密性试验?

??? 输油管道?压力值(MPa)?1.1倍设计压力?设计压力?

??? ?稳压时间(h)?4?24?

??? 一级地区输气管道?压力值(MPa)?1.1倍设计压力?设计压力?

??? ?稳压时间(h)?4?24?

??? 二级地区输气管道?压力值(MPa)?1.25倍设计压力?设计压力?

??? ?稳压时间(h)?4?24?

??? 合格标准?不破裂、无泄漏?压降不大于1%试验压力值，且不大于0.1MPa?

???

??? 5.2.4?? 试压条件

??? 5.2.4.1??? 油、气长输管道已经完成下沟回填，并经清管（有要求时进展测径）合格；

??? 5.2.4.2?? 试压方案编制完成并得到工程经理部批复；

??? 5.2.4.3?? 试压人员、设备、材料已到现场，各项预备工作已经完成。

??? 5.2.4.4?? 试压管段附近已经部署对突发事件（如爆管、泄漏等）进展处理的应急设备及人员。

??? 5.2.5?? 管道试压应考虑的阻碍要素

??? 5.2.5.1? 管道试压所产生的最大压力不得接近或大于管线最低屈从压力。充装水通过管道时，应考虑到动压和静压对管道的阻碍。

??? 5.2.5.2? 试压所用的设备、阀门、管子、管件（包括封头）和其它承受试验压力的连接件，应通过试压检验或试验压力不超过厂商推荐的最大同意试验压力。现场开孔和焊接应符合压力容器制造、安装有关标准的规定。

??? 5.2.5.3? 可能试压介质、大气和地温以及试压介质的温度稳定周期；尤其留意防止暴露管子试压介质在酷寒天气中结冰，大量暴露管段能导致特别大的温度-压力变化，给稳压增加难度。

??? 5.2.5.4? 为把对公众（包括试压人员）和环境的风险减小到最小所采取的措施，特别是在使用除水以外的试压介质时，所采取的保护措施和步骤。

??? 5.2.5.5? 应确认试压段内的线路截断阀处于全开状态。

??? 5.2.5.6? 可能泄漏的位置。
