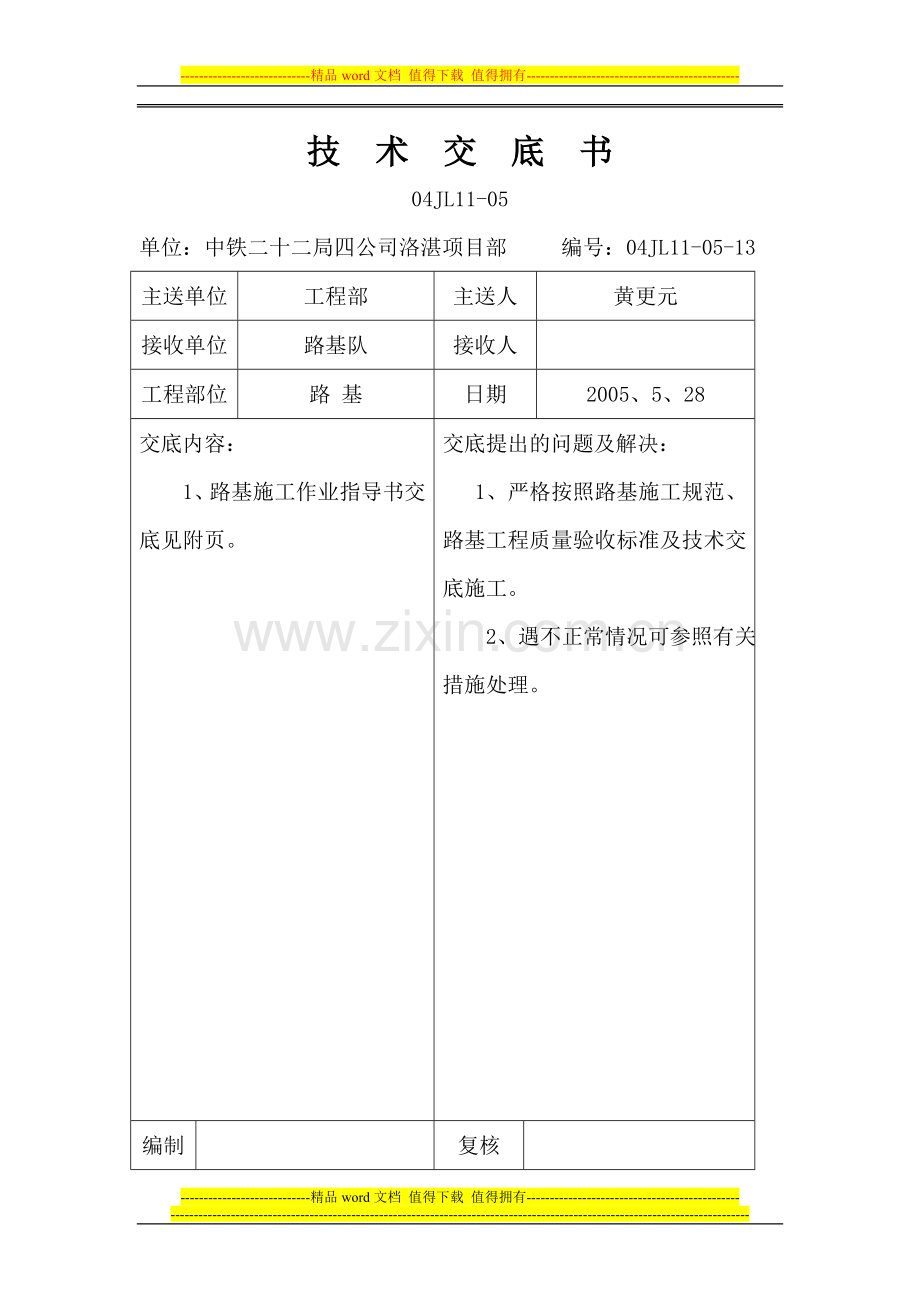

路基施工技术交底13.doc_第1页
第1页 / 共42页

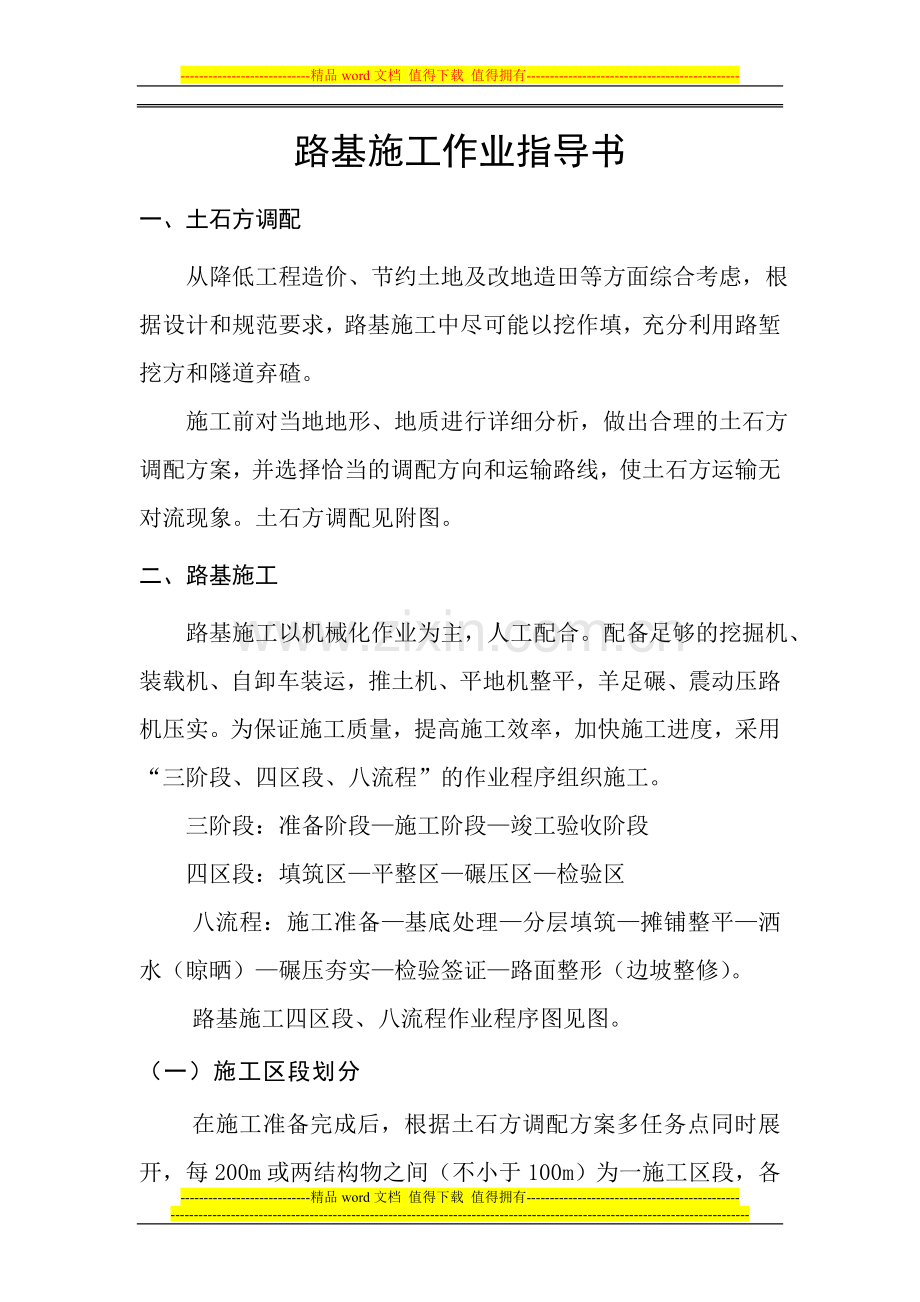

路基施工技术交底13.doc_第2页
第2页 / 共42页
路基施工技术交底13.doc_第3页
第3页 / 共42页
路基施工技术交底13.doc_第4页
第4页 / 共42页
路基施工技术交底13.doc_第5页
第5页 / 共42页
点击查看更多>>
资源描述

1、-精品word文档 值得下载 值得拥有-技 术 交 底 书04JL11-05单位:中铁二十二局四公司洛湛项目部 编号:04JL11-05-13 主送单位工程部主送人黄更元接收单位路基队接收人工程部位路 基日期2005、5、28交底内容:1、路基施工作业指导书交底见附页。 交底提出的问题及解决: 1、严格按照路基施工规范、路基工程质量验收标准及技术交底施工。 2、遇不正常情况可参照有关措施处理。编制复核路基施工作业指导书一、土石方调配 从降低工程造价、节约土地及改地造田等方面综合考虑,根据设计和规范要求,路基施工中尽可能以挖作填,充分利用路堑挖方和隧道弃碴。 施工前对当地地形、地质进行详细分析,

2、做出合理的土石方调配方案,并选择恰当的调配方向和运输路线,使土石方运输无对流现象。土石方调配见附图。二、路基施工 路基施工以机械化作业为主,人工配合。配备足够的挖掘机、装载机、自卸车装运,推土机、平地机整平,羊足碾、震动压路机压实。为保证施工质量,提高施工效率,加快施工进度,采用“三阶段、四区段、八流程”的作业程序组织施工。 三阶段:准备阶段施工阶段竣工验收阶段 四区段:填筑区平整区碾压区检验区八流程:施工准备基底处理分层填筑摊铺整平洒水(晾晒)碾压夯实检验签证路面整形(边坡整修)。路基施工四区段、八流程作业程序图见图。(一)施工区段划分在施工准备完成后,根据土石方调配方案多任务点同时展开,每

3、200m或两结构物之间(不小于100m)为一施工区段,各填筑区段平整区段碾压区段检验区段施工准备基底处理分层填筑摊铺整平洒水或晾晒机械碾压检验签证路面整形边坡整修四区段八流程路基施工工艺流程图见图图- 路基施工四区段、八流程作业程序图施工区段组织平行流水作业,分段施工,分层填筑,分层碾压,分段成型。施工中做好机具的配备及各工序间的配合工作,组织好土石方运输,做到挖、装、运、卸、夯等作业工序连续、紧凑和互不干扰。(二)、施工准备1、测量放线完成现场交桩后,立即进行中线、水准的贯通测量,并与相邻地段贯通闭合,施放线路中线桩和路基边桩,测量工作贯彻双检制。2、地质调查核实 施工前根据设计资料,详细调

4、查核实工程地质、水文地质。结合实际情况,在掌握原有地质资料的基础上,做必要的补充勘探,进一步查明和核对地质资料。3、设置排水系统 根据设计图纸尺寸放出路基坡脚、边沟位置,先行施工急需的一般基底处理,再施工其它一般基底处理。并结合施工实际,修建需要的临时排水工程。 路基放样中线、标高复测边桩、边坡放样施工技术方案施工准备图填料选择基底处理场地清理检 测拆迁、清表原土压实施工防排水摊铺整平分层填筑检查摊铺厚度洒水(晾晒)机械挖运重型击实标定最佳含水量、最大干容重机械碾压压实试验不合格检测密实度试验室合格整平成型0图- 路基施工工艺流程图(三)、基底处理根据现场地面实际条件及土质情况,按施工规范及设

5、计要求采取相应的方法进行基底处理施工,特别是软土路基的基底处理。(软土路基的基底处理见特殊路基施工)。一般基底处理主要采取下列措施: 1、基底土密实,且地面横坡不陡于1:10时,清除地表树根、草皮等植物根系;铲除原地面0.3m厚度以内的耕植土另行利用造地还田;坑、沟、槽用和路堤同样的填料与填筑工艺进行填补夯实,然后平整。 2、当原地面横向坡度陡于1:10时,自下而上挖成台阶,台阶宽度不小于1.0m,随开挖随填筑压实,保持台阶稳定。 3、对松土采取原地面夯实或翻挖分层回填压实等加固措施。 4、如基底有地下水时,须严格按照设计文件要求,采取拦截引排措施,将水引排至基底范围以外,并采取加固防渗措施,

6、保证不留后患。5、根据不同的地表土采用不同的试验方法进行试验,路基基底试验检测项目及主要试验仪器设备见表。(四)、路堤填料选择及路堤填筑压实试验段利用路堑挖方和隧道弃碴作为路堤填料。路堤填筑前,先对填料进行土工试验,以确定其类别、颗粒粒径、塑性指数、含水量等指标是否符合规范要求。如不符合,则采取监理认可的措施。路基基底试验检测项目及主要试验仪器设备表 序号检测项目检测方法检测频率主要试验仪器设备1土质鉴定各种土质土工试验仪器设备2击实重型击实各种土质重型击实仪3压实密度环刀法、核子密度仪法每200m取6个点环刀、核子密度仪4含水率环刀法、核子密度仪法每200m取6个点环刀、核子密度仪5地基系数

7、(K30)荷载板法每200m取2个点K30荷载板 在施工过程中定期对填料进行抽检。 开工后,先选取施工区段内具有代表性的200m长一段路堤作为试验段,进行现场填筑压实试验,以确定有效的填层厚度、适宜的碾压机械、经济的压实遍数、最佳的控制含水量以及合理的施工控制方法等工艺参数,作为实施科学填筑压实工艺的依据。通过各项对比试验与测定,对所获得的各种数据整理成数据表和曲线关系图,以便施工利用。(五)、路堤填筑 施工中始终坚持“三线四度”。“三线”即中线、两侧边线,施工时在三线上每隔20m插一小红旗,明确中线、边线的控制点;“四度”即厚度、密实度、拱度、平整度。控制路堤分层厚度以确保每层层底的密实度;

8、控制密实度以确保路堤的填筑质量及工后沉降不超标;控制拱度以确保雨水及时排出;控制平整度以确保路堤碾压均匀及在下雨时路堤上不积水。1、填土路堤 (1)分层填筑 每200m左右或两结构物之间划分为一个施工区段,机械化作业,按路基横断面全宽纵向水平分层填筑压实。分层厚度根据填筑压实试验段所确定的工艺参数严格控制,路堤每20m设一组标高点,每层压实后的厚度不大于30cm,不小于20cm,最大虚铺厚度不超过35cm。地形起伏时由低处分层填筑,由两边向中心填筑。边坡两侧各超填4050cm宽,以方便机械压实作业,保证路堤全断面的压实度一致,竣工时刷坡整平。根据自卸车容量计算堆土间距,以便平整时控制均匀的分层

9、厚度。 (2)摊铺整平 先用推土机初平,再用平地机终平,控制层面平整、厚度均匀,以保证压路机的碾压效果。摊铺时层面做成向两侧倾斜2%3%的横向排水坡,以利路基面排水。在推土机摊铺平整的同时,对路肩进行预压,保证压路机进行压实时压到路肩不致滑坡。 (3)洒水、晾晒根据试验段所得出的结论,选择最佳控制含水量,路堤填土的含水量控制在Wopt+2%Wopt-3%。当含水量超出最佳含水量的+2%时,采取在路基上摊铺、用悬耕机松土晾晒的办法,降低填土的含水量。当含水量低于-3%时,洒水润湿,加水量mw(t)可按下式估算:mw =ms(Wopt - W)/(1+w)式中:ms-拟加湿填料的湿重; W、Wop

10、t-填料的天然含水量,最优含水量(重型击实试验)。 洒水采用提前洒水闷湿和路基上洒水搅拌相结合的方法。 (4)机械碾压碾压前,先对填筑层的分层厚度和平整度进行检查,不符合要求时,用平地机再整平,确认符合要求后再进行碾压。开始碾压时,先用小吨位光轮压路机对松铺土表面预压,再用拖式振动羊足碾碾压,振动羊足碾碾压完后,用平地机刮平,然后再用大吨位振动压路机碾压。压实作业按照先压路基边缘,后压路基中间,纵向进退,先慢后快,先静压后振动,由弱振至强振的操作规程进行碾压。碾压施工中,压路机往返行驶的轮迹必须重迭一部分,光轮压路机重迭1/2轮宽,振动压路机重迭4050cm,相临两区段纵向重迭2.0m。压实作

11、业做到无偏压、无死角、碾压均匀。碾压施工工艺流程图见图。2、检验签证质检工程师严格按照规范要求,运用科学的检测手段,进行密度、强度及颗粒级配等工程质量标准的检验。尤其在路堤每层填筑、平整、压实后,及时进行检测,在确定填料质量、填筑厚度、层面纵横向平整均匀度等符合要求后,再测定密实度和地基系数。路基填筑压实质量采用K30荷载板试验法、核子密度仪、灌砂法进行检验,检验设备选用配备计算机自动处理系统的K30试验车、MC-3核子密度仪达到快速、准确检测的目的。自检、复检合格,并经监理工程师检测合格签字认可后,才能进行上层路堤填筑。3、路面整形、边坡整修(1)路堤填筑达到设计路肩标高后,先恢复中线,每2

12、0m设置一桩,进行水准测量,计算平整高度,施放路肩边桩,按设计要求修筑路拱,并进行压实。(2)路面整形须保证基床表层质量,做好路拱、路肩的整修压实。边坡整修须按设计坡率刷除超填部分,要尽力避免超刷并及时整修夯拍。(3)路堤边坡缺土帮坡时,须挖出台阶,分层夯实。(4)非绿化区边坡压实采用改装的挖掘机进行边坡夯实,对于设计有绿化要求的坡面采用人工夯实与种植植被相结合的方法进行。(六)路堑开挖1、施工准备(1)首先对土石的工程分级与类别按规范要求进行鉴定,然后按机具开挖或爆破开挖分别进行施工分类。(2)测放出路堑的边线、中线,在路堑顶两侧每5.0m设一固定桩,并在施工中随时检查开挖坡度,及时纠正偏差

13、,严防超、欠挖。2、施工方法路堑开挖方式根据地形情况、岩层产状、路堑断面及其长度并结合土方调配确定。土质路堑采用逐层顺坡开挖;平缓地面上短而浅的土石路堑采用全断面开挖;平缓横坡上一般土石路堑采用横向台阶开挖,较深路堑采用分层开挖;土、石质傍山路堑采用纵向台阶开挖,边坡较高时要分层开挖,路堑较长时适当开设马口,以增加工作面。硬岩路堑采用风动凿岩机、潜孔钻孔,预留光爆层控制爆破,装载机装车,自卸车运输的施工方法,以确保列车运行的安全。 土质、软岩路堑采用挖掘机或装载机挖、装,自卸汽车运输的施工方法。3、路堑施工防、排水路堑开挖前,要绘出堑顶截水沟、天沟的详图,放线施工,并随时检查维护,以防地表水冲

14、刷。天沟等引、截排水设施,须符合下列要求:(1)沟基稳定;(2)沟形整齐;(3)排水沟与桥涵及线路排水系统相衔接,确保沟水排泄不对路基、农田及其它建筑物产生危害;(4)天沟尽量不在地面坑凹处通过,如必须通过时,要将坑凹填平,然后挖沟,并防止不均匀沉降和变形;(5)天沟在开挖好后,立即铺砌浆砌片石防止渗水,保证边坡稳定。在施工中及竣工后,确保排水系统畅通,不淤积、不堵塞。4、开挖的基本要求 (1)土方开挖时,将适用于种植草皮和其它用途的表土储存于指定地点。(2)开挖土石均自上而下进行,边坡不得乱挖超挖,严禁掏底开挖。机械开挖时,需有人工配合。(3)开挖石方时,对于软石和强风化岩石,能用机械直接开

15、挖的均选用机械开挖,人工配合;机械或人工不能直接开挖的石方,采用控制爆破法开挖(4)施工时要保证路堑坡面平顺,无明显的局部高低差,无凸悬危石、浮石、碴堆、杂物,边坡上出现的坑穴、凹槽须进行嵌补平整。 (5)开挖平台台面设有向路基侧沟排水的坡度。(6)开挖形成的边坡按设计要求及时防护,避免长期暴露,造成坡面坍塌。(7)弃土在能保证路堑边坡和弃土堆自身稳定的情况下,并考虑地形以及对附近建筑物、农田、水利、河道、交通的影响,防止水土流失、淤塞排灌沟渠等弊端,合理确定弃土堆位置与高度。 尽量考虑以挖作填,必须弃舍时本着高土高弃、低土低弃、劣土废弃、优土还田的原则。路堑上方及和路堤边坡上不弃土;山坡上弃

16、土,要连续堆填;山坡下弃土,每隔适当距离在低凹处留有缺口,并保证地面水顺利从缺口排出;沿河岸或傍山路堑的弃土,不弃入河道,以防挤压桥孔或涵洞出入口、改变水流方向和加剧对河岸的冲刷;贴近桥墩台处不弃土,以防造成偏压;不得将弃碴沿既有线路基堆放,防止造成路基偏压,影响运营安全。5、控制边坡平顺性、稳定性的关键技术 (1)预留光爆层石质路堑采用爆破开挖时,施工中预留光爆层,利用二次爆破技术。主要目的:一是减少对路堑边坡及路堑基床下部岩石的爆破松动,二是提高开挖边坡的平顺性,减少超欠挖。预留光爆层爆破通过试验确定爆破参数。根据我们在多条干线上的施工经验,一般在炮孔底部装一管药卷,上部采用导爆索进行爆破

17、,能取得令人十分满意的效果。留光爆层示意图见图。当岩层层理大体与边坡平行时,在岩层的走向、倾角不利于边坡稳定及施工安全的地段,采用顺层开挖,不得挖断岩层,且采取减弱施工振动的措施,当岩层层理与边坡成较大夹角时,采用浅孔光面爆破开挖边坡。(2)预留开挖层土质路堑及软质岩石路堑开挖时,两边边坡预留20cm,底部预留20cm。开挖至预留层时,停止机械开挖,待进行路基基床施工时,用人工突击开挖。预留开挖层示意图见图8-2-6。图8-2-5 预留光爆层示意图 图8-2-5 预留光爆层示意图 图8-2-6 预留开挖层示意图 图 预留开挖层示意图(3)当路堑坡面上出现坑穴、凹槽时,及时采取勾缝、灌浆、嵌补、

18、支顶等措施防护进行加固。、勾缝及灌浆填缝时,先清除草根、泥土,并冲洗缝隙。补缝前先涂一层水泥浆,以保证砂浆与岩石更好地结合,且在水泥浆凝固前进行补缝。缝隙较深或外口小里口大时,必须将砂浆填满捣实。补缝后3-5min进行抹平,使表面光滑,并用塑料薄膜覆盖养生。对较大缝灌注水泥砂浆时,体积配合比不低于1:5;大缝灌混凝土时,配合比不低于1:4:6。插捣密实,灌满至缝口抹平。、嵌补坡面空洞及凹槽时,先清除松动岩石并将基座凿平一定宽度后再行砌筑,并做到嵌体稳固,表面平顺,周边封严。、在支顶危石悬岩时,其圬工基座置于完整的稳定岩体上,并根据地形情况进行整平或凿成台阶。6、爆破设计 爆破作业在施工前,进行

19、详细设计并进行爆破试验,通过试验进一步修正爆破设计。根据本标段岩石的岩性、产状、路堑边坡高度及设计、监理的要求,选择浅孔爆破,爆破时严格控制用药量。爆破后,必须使基床、边坡和堑顶山体稳定,不松动,爆出的坡面平顺,底板平整。有凹凸不平处再用浆砌片石补齐。 (1)台阶浅孔爆破 、选用凿岩机和潜孔钻机钻孔。、采用塑料导爆管非电复式起爆网路,孔内和孔外相结合的微差 图 爆破起爆网络图爆破网路,直线型起爆。爆破起爆网路图见图。、采用2-4m高的台阶,台阶宽度应能满足操作需要;炮孔方向大致与台阶壁面平行或垂直,并以较大角度与岩层面相交。 、台阶浅孔爆破参数的选取及药量计算: 炮孔超钻深度h根据岩层石质情况

20、决定: h=Wp 式中:超钻系数,一般可取=0.1-0.33,岩石较坚硬完整时取较高值,对松软岩石不宜超钻,底板处为破碎岩层时,适当欠钻。 Wp台阶浅孔爆破底板抵抗线(m)。 装药深度不大于炮孔深度的2/3。 堵塞系数(堵塞长度与底板抵抗线之比值):当炮孔与台阶坡面大致平行时,取=0.75,当炮孔垂直,台阶壁面角为70o-60o时,可取=0.75-1.20,较大时,取较小值。 Wp根据岩石类别特征、台阶高度H及其壁面角、炮孔直径d、装药密度参数及采用的堵塞、超钻系数、等综合计算确定。 同排炮孔间距a:可在a=(1.0-1.5)Wp选取;岩石较坚硬完整时取较低值,反之,取较高值。 多排炮孔及排间

21、距b:布孔宜取梅花形,当各排炮孔间距、深度及单孔装药量均相同时,b=(0.8-0.9)a(前后排同时起爆),或b=(0.9-1.0)a(延期起爆)。 单个炮孔装药量Q(Kg),可分别按下式计算: 前排炮孔:Q=q Wp aH 后排炮孔:Q=(1.25-1.3)q Wp bH式中:Wp -台阶浅孔爆破底板抵抗线(m) a、b-分别为炮孔间距、排距(m) H-台阶高度(m) q-台阶浅孔爆破正常松动药包的单位用药量(kg/m3) q=0.33k,其中K为单位用药量。k值参考施工规范和类似地质施工经验选取,取k=1.0-1.4(Kg/m3)。 当药包长度大于炮孔深度的2/3时,加密炮孔(减小a值)重

22、新计算装药量。 (2)零星孤石的爆破 零星孤石一般具有二个以上的临空面。临空面越多,爆破单位体积石块所消耗的炸药量就越少,爆破效果也越好。对同样体积的岩石,每增加一个临空面,单位炸药消耗量可减少10-20%。因此,在实际施工中,尽可能增加需要爆破石块的临空面,如清除石块周围的堆积物,上次爆破为下次爆破创造临空面等。 大石改小爆破,药包中心(或多个炮孔的药包重心)接近石体中心,装药深度为炮孔深度的1/2左右;单个炮孔的药包重量按下式计算: Q=VPnK式中:Q单个炮孔的药包装药量(Kg) V大石体积(m3) Pn几个临空面的药量修正系数;当n=3、4、5、6时,可依序取Pn=0.4、0.24、0

23、.2、0.17; K正常松动药包单位炸药消耗量,K=0.33k,k值参考施工规范和类似地质施工经验选取,取k=1.1-1.5(Kg/m3)。 炮孔深度按岩块厚度确定,即: L=(0.50.7)H式中:L炮孔深度(m) H石块厚度(m) (3)爆破安全距离计算 在施工时要采取减弱震动爆破,尽量减少对路堑边坡的扰动,同时由于沿线村庄、高压电线、农田密布,爆破时必须限制飞石的距离。在施工时考虑以上因素,对炸药量严格进行校核和控制,其参数可先由最小量起,逐次微量增加,在试爆中取值,且最小抵抗线方向必须避开保证对象。 、个别飞石计算 为安全起见,浅孔爆破最小抵抗线方向个别飞石按下式计算: L=20KAn

24、2w 式中:取KA=1.5;n值通过试验确定;w为前排底部抵抗线。根据经验,对于背向最小抵抗线方向的距离减少一半。 、爆破振动检算 爆破振动速度V用下式计算: V=K(Q1/3/R)a 式中:K、a与爆破点地形、地质条件等有关的系数和振动波衰减指数,开工试验时,根据经验取K=200,a=1.7,待经过振动仪器的多次监测,得出较为准确的K、a计算值; Q分段最大药量(Kg); R爆破点至被保护建筑物的距离; V被保护建筑物的允许振动速度,参照爆破安全规程规定的允许值计算,每次爆破都进行计算,使爆破振动速度都小于允许值。 、空气冲击波 浅孔爆破只要按设计进行堵塞、回填,冲击波可忽略不计。 (4)爆

25、破施工操作 、钻孔 钻孔前,首先清理场地浮土、松石,然后进行测量按设计布孔,准备定位,采用YT25或YT28风动凿岩机钻孔。石方量大的地方,选用潜孔钻机少量钻孔,以提高功效,且底部及边坡预留光爆层。 、装药 装药前先清孔,检查炮孔的最小抵抗线与原设计有无变化,防止过小的抵抗线引起冲炮;检查孔深有无变化,并根据检查结果调整装药量。干燥的孔可装散装的硝铵类炸药,潮湿的孔要对炸药进行防水处理或使用防水炸药。 、堵塞 堵塞的作用在于使炸药得到良好的效果,同时改变爆后气体,堵塞的好坏还直接影响到装药量的多少。堵塞材料选用砂粘土,并有一定的含水率。堵塞长度在施工中根据孔径、最小抵抗线确定,一般不小于最小抵

26、抗线。 、爆破 a、爆破作业的组织与起爆 爆破作业一般在下班后进行。爆破指挥人员要在确认周围的安全警戒工作完成后,方可发出起爆命令。爆破指挥人员严格执行预报、警戒和解除三种统一信号,并由爆破指挥人员统一发出。防护、警戒人员按规定信号执行任务,不得擅离职守。指定专人核对装炮、点炮。起爆后由爆破作业人员检查结束,确认安全后,方可发出解除信号,撤出防护人员。如发生瞎炮,要设立防护标志。 b、瞎炮的处理 由原装炮人员当班处理,特殊情况下如不可能时,装炮人员在现场将装炮情况、炮眼方向、装药数量交待给处理人员。在对瞎炮孔内的爆破线路、导爆管等检查完好,并检查了瞎炮的抵抗线情况,重新布置警戒后,才能重新起爆

27、。 、爆破振动监测 采用Topbox508s振动信号自记仪进行振动监测。7、有地下水路堑施工 (1)有地下水路堑开挖时,必须做好地面排水,施工场地内,不得存积地表水,软化路基面,施工中,要随时将渗出的地下水排出施工场地。 (2)渗水暗沟沟槽开挖时,硬质岩石采用预裂爆破或光面爆破。软质岩石或土质路堑时,采用挖铲挖槽,确保沟槽两壁平顺。 (3)渗水暗沟基础施工时,混凝土基础表面要求平整,在任何情况下不许出现反坡或凹凸不平现象,为了与下道工序紧密衔接,检查井与浇注混凝土基础同时完工。 (4)铺设土工布。将土工布的下端按设计要求的尺寸平铺于混凝土基础顶面,再将上端沿沟壁抻平。 (5)、铺设渗水管,固定

28、管位。沟槽内回填洗净的碎石,管周及管顶以上30cm范围内松填,30cm以上进行分层轻震夯实(蛙式打夯机夯击1-2遍),碎石填充密实均匀,避免空洞或欠填现象。 (6)碎石填至设计高程后,将土工布按要求尺寸搭接好,以上铺设预制好的侧沟。用水泥砂浆沟缝。(七)桥台、路肩挡墙背后及涵洞背后回填回填在构造圬工达到允许强度后进行,回填范围严格按照设计文件和技术手册的要求确定。1、桥台背后回填使用级配合理均匀的渗水土,并达到不低于最佳含水量密实度的90%。在桥台背后上方不少于2m加桥台高度的范围填筑,并用平板振动器、蛙式打夯机严格夯实,达到要求的密实度。2、涵洞背后回填(1)拱涵回填在对拱涵背后填筑前,须检

29、查拱脚与边墙顶端之间的缝隙,并用高强砂浆补填密实。在做好20cm粘土保护层后,从两侧进行填筑,按层厚30cm对称水平摊铺压实,并达到不低于最佳含水量密实度的90%。当填筑到拱脚处,先填筑拱涵孔径宽度的拱顶部分,达到最佳含水量密实度的80%,然后再对称水平分层填筑压实两侧部分。拱顶3m以下,采用无振动碾压;3m以上可采用振动碾压。(2)盖板涵回填施工工艺及质量标准要求,同拱涵相同。盖板上填土时,第一层的最小摊铺厚度不小于30cm,最小碾压厚度不小于20cm,采用小型压路机静压。盖板顶面在填土前应涂刷沥青胶结材料,以形成良好的防水层。(八)基床施工基床厚度为路肩下2.5m,表层厚度为0.6m,底层

30、厚度为1.9m。1、基床施工工艺基床底层施工工艺流程同路堤填筑。路堑基床施工,须在开挖接近堑底时,鉴别核对土石,然后按基床设计断面测量放线,开挖修整;按设计采取压实、换填、改良土质、排水等措施。采用爆破法开挖的路堑,钻爆最后一层路基面岩石时,沿路面标高打平眼,控制用药量进行光面爆破。在施工前对路基本体进行检测,并报监理验收。基床底层采用碎石土填筑,部分使用不易风化、坚硬含粒径不大于15cm的石块,分层填筑,填筑厚度为每层20-25cm,均匀压实。基床每一压实层的全宽必须使用同一种条件相同的填料,上下层使用不同种类的D15与较细的d85之比应4;非渗水土与渗水土填层间,颗粒较粗的填料的D15粒径

31、小于0.5mm。路堤基床表层土,不使用塑性指数大于12或液限大于32%的粘性土填筑。路堑基床表层土,如为易风化的泥质岩石及塑性指数大于12或液限大于32%的粘性土,以渗水土换填。侧沟深度不小于0.6m,并加固处理。换填厚度为基床表层,宽度为路基面全宽。基床土质和密实度符合规范要求。2、基床检测(1)压实系数路基基床的压实系数检测按表控制。 (2)宽度:路肩一侧边缘至另一侧边缘不小于设计宽度。线路中线点至路肩一侧的宽度允许偏差为5cm。(3)路肩高程与预留沉降的路肩高程相比,在100m长路基内的路基基床土的压实系数表 表填筑部位压 实指 标细粒土和粘砂、粉 砂细砂、中砂、粗砂、砾砂砾石、碎石类土

32、块石类混合料表层压实系数0.91 K30(MPa/cm)0.91.01.2底层压实系数0.89 K30(MPa/cm)0.800.81.01.2 注:1、压实系数为重型击实试验对应的压实系数; 2、K30为用30cm直径荷载板试验得出的地基系数。个别地段不超过5cm,但其连续长度不大于10m。 (4)平整度:在每100m长路基上,用2.5m长直尺,垂直于线路中线,间距大致均匀地抽测10次,量得的最大凹凸差,土质基面不超过1.5cm,石质基面允许有2次超过5cm,但不大于10cm。3、基床表面整修养护表面整平补填时,如补填厚度小于10cm,将原压实层翻挖至少10cm深,再补填压实,使其外型、质量

33、达到设计要求。(九)路基面的允许施工误差和平整度要求(1)路基面形状非渗水土路基面设路拱,形状为三角形,高0.15m,底宽等于路基面宽度。曲线加宽时,仍保持三角形。同时于路拱下部自既有线路肩向外做4%的排水横坡,横坡以上部分(含路拱)填渗水土;当第二线路肩低于既有路肩时,排水横坡通过第二线路肩设置。渗水土和岩石路基面不设路拱。路基面按设计要求测放,与基床表层一并填筑压实平顺,做到肩棱整齐,路拱坡面合度。 (2)宽度:路肩边缘至边缘不小于设计宽度。线路中心点至路肩一侧的宽度允许偏差为5cm。 (3)路肩高程:在100m长路基内的个别地段允许误差不超过5cm,但其连续长度不大于10m。(4)平整度

34、:在每100m长路基上,用2.5m长直尺,垂直于线路中线,间距大致均匀地抽测10次,量得的最大凹凸差,路堤路基面不超过1.5cm,路堑路基面若为土质基面则不超过1.5cm,若为石质基面则允许有2次超过5cm,但不大于10cm。三、路基排水和防护(一)路基排水根据现场地形、地质情况,排水设备严格按照设计文件和技术规范要求设置,准确放线施工,并在施工中随时注意检查。施工中,修建临时排水设施,与永久性排水设施相结合,采取拦截引排措施及时排水至路基范围以外自然沟,确保排水畅通,杜绝淤积和冲刷,避免对路基、农田和其它建筑物产生危害。1、地面排水(1)布置原则:在路堤天然护道外,设置单侧或双侧排水沟。路堑

35、于路肩两侧设置侧沟,堑顶边缘以外设置单侧或双侧天沟,路堑边坡中部设置平台与截水沟。做到沟基稳定,沟形整齐,排水沟须与桥涵及线路排水系统相衔接,天沟不得在地面坑凹处通过。(2)半填半挖和陡坡地段路堤,或基底有地下水影响路堤稳定时,须根据实际情况做特殊设计,施工中严格遵循设计要求,采取拦截引排措施,将地表水引排至基底范围以外,并根据现场情况采取防渗加固措施。(3)水沟护面各种水沟在铺砌之前,均进行修整,做到沟底、沟壁坚实平整。对无防渗要求的各种水沟采用干砌片石护面。片石极限抗压强度不小于200kg/cm2,砾石垫层,片石嵌合紧密,碎石堵塞空隙,平整表面。对粘性土质基底,须先夯实后铺设垫层和护面。对

36、有防渗要求的各种水沟采用浆砌片石护面。砌石厚度0.25-0.35m,适当设置伸缩缝和沉降缝。片石的极限抗压强度不小于200kg/cm2,水泥砂浆标号为50号以上,砾石垫层,沟底和沟壁先夯实整平,然后砌筑加固护面。(4)防止地表水渗入土内的措施:、土质地面因干湿交替或土体变形产生裂缝,用粘性非渗水土填塞并捣紧。、石质地面有天然裂隙时,采用粘性不渗水土填缝或用50及75号水泥砂浆回填裂缝。如用粘质非渗水土填缝时,同土质地面施工方法;用水泥砂浆填缝时,将水泥砂浆插入裂缝内,表面勾成凸缝或平缝,以防地表积水。、地面土质松软地段,采用草皮铺植。施工时,用6cm厚的草皮,逐片铺在地表面上,并用木橛钉入土内

37、。在长而陡的大块地面种植成活率高、生长快的乔木或灌木。植被种植要选用优质种籽,适宜季节撒种,旱季时应经常洒水、护理,以保证成活率。2、地下排水 在施工过程中,将地下水出露地点、漏水量、设计施工方案及实际处理情况等记录,在地下水处理完毕后须检验签证,再进行路基施工。根据地下水类型、含水层埋深、地层渗透性等因素,选用适宜的排水设施。 (1)采用明沟及排水槽:以拦截引排或降低埋藏深度在3m以内的地下水或上层滞水,并兼起截排地下水的作用。 (2)采用边坡渗沟:以疏干潮湿的边坡和引排边坡上局部出露的上层滞水或泉水,并兼起支撑边坡的作用,可用于坡度不陡于1:1的土质路堑边坡及加固潮湿的易发生表土坍滑的土质

38、路堤边坡。 (3)采用支撑渗沟:以支撑可能滑动的不稳定的土体或山坡,并排除在滑动面(带)附近活动的地下水和疏干潮湿土体。 (4)采用浅埋(2-6m)和深埋(6m以上)渗沟:用于路堑侧沟旁的浅埋渗沟,可降低路堑范围内的地下水位和疏干附近的土体,可根据实际需要设于路堑的一侧或两侧。用于引水的浅埋或深埋渗沟,可引出富水的低洼湿地或泉水出露地带或地下水盆地的水并使循最短通路排出,以疏干附近的土体和降低地下水位。用于截水的浅埋或深埋渗沟,可截断流向病害区域的浅层或深层地下水,并排出病害区以外。(二)路基防护路基防护根据现场施工条件,就地取材,结合设计、监理的要求及施工工序安排及早施工,迅速完成,尤其是黄

39、土地区。同时注意环保。1、坡面防护首先进行复测工作,对砌体及防护工程所处位置进行细致测量,以核实图纸上的形状、尺寸和基础标高是否符合实际。各种防护设施在稳定的基脚和坡体上施工。须做防护的人工填土应充分夯实,确保最佳密实度,经检查和清除松散土等处理后,再做防护,以保证质量。在设计有挡土墙或排除地下水设施地段,先做好挡土墙或排水设施,再做防护。在防护坡体前先对坡面进行检查处理,保证防护设施能与土石坡面密贴结合和坡面的稳定,按设计要求做好泄水孔。泄水孔采用100-150mmPVC硬塑管。对易生长植物的边坡采用植被防护,否则采用干砌片石、浆砌片石等防护措施。采用封闭式的坡面防护,须在坡面上留泄水孔和伸

40、缩缝,如有地下水出露则采取相应的引排水措施。(1)干砌片石 、坡面铺砌在填土压实符合要求或坡体沉降趋于稳定后,按设计和规范要求清刷坡面浮土,填补凹坑并拍实使坡面平整。 、按设计标准测量放样,开挖坡角基槽。、选择合格片石立砌,接缝错开,石块间隙用小石块塞紧,铺砌厚度均匀。砌筑后边缘及小缝隙及时用夹砂卵石回填、夯实。如设计有垫层,则随垫随砌。、护坡勾缝于路堤沉降趋稳定后且坡面平整后进行。 (2)浆砌片石、坡面铺砌要在填土压实符合要求,坡体趋于稳定或填土压实达到要求后,按设计和规范要求清刷坡面浮碴,填补凹坑并拍实、平整。 、按设计标准测量放样,开挖坡角基槽。基础的开挖符合图纸尺寸和规范规定,并在基底

41、承载力达到设计要求后,进行砌体砌筑。 、砌筑基础的第一层砌块:先将基底表面清洗、湿润,再坐浆砌筑。砌筑上层砌块时,避免振动下层砌块,砌筑中断后恢复砌筑时将砌好的表面加以清扫、湿润再坐浆砌筑。选择合格片石立砌,拉缝错开。铺砌厚度均匀,水泥砂浆饱满,采用凹缝,外观整齐美观,砌筑后及时回填边缘,夯填密实,防止地表水浸入。 、施工时每隔10-20m左右设置一伸缩缝,缝宽0.020.03m,缝内填塞沥青麻筋,填深0.2m。砌筑要分段进行,每1015m或按设计要求,在基坑地质变化处设置沉降缝。、墙身砌出地面后及时回填夯实,并作好基坑顶面排水、防渗设施,伸缩缝与沉降缝内两侧平齐无搭迭。缝中防水材料按要求深度

42、填塞紧密,按图纸位置及尺寸预留泄水孔。、砌体勾缝砂浆嵌入砌缝内2cm深。如缝槽深度不足或砌体外露未留缝槽时,均先开槽后勾缝。、骨架网格砌筑前要按设计形式及尺寸挂线测量放样,开挖沟槽。、骨架网格施工时,水泥砂浆要饱满,砌筑后格内及边缘要及时回填好、夯实,防止地表水浸入冲毁网格。2、挡土墙浆砌挡墙施工程序见图。安装挂线架挑选镶面石清除墙面杂物人工砌筑开挖基础测量放样勾缝及沉降缝处理浇水养护搭脚手架备 料图 浆砌挡墙施工程序图(1)施工要求片石材料采用不易风化的石块,其极限抗压强度不得小于30MPa。一般采用明挖基础,特殊情况下按设计文件要求施工。明挖基础的基坑,及时回填夯实,顶面须设计为不小于4%

43、的排水横坡。基础埋置深度不小于1.25m,另外须将基底至冻结线下0.25m深度范围内的地基土换填不冻胀的填料。如受水流冲刷,须在冲刷线下不小于1m。路堑挡土墙基础底面应在路肩以下不得小于1m,并低于侧沟砌体底面不得小于0.2m。在硬岩地基上,置于基岩表面风化层以下。在软岩地基上,其深度不得小于1.0m。(2)浆砌片石护墙 、首先把边坡上松动的岩石清除掉,然后把局部超挖或凹陷处挖成台阶,用与墙身相同的材料砌平。、墙基必须埋置在侧沟底的可靠岩层上,地基软弱时,采取加深或加强措施。、墙面及两端面砌筑平顺。墙背与坡面密贴结合。墙顶与边坡间缝隙封严。、墙身高出路肩部分上下左右每隔2-3m交错设置泄水孔,

44、泄水孔采用100-150PVC硬塑管。、护墙沿线路方向每隔10-20m设伸缩缝一道,缝宽0.02m,缝内沿墙的内、外、顶三边填塞沥青麻筋,填深0.2m。、对墙后反滤层填料严格按设计要求,确保厚度。(3)挡土墙与桥台、隧道洞门连接时,须加强协调配合,保证填方与土层的稳定。(4)路堑挡土墙应注意向两端顺延逐渐降低高度,使与路堑坡面平顺相接。(5)挡土墙须随开挖、随下基、随砌筑,并做好墙后排水设施,及时回填或填筑路堤。按构造要求适当分段,集中施工,不得长段拉开挖基,尽量避开雨季。挡土墙背后的填料及其填筑、压实同路基本体施工。四、特殊路基施工(一)半挖半填和陡坡地段路基施工质量的关键在于堑、堤接合部位和填方的密实程度。我们将严格遵循设计要求,按规定程序与作业要求施工,并建立分层检验签证制度。施工程序见图。清表、施工截水沟 砌筑
