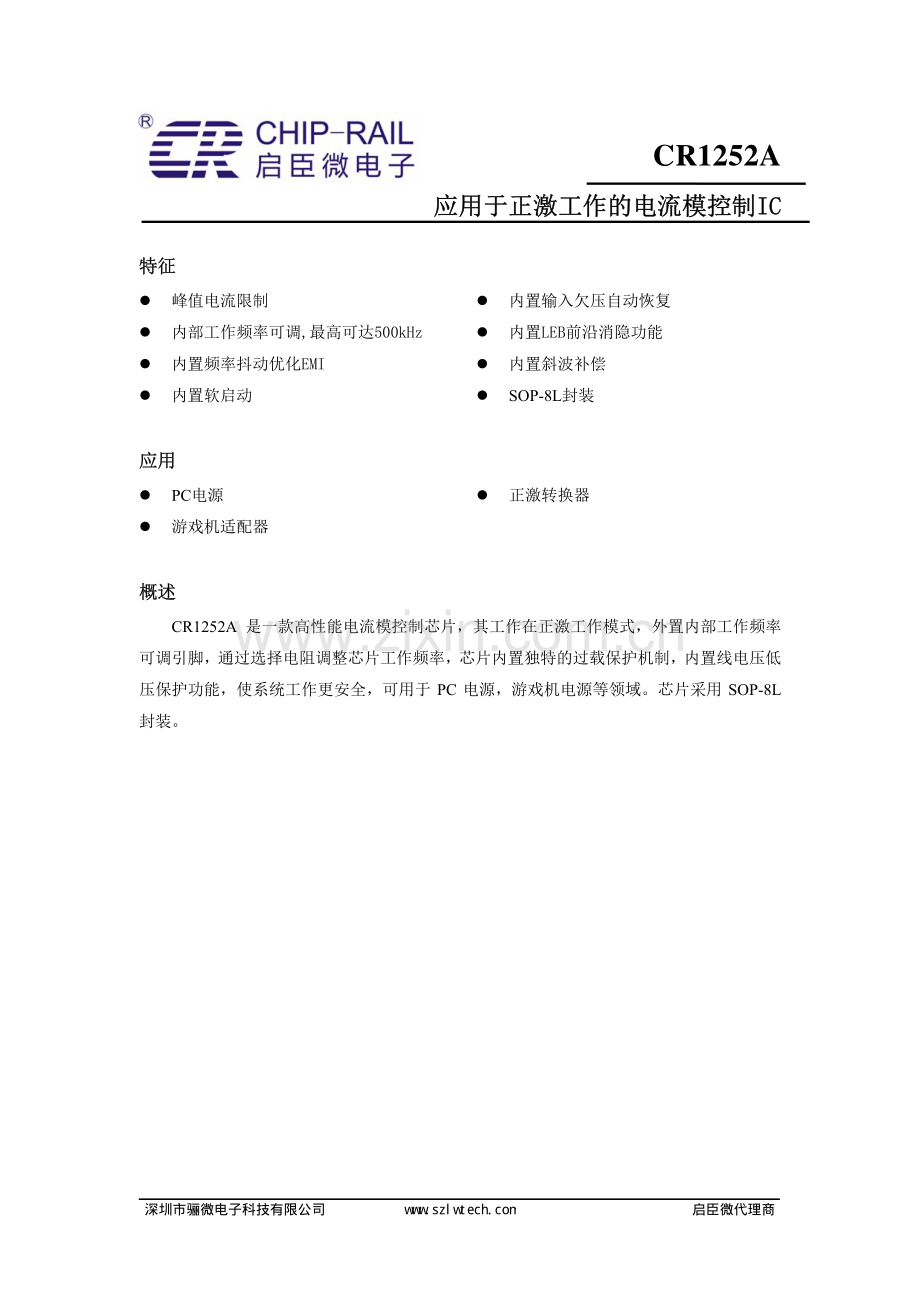

CR1252A 应用于正激工作的电流模控制IC应用于正激工作的电流模控制IC特征特征峰值电流限制内部工作频率可调,最高可达500kHz内置频率抖动优化EMI内置软启动内置输入欠压自动恢复内置LEB前沿消隐功能内置斜波补偿SOP-8L封装应用应用 PC电源游戏机适配器正激转换器概述概述CR1252A 是一款高性能电流模控制芯片，其工作在正激工作模式，外置内部工作频率可调引脚，通过选择电阻调整芯片工作频率，芯片内置独特的过载保护机制，内置线电压低压保护功能，使系统工作更安全，可用于 PC 电源，游戏机电源等领域。芯片采用 SOP-8L封装。深圳市骊微电子科技有限公司w w w .s z l w t e ch .co m启臣微代理商CR1252A应用于正激工作的电流模控制IC CR1252A应用于正激工作的电流模控制IC 管脚排列图管脚排列图 SOP-8L 引脚说明引脚说明引脚引脚名称名称输入输入/输出输出 描述描述1FB IN/OUT 通过光耦检测输出状态。2BO IN/OUT 检测输入线电压状态引脚。3CS IN/OUT 峰值电流检测引脚。4RT IN/OUT 通过外接电阻调整系统工作频率。5 GND IN/OUT 地。6 GATE OUT 芯片驱动输出引脚，连接MOS的GATE端。 7 VCC IN/OUT 电源。8SS IN/OUT 通过外接电容到地实现软启动功能。典型应用电路典型应用电路正激应用正激应用深圳市骊微电子科技有限公司w w w .s z l w t e ch .co m启臣微代理商CR1252A应用于正激工作的电流模控制IC CR1252A应用于正激工作的电流模控制IC 特性曲线及波形特性曲线及波形（VDD=20V, TA=25 除了另作说明） 。 -40-20020406080100 1207.07.58.08.59.09.510.010.511.0UVLO_OFF(V)Temperature ( C)UVLO_OFF vs Temperature-40-20020406080100 1206.06.57.07.58.08.59.09.510.0UVLO_ON (V)Temperature (C)UVLO_ON vs Temperature-40-20020406080100 1202.02.42.83.2IST ( A)Temperature (C)IST vs Temperature-40-20020406080100 1206006507007508008509009501000IOP ( A)Temperature (C)IOP (DRV=OPEN) vs Temperature-40-20020406080100 1200.900.951.001.051.10VCS_MAX (V)Temperature (C)VCS_MAX vs Temperature-40-20020406080100 1208.08.59.09.510.010.511.011.512.0Iss (uA)Temperature (C)Iss vs Temperature-40-20020406080100 12012131415161718Tfault (ms)Temperature (C)Tfault vs Temperature-40-20020406080100 12080859095100105110115120FOSC (uA)Temperature (C)FOSC (RT=43K)vs Temperature深圳市骊微电子科技有限公司w w w .s z l w t e ch .co m启臣微代理商CR1252A应用于正激工作的电流模控制IC CR1252A应用于正激工作的电流模控制IC 封装信息封装信息SOP-8L 符号符号毫米毫米最小最小典型典型最大最大A1.35-1.75A10.10-0.225A21.301.40 1.50A30.600.65 0.70b0.35-0.49b10.380.41 0.44c0.20-0.24c10.190.20 0.21D4.704.90 5.10E5.806.00 6.20E13.703.90 4.10e1.27BSCh0.25-0.50L0.4-1.25L11.05REF0-8深圳市骊微电子科技有限公司w w w .s z l w t e ch .co m启臣微代理商CR1252A应用于正激工作的电流模控制IC CR1252A应用于正激工作的电流模控制IC 印章信息印章信息产品 logo CR 1252A 产品型号CR 系列产品 AABBCCC 内控编码订购信息订购信息产品型号产品型号封装类型封装类型包装材质包装材质一盘一盘一盒一盒一箱一箱CR1252A SOP-8L 编带4000-48000产品最小订购量为 48000 片，即一箱的芯片数量。深圳市骊微电子科技有限公司w w w .s z l w t e ch .co m启臣微代理商
