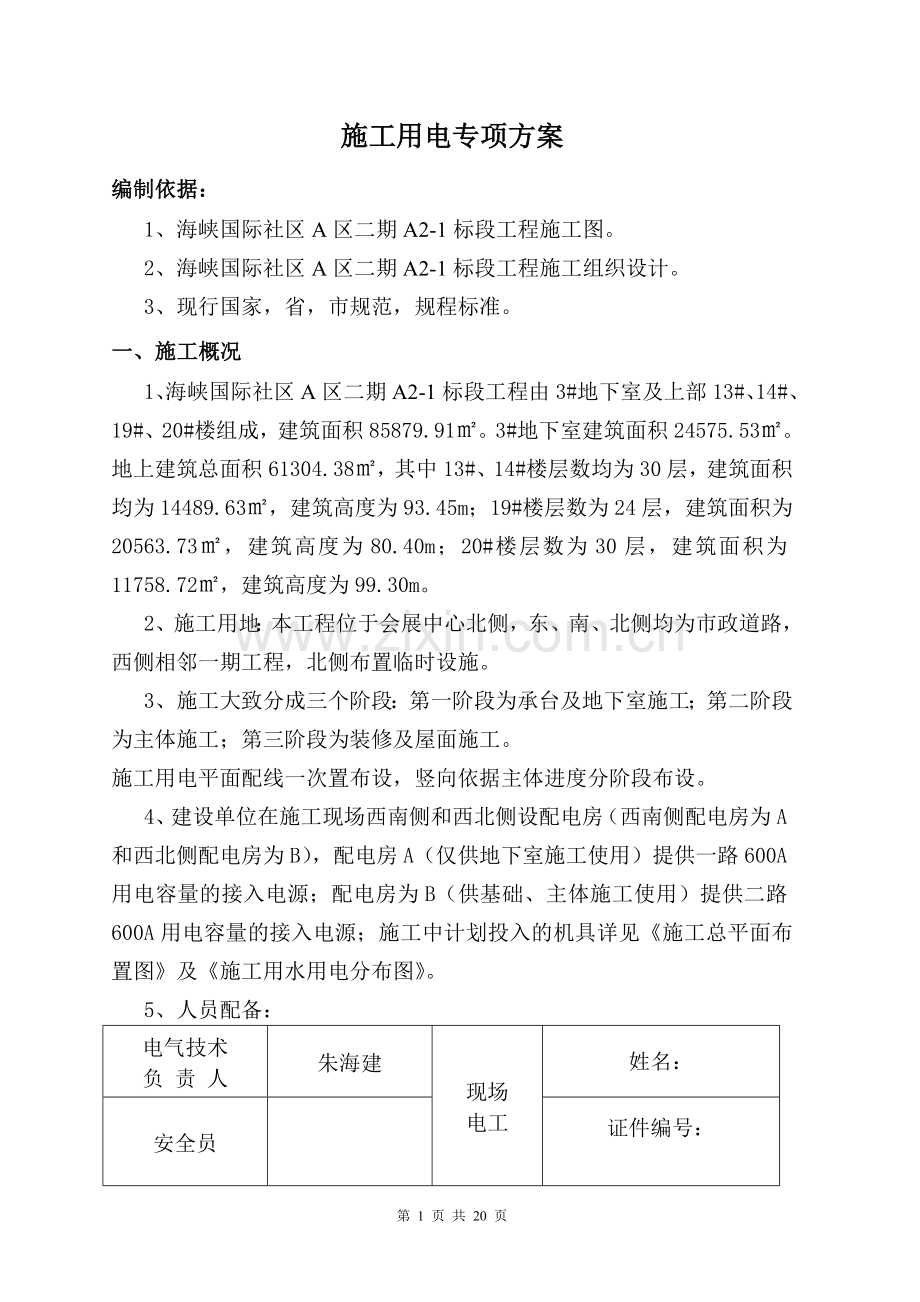

施工用电专项方案
编制依据：
1、海峡国际社区A区二期A2-1标段工程施工图。
2、海峡国际社区A区二期A2-1标段工程施工组织设计。
3、现行国家，省，市规范，规程标准。
一、施工概况
1、海峡国际社区A区二期A2-1标段工程由3#地下室及上部13#、14#、19#、20#楼组成，建筑面积85879.91㎡。3#地下室建筑面积24575.53㎡。地上建筑总面积61304.38㎡，其中13#、14#楼层数均为30层，建筑面积均为14489.63㎡，建筑高度为93.45m；19#楼层数为24层，建筑面积为20563.73㎡，建筑高度为80.40m；20#楼层数为30层，建筑面积为11758.72㎡，建筑高度为99.30m。
2、施工用地：本工程位于会展中心北侧，东、南、北侧均为市政道路，西侧相邻一期工程，北侧布置临时设施。
3、施工大致分成三个阶段：第一阶段为承台及地下室施工；第二阶段为主体施工；第三阶段为装修及屋面施工。
施工用电平面配线一次置布设，竖向依据主体进度分阶段布设。
4、建设单位在施工现场西南侧和西北侧设配电房（西南侧配电房为A和西北侧配电房为B），配电房A（仅供地下室施工使用）提供一路600A用电容量的接入电源；配电房为B（供基础、主体施工使用）提供二路600A用电容量的接入电源；施工中计划投入的机具详见《施工总平面布置图》及《施工用水用电分布图》。
5、人员配备：
电气技术
负 责 人
朱海建
现场
电工
姓名：
安全员

证件编号：

二、配电计划及线路布置：
1、配电系统：计划采取三相制、TN-S保护系统、380/220V低压电力系统、三级配电两级漏保方式进行施工现场临时用电的配置；总配电房设工作接地，专用保护零线由工作接地的零线引出。
2、配电房：总配电箱设在配电房中间，四周留有空间以便检查维修时走人方便；（配电房A）总进线用120mm2铜芯电缆线引入；（配电房B）总进线用两条95mm2铜芯电缆线引入（分二个总配电箱B-I和B-II）。电源引入线、总配电箱的分路引出线均布置在电缆沟内，沟面设盖板保护；配电房全封闭，仅设一照明、通风、防小动物的铁丝网窗户和一扇带锁的夹板门；总配电箱前设4平方米面积的橡胶绝缘地面，供电工操作时站人用；配电房内各挂1个干粉灭火器，门口挂警示牌，设置砂箱1个。
3、配电计划：
（1）总配电房A：
配电房内的总配电箱采用负荷600A的配电箱，内分4路供电，配电房总箱（A）：第一路（箱号A-1）采用25mm2线引至15#楼塔吊单机箱（100A）；第二路（箱号A-2）采用25mm2线引至16#楼塔吊单机箱（100A）；第三路（箱号A-3）采用50mm2线引至17#、18#楼塔吊（一台）和现场施工用电二级箱（200A），再从二级配电箱（A-3）内分2路供电，三级箱号为A-3-1、A-3-2，第一路采用25 mm2铜芯电缆线引至17#、18#楼塔吊（一台）单机箱（A-3-1）（100A）；第二路采用25 mm2铜芯电缆线引至施工现场三级箱（A-3-2）（100A）；第四路（箱号A-4）采用50mm2线引至1#、2#钢筋加工场二级箱，再从二级配电箱（A-4）内分2路供电，三级箱号为A-4-1、A-4-2，第一路采用25 mm2铜芯电缆线引至1#、2#钢筋加工场闪光焊机单机箱（A-4-1）（200A）；第二路采用16 mm2铜芯电缆线引至1#、2#钢筋加工场三级箱（A-4-2）。
（2）总配电房B：
2-1：配电房内的总配电箱采用二个负荷600A的配电箱（B-I和B-II），总箱内均分三路供电：
① B-I引至二级箱（箱号为B-I-1、B-I -2、B-1-3）：
第一路由总配电箱引至B-I-1箱（400A）采用95mm2铜芯电缆线（供19#、20#楼施工电梯、塔吊）。二级箱B-I-1采用负荷400A的配电箱，内分4路供电，三级箱号为B-I-1-1、B-I-1-2、B-I-1-3、B-I-1-4，第1路采用25 mm2铜芯电缆线引至19#楼塔吊单机箱（B-I-1-1）；第2路采用25 mm2铜芯电缆线引至20#楼塔吊单机箱（B-I-1-2）；第3路采用25 mm2铜芯电缆线引至19#楼施工电梯三级箱（B-I-1-3）；第4路采用25 mm2铜芯电缆线引至20#楼施工电梯三级箱（B-I-1-4）；
第二路由总配电箱引至B-I -2箱（200A）采用25mm2铜芯电缆线（供19#、20#楼现场施工用电）；
第三路由总配电箱引至B-1-3箱（100A）采用16mm2铜芯电缆线（供办公、生活区用电）。
②B-II引至二级箱（箱号为B-II-1、B-II-2、B-II-3）：
第一路由总配电箱引至B-II-1箱（400A）采用95mm2铜芯电缆线（供13#、14#楼施工电梯、塔吊）。二级箱B-I-1采用负荷400A的配电箱，内分4路供电，三级箱号为B-II-1-1、B-II-1-2、B-II-1-3、B-II-1-4，第1路采用25 mm2铜芯电缆线引至13#楼塔吊单机箱（B-II-1-1）；第2路采用25 mm2铜芯电缆线引至14#楼塔吊单机箱（B-II-1-2）；第3路采用25 mm2铜芯电缆线引至13#楼施工电梯三级箱（B-II-1-3）；第4路采用25 mm2铜芯电缆线引至14#楼施工电梯三级箱（B-II-1-4）；
第二路由总配电箱引至B-II-2箱（200A）采用25mm2铜芯电缆线（供13#、14#楼现场施工用电）；
第三路由总配电箱引至B-II-3箱（200A）采用35mm2铜芯电缆线（供3#、4#钢筋加工场用电）。
各施工生产区楼层施工用电每3～4层设置1个移动电箱，每个移动电箱承担各自施工段施工用电。所有机具按单机箱的原则设置开关箱。
主线路采用电缆直埋，局部套管埋设，按规范要求设置。设备采用一机一箱一闸一漏保，严格做好分路配电，至少作到三级配电两级保护，确保施工用电安全。

三、用电设备：根据本工程施工进度计划安排及工程特点：
1 、基础施工阶段：
1-1：配电房A仅供地下室施工主要施工机械计划表
机械设备名称
规格及型号
单位
数量
功率（KW、KWA）
备注
单台
∑P1
∑P2
塔式起重机

台
3
30
90

潜水泵
QY-15型
台
20
2
40

钢筋调直机
JJK-0.5
台
1
30
30

钢筋切断机
Q32-1
台
2
3
6

钢筋弯曲机
QJ7-40
台
2
3
6

钢筋直螺纹

台
2
3
6

钢筋对焊机
UN-75
台
1
75

75
施焊时间避开用电高峰期
直流焊机
AG-300
台
3
10

30
备用2台
木工园锯
MJ104
台
4
2.2
8.8

备用1台
砼平板振动器
PZ-50
台
2
2
4

备用1台
砼插入式振动器
HZ6X-50
台
5
1.5
7.5

备用5台
∑P1
198.3
/

∑P2
/
105

办公、生活用电∑P3
/
/

1-2 、配电房B供地下室施工主要施工机械计划表
机械设备名称
规格及型号
单位
数量
功率（KW、KWA）
备注
单台
∑P1
∑P2
塔式起重机

台
4
30
120

潜水泵
QY-15型
台
20
2
40

钢筋调直机
JJK-0.5
台
1
30
30

钢筋切断机
Q32-1
台
2
3
6

钢筋弯曲机
QJ7-40
台
2
3
6

钢筋直螺纹

台
2
3
6

钢筋对焊机
UN-75
台
1
75

75
施焊时间避开用电高峰期
直流焊机
AG-300
台
3
10

30
备用2台
木工园锯
MJ104
台
4
2.2
8.8

备用1台
砼平板振动器
PZ-50
台
2
2
4

备用1台
砼插入式振动器
HZ6X-50
台
5
1.5
7.5

备用5台
∑P1
230.5
/

∑P2
/
105

办公、生活用电∑P3
30

其中总箱B-I：∑P1=122.5 KW、∑P2=30 KWA、∑P3=30 KW
B-II：∑P1=167.5 KW、∑P2=105 KWA

2主体施工阶段：
配电房B供主体施工主要施工机械计划表
机械设备名称
规格及型号
单位
数量
功率（KW、KWA）
备注
单台
∑P1
∑P2
塔式起重机

台
4
30
120

施工电梯

部
4
44
176

砼搅拌机
ZJ350
台
2
7.5
15

砂浆机
DJ200
台
2
3.3
6.6

钢筋调直机
JJK-0.5
台
1
30
30

钢筋切断机
Q32-1
台
2
3
6

钢筋弯曲机
QJ7-40
台
2
3
6

钢筋直螺纹

台
2
3
6

钢筋对焊机
UN-75
台
1
75

75
焊接时间避开用电高峰期
电渣压力焊
BX3-300
台
4
10

40
备用2台
直流焊机
AG-300
台
3
10

30
备用2台
木工园锯
MJ104
台
4
2.2
8.8

备用1台
砼平板振动器
PZ-50
台
2
2
4

备用2台
砼插入式振动器
HZ6X-50
台
5
1.5
7.5

备用5台
∑P1

∑P2

办公、生活用电∑P3
30

其中总箱B-I：∑P1=189.9 KW、∑P2=70 KWA、∑P3=30 KW
B-II：∑P1=237.9 KW、∑P2=145 KWA（焊接时间避开用电高峰期）
因此配电房B用电按高峰期按主体施工阶段配置。

四、线路负荷计算：（各机械机具功率详“机械机具计划表”）
1、计算公式：
Pe 供电设备总需要容量（KVA）
S1 电动机额定功率（KW）
S2 电焊机额定容量（KVA）
S3 室内照明容量（KW）
S4 室外照明容量（KW）
COSф 电动机的平均功率因素（一般为0.65~0.75,取0.75）
K1 电动机需要系数（3台以下取1；3至10台取0.7；11至30台取0.6；30台以上取0.5）
K2 电焊机需要系数（3台以下取1、3至10台取0.6、11至30台取0.5）
K3 室内照明需要系数（取0.8）
K4 室外照明需要系数（夜间不施工取0、夜间施工取1）
I 导线电流
U 电压（三相为380V、二相电为220V）
总用电量：Pe＝1.05（K1∑S1/COSф+K2∑S2+K3∑S3+K4∑S4）
导线电流（三相）：I＝P/（1.732U）
导线电流（二相）：I＝P/U
2、总配电箱负荷计算：（负荷全部施工机械机具）
（1）总配电箱A（基础阶段）：
∑S1＝198.3（KW）
∑S2＝105（KVA）（闪光对焊施焊时间错开用电高峰期）
∑S3不考虑
∑S4不考虑
∑Pe＝1.05×（0.7×198.3/0.75+0.6×105）＝260.5（KVA）
I线＝260.5×1000/（1.73×380）＝396.3（A）
（2）总配电箱B-I和B-II（主体阶段）：
B-I：（负荷全部施工机械机具）
∑S1＝189.9（KW）
∑S2＝70（KVA）（闪光对焊施焊时间错开用电高峰期）
∑S3=30
∑S4不考虑
∑Pe＝1.05×（0.7×189.9/0.75+0.6×70+1×30）＝249.2（KVA）
I线＝249.2×1000/（1.73×380）＝379.1（A）
B-II：（负荷全部施工机械机具）
∑S1＝237.9（KW）
∑S2＝145（KVA）（闪光对焊施焊时间错开用电高峰期）
∑S3=0
∑S4不考虑
∑Pe＝1.05×（0.7×237.9/0.75+0.6×145）＝309.04（KVA）
I线＝309.04×1000/（1.73×380）＝470.1（A）
现场自电源接入点至总配电箱A之间的线路选用120mm2铜芯电缆线，可以满足要求；现场自电源接入点至总配电箱B-I和B-II之间的线路分别选用95mm2铜芯电缆线，可以满足要求：
3、分路负荷计算：
（一）、配电房A：
（1）第一路采用25mm2铜芯电缆线引至15#楼塔吊单机箱
∑S1＝30（KW）
P＝1.05×（0.7×30÷0.75）＝29.4（KW）
I＝29.4×1000÷1.73÷380＝44.7（A）
总配电A室引入单机箱（A-1）线路选用25mm2铜芯电缆线其持续容许电流为126（A）>44.7（A），可以满足要求。单机箱采用100A配电箱，用电容量可以满足要求。
（2）第二路采用25mm2铜芯电缆线引至16#楼塔吊单机箱
∑S1＝30（KW）
P＝1.05×（0.7×30÷0.75）＝29.4（KW）
I＝29.4×1000÷1.73÷380＝44.7（A）
总配电A室引入单机箱（A-2）线路选用25mm2铜芯电缆线其持续容许电流为126（A）>44.7（A），可以满足要求。单机箱采用100A配电箱，用电容量可以满足要求。
（3）第三路采用50mm2铜芯电缆线引至17#、18#楼塔吊（一台）及现场施工用电二级箱，再从二级配电箱（A-3）内分2路供电，三级箱号为A-3-1、A-3-2，第一路采用25 mm2铜芯电缆线引至17#、18#楼塔吊（一台）单机箱（A-3-1）（100A）；第二路采用25 mm2铜芯电缆线引至施工现场三级箱（A-3-2）（100A）
二级箱（A-3）：
∑S1＝30+40+8.8=78.8（KW）
∑S2＝30（KAW）
P＝1.05×（0.7×78.8÷0.75+30×0.6）＝96.1（KW）
I＝96.1×1000÷1.73÷380＝146.2（A）
总配电A室引入二级箱（A-3）线路选用50mm2铜芯电缆线其持续容许电流为200A>146.2A，可以满足要求。二级箱采用200A配电箱，用电容量可以满足要求。
三极箱（A-3-1）供17#、18#楼塔吊（一台）：
∑S1＝30（KW）
P＝1.05×（0.7×30÷0.75）＝29.4（KW）
I＝29.4×1000÷1.73÷380＝44.7（A）
二级箱（A-3）引入单机箱（A-3-1）线路选用25mm2铜芯电缆线其持续容许电流为126（A）>44.7（A），可以满足要求。单机箱采用100A配电箱，用电容量可以满足要求。

三极箱（A-3-2）供现场施工用电（潜水泵20台，圆盘锯4台直流焊机3台）：（负荷混凝土机械与焊接机械、木工圆盘锯施工时间相对错开）
∑S1＝40+8.8=48.8（KW）
∑S2＝30（KAW）
P＝1.05×（0.7×48.8÷0.75+30×0.6）＝66.7（KW）
I＝66.7×1000÷1.73÷380＝101.5（A）
二级箱（A-3）引入单机箱（A-3-2）线路选用25mm2铜芯电缆线其持续容许电流为126（A）>101.5（A），可以满足要求。单机箱采用100A配电箱，用电容量可以满足要求。
（4）第四路采用50mm2铜芯电缆线引至1#、2#楼钢筋加工场二级箱（负荷为钢筋调直机1台、钢筋切断机2台、钢筋弯曲机2台，钢筋直螺纹2台、钢筋对焊机1台，闪光焊接焊接时避开用电高峰期）
∑S1＝30+6+6+6=48（KW）
∑S2＝75（KAW）
P＝1.05×（0.7×48÷0.75+75×1）＝125.8（KW）
I＝125.8×1000÷1.73÷380＝191.4（A）
总配电A室引入二级箱（A-4）线路选用50mm2铜芯电缆线其持续容许电流为200A>191.4A，可以满足要求。二级箱采用200A配电箱，用电容量可以满足要求。
三极箱（A-4-1）供闪光电焊机：
∑S2＝75（KW）
P＝1.05×（1×75）＝78.75（KW）
I＝78.75×1000÷1.73÷380＝119.8（A）
二级箱（A-4）引入单机箱（A-4-1）线路选用25mm2铜芯电缆线其持续容许电流为126（A）>119.8（A），可以满足要求。
三极箱（A-4-2）供现场施工用电（钢筋调直机1台、钢筋切断机2台、钢筋弯曲机2台，钢筋直螺纹2台）：
∑S1＝30+6+6+6=48（KW）
P＝1.05×（0.7×48÷0.75）＝（KW）
I＝47.04×1000÷1.73÷380＝72.8（A）
二级箱（A-4）引入单机箱（A-4-2）线路选用16mm2铜芯电缆线其持续容许电流为95（A）>72.8（A），可以满足要求。单机箱采用100A配电箱，用电容量可以满足要求。
（二）、配电房B（内分B-I和B-II总箱）：
（1）总箱B-I采用95mm2电缆线引到二级箱B-I-1，二级箱（B-I-1）内分四路引至三级箱B-I-1-1、B-I-1-2、B-I-1-3、B-I-1-4：
①第一路采用25 mm2铜芯电缆线引至19#楼塔吊单机箱（B-I-1-1）
∑S1＝30（KW）
P＝1.05×（0.7×30÷0.75）＝29.4（KW）
I＝29.4×1000÷1.73÷380＝44.7（A）
二级箱（B-I-1）引至单机箱（B-I-1-1）线路选用25mm2铜芯电缆线其持续容许电流为126A>44.7（A），可以满足要求。单机箱采用100A配电箱，用电容量可以满足要求。
②第二路采用25 mm2铜芯电缆线引至20#楼塔吊单机箱（B-I-1-2）；
∑S1＝30（KW）
P＝1.05×（0.7×30÷0.75）＝29.4（KW）
I＝29.4×1000÷1.73÷380＝44.7（A）
二级箱（B-I-1）引至单机箱（B-I-1-2）线路选用25mm2铜芯电缆线其持续容许电流为126A>44.7（A），可以满足要求。单机箱采用100A配电箱，用电容量可以满足要求。
③第三路采用25 mm2铜芯电缆线引至19#楼施工电梯三级箱（B-I-1-3）
∑S1＝44（KW）
P＝1.05×（0.7×44÷0.75）＝43.1（KW）
I＝43.1×1000÷1.73÷380＝65.6（A）
二级箱（B-I-1）引至单机箱（B-I-1-3）线路选用25mm2铜芯电缆线其持续容许电流为126A>65.6（A），可以满足要求。
④第四路采用25 mm2铜芯电缆线引至20#楼施工电梯三级箱（B-I-1-4）
∑S1＝44（KW）
P＝1.05×（0.7×44÷0.75）＝43.1（KW）
I＝43.1×1000÷1.73÷380＝65.6（A）
二级箱（B-I-1）引至单机箱（B-I-1-4）线路选用25mm2铜芯电缆线其持续容许电流为126A>65.6（A），可以满足要求。
（2）总箱B-I采用25mm2电缆线引到二级箱B-I-2（供19#、、20#楼施工现场用电）
∑S1＝15+6.6+8.8+4+7.5=41.9（KW）
∑S2＝30+20=50（KAW）
P＝1.05×（0.7×41.9÷0.75+0.6×50）＝72.6（KW）
I＝72.6×1000÷1.73÷380＝110.4（A）
总箱（B-I）引至二级箱（B-I-2）线路选用25mm2铜芯电缆线其持续容许电流为126A>110.4（A），可以满足要求。
（3）总箱B-I采用16mm2电缆线引到二级箱B-I-3（供生活区、办公区用电）
∑S3＝30（KW）
P＝1.05×（1×30）＝31.5（KW）
I＝31.5×1000÷1.73÷380＝47.9（A）
总箱（B-I）引至二级箱（B-I-3）线路选用16mm2铜芯电缆线其持续容许电流为95A>47.9（A），可以满足要求。
①办公生活区照明用电使用6mm2铜芯电缆线直埋。满足要求。
②其余支线回路参考《电工手册》进行确定。
（4）总箱B-II采用95mm2电缆线引到二级箱B-II-1，二级箱（B-II-1）内分四路引至三级箱B-II-1-1、B-II-1-2、B-II-1-3、B-II-1-4：
①第一路采用25 mm2铜芯电缆线引至13#楼塔吊单机箱（B-II-1-1）
∑S1＝30（KW）
P＝1.05×（0.7×30÷0.75）＝29.4（KW）
I＝29.4×1000÷1.73÷380＝44.7（A）
二级箱（B-II-1）引至单机箱（B-II-1-1）线路选用25mm2铜芯电缆线其持续容许电流为126A>44.7（A），可以满足要求。单机箱采用100A配电箱，用电容量可以满足要求。
②第二路采用25 mm2铜芯电缆线引至14#楼塔吊单机箱（B-II-1-2）；
∑S1＝30（KW）
P＝1.05×（0.7×30÷0.75）＝29.4（KW）
I＝29.4×1000÷1.73÷380＝44.7（A）
二级箱（B-II-1）引至单机箱（B-II-1-2）线路选用25mm2铜芯电缆线其持续容许电流为126A>44.7（A），可以满足要求。单机箱采用100A配电箱，用电容量可以满足要求。
③第三路采用25 mm2铜芯电缆线引至13#楼施工电梯三级箱（B-II-1-3）
∑S1＝44（KW）
P＝1.05×（0.7×44÷0.75）＝43.1（KW）
I＝43.1×1000÷1.73÷380＝65.6（A）
二级箱（B-II-1）引至单机箱（B-II-1-3）线路选用25mm2铜芯电缆线其持续容许电流为126A>65.6（A），可以满足要求。
④第四路采用25 mm2铜芯电缆线引至14#楼施工电梯三级箱（B-II-1-4）
∑S1＝44（KW）
P＝1.05×（0.7×44÷0.75）＝43.1（KW）
I＝43.1×1000÷1.73÷380＝65.6（A）
二级箱（B-II-1）引至单机箱（B-II-1-4）线路选用25mm2铜芯电缆线其持续容许电流为126A>65.6（A），可以满足要求。
（5）总箱B-II采用25mm2电缆线引到二级箱B-II-2（供13、14#楼施工现场用电）
∑S1＝15+6.6+8.8+4+7.5=41.9（KW）
∑S2＝30+20=50（KAW）
P＝1.05×（0.7×41.9÷0.75+0.6×50）＝72.6（KW）
I＝72.6×1000÷1.73÷380＝110.4（A）
总箱（B-II）引至二级箱（B-II-2）线路选用25mm2铜芯电缆线其持续容许电流为126A>110.4（A），可以满足要求。
（6）总箱B-II采用50mm2铜芯电缆线引至3#、4#楼钢筋加工场二级箱（负荷为钢筋调直机1台、钢筋切断机2台、钢筋弯曲机2台，钢筋直螺纹2台、钢筋对焊机1台，闪光焊接焊接时避开用电高峰期）
∑S1＝30+6+6+6=48（KW）
∑S2＝75（KAW）
P＝1.05×（0.7×48÷0.75+75×1）＝125.8（KW）
I＝125.8×1000÷1.73÷380＝191.4（A）
总配电A室引入二级箱（A-4）线路选用50mm2铜芯电缆线其持续容许电流为200A>191.4A，可以满足要求。二级箱采用200A配电箱，用电容量可以满足要求。
三极箱（A-4-1）供闪光电焊机：
∑S2＝75（KW）
P＝1.05×（1×75）＝78.75（KW）
I＝78.75×1000÷1.73÷380＝119.8（A）
二级箱（A-4）引入单机箱（A-4-1）线路选用25mm2铜芯电缆线其持续容许电流为126（A）>119.8（A），可以满足要求。
三极箱（A-4-2）供现场施工用电（钢筋调直机1台、钢筋切断机2台、钢筋弯曲机2台，钢筋直螺纹2台）：
∑S1＝30+6+6+6=48（KW）
P＝1.05×（0.7×48÷0.75）＝（KW）
I＝47.04×1000÷1.73÷380＝72.8（A）
二级箱（A-4）引入单机箱（A-4-2）线路选用16mm2铜芯电缆线其持续容许电流为95（A）>72.8（A），可以满足要求。单机箱采用100A配电箱，用电容量可以满足要求。
三、确定配电设施位置及线路走向。
施工现场临时用电平面图：见附图
四、选择配电箱、开关箱类型、导线截面和电器的类型、规格。
配电导线、开关电器、漏电保护器等规格、型号、数量一览表
名 称
型 号
数 量
备 注
至总配电箱导线
120mm2、180mm2
80m、 20m

A分路支线
50mm2、25mm2
300m、300m

照明支线
16mm2
50m

B分路支线
95mm2、50mm2、25mm2
100m、50m

动力照明综合箱用线
6mm2
1000m
五芯
总闸开关
HS14B（400A）
1个
（侧面操作）
熔断开关
RTO－200、RTO－100
18个、21个
200A、100A
漏电保护器
DE20L-250/4300
9个
200A
漏电保护器
DZ15LE-100
16个
（63A.4极）
漏电保护器
DZ15LE-100
6个
（100A.4极）
漏电保护器
DZ15LE-40
20个
（40A.4极）
漏电保护器
DZ15LE-40
40个
（20A.2极）
现场机械用线
VV 2.5mm2
1000m
五芯
现场灯具用线
VV 1.5mm2
1000m
三芯
室内照明用线
BLX 2.5mm2
1000m

空气开关
HUM10-200/300
10个
200A
空气开关
HUM10-40/430
26个
50A
空气开关
HUM-10-100/430
26个
100A
五、安全用电组织与管理:
1、建立和落实电气值班和巡视检查制度。
2、建立工作许可制度和工作监护制度。
3、建立工作间断、转移和终结制度。
六、电气安装拆除使用安全技术措施：
1、安装、维修或拆除临时用电工程必须由电工完成。电工的等级应同工程的难易程度和技术复杂性相适应。禁止带电作业。
2、电工应遵守安全用电操作规程，并穿戴好个人保护用品。
3、其它用电专业人员，使用设备前必须按规定穿戴和配备好相应的劳动保护用品，并检查电气装置和保护设施是否完好。严禁设备带病运转。
4、停用的设备必须拉闸断电，锁好开关箱。
5、用电人员应负责保护所有设备和负荷线，保护零线和开关箱。发现问题，及时报告解决。
6、搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
七 、安全用电技术措施：
1、配电室应保持很好的通风，经常检查与测量负荷的变化情况，防止过负荷运转，特别应注意对引线、套管、闸刀开关、漏电保护装置的检查，并做好“五防一通”，并配备安全防护用品和消防器材，安全警示牌标志，配电房需要有足够的操作空间。
2、现场采用“三相五线”制配电，采用TN—S保护系统，现场电箱全部采用省市推荐的产品，并同专职电工按部颁标准要求进行统一的架设。
3、各作业班组必须严格遵守工地用电安全操作规程，任何人不得随意接线或拆除用电线路，如须移动等原因，必须由工地专职有电工证的电工进行迁移和防护。
4、现场的施工用电线路的导线必须采用绝缘性能良好的电缆线，并由电工按部颁标准的要求架设好，严禁使用花线、或塑料胶质线和放置在地面上乱拉乱扯，保证导线无老化、不破损、无漏电现象。线路均应用瓷瓶绝缘，电线穿过墙时先埋设硬质管、从管内穿过。照明、动力线路应分开架设，不许混用。
5、电工在班前必须检查漏电保护器是否还正常工作，各条线路是否安全可靠，上班时应密切配合和指导各班组做好正确使用施工用电的各项工作，下班后应做好拉闸加锁等工作，夜间施工时应按要求配备足够的施工现场照明，雨后必须认真结整个施工现场用电量进行全面的检查。配电箱不能有露天放置，应加以履盖采取防雨措施。对现场的用电发现问题时应及时进行整改，确保用电的安全。
6、安装、维修、拆除临时用电设施均应由专职电工完成；电工的等级应同临时用电工程的难易程度和技术复杂性相适应，禁止带电作业。
7、电工应遵守安全用电操作规程，并穿戴好个人安全防护用品。
8、其它用电专业人员，使用设备前必须按规定穿戴好、配备好相应的劳动保护用品，并检查电气装置、保护设施是否完好，严禁设备带病作业。
9、停用设备必须拉闸断电，锁好开关箱。
10、用电人员应负责保护所用的设备、负荷线路、保护零线、开关箱，发现问题应及时报告电工或施工管理人员。
11、搬迁、移动用电设备时，必须经电工切断电源并作妥善处理后再进行。
八、电气防火安全措施：
1、现场材料的堆放应整齐，做到道路畅通，在易燃材料的堆场的显眼处设置灭火器和警示牌。
2、严禁工人在模板加工区吸烟、使用明火，预防失火引起火灾，木工班应经常做好施工场所的清理，对刨花、碎木料应及时清运干净。
3、在进行电焊、气割时应按规范操作，并应离易燃易爆材料较运才能操作。
4、施工现场的塔吊、施工井架等机械、机具应按要求设置防雷措施，预防产生雷击着火。
5、总配电室做到“五防一通”，配备干粉灭火器、砂箱；并挂警示牌。
6、配电箱、开关箱周围不得堆放易燃易爆和强腐蚀性物品，不得使用明火，并设警示牌。
7、选用绝缘强度合格，防护方式、通风方式合乎要求的电气设备。
8、合理使用设备，防止人为地造成设备及导线的机械损伤，漏电短路、通风道的堵塞，防护装置的损坏等。
9、导线的接点要接触良好，以防过热，铜、铝导线连接时应防止电化腐蚀。
10、做好重复接地电阻的检测及复测工作。
九、防雷接地措施：
总配电室的工作接地和保护零线接地线采用25mm2多股铜芯线，接地体直接利用建设方供电局的接地网。配电箱的重复接地采用16mm2多股铜芯线，接地体采用与桩基础钢筋相连。塔吊、施工电梯防雷采用40×4镀锌扁钢与基础钢筋焊接连为一体。
十、临时用电验收：临时用电布置安装完毕后，项目部组织验收，合格后报公司安全部门验收并签字盖章。手续完整后方可启用。
十一、临时用电档案：临时用电验收后，应建立用电档案，其内容包括：
1、 临时用电施工专项方案
2、 修改用电施工专项方案的资料
3、 技术交底资料
4、 临时用电检查验收表
5、 电气设备用电记录
6、 接地电阻测定记录表
7、 定期检（复）查表
8、 电工维修工作记录

精品word文档可以编辑（本页是封面）

【最新资料 Word版 可自由编辑！！】

第 20 页 共 20 页
