高压旋喷桩施工技术交底

一、施工准备
1.人员配备
本段旋喷桩由中交一公局兰渝铁路LYS-12标项目经理部第三分部组织施工。每个工区配备现场负责人1名，技术负责人1名，测量人员3名，试验员1名，材料员1名，各工点配备技术人员1名，质检员1名，安全员1名，根据施工进度情况及作业面展开情况配备足够的机械操作人员及其他作业人员。
2.机械配备
为了满足施工需要，确保施工质量，各工点根据施工进度及现场实际情况配备装载机各1台，自卸汽车2台，空压机2台，吊车1台，各种机械相互配合作业，并将弃土运至指定的弃土场。在施工过程中根据具体施工情况另行调配机械。
3.技术准备
施工前现场技术员应熟悉旋喷桩施工规范及相关图纸，并根据各工点实际情况对施工作业人员进行技术交底。施工指南及规范有：
《建筑地基处理技术规范》（JGJ79-2002）
《客货共线铁路桥涵施工技术指南》（TZ203-2008）
《铁路桥涵施工质量验收标准》（TB10415-2003 J286-2004）

二、施工工艺
1.施工工艺流程：

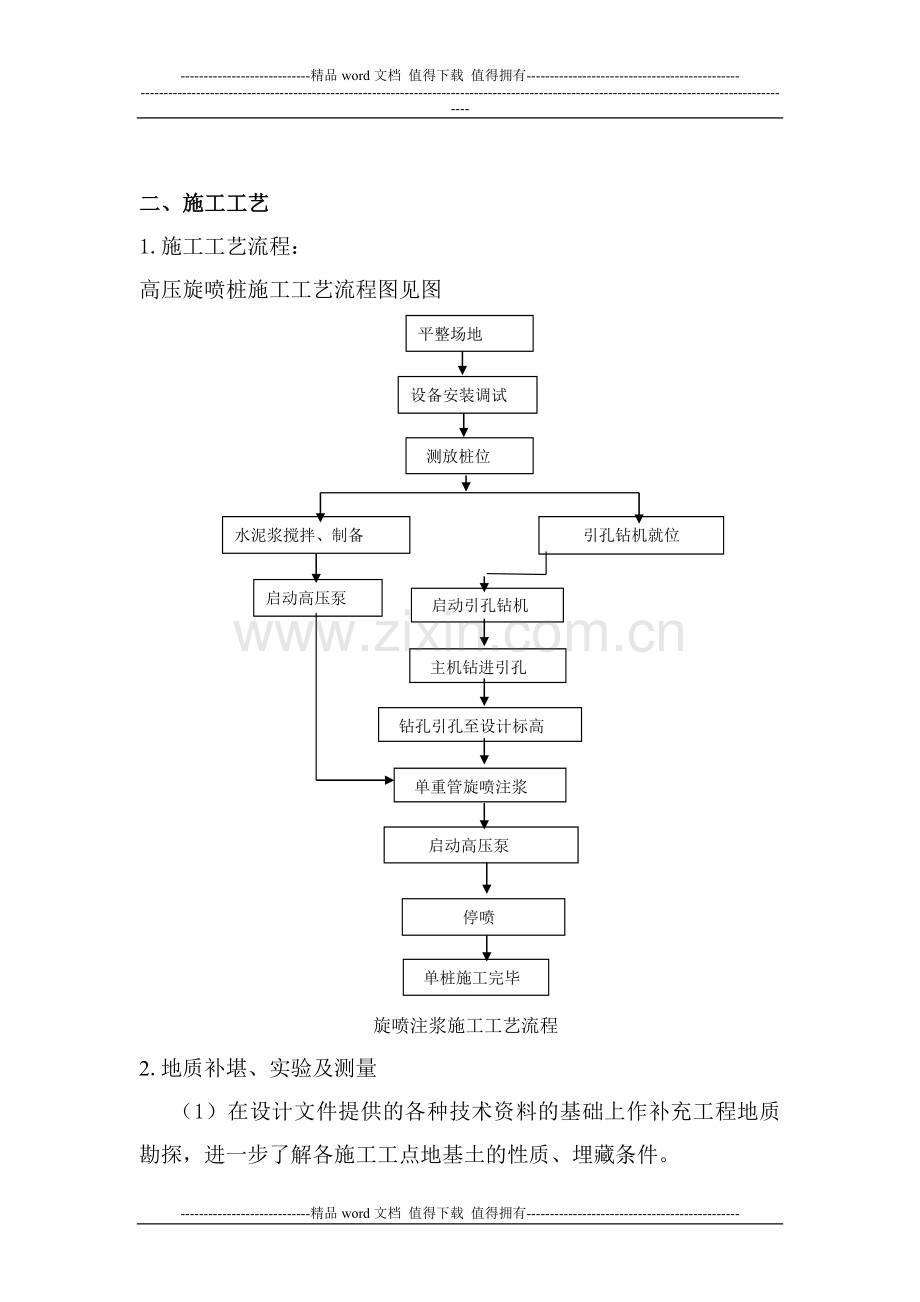

高压旋喷桩施工工艺流程图见图
平整场地

设备安装调试

测放桩位

水泥浆搅拌、制备
引孔钻机就位

启动高压泵

启动引孔钻机

主机钻进引孔

钻孔引孔至设计标高

单重管旋喷注浆

启动高压泵

停喷

单桩施工完毕

旋喷注浆施工工艺流程

2.地质补堪、实验及测量
（1）在设计文件提供的各种技术资料的基础上作补充工程地质勘探，进一步了解各施工工点地基土的性质、埋藏条件。
（2）准备充足的水泥加固料和水。水泥的品种、规格、出厂时间经试验室检验符合国家规范及设计要求,并有质量合格证。严禁使用过期、受潮、结板、变质的加固料。水泥为425号普通硅酸盐水泥。水要干净，酸碱度适中，PH值在5～10之间。
（3）根据补充勘探资料，在选择的试验工点加固范围内的各代表性地层用薄壁取土器采取必需数量的原状土送试验室，对取得的土样在进行试验之前应妥善保存，使土样的物理和化学性能尽可能保持不变。
（4）室内配合比试验。根据设计要求的喷浆量或现场土样的情况，按不同含水量设计并调整几种配合比，通过在室内将现场采取的土样进行风（烘）干、碾碎，过2～5mm筛的粉状土样，按设计喷浆量、水灰比搅拌、养护、力学试验，确定施工喷浆量、水灰比。一般水灰比可取1.0～1.5。为改善水泥土的性能、防沉淀性能和提高强度，可适当掺入木质素磺硫钙、石膏、三乙醇胺、氯化钠、氯化钙、硫酸钠、陶土、碱等外掺剂。若试验之前土样的含水量发生了变化，应调整为天然含水量。
（5）试桩试验。根据室内试验确定的施工喷浆量、水灰比制备水泥浆液在试验工点打设数根试桩，并根据试桩结果，调整加固料的喷浆量，确定搅拌桩搅拌机提升速度、搅拌轴回转速度、喷入压力、停浆面等施工工艺参数。
（6）推土机、挖掘机配合自卸汽车清除地表0.3m厚的种植土，杂物，并将原地面按设计要求整平，填出路拱。根据施工现场实际情况，施作临时排、截水设施，并在施工范围以外开挖废泥浆池以及施工孔位至泥浆池间的排浆沟。
（7）按设计要求完成施工放样，用木桩定出桩位，用白石灰作出明显标识。
3.施工工艺
（1）钻机定位：移动旋喷桩机到指定桩位，将钻头对准孔位中心，同时整平钻机，放置平稳、水平，钻杆的垂直度偏差不大于1.5%。就位后，首先进行低压（0.5MPa）射水试验，用以检查喷嘴是否畅通，压力是否正常。
（2）制备水泥浆：桩机移位时，即开始按设计确定的配合比拌制水泥浆。首先将水加入桶中，再将水泥和外掺剂倒入，开动搅拌机搅拌10～20分钟，而后拧开搅拌桶底部阀门，放入第一道筛网（孔径为0.8mm），过滤后流入浆液池，然后通过泥浆泵抽进第二道过滤网（孔径为0.8mm），第二次过滤后流入浆液桶中，待压浆时备用。
（3）插管：当采用旋喷注浆管进行钻孔作业时，钻孔和插管二道工序可合而为一。当第一阶段贯入土中时，可借助喷射管本身的喷射或振动贯入。其过程为：启动钻机，同时开启高压泥浆泵低压输送水泥浆液，使钻杆沿导向架振动、射流成孔下沉；直到桩底设计标高，观察工作电流不应大于额定值。三重管法钻机钻孔后，拔出钻杆，再插入旋喷管。在插管过程中，为防止泥砂堵塞喷嘴，可用较小压力（0.5～1.0MPa）边下管边射水。
（4）提升喷浆管、搅拌：喷浆管下沉到达设计深度后，停止钻进，旋转不停，高压泥浆泵压力增到施工设计值（20～40MPa），坐底喷浆60s后，边喷浆，边旋转，同时严格按照设计和试桩确定的提升速度提升钻杆，旋喷过程中，拆卸钻杆后继续旋喷时，应控制与前段搭接100mm以上。
（5）桩头部分处理：当旋喷管提升接近桩顶时，应从桩顶以下1.0m开始，慢速提升旋喷，旋喷数秒，再向上慢速提升0.5m，直至桩顶停浆面。当喷头提升到设计高程时，应进行1-2min的低压补浆（5MPa），消除桩顶因浆液析出的凹穴。
（6）若遇砾石地层，为保证桩径，可重复喷浆、搅拌：按上述4～6步骤重复喷浆、搅拌，直至喷浆管提升至停浆面，关闭高压泥浆泵（清水泵、空压机），停止水泥浆（水、风）的输送，将旋喷浆管旋转提升出地面，关闭钻机。
（7）清洗：向浆液罐中注入适量清水，开启高压泵，清洗全部管路中残存的水泥浆，直至基本干净。并将粘附在喷浆管头上的土清洗干净。
（8）移位：移动桩机进行下一根桩的施工。
（9）补浆：喷射注浆作业完成后，由于浆液的析水作用，一般均有不同程度的收缩，使固结体顶部出现凹穴，要及时用水灰比为1.0的水泥浆补灌。
二、高压旋喷桩施工操作要求
1.加强施工机械设备准备，钻机提升所用电动机应能保证钻杆顺利提升，钻杆旋转所用电机能保证钻杆顺利按正常匀速旋转，防止出现卡钻和堵管现象。
2.作好材料准备和现场其它准备工作，主要准备42.5级普通硅酸盐水泥, 对进场水泥作好检验,质量要满足试桩材料要求。现场所用搅拌桶、电动机及相关施工工具安装调试完好，比重仪、钢尺和垂球等检查仪器准备好，确保能顺利施工。
3.加强施工过程控制，开钻前检查钻杆的垂直度和钻杆长度满足钻孔深度，钻孔要超钻50cm，孔底注浆稳定一段时间并由现场值班技
术人员检查后才能上提，认真监督提升速度和旋转速度，出现卡钻后要重新下钻注浆，确保整个施工处于可控状态。 旋喷桩桩底须嵌入＜14-1W3＞强风化泥岩夹砂岩不小于0.5m。
三、质量检验
1.所用的水泥、粉煤灰和粗细骨料品种、规格及质量符合设计要求；
2.旋喷桩的布置范围、数量和形式必须符合设计要求；水泥浆配合比必须符合设计要求；高压旋喷桩的施工必须符合设计和施工技术方案的要求。
3.桩体强度应符合设计要求
4.每根桩的投料量不得少于设计灌注量。
5.高压旋喷桩按复合地基设计时，处理后的复合地基承载力、变形模量应满足设计要求；按柱桩设计时，处理后的单桩承载力应满足设计要求。
6.其他质量检测项目
序号
项目
允许偏差
检 验 方 法
1
桩位中心
50 mm
测 量
2
桩径
-50m
3
桩长
+100,0mm
4
桩体垂直度
1.5%
四、安全和环保措施
1.安全措施
(1)临时用电工程的安装，维修和拆除，均由经过培训并取得上岗证的电工完成，非电工不准进行电工作业。
(2)配电箱要能防雨，箱内不得存放杂物并设门加锁，专人管理。
(3)各类电气开关和设备的金属外壳，均要设接地或接零保护。
(4)现场架设的电力线，不得使用裸导线，临时敷设的电线路不准挂在导电的现场物体上，必须安设绝缘支承物。
（5）起重机作业时，人员应站在安全半径之外，指挥人员必须站在吊车司机可以看到的安全地点，并明确规定指挥联络信号。当风力大于4级时，应停止作业。
(6)施工区域应设警示标志，严禁非工作人员出入。
(7)施工中应对机械设备进行定期检查、养护、维修。
(8)为保证施工安全，现场应有专人统一指挥，并设一名专职安全员负责现场的安全工作，坚持班前进行安全教育制度。
（9）挖掘机、装载机、吊车等机械作业范围内如有高压线、管线等，应尽可能避免机械化作业或派专人指挥监控作业。
（10）运输车辆不得超速、超载、超限，不得人货混载，驾驶室不得超定员搭乘；自卸式汽车翻斗内严禁载人。
(11)高压旋喷桩施工时应有明显的分区作业指示标牌。施工场地狭小、行人和机械作业繁忙地段应设临时交通指挥员。
（12）高压旋喷桩施工应进行现场调查，应了解施工范围地质及地下埋设的各种管线、电缆、光缆等情况并与相关部门联系，制定合理安全技术和环境保护措施。
2.环保措施
(1)开工前对全体职工进行环保知识教育，环境保护技术措施、技术交底，加强环保意识和以明确环保工作的重大意义。积极主动地参与环保工作，自觉遵守国家和当地环保各项规章制度。
(2)项目经理部建立环保管理工作机构，制定环保工作计划和措施，自觉接受环保部门、地方政府对工地环保工作的监督、检查。
(3)本分项工程环保的重点为：水资源的利用与排放、临时用地的使用、工地保洁、材料漏失。废弃物的处理、噪声防护。控制排污等。
(4)临时设施的布置必须符合当地环保部门的要求，生产及生活区搭设在少占耕地的同时，注意对水资源的保护，污水的排放要经过处理，生产及生产垃圾进行集中处理。
(5)施工作业中对沿线村道及引线必须进行保洁，运输车辆必须按规定的行驶路线运输作业，路过居民区时应慢速行驶，尽可能的避免震动和噪声，材料运输过程中应有避免发生抛、洒、滴、漏的防护措施，必要时采用覆盖措施。干燥季节湿度较小时，应对沿线道路进行洒水，防止尘土飞扬造成对周围环境的污染。
(6)在距居民区较近的区域施工中尽可能避免夜间施工，处理好与地方及当地居民之间的矛盾，建立友好的睦邻关系，防止噪声扰民的发生。
(7)工程竣工后应对临时用地部分进行处理，对占用农田的临时用地必须进行复耕还田处理，其余山地及坡地进行绿化，保持原来的自然景观。
(8)做到文明施工。随时处理和清运施工过程中产生的垃圾和废弃物，做好工完场清，不留死角。
(9)施工中溢出的浆液应设置回收处理设施，防止污染环境。
（10）高压旋喷桩施工时，清理输送管、输送泵和其他机械设备的废水、废油等有害物质，不得直接排放到河流、池塘或其他水域中，也不得倾卸在饮用水源附近的土地上，防止污染水源和土壤。

交底内容：高压旋喷在施工技术交底
交底地点：
交 底 人
接 底 人：

交底时间：
