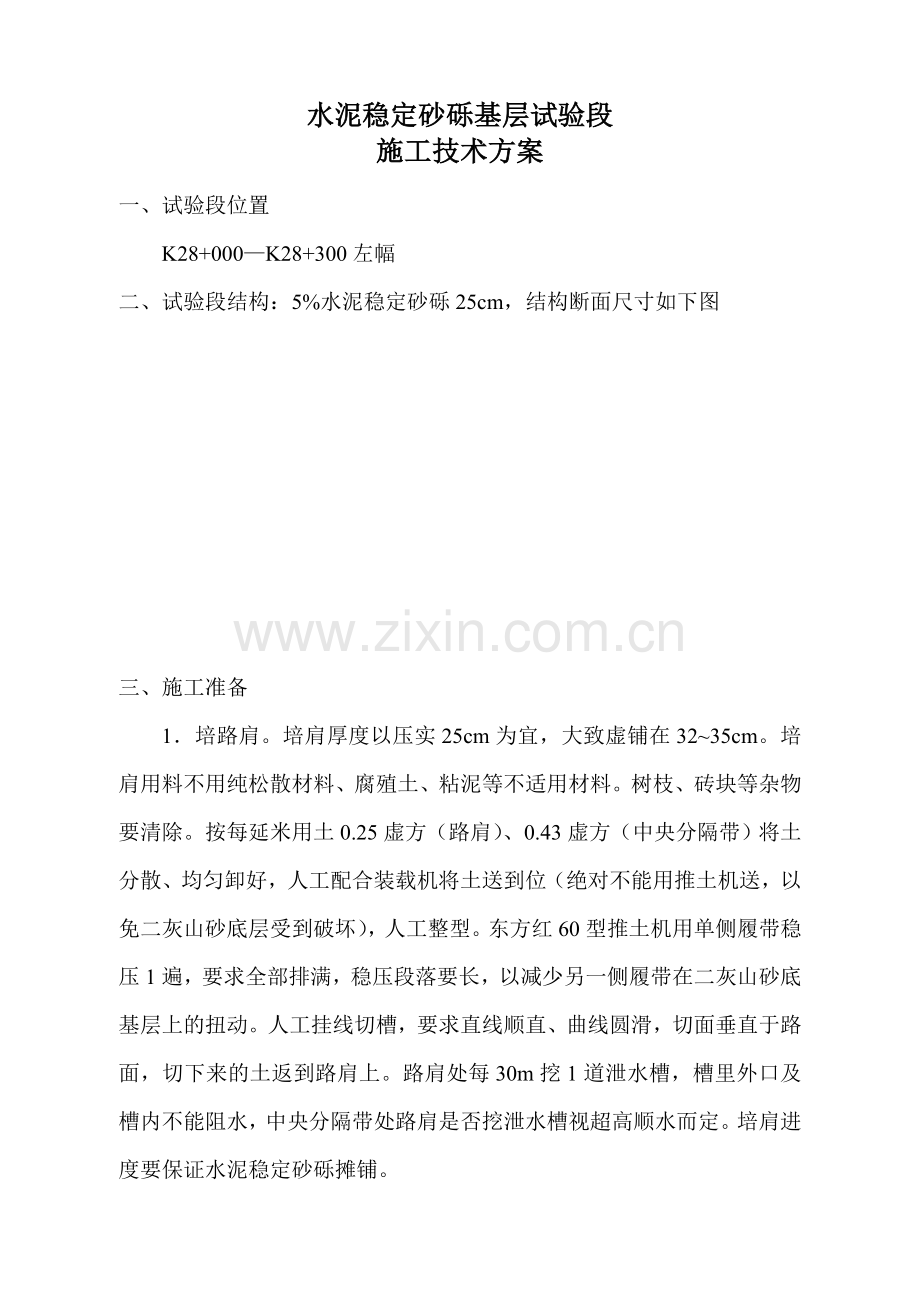

水泥稳定砂砾基层试验段施工技术方案.doc

水泥稳定砂砾基层试验段
施工技术方案
一、试验段位置
K28+000—K28+300左幅
二、试验段结构：5%水泥稳定砂砾25cm，结构断面尺寸如下图

三、施工准备
1．培路肩。培肩厚度以压实25cm为宜，大致虚铺在32~35cm。培肩用料不用纯松散材料、腐殖土、粘泥等不适用材料。树枝、砖块等杂物要清除。按每延米用土0.25虚方（路肩）、0.43虚方（中央分隔带）将土分散、均匀卸好，人工配合装载机将土送到位（绝对不能用推土机送，以免二灰山砂底层受到破坏），人工整型。东方红60型推土机用单侧履带稳压1遍，要求全部排满，稳压段落要长，以减少另一侧履带在二灰山砂底基层上的扭动。人工挂线切槽，要求直线顺直、曲线圆滑，切面垂直于路面，切下来的土返到路肩上。路肩处每30m挖1道泄水槽，槽里外口及槽内不能阻水，中央分隔带处路肩是否挖泄水槽视超高顺水而定。培肩进度要保证水泥稳定砂砾摊铺。

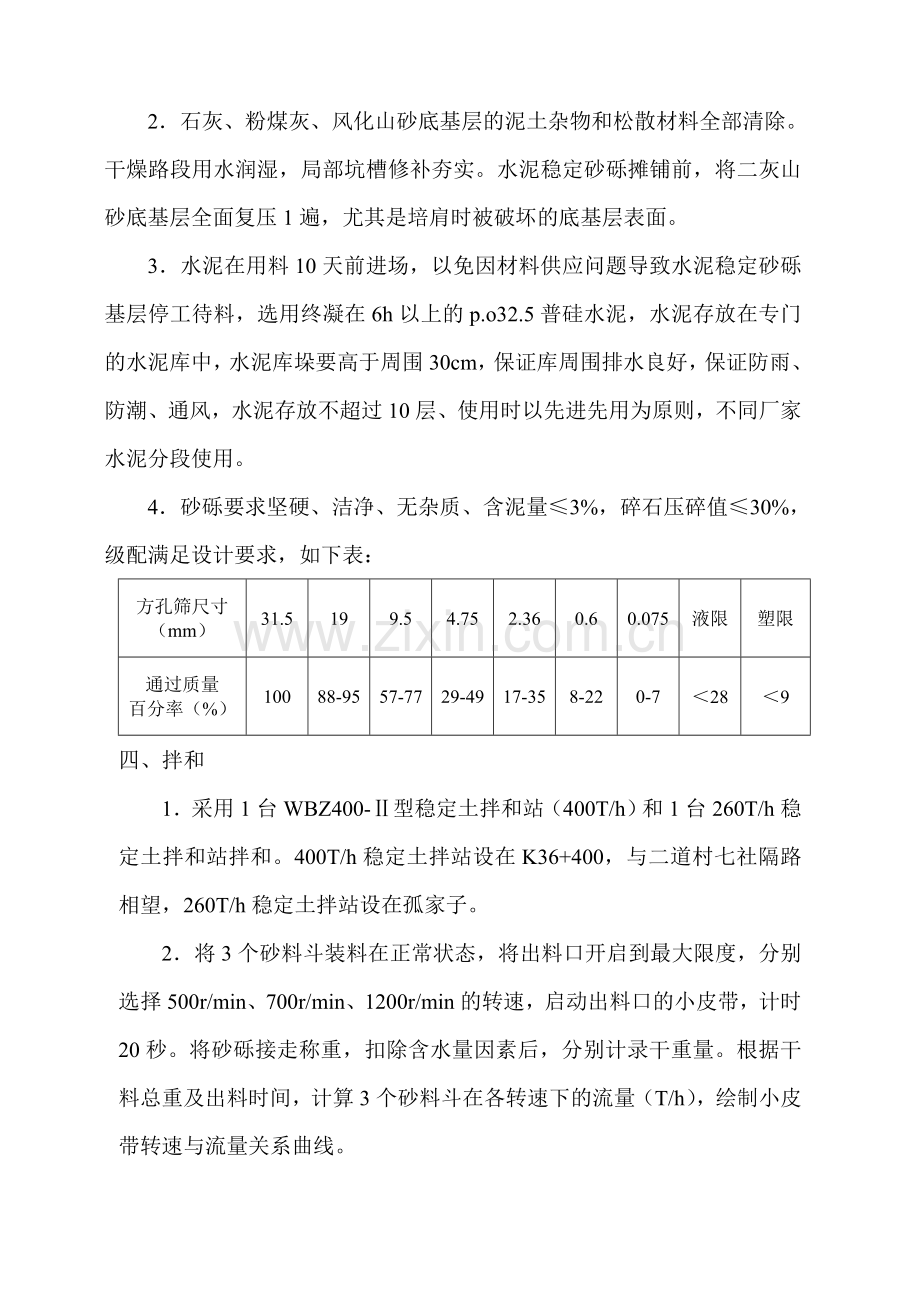

2．石灰、粉煤灰、风化山砂底基层的泥土杂物和松散材料全部清除。干燥路段用水润湿，局部坑槽修补夯实。水泥稳定砂砾摊铺前，将二灰山砂底基层全面复压1遍，尤其是培肩时被破坏的底基层表面。
3．水泥在用料10天前进场，以免因材料供应问题导致水泥稳定砂砾基层停工待料，选用终凝在6h以上的p.o32.5普硅水泥，水泥存放在专门的水泥库中，水泥库垛要高于周围30cm，保证库周围排水良好，保证防雨、防潮、通风，水泥存放不超过10层、使用时以先进先用为原则，不同厂家水泥分段使用。
4．砂砾要求坚硬、洁净、无杂质、含泥量≤3%，碎石压碎值≤30%，级配满足设计要求，如下表：
方孔筛尺寸（mm）
31.5
19
9.5
4.75
2.36
0.6
0.075
液限
塑限
通过质量
百分率（%）
100
88-95
57-77
29-49
17-35
8-22
0-7
＜28
＜9
四、拌和
1．采用1台WBZ400-Ⅱ型稳定土拌和站（400T/h）和1台260T/h稳定土拌和站拌和。400T/h稳定土拌站设在K36+400，与二道村七社隔路相望，260T/h稳定土拌站设在孤家子。
2．将3个砂料斗装料在正常状态，将出料口开启到最大限度，分别选择500r/min、700r/min、1200r/min的转速，启动出料口的小皮带，计时20秒。将砂砾接走称重，扣除含水量因素后，分别计录干重量。根据干料总重及出料时间，计算3个砂料斗在各转速下的流量（T/h），绘制小皮带转速与流量关系曲线。
400T/h稳定土拌站
序号
试 验 项 目
小 皮 带 转 速
备 注
500r/min
700r/min
1200r/min

1
20秒湿砂砾重（T）
0.93
1.29
2.20

2
砂砾含水量（平均，%）
4.7
5.6
4.5

3
砂砾干重量（T）
0.89
1.22
2.11

4
流量（T/h）
160.2
219.6
379.8

260T/h稳定土拌站
序号
试 验 项 目
小 皮 带 转 速
备 注
500r/min
700r/min
1200r/min

1
20秒湿砂砾重（T）
0.605
0.846
1.447

2
砂砾含水量（平均，%）
4.6
4.3
4.2

3
砂砾干重量（T）
0.578
0.811
1.389

4
流量（T/h）
104.0
146.0
250

转速与流量关系曲线
水泥出料速度12T/h
相应砂砾出料速度为228T/h
400T/h拌站小皮带转速应为650r/min左右
260T/h拌站小皮带转速应为1100r/min左右
试验段开工后，再用EDTA确定检测水泥剂量进行校核。
3．3个砂砾斗上方设置孔径3cm的筛网，用人工及时清除超径颗粒。
4．分别用1台ZL50型装载机上料，要勤上、少上。即要保证料斗上方有一定存料量，又不能发生积压不下料的情况。
5．拌和含水量6.8~7.8%，高于最佳含水量1~2%，在拌和站检测现场。
6．混合料从拌和均匀到压实成型的时间控制在2h内。
7．拌和均匀，保证水泥及砂砾出料流量均衡、连续。
8．拌和均匀的混合料中不能有3cm以上砾石，避免粗、细集料离析现象。
9．发电机、水泵、拌和及配套设备及时保养，保证状态完好。
10．试验段施工完毕后，校核水泥消耗总吨数，校正拌和系统运转。
五、运输
采用30台FAW15T自卸汽车运输，每辆车配备苫布，运输时盖好苫布，以达到保温、防雨、防尘的目的，从加水拌和至碾压成型控制在2h以内。在试验段施工过程中，记录车辆重车和空车的运行时间、运行速度，计算合理的车辆配备数量。
六、摊铺整形
1．虚铺系数确定方法
分别按1.20、1.27、1.33设置3段试验区，每段长100m，每段试验区选择2个断面，每个断面左、中、右（单幅）3点，分别记录虚铺厚度和压实厚度，各点的真正虚铺系数=各点的虚铺厚度÷各点的压实厚度，最后取平均值做为该试验段的虚铺系数试验成果。
序
号
分 层
摊 铺
虚铺系数1.20
虚铺系数1.27
虚铺系数1.33
备 注
压实厚度
cm
虚铺厚度cm
压实厚度cm
虚铺厚度cm
压实厚度cm
虚铺厚度cm
1
上层
10.0
12.0
10.0
12.7
10.0
13.3
按高程
控制
2
下层
15.0
18.0
15.0
19.0
15.0
20.0
按厚度
控制
2、摊铺及压实方法
①下层15cm用1台D85型推土机按挂线虚铺厚度摊铺，2台东方红60型推土机稳压1遍，2台YZ18T振动压路机碾压2遍，1台PY160型平地机刮平
②上层10cm用1台12.5m自动找平沥青砼摊铺机摊铺，摊铺机按高程标高钢丝行走，2台CA25型振动式压路机碾压和1台18~21T静式光轮压路机振压2遍，静压1遍。支持钢丝的支柱钢筋间距10m，用2台精密水准仪测量控高钢丝高程，高于设计2cm，基准线尽量靠边熨平板，减少厚度增量，保证每根台杆与路中线距离相等。
③通过试验段确定压实机械的选择和组合，确定压实的顺序、速度和遍数。
④将培肩同时碾压，压实度≥90%。
⑤保证基层表面上层平整度的措施
A．保证整平板前的混合料的高度不变。
B．保证螺旋分料器有80%的时间在工作状态
C．减少停机/开动次数，避免运料卡车碰撞摊铺机。
D．取上层10cm的摊铺厚度。
E．经常检验标高钢丝和调整传感器。
七、早期养护
1．塑料薄膜覆盖养生7天，塑料薄膜搭接10cm，用石块压好。
2．7天以后洒水养生，水均匀洒布，在养生期间保持混合料表面湿润为准，不能有薄层积水，不能用水管直接冲水养生。
3．7天养生期内封闭交通，其余养生期内只准许养生车辆上路。
4．上路车辆缓慢行驶，不能在混合料压实面上调头和急刹车。
八、质量标准
序号
检查项目
施工控制
完工验收
检查方法（每车道）
1
压实度（%）
≥98
≥98
灌砂法，1处/100m
2
平整度（mm）
≤5
≤8
3m直尺，1处×10尺/100m
3
纵断高程（mm）
＋3，－5
＋5，－10
水准仪，1个断面/50m
4
宽度（m）
≤11.65，≥11.40
≥11.37
钢尺，1断面/50m
5
厚度（cm）
≥24.5
≥24.2
尺量，1点/200m
6
横坡（%）
±0.3
±0.3
水准仪，1个断面/500m
7
强度（Mpa）
≥0.7
≥0.7
7d无侧限抗压强度，1组/180（2000m²）
九、质量目标
优良
水泥稳定砂砾基层施工工艺框图
时间控制
配备苫布
完工验收
养生及防护
时间控制
人员准备
配备苫布
压实度检测
CA25型压路机关闭振动碾压1遍
人工配合找平轮迹
压实度跟踪检测
时间控制
18-21T静式光轮压路机碾压1遍
测量校核高程
CA25型振动压路机弱振1遍，强振2遍
挂线基准钢丝
15T自卸汽车运输
PY160型平地机刮平下层15cm
2台YZ18A型振动式压路机碾压2遍
1台D85型推土机摊铺下层15cm
2台东方红60型推土机稳压1遍
时间控制
测量挂线
15T自卸汽车运料
拌和流量标定
400T/h、260T/h稳定土拌和设备拌和
混合料试验
二灰山砂下承层准备
培路肩
技术交底
设备安装、调试
材料试化验
12.5m自动找平沥青砼摊铺机摊铺上层10cm
原材料进场
原材料防护

下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭!

最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。

致谢词2

在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的

感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。

谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。
开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“***”，希望大家能记住我，因为被别人记住是一件幸福的事！！
）查看更多与本文《高中生开学自我介绍》相关的文章。

精品word文档可以编辑（本页是封面）

【最新资料 Word版 可自由编辑！！】

精品word文档可以编辑（本页是封面）

【最新资料 Word版 可自由编辑！！】
