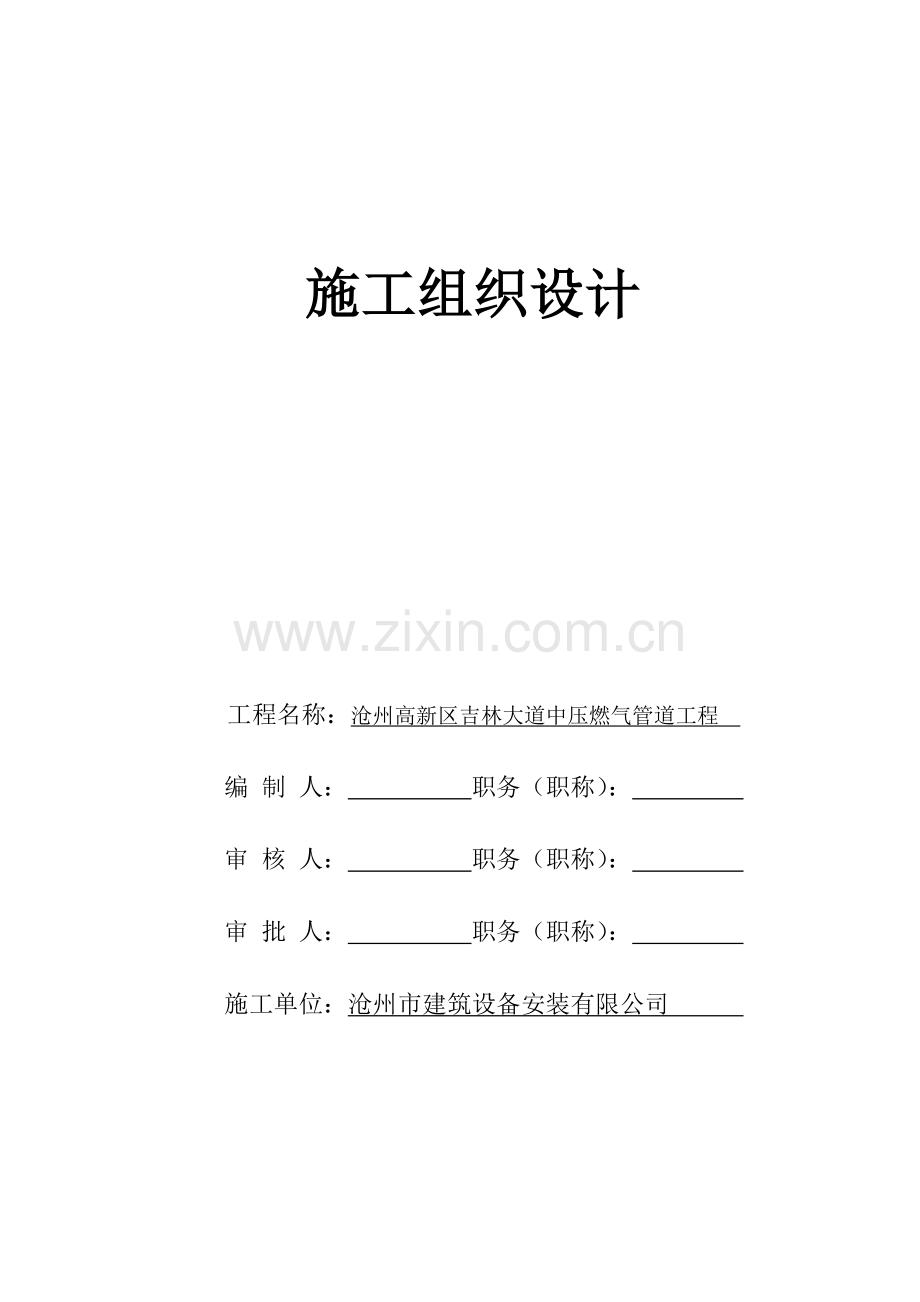

高新区吉林大道中压施工组织设计.doc

施工组织设计

工程名称：沧州高新区吉林大道中压燃气管道工程

编 制 人： 职务（职称）：

审 核 人： 职务（职称）：

审 批 人： 职务（职称）：

施工单位：沧州市建筑设备安装有限公司

目 录
一、工程概况
1、工程概况
二、编制依据及原则
1、编制依据 2、编制原则
三、施工准备
1、施工组织准备
四、施工部署
1、施工进度计划
2、工程质量管理目标
3、施工流水段的划分及施工程序
五、施工工期及保证措施
1、工期目标 2、工期保证措施
六、施工平面布置
1、施工现场平面布置原则
七、主要分项工程的施工方案及技术措施
1、燃气工程中的土方工程主要包括沟槽的开挖、管基的处理、回填及路面恢复、警示带敷设、路面标志设置等内容
2、聚乙烯（PE）燃气管道连接
3、非开挖定向牵引
4、管道气压试验
八、工程质量目标及保证措施
1、工程质量目标
2、工程质量保证措施
九、安全保证措施
十、现场文明施工措施

一、工程概况
本工程为沧州高新区天然气利用工程---吉林大道中压燃气管道工程。工程包括SDR17.6系列PE100de160中压燃气管道约2000米；设计压力为0.4MPa；其中定向钻部分采用SDR11系列PE100de110约100米。施工图由重庆市川东燃气工程设计研究院设计。
二、 编制依据及原则
1、编制依据
1.1、本工程的全部施工图纸以及所需的标准图。
1.2、《城镇燃气输配工程施工及验收规范》CJJ33——2005；
1.3、《城镇燃气设计规范》GB50028——2006；
1.4、《燃气用埋地聚乙烯（PE）管道系统第1部分：管材》GB15558.1-2003
1.5、《燃气用埋地聚乙烯（PE）管道系统第1部分：管材》GB15558.2-2005
1.6、《燃气用聚乙烯管道焊接技术规程》（TSGD2002-2006）
1.7、《聚乙烯燃气管道工程技术规程》（CJJ63-2008）
1.8、《油气输送管道穿越工程设计规范》（GB50423-2007）
1.9、《城镇燃气技术规范》（GB50494-2009）
-------（依据规范按施工图设计说明一一列出）
2、编制原则
依据业主及设计的要求结合本工程的实际情况及特点，按以下原则编制本工程施工组织设计。
2.1、服从业主的安排和指挥，按合同规定履行责任和义务，以业主的满意为努力方向。
2.2、积极配合接受监理工程师及质量监督部门的监督检查，向业主交出满意的产品，履行对工程质量的承诺，确保工程质量目标的实现。
2.3、合理安排施工工期，结合各单位工程的特点，采取分段流水作业，使工程施工紧张、均衡、安全、文明、有序的进行，保证本工程按期交工。
三、 施工准备
1、技术准备
1.1、熟悉施工图纸及各种文件、规范、标准等，进行图纸自审、会审，作好图纸自审、会审记录。
1.2、经过会审和技术交底的图纸编制的施工组织设计，采取“三级制”进行技术交底。即：项目技术负责人→施工员→班组长，进行交底时要细致周全，结合具体操作部位，关键部位的质量要求，操作要点及注意事项交底。
四、 施工部署
1、施工进度计划目标
本工程按照建设单位的要求结合我单位的施工力量和技术素质等实际情况，本工程计划2012年 03 月 1 日开工到 2012年 03 月 31 日竣工，总工期 31 天。
2、工程质量管理目标
天然气工程的施工质量至关重要，我公司决心将这一工程重点来管理。取保该工程达到一个高标准的合格工程。
3、施工流水段的划分及施工程序
3.1、根据本工程的实际情况，我们采用平行流水和立体交叉的施工方法，分段进行施工。
3.2施工程序：测量放线→挖管沟→清沟底→焊接地下管线→部分回填→放警示带→吹扫、强度和严密性试验→夯填→二次夯填→竣工验收
五、 施工工期及保证措施
1、工期保证措施
在保证工期质量和安全的前提下，加快施工进度，保证工期，我们在施工时采取以下措施：
1.1、现场管理上，选派素质好、纪律严、技术精的管理班子，都具备强有力的管理能力和业务水平，能够及时解决施工现场出现的问题。
1.2、合理组织劳动力，保证工程的劳动力需求，需要哪种工种上哪种，什么时候需要什么时候到，保证工程的施工进度。
1.3、及时正确的编写好当日的施工计划、劳动力需求量、机械设备、周转工具和材料的使用计划，确保工作的连续性。
六、 施工平面布置
1、施工现场平面布置原则
以服从实现整个工程各项管理目标为原则，合理布置，科学管理。
2、施工临时用电由自备发电机接电。因施工区很小，为施工方便，材料当天从预备库房运送到施工场地，做好保护工作。
七、 主要分项工程的施工方案及技术措施
1、燃气工程中的土方工程主要包括沟槽的开挖、管基的处理、回填及路面恢复、警示带敷设、路面标志设置等内容。
1.1、沟槽的断面形式，根据土壤性质，地下水文资料，管道埋深、地上地下建筑物位置等情况确定挖成直槽、梯形槽、混合槽和联合槽。一般情况下挖成直槽。
1.2、沟槽宽度 沟槽宽度应根据现场实际情况、管道敷设方法及管径确定，也可按照下表确定：
项目
尺 寸
管道公称直径/mm
50～80
100～200
250～350
400～450
500～600
700～800
900～1000
1100～1200
1300～1400
沟底宽度/m
0.6
0.7
0.8
1.0
1.3
1.6
1.8
2.0
2.2
1.3、管沟深度 管沟深度应满足设计要求，但管顶覆土最小厚度还应满足下列要求：
①埋设在车行道下时，不得小于0.9米;
②埋设在非车行道下时（含人行道），不得小于0.6米；
③埋设在庭院（指绿化带及载货汽车不能进入之地）内时，不得小于0.3m；
④埋设在水田下时，不得小于0.8m
1.4、在沟槽开挖时，严格控制好沟底标高和宽度，尽量保证管基为原土管基。
①采用机械开挖或有地下水时，应在设计沟底标高以上预留不小于0.15m，人工开挖且无地下水时，应预留0.05～0.10m，留待下管前按设计坡度清挖，必要时采用水平尺，水准仪等测量工具进行控制，保证沟底土壤结构不受扰动或破坏。
②局部超挖部分应回填压实。当沟底无地下水时，超挖在0.15m以内，可采用原土回填；超挖在0.15m及以上时，可采用灰土处理。当沟底有地下水或含水量较大时，应采用级配砂石或天然砂回填至设计标高。超挖部分回填后应压实，密度应接近原地基天然土的密实度。
③不宜在雨期施工，或在施工时切实排除沟内积水，开挖时应在槽底预留0.03～0.06m厚的土层进行压实处理
④当沟底有废弃构筑物，硬石，木头、垃圾等杂物时必须清除，并应铺一层厚度不小于0.15m的沙土或素土
⑤对软土基及特殊性腐蚀土壤，应按设计要求处理。
1.5沟槽回填及路面恢复
(1)回填前的检查 土方回填前，应对管道进行全面检查检查的内容包括：管道和阀门等附属设施全部安装完毕管道强度试验合格；敷设深度、坡度符合设计要求，管顶标高测量完成，资料齐全准确。
（2）沟槽回填的质量控制
①不得采用冻土、垃圾、木材及软性物质回填
②管道两侧及管顶以上50cm以内的回填土，不得含有碎石、砖块、垃圾等杂物、不得用灰土回填。距离管顶0.5m以上的回填土内允许有少量（不大于10%）直径不大于0.1m的石块，且应均匀分布。
③回填土应分层压实，每层虚铺厚度宜为0.2～0.3m，管道两侧及管顶以上0.5m内的回填土必须采用人工压实，管顶0.5m以上的回填土可采用小型机械压实，每层虚铺厚度宜为0.25～0.4m。
④ 警示带敷设 埋设燃气管道的沿线应连续敷设警示带，警示带敷设前应将敷设面压实，并平整地敷设在管道正上方，距管顶距离为0.4m，但不得敷设于路基和路面里，
1.6路面标志块的设置
当燃气管道设计压力大于或等于0.8Mpa时，管道沿线宜设置路面标志。对人行道和土路，宜采用混凝土方砖标志，对绿化带、荒地和耕地，宜采用钢筋混凝土桩标志。
标志桩应设置在燃气管道正上方，并能正确明显的指示管道的走向和地下设施。设置位置为管道转弯处、三通、四通、管道末端处，直线管段路面标志的设置间隔不大于200m路面上已有能标示燃气管道位置的阀门井时，可将该部分视为路面标志。
路面标志上一般应标注“燃气”字样，可选择标注“管道标识”“三通”及其他说明燃气设施的字样或符号和“不得移动、覆盖“等警示语。
2 聚乙烯（PE）燃气管道连接
2.1、一般规定
① 聚乙烯燃气管道连接前应对管材、管件及附属设备按设计要求进行核对，并应在施工现场进行外观检查，符合要求方准使用。
② 聚乙烯燃气管道连接应采用热熔对接连接，不得采用螺纹连接和粘接。聚乙烯管道与金属管道连接，必须采用钢塑过渡接头连接。
③ 聚乙烯燃气管道采用对应的专用连接工具。连接时，不得使用明火加热。
④ 聚乙烯燃气管道连接宜采用同种牌号、材质的管材和管件。对性能相似的不同牌号、材质的管材与管材或管材与管件之间的连接，应经过试验，判定连接质量能得到保证后，方可进行。
⑤ 在寒冷气候（-5℃以下）和大风环境条件下进行连接操作时，应采取保护措施，或调整连接工艺。
⑥ 聚乙烯燃气管材、管件存放处与施工现场温差较大时，连接前，应将管材和管件在施工现场放置一定时间，使其温度接近施工现场温度。
⑦ 聚乙烯燃气管道连接时，管端应洁净。每次收工时，管口应临时封堵。
⑧ 聚乙烯燃气管道连接结束后，应进行接头外观质量检查。不合格者必须返工，返工后重新进行接头外观质量检查。
2．2电熔连接
①管径小于等于De63管子，采用电熔连接，
②不同材质的管子采用电熔连接
2. 3 钢塑过渡接头连接
① 钢塑过渡接头钢管端与金属管道连接应符合相应的钢管焊接的规定。
② 钢塑过渡接头钢管端与钢管焊接时，在PE端用水浇以达到冷却降温的目的。
3、非开挖定向牵引：
定向钻牵引施工又称导向钻进施工 ,是非开挖敷设地下管线技术的一种 ,其主要工艺流程为 :施工准备 →导向孔施工 →反拉扩孔 、成孔 →牵引管道 →砌检查井 →验收 →清场 。
3.1、管道检查
PE 管抗外压能力强 (能承受较大拉力) 、柔韧性好 (能较好地适应沉降 ,抗震能力强) 、单位质量轻 ( 在牵引过程中可减小与孔壁的摩擦力) ,非常适合牵引施工 。为确保工程质量 ,管道材料必须满足各项设计要求 ,主要有 :
① 管道内壁光滑平整 ,管身没有裂缝 ,管口无破损 、裂口或变形等缺陷 ;
② 管道的端面应平整 (与管的轴线垂直) ,轴向不得有明显的弯曲 ,管道插口外径 、承口内径的尺寸及圆度应满足要求 ;
③ 管材内压强度及刚度应满足设计要求 ;
3.2、导向孔轨迹设计
弧形导向孔轨迹 (见图 ) 由两部分组成 : 造斜段和直线段 。造斜段是钻杆进入敷管深度的过渡段 ,直线段是管道穿越障碍物的敷设段 。

导向孔轨迹的形态取决于穿越起点 ( A 点) 、穿越终点 ( B 点) 、敷管深度 ( h) 、造斜段曲率半径 ( R1、R2)等参数 ,其中 R1 由钻杆最小曲率半径 ( Rd)和敷管深度 ( h) 决定 ,根据经验 Rd≥1 000 d ( d 为钻杆直径 ,50 mm) ; R2 由所敷管的弯曲半径决定。
3.3、分段牵引施工要点：
工程中一次牵引敷设管线最大长度为按实际地形而定，但不得超过设计规范要求 ,当敷设长度过大或受场地等外界因素影响时牵引机械不足以一次完成拖管工作 ,这时需要采取分段牵引施工 (见图 2) 。AB 段的导向孔打通以后先用 é200 的回扩头回扩一次 ,然后把回扩头推至 AB 段中点 O ;在 O 点挖坑 (2 m ×4 m ×6 m) ,换上钻头沿曲线钻进至 M 点出土 ,顺次回扩拖管 ,完成 AO 段管道的敷设 ;后退 23 m 以点 N 作为入土点沿曲线钻进至 O 点 (确保达到预定深度) ,然后换上 回扩头顺着原孔推至 P 点出土 ,顺次回扩拖管 ,完成 OB 段管道的敷设 。

3.4、工作坑施工：
每段牵引需要挖掘 2 个工作坑 ,即入口工作坑和出口工作坑 ,均采用机械挖掘 、密扣钢板桩支护 。入口工作坑用于检测钻杆的钻进角度和旋转扭动等工作状态 ,一般在钻机前面 6～10 m 处挖掘 ,尺寸为 1. 5 m ×6 m ,挖深由地面渐变到预定深度。施工工序为 :破除路面 →打钢板桩支护 →挖土 →清运余泥 →工作坑围蔽 。要注意的是人工挖泥过程不要损坏人行道下的管线 。出口工作坑是回拖时提供排水管入洞的工作坑 ,其尺寸和施工方法与入口工作坑相同 。
3.5、钻进技术方案：
导向钻机的主要部件有轮式钻机 、操作系统 、动力站 、液压系统 、钻头 、钻杆等 ,按照安装使用规范进行安装 。钻机运到现场后须先锚固稳定 ,并根据预先设计的钻机倾斜角进行调整 ,依靠钻机动力将锚杆打入土中 ,使后支承和前底座锚与地层固结稳定 。钻杆轨迹的第一段是造斜段 ,控制钻杆的入射角度和钻头斜面的方向 ,缓慢给进而不旋转钻头 ,
就能使钻头按设计的造斜段钻进 。钻头到达造斜段完成处后便进行排水管流水段 (即 AB直线段) 的钻进 :旋转钻头并提供给进力 ,钻头就能沿水平直线钻进 。钻头上装有带信号发射功能的探测仪器在钻进过程中通过地面接收仪器接收探头发出的信号 ,经译码后便可获知钻头深度 、顶角 、工具面向角 、探头温度等参数 ,根据所接收的数据调整钻头操作参数 ,使钻进按照流水线标高路线前进 ,到达出口工作坑后完成钻孔工序 。 钻进操作的注意事项
1、钻杆的上 、下接头应对正边缓慢给进动力边慢转上扣不得拧得过紧 。
2、不允许使用弯曲和有伤的钻杆 。
3、钻进速度不宜过快 ,应根据地层条件合理调定给进力 。
4、造斜顶进时 ,每次顶进尺度控制在 0. 5 m左右为好 ,曲线要缓 。
5、钻杆内不得进脏物 ,以免堵塞钻头喷嘴 。
6、当机油压力报警指示灯亮时说明油压不正常 ,要进行检查 。
7、当机油堵塞报警指示灯亮时要更换机油滤芯 。
8、改变水泵排量时先摘开离合器 ,不得带速换档 。
9、在水泵较长时间不工作的情况下应将其变速箱挂空档 ,然后合上离合器 ,以保护分离轴承 。
10、按规范开动钻机后不要马上用全负荷钻进 ,而应先进行试运转 ,待确定各部分运转正常后方可开始钻进 。
钻头位置监测
钻机配有一手持步履跟踪式导向仪 ,用以确定钻头位置及各项数据 ,监测钻头是否偏离设计轨迹。在造斜段钻头每钻进 10 cm 就测一次钻头的位置 ,在平敷段则每隔 20 cm 监测一次。如果发现偏离轨道 ,就通过调整钻头斜面的方向进行纠偏 ,但纠偏不能太急 (应该在几根钻杆长度内完成纠偏) ,也不要过度 。
3.6、回拉扩孔：
钻头到达出口工作坑后钻进工作完成 ,但是孔径还没有达到敷设要求 ,因此需要采取多次扩径，直至扩孔到预定孔径。具体操作为 :卸下钻头 ,在钻杆尾端连接回扩头 ,开动钻机旋转 、回拉扩头进行扩孔 。回拉过程中须不断加接钻杆 (始终保持钻杆不能没入孔洞中) ,扩头回拉到达接驳坑后卸下的回扩头 ,再在出口工作坑的钻杆尾端接上 大一号 的回扩头 ,如此扩孔到预定孔径。 在钻杆回拉扩孔过程中 ,需通过钻杆注入膨润土浆 ,以减少摩擦 ,降低回转扭矩和回拉阻力 ,同时膨润土浆还有固壁 、防止孔洞塌方和冷却钻头的作用 。旋转回扩头切削下来的泥土与膨润土浆混合形成泥浆后流到出口工作坑的集浆坑里 ,实现了将土排出的目的 。集浆坑里设泥浆泵 ,用以把泥浆抽到泥浆池 。
3.7、回拉敷设管道：
成功扩孔到预定孔径后便可回拉敷设管道，在回拉前要进行管道的接连 ,即用热熔法将 PE 管连接成与成孔长度相当的管道之后 ,将管道与扩孔器相连 ,经回拉将管道牵引进孔
4.管道气压试验
4.1、管道系统安装完毕后应进行管道吹扫，吹扫介质采用压缩空气，吹扫流速为20m/s。压缩机出口应安装分离器与过滤器，防止有害物质进入管道。
1） 吹扫不超过500米，吹扫口设在开阔地段并加固。
2） 吹扫烟尘时，用白漆板检查，无污物为合格
4.2、强度试验及严密性试验
①、吹扫合格后，进行强度试验。本工程中压天然气管道设计压力为0.4MPa，根据设计说明和《城镇燃气输配工程施工和验收规范》CJJ33-2005中规定，应采用压缩空气为介质进行强度试验，试验压力为设计压力的1.5倍即0.6MPa。试压时升压速度不宜过快，压力应缓慢上升，达到试验压力后，稳压1小时后不降为合格。严密性试验，在强度试验合格后进行，试验压力为设计压力的1.15倍即0.46MPa。试验介质为空气稳压24小时压力降不超过计算结果则认为合格。
强度和严密性实验压力标准见下表：
序号
试验区域
强度试验
严密性实验
压力Mpa
时间h
压力Mpa
时间h
1
本设计起点至末端
0.6
1
0.46
24
八、 工程质量目标及保证措施
1、质量保障要求
① 此项项目经理要组织有关人员研究施工方案，施工措施，审批施工组织设计。
② 建立质量保证组织体系，对工程质量层层把关。
③ 技术负责人对所有参加施工人员进行技术，质量交底。
④ 现场设置质量监督员，出现问题及时改正。
⑤ 施工人员要严格执行其施工规范，施工措施和质量标准。
⑥ 上一道工序不合格，严禁执行下道工序和施工。
⑦ 加强对设备，材料的进场验收，保管工作。
⑧ 所有施工人员严格按其作业指导书执行。
⑨ 建立完善的质量检查和保障体系，确保工程质量。
2、质量保障措施
① 质量目标
达到国家级施工及验收规范合格标准
② 技术措施
1） 为满足本合同段施工技术需要，我们建立集中统一的技术管理体系。在项目经理的领导下，技术部负责整体设计文件、图纸审核、技术交底、施工方案的制定、技术操作以及施工测量的工作。质检部负责工程质量的检查和质量评定工作。
2） 配备齐全、先进的检测设备
为了确保工程质量，在开工之前，首先根据工程需要，建立能满足各工序的使用工具，派技术熟练的质检人员，检验各道工序。测量和检测人员必须持证上岗。
3） 按照设计和规范要求进行各项试验和检测工作
（1） 进场后，在开工之前，首先做好各种原材料试验和检验工作。
（2） 施工过程中的质量控制手段和质量控制：
（3） 质量检测：质检人员在施工过程中，随时检查，检测各道工序。
（4） 学习先进知识及经验，推广使用施工新工艺、新技术、新设备，高标准指导施工。
（5） 严格按照设计文件、现行技术规范、规程《城镇燃气输配工程施工及验收规范》CJJ33-2005以及施工图进行施工，项目部对工程质量，每周检查两次，施工队随时组织质量检查，并邀请建设单位、监理工程师等有关人员参加，并征询和听取他们对工程质量的评价和改进意见。
（6） 做好技术和质量管理的各项基础工作。施工日志记录详细，技术交底、隐蔽工程检查签证、设计变更、工程质量评定和工程试验等各项资料齐全完整，工程竣工时，及时向建设单位提供完整的全部资料。
3、 施工措施
（1） 管子吊装时采用专用吊装工具，以防损伤管子，拉运时管子之间及管子与运输设备之间垫软质材料，使PE表层完好。
（2） 管子拉到现场后，放在软土或专门放管子的垫层上。
（3） 参加焊接的焊工必须持有县、市劳动局颁发的相应资格证书。
九、安全保证措施
1 所有施工人员施工时必须严格执行本岗位的安全操作操作规程。
2 一切材料进入现场要合理摆放，不得妨碍交通和施工，当天施工完后，当天清理现场，保证施工现场整齐。
3 施工现场严格执行“三标”标准的安全施工。
4凡进入施工现场的施工人员一律劳保穿戴齐全，否则不准参加施工。
5 在施工期间除保证本单位职工的安全以外，更要保证施工人员的安全，要求非施工人员的安全，要求非施工人员不得进入施工现场，已经开挖的管沟地段，设专人值班，提示外人不得靠近，以免滑落伤人。
6 施工时应在现场设置明显标志，提醒过往行人注意安全。
7 加强安全教育，坚持班前安全交底制度。每周一次安全生产会。
8 工地动火必须办理动火证，并设专人现场指挥，制定周密计划。
9 现场设兼职安全员，随时检查现场的不安全因素，若发现事故预兆，要行动迅速，组织严密，措施得力，防止事态扩大。
10 确保机械设备良好，不得有漏油现象产生，以免污染环境。
11 对于用电机具，设置电工专门负责，严禁其它人员接电。
十、现场文明施工措施
1 项目部制定具体的文明施工规范实施细则，建立文明施工管理和监控网络，建立以项目经理为第一责任人的实施保证体系，整个网络的具体职责落实到具体的人。
2 现场技术人员、管理人员和机械操作手都要挂牌上岗，注明姓名、职务、主要工作。主要机械设备，注明该机械的名称、型号、性能、用途、操作手姓名等内容。
3 管线两侧有多处为居民区及绿化地带,施工过程中应注意环境的保护,不得随意践踏草坪,做到文明施工.
4 施工管线经过绿化带处,施工带两侧设置防护墙,并将挖出的绿化土,坏土,草皮分别放置,需要运走的要及时运走,并将运输道路清扫干净.
5 现场施工环境要整洁有序，符合文明施工标准，符合现场实际情况。
6 施工现场的材料堆放整齐，不乱堆乱放,每天收工前现场打扫干净,做到工完料净场地清.
7 各种施工废弃物不乱扔乱放，对施工废弃物按要求进行回收,建立两个垃圾回收点,施工人员现场进餐的食品盒,施工用的焊条余头,及其他边角余料用车拉走运至垃圾回收点.
8 施工现场建立施工隔离区,施工人员限制在隔离区内。.
9 施工沿线都要加上防护措施,并设置明显的施工标志.
10 做好施工人员环保与文明施工的教育工作.
11 施工人员严禁随地大小便.
12 在居民区施工时,避免居民休息时间施工,给居民一个良好的休息环境。
13 参加施工的人员,在监理及甲方来检查时积极配合,做到文明谦和.
2、保证工程质量的管理措施
2.1我公司先派业务素质好、管理水平高、工作能力强的项目班子来组织施工。
2.2施工前认真作好技术交底，严格按国家现行的有关施工规范设计要求进行施工。主要机具装备
序号
机具名称
规格型号
单位
数量
电机功率
1
打夯机

台
1
7KW
2
发电机
TZS
台
1
75KW
3
水准仪
S3
台
1

4
经纬仪

台
1

5
挖掘机
200
台
1

6
汽车

台
1

7
电熔机

台
1

8
水钻

台
1

9
电钻

台
1

10
无齿锯

台
1

11
氩弧焊机

台
1

12
全自动热熔焊机
AFM-250
台
1

13
全自动电熔焊机
DH-Ⅱ
台
1

项目部成员表
职位
姓名
项目经理
李福贵
技术负责人
杨绍振
安全员
林萍
质检员
刘涛
电焊工
强猛
PE焊工
赵泽柳
