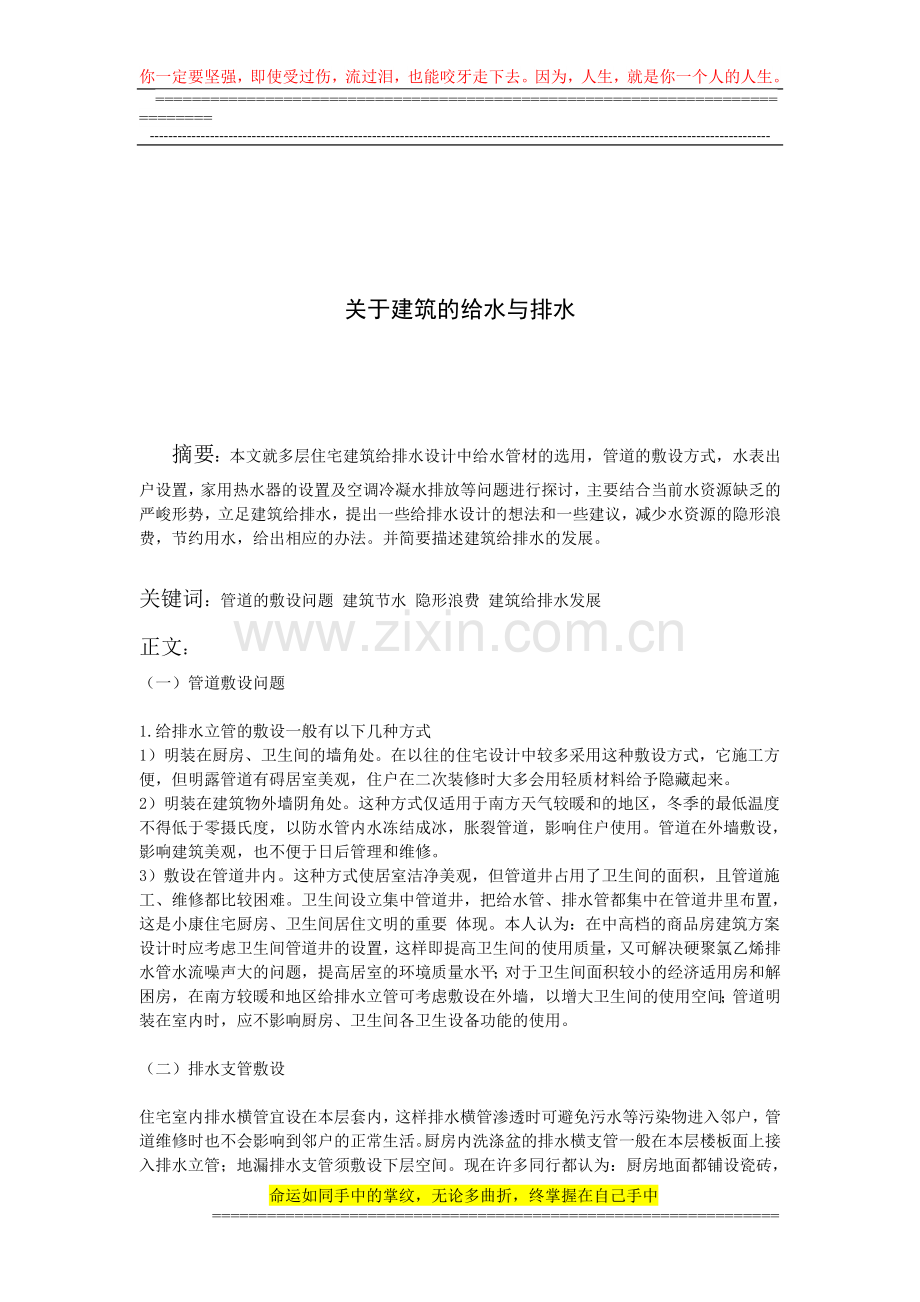

你一定要坚强，即使受过伤，流过泪，也能咬牙走下去。因为，人生，就是你一个人的人生。=-关于建筑的给水与排水 摘要：本文就多层住宅建筑给排水设计中给水管材的选用，管道的敷设方式， 水表出户设置，家用热水器的设置及空调冷凝水排放等问题进行探讨，主要结合当前水资源缺乏的严峻形势，立足建筑给排水，提出一些给排水设计的想法和一些建议，减少水资源的隐形浪费，节约用水，给出相应的办法。并简要描述建筑给排水的发展。 关键词：管道的敷设问题 建筑节水 隐形浪费 建筑给排水发展正文：（一）管道敷设问题 1.给排水立管的敷设一般有以下几种方式 1）明装在厨房、卫生间的墙角处。在以往的住宅设计中较多采用这种敷设方式，它施工方便，但明露管道有碍居室美观，住户在二次装修时大多会用轻质材料给予隐藏起来。2）明装在建筑物外墙阴角处。这种方式仅适用于南方天气较暖和的地区，冬季的最低温度不得低于零摄氏度，以防水管内水冻结成冰，胀裂管道，影响住户使用。管道在外墙敷设，影响建筑美观，也不便于日后管理和维修。3）敷设在管道井内。这种方式使居室洁净美观，但管道井占用了卫生间的面积，且管道施工、维修都比较困难。卫生间设立集中管道井，把给水管、排水管都集中在管道井里布置，这是小康住宅厨房、卫生间居住文明的重要 体现。本人认为：在中高档的商品房建筑方案设计时应考虑卫生间管道井的设置，这样即提高卫生间的使用质量，又可解决硬聚氯乙烯排水管水流噪声大的问题，提高居室的环境质量水平；对于卫生间面积较小的经济适用房和解困房，在南方较暖和地区给排水立管可考虑敷设在外墙，以增大卫生间的使用空间；管道明装在室内时，应不影响厨房、卫生间各卫生设备功能的使用。（二）排水支管敷设住宅室内排水横管宜设在本层套内，这样排水横管渗透时可避免污水等污染物进入邻户，管道维修时也不会影响到邻户的正常生活。厨房内洗涤盆的排水横支管一般在本层楼板面上接入排水立管；地漏排水支管须敷设下层空间。现在许多同行都认为：厨房地面都铺设瓷砖，清洁地在时不须用水冲洗，设置地漏意义不大，故厨房内可不设地地漏，这样既避免排水横支 管进入邻户，又可增大厨房的使用空间。卫生间内排水横支管在本层敷设具体措施有：1）提高卫生间地面。地面势高150mm，采用后排式坐便器，洗脸盆、浴盆和地漏的排水横管暗埋在垫层内。2）采用下沉式卫生间。卫生间楼板面下沉350mm，卫生器具排水横管暗埋在下沉空间里。这两种做法均可实现卫生间的排水横支管埋设本层的地面而不进入邻户。暗埋管道安装时，施工质量一定要严格把关，经验收合格后方可施工卫生间地面，以免给日后使用中留下隐患。卫生间地面施工可填充煤灰等轻质材料，亦可采用砌砖架空铺设制板施工地面，地面须做防水处理，做法可参照屋面防水处理，如做两油一布橡塑油膏防水。（三）水表户外设置问题水表设在户内，不但抄表的工作量很大，而且使住宅的安全性和私密性大大降低。故住宅的分户水表或分户水表的数字 显示宜设在户外。多层住宅水表户外设置有以下几种形式：1.采用远传水表把普通水表换成远传水表，由一根信号线连接水表与数据采集机，再传至智能管理（微机）。它的优点在于节省大量人 力来抄表，数据准确，缺点是造价高。2.采用磁卡式水表用户预先购买自来水公司的电子卡，然后把它插入水表的存贮器内，用水时卡上金额被自动扣除，这种方式用户需预付水费，水表价格较高。3.采用普通水表设在户外1）水表设在楼梯休息平台的壁龛里。住户给水支管经水表计量后进入厨房、卫生间。这种方式实现了水表出房设置，工程等价低，但给水立管和水表设在楼梯处影响美观。它适用于南方较暖和地区厨房、卫生间布置靠近楼梯间位置的住宅。2）水表集中设在水表间（水表箱）。下行上给式供水时，在底层设水表间（水表箱），各层住户给水支管在管道井内敷 设，南方地区也可在建筑物阴角处沿外墙敷设；上行下给式供水时，可在屋顶设水表间（水表箱）。这种方式增加给水支 管敷设长度、管道沿外墙敷设影响建筑物美观。水表出户布置的方式选择，须结合住宅厨房、卫生间平面布置特点和开发 商的具体要求，对以上几种可行性方案进行经济技术比较后确定。物业管理完善的住宅小区的中高档商品房，可采用远传 水表，它是今后水表应用发展方向；物业管理不完善的住宅小区的中高档商品房，可采用磁卡式水表（在自来水公司有这 种业务的地区可设计）或集中设置水表间（箱）；南方地区单元式住宅可用普通水表设在楼梯的休息平台处，以降低造价。（四）水量浪费的隐患如何实施节水的国策是值得我们每一个人认真思考并予以重视的问题。本人主要结合给排水的设计工作，经过分析和统计，水量的浪费隐患主要有以下几个方面：1、超压出流浪费水量巨大卫生器具给水额定流量是为满足使用要求，卫生器具给水配件出口，在单位时间内流出的规定出水量。流出水头是保证给水配件流出额定流量，在阀前所需的静水压。给水配件阀前压力大于流出水头，给水配件在单位时间内的出水量超过额定流量的现象，称超压出流现象，该流量与额定流量的差值，为超压出流量。给水配件超压出流，不但会破坏给水系统中水量的正常分配，对用水工况产生不良的影响，同时因超压出流量未产生使用效益，为无效用水量，即浪费的水量。因它在使用过程中流失，不易被人们察觉和认识，属隐形水量浪费，因而至今未引起足够的重视。然而这种隐形水量浪费在各类建筑中不同程度的存在，其浪费的水量也是十分可观的。本人曾在大压湾核电站工作生活过，由于供水压力很大，卫生间水龙头都是喷射水流，自闭式冲洗阀延时时间比正常的长的多。水量浪费感觉很明显。2、热水干管循环浪费水量巨大我国热水供应系统的水量浪费也较为严重，主要表现在开启配水装置后，不能及时获得满足使用温度的热水，往往要放掉不少冷水后，热水设备才能正常使用。这部分流失的冷水，未产生使用效益，可称无效冷水，也即浪费的水量。3、管道及阀门泄露管道锈蚀、阀门的质量等导致大量的水消失于无形。经常都能看到路边的给水管道在管子接缝处及法兰、阀门连接处滋滋的往外冒水。埋在地下的开不见的更不知道有多少。用户们经常反映浮球阀经常损坏、漏水，不论是用于水池、水箱的还是马桶上使用的，其质量的低劣直接导致大量水从溢流管流出。据调查，滴漏的水龙头每天就可耗水70升。（五）建筑节水采取的一些措施建筑节水有三层含义：一是减少用水量，二是提高水的有效使用效率，三是防止泄漏。针对以上水资源浪费隐患，提出以下解决办法以供商榷。1、明确提出控制超压出流的要求，以减少隐形水量浪费，促进科学、有效的用水，控制超压出流的有效途径是控制给水系统中配水点的出水压力，在80，90年代所建建筑中有的也较好地解决了控制给水系统超压出流的问题。经笔者调查研究，认为做好防超压应从以下几方面考虑：（1）首先应遵循规范，合理分区。“规范”第2.3.4条规定高参建筑生活给水系统的竖向分区,应根据使用要求、材料设备性能、维修管理、建筑物层数等条件，结合利用室外给水管网的水压合理确定。分区最低卫生器具配水点处的静水压，住宅、宾馆、医院宜为300350Kpa;办公楼宜为350450KPa。”对于一个具体工程来说，最佳给水分区压力值可以通过优化设计确定，必须考虑建筑物的层数、层高，水泵的性能，室外管网的压力。（2）供水方式建议采用水箱供水方式。本人认为在市政管网不能满足用户供水的情况下，尽量采用水箱供水方式。无论是水箱独立供水，还是各种联合水箱供水方式，比如：水泵水箱供水方式、水池水泵供水方式等，它不但供水可靠，而且水压稳定，因而各配水点的压力波动很小，有利于节水。（六）我国建筑给排水自1949年建国以来,经历了三个发展阶段:1、房屋卫生技术设备阶段即初创阶段,自1949年至1964室内给水排水和热水供应设计规范开始试行时为止。其主要标志是我国开始设置给水排水专业,房屋卫生技术设备被确定为一门独立的专业课程。第一代通过专业培养的建筑给排水专业技术人员走上工作岗位,开始形成自己的专业队伍。2、室内给排水阶段即反思阶段,自1964年至1986年建筑给水排水设计规范被审批通过时为止。其主要标志是通过工程实践,对以往机械搬用国外经验并造成失误进行了认真总结和反思,进而形成和确立有我国特色的建筑给排水技术体系。3、建筑给排水阶段即发展阶段,自1986年至今。1986年以来,随着建筑业的发展,建筑给排水专业迅速发展,已成为给水排水中不可缺少而又独具特色的组成部分。在发展阶段,专业队伍上已具备积累了一定经验并经过专业培训的设计、施工、安装管理人员;技术上积累了以前的实践经验、借鉴了国外的新技术,专业技术有了明显的突破和发展,其中消防给水系统在建筑给排水中的发展尤为突出;组织上成立了全国建筑给排水工程标准技术委员会和中国土木学会给排水学会建筑给水排水委员会。近年来,学术活动踊跃,并加强了国际间的技术交流。参考文献：建筑给水排水设计规范.中国计划出版社民用建筑给水排水措施.中国建筑工业出版社建筑给水排水设计手册.中国建筑工业出版社高层建筑给水排水工程.哈尔滨工业大学出版社环境保护与环境卫生标准规范实施手册.中国建筑工业出版社命运如同手中的掌纹，无论多曲折，终掌握在自己手中=
