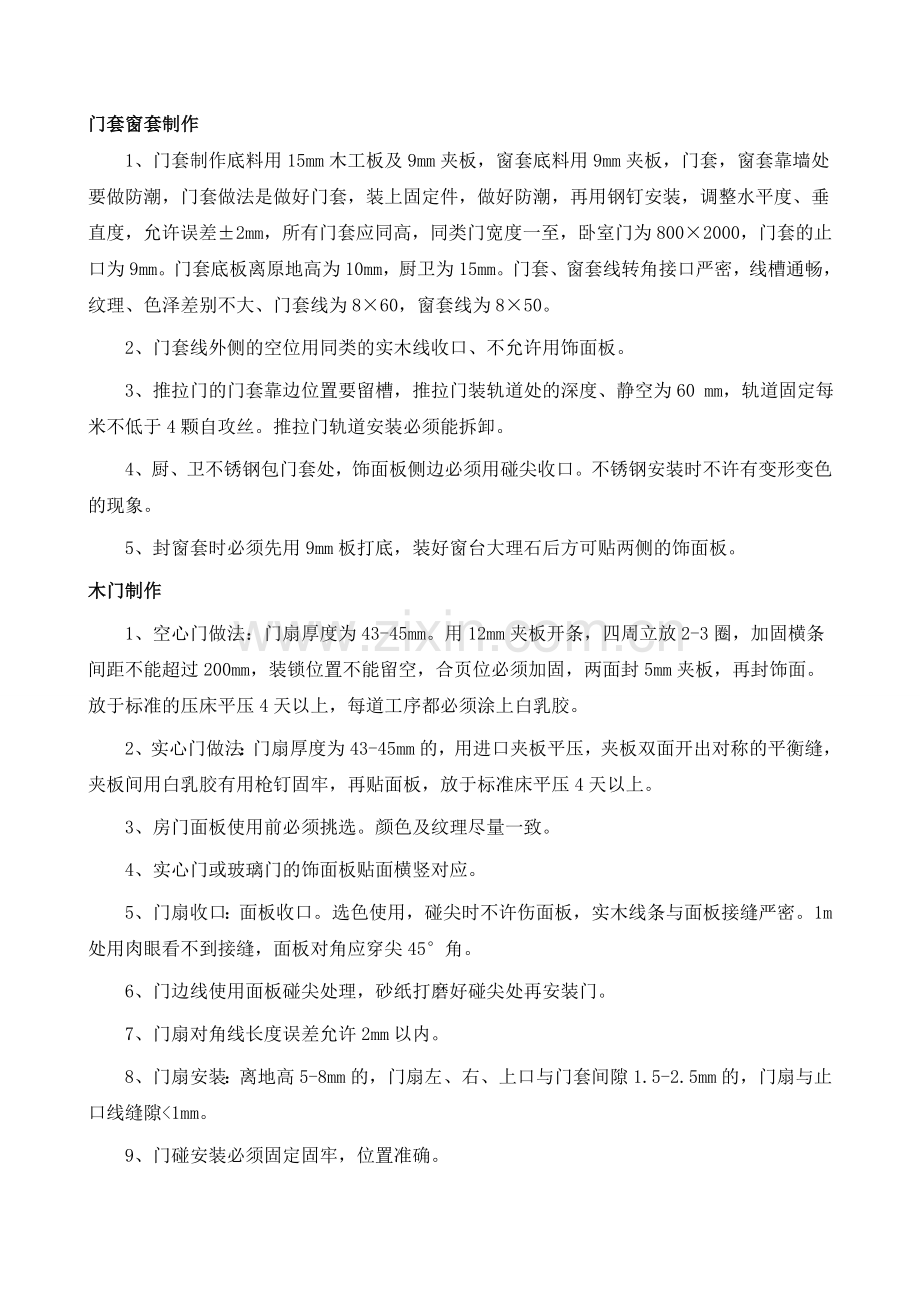

1、门套窗套制作1、门套制作底料用15mm木工板及9mm夹板,窗套底料用9mm夹板,门套,窗套靠墙处要做防潮,门套做法是做好门套,装上固定件,做好防潮,再用钢钉安装,调整水平度、垂直度,允许误差2mm,所有门套应同高,同类门宽度一至,卧室门为8002000,门套的止口为9mm。门套底板离原地高为10mm,厨卫为15mm。门套、窗套线转角接口严密,线槽通畅,纹理、色泽差别不大、门套线为860,窗套线为850。2、门套线外侧的空位用同类的实木线收口、不允许用饰面板。3、推拉门的门套靠边位置要留槽,推拉门装轨道处的深度、静空为60 mm,轨道固定每米不低于4颗自攻丝。推拉门轨道安装必须能拆卸。4、厨、卫
2、不锈钢包门套处,饰面板侧边必须用碰尖收口。不锈钢安装时不许有变形变色的现象。5、封窗套时必须先用9mm板打底,装好窗台大理石后方可贴两侧的饰面板。木门制作1、空心门做法:门扇厚度为43-45mm。用12mm夹板开条,四周立放2-3圈,加固横条间距不能超过200mm,装锁位置不能留空,合页位必须加固,两面封5mm夹板,再封饰面。放于标准的压床平压4天以上,每道工序都必须涂上白乳胶。2、实心门做法:门扇厚度为43-45mm的,用进口夹板平压,夹板双面开出对称的平衡缝,夹板间用白乳胶有用枪钉固牢,再贴面板,放于标准床平压4天以上。3、房门面板使用前必须挑选。颜色及纹理尽量一致。4、实心门或玻璃门的饰
3、面板贴面横竖对应。5、门扇收口:面板收口。选色使用,碰尖时不许伤面板,实木线条与面板接缝严密。1m处用肉眼看不到接缝,面板对角应穿尖45角。6、门边线使用面板碰尖处理,砂纸打磨好碰尖处再安装门。7、门扇对角线长度误差允许2mm以内。8、门扇安装:离地高5-8mm的,门扇左、右、上口与门套间隙1.5-2.5mm的,门扇与止口线缝隙1mm。9、门碰安装必须固定固牢,位置准确。10、门锁安装,锁孔位置正确,安装稳固、开启自如。11、玻璃推拉门用12mm夹板开条做框架,两侧压5厘板,再贴3厘饰面板,玻璃安装时必须双面贴上保护膜。12、门扇的安装要求:、合页安装要求两边开槽,开槽时采用捋机。用不锈钢螺丝
4、固定。、合页位(高度为2m)以内上下端宜取立挺高度的1/10,并应避开上、下冒头位置。、超过2m以上的门必须安装3个合页。、门的拉手距地面宜为0.9-1.05m位置。木工一.门套做法(按M算)。1. 用冲击电钻在门四周大洞眼,并插入木楔。2. 将15厘大芯板(或夹板)靠墙侧进行防潮处理(刷光油2遍后在贴珍珠棉)。用钉枪校正固定后,再用铁钉加固。门套线条打底用9厘夹板。打底夹板外侧用实木线条收口。合页位置加板衬固或封两层15厘大芯板。3. 门套与门扇相合之处到进门边的侧面用9厘夹板做止口板,止口深度与门的厚度相同。4. 面板用白乳胶涂匀后贴于打第大芯板及止口板上,并用不锈钢蚊钉适当加固。5. 门
5、套线条宽度一般为60mm80mm.厚度8mm.6. 厨卫门套线条里侧用不锈钢(哑光)线条为宜。7. 门套及门窗套垂直、水平误差不超过2mm(2m以上不超过3mm)对角线误差不超过3mm(2m以上不超过5mm).8. 门套两侧墙与门套之间距离在门套线条不能压住接缝时,宜先用水泥砂浆挂钢钉封平(用板定模灌浆)干燥后方可封板打第,在门套线条能压住接缝时可用板封龙骨结构。9. 单面门套用9厘板打底(凸窗应注意窗帘位置)。其他与双面门套同。入户大门可封单边实木线条门套。10. 窗套不宜包台面,台面用大理石铺贴(防盗网宜在窗套面板封后制作)。提示:单面门套:在原来有门的基础上起装饰作用,不起承受门的力量。
6、二.空心门的做法(按扇算)1. 应用含水率在8%-12%的12厘进口夹板或15优质大芯板做为空心门的龙骨架。如厚度为4公分的门的龙骨板条的宽度为40-(5*2)-(3*2)=24mm.2. 将开好的板条沿门的外围立放两圈,中间部分全部立放交叉十字架状并打白乳胶枪钉固合。龙骨间距在200mm以内,合页位置另加条封固,门锁位置加板填实,门锁位置离地高9001000mm.3. 双面封整块5厘夹板置压台压合几天后,再双面封面板,在置压台压合共7天以上。4. 用8厘厚以上与面板同材质的实木线条封边,四角成45度角拼接。5. 门安装完毕后,左右、上部与门套缝隙在1.5mm2.5mm,与地面间隙在68mm,
7、厨卫门与地面间隙在1012mm.提示:空心门只适合做简单的造型。如:(1).表面开糟做凹槽造型。 (2).表面开槽压金属条。 (3).表面压实木线条做造型。 (4).局部玻璃框、百叶窗,必用实木线条制作。 (5).局部软包或墙布。 (6).面板拼花图案。造型房门:1. 为实心板材结构,门厚在4.2公分左右,应用含水率在8%-12%的12厘或9厘进口夹板结合优质大芯板合压而成,板的双面应开对称平衡缝。2. 三层合压的板中,中间为一整块,里外两块弧型部分用电动曲线锯将造型弧型位锯空。再压合在中间板的两边,置压台压合几天再压面板,共压7天以上。3. 房门合页位置:一般上合页在离门上端180210mm
8、处,下合页在离门下端210230mm处,实心门应装三块合页(1100mm以上)。4. 其他做法与要求同空心门。弧型实心门:1. 根据门弧度要求先制作上下弧形压台各一架。2. 将12厘进口夹板的一面锯成齿槽缝一行一行。3. 将锯好齿槽缝的12厘进口夹板一层一层用白乳胶、枪钉压合在下弧形台架上。4. 压完三层板后,再用上弧形压台呀几天后再封面板,再压合共7天以上。弧形空心门:1. 根据弧度要求用进口12厘夹板锯成弧形龙骨架数条,做为门的水平方向龙骨。2. 根据门的厚度要求用12厘进口夹板锯直板条数根,与弧形骨架垂直方向立放,并用枪钉、白乳胶固合。3. 如弧度较小,可用5厘夹板用白乳胶、枪钉压合在弧
9、形骨架的两侧。如弧度大则每边用2层进口3厘夹板分层压合。4. 封完夹板后,置弧形压台压合几天后在封面板共压和7天以上。弧形门套与门的组合方式:1. 门与门套均是弧形吻合,止口板也是弧形的。2. 门套上方是弧形,门扇是平板门。门套上方与门扇吻合的止口板是直边。玻璃:是以石英砂、纯碱、长石和石灰石为主要原料。在1550-1600高温下熔融,在经过急冷而制成的硅酸盐材料,密度2500Kg每立方。装饰中常用玻璃:1.清玻:是未经过研磨加工的平板玻璃。2. 白玻:是清玻单面或双面经过抛光加工制成的。物象透过玻璃不变形,主要用来做镜子、高级门窗等。3. 磨砂玻:是用机械喷砂或手工研磨或氢氟酸溶液等方法处理
10、成均匀毛面,具有透光不透视的特性。4. 有色玻璃:透明有色玻璃是在原料中加入金属氧化物使玻璃着色,不透明玻璃是喷以色釉,竟烘烤而成的。5. 花纹玻璃:玻璃表面有深浅凹凸不平的各种花纹图案,具有透光不透视的特性。a. 压花:是在玻璃硬化前用刻有花纹的滚筒在单面或双面压制各种花纹。又叫滚花。b. 喷花:是在平板玻璃表面贴以花纹图案,抹以保护层,经喷砂处理而成的。c. 刻花:在平板玻璃涂漆、雕刻、围腊与酸蚀,研磨而成。d. 冰花:是在磨玻表面均匀涂一层薄骨胶溶液,经自然或人工干燥后,胶液因脱水收缩而鬼裂并剥落,剥落时将部分薄层玻璃带下,而形成不规则的冰花状图案。6. 钢化玻璃:是利用加热到接近熔化的
11、状态(650摄氏度左右)后,迅速向玻璃两面吹冷气冷却的方法或化学方法进行特殊钢化处理的玻璃。它的强度是普通玻璃的46倍,破碎时成圆钝形小碎片,不致伤人,属安全玻璃。提示:钢化后的玻璃不能磨边、开孔、裁割。7. 夹层裂纹玻璃:是通过将钢化玻璃粘夹柔软强韧的透明膜震碎成网状裂纹保持玻璃原形,再在两侧压合玻璃经过加热加压粘合而成的。8. 中空玻璃:是由两块或两块以上玻璃组成,中间是干燥空气或抽成真空。具有隔热、隔音等性能。9. 空心玻璃砖:是采用箱式摸具压制而成的两块凹形玻璃。熔接或胶接成整体的具有空腔的玻璃制品,空腔中是干燥空气或其他绝热材料,具有透光、隔热、隔音等功能。提示:玻璃砖一般厚8公分,
12、壁厚810厘,规格(14-19)*(14-19)公分。施工后砖缝一般留1公分,用白水泥砌制时宜1.5米高为一施工段,较高大面积砌砖应用钢筋焊固网格于砖缝中.10. 选购玻璃注意事项:a. 质量方面应注意:气泡、疙瘩、砂粒、波筋(水线)、线道(亮细条纹)。b. 异形玻璃需定制。如:热弯,另加摸具及加工费。c. 超大玻璃要另加高楼吊装费。玻璃推拉门:1. 推拉门套装轨道的上方应用双层板,轨道槽高为6公分(结合轨道调整),在两扇以上跨度较大时,宜用100*8的膨胀螺栓将上方打底板固定在预制的钢筋水泥梁上,或用板架龙骨结构封至天花顶。2. 实心推拉门的板材按门框边的宽度锯好后四角交叉压合,用白乳胶、枪
13、钉固定后置压台压几天在贴面板共压7天以上。3. 空心推拉门为空心龙骨框架结构,与空心房门相同,外封的5厘夹板必须是整块夹板中间锯空,面板可不用整块板。4. 玻璃及线条的组合有玻璃中间夹线条和线条压在玻璃两边的两种做法,玻璃厚度为5厘。a. 单层花纹玻璃或清玻外压线条。b. 双层清玻中间压线条。c. 一层磨玻一层清玻中间压线条或磨玻、清玻合夹后外压线条,线条拼好花架固封一边后装玻璃,在将另一边拼花线条固封。提示:(1).实心的双层玻璃门应选用6轮滑轮(好一点的滑轮)(2).玻璃外压封线条可少许用玻璃胶粘合。(3).推拉门下端头中间开一滑槽,于装在地面大理石上的活动滑轮充分吻合。(4).单扇推拉门
14、用插入半边墙的方法。(5).混凝土墙单扇推拉门用伸出墙壁的方法。(6).插入墙内的推拉门用夹板龙骨结构。(7).折叠门与推拉门同处为:滑轮可转向,门与门之间宜用隐藏式合页相连。天花吊顶(按平方算)1. 主龙骨(主筋)先用电钻在混凝土天花顶上打眼并插入木楔,将30*40的光方做主龙骨用铁钉先固定在木楔上,再用100*8膨胀螺栓每格50公分一颗固定于混凝土天花顶内5公分8公分。主龙骨与主龙骨的间隔不大于80公分,靠墙边的主龙骨离墙不大于40公分。2. 次龙骨(次筋)、吊龙骨(吊筋)用30*40的凹方刷白乳胶互相扣合家铁钉固定组成田字形龙骨架(次龙骨)。再用30*40的光方每50公分一条做吊筋并用铁
15、钉加固。次龙骨间距不应大于40*40公分,四周靠墙处固定于墙上。3. 将5厘夹板打白乳胶并用码钉固定在次龙骨上,码钉长2535,钉距80120。封完第一层板后再封第二层板,第二层板要刷满白乳胶并与第一层板错缝封贴,第二层板之间应切斜口外成“倒V”形缝3厘左右。4. 造型天花吊顶中,水平面有做弧形封面的,则用12厘夹板按弧形面的形状锯好龙骨条数根,并在弧形板条的封板端头开凹槽,然后将光方平行压合在弧形凹槽内,并用白乳胶、枪钉固合,形成弧形状次龙骨。再用吊筋将次龙骨固定,吊筋应固定在次龙骨的木方上,固定后再面封5厘夹板或3厘进口夹板。5. .造型天花中的立面是圆弧形,则用12厘夹板分别做弧形状主龙
16、骨和次龙骨,在将12厘或9厘夹板开锯齿槽一行一行顺弧形主龙骨,次龙骨的侧面用白乳胶、枪钉固合或视情况封多层进口3厘夹板,弧形龙骨的外围部分仍用木方做龙骨。6. 木龙骨封板后用2米靠尺检测,水平误差不超过2厘。7. 石膏板封天花面的应使用电动螺丝刀一次性将螺丝钉旋入石膏板内12厘,螺丝钉间距为150170MM。螺丝钉与板边不小于15厘,宜选用长度为25 MM的.防锈螺钉,封板只需一层,板与板之间留缝5厘。8. 天花吊顶平面吊装玻璃做装饰面,玻璃厚度宜810厘,应用钢化玻璃;并用广告螺钉固定在木龙骨上,螺钉密度不少于4个/平方,型号直径1822木龙骨结构应适当增加数量衣柜框架制作(以内贴防火板为例
17、):1. 衣柜深度一般为550600MM,超过600MM成本较高。2. 根据衣柜的深度将15厘大芯板(或夹板)及防火板锯好做为衣柜的框架,把大芯板置压台上涂满百乳胶将防火板贴在大芯板上,压台要确保水平,表面平覆,多块板贴好压叠后,用包装完整的水泥等压在其上,保证足够均匀的压力平压5天以上(波音板等压2天)3. 大芯板和防火板压好充分粘合后,拼合、立起框架用铁钉固定。中间成十字架支撑板应用18厘大芯板锯凹槽刷白乳胶扣合。4. 衣柜背部封板应用9厘夹板封合(面板、波音板等用5厘)。5. 衣柜下部地角台应用15厘大芯板制作,并固定于墙、地面。板架间距不大于500MM,天花角上在天花顶、墙面几柱顶上用
18、15厘大芯板打龙骨框架在外封9厘以上板材。6. 衣柜高度超过正常板材的长度时,上储柜与下衣柜之间要分开竖框,不能用大芯板拼接。上柜于下柜连接处分别用9厘板做框架,并用白乳胶、枪钉将上下柜分开竖框的方法同样左右用9厘夹板竖框连固。7. 衣柜与天花、墙面、地面接触处板要刷光油2遍,并垫珍珠棉做防潮处理。8. 柜内暗抽屉两侧应垫板:175度烟斗铰侧垫板约5公分,90度烟斗铰垫板约4公分,无烟斗铰侧垫板约2公分(视情而定)。9. 柜内所有端头收口可用与防火板颜色接近的胶条收口。10. 衣柜内挂裤架及方格抽屉应用三节轨,活动层板应用金属层板粒固定。空心柜门:1. 空心柜门厚度一般为21-24MM。2.
19、用进口12厘或9厘板开6公分宽板条,将开好的板条根据门的大小在压台上沿外围平放一圈。板条连接处用白乳胶、枪钉固合,中间再横竖压的板条间距不大于15公分。固好后再双面封进口3厘夹板,置压台压2天后再双面封面(背面不贴防火板)板。置压台压合共5天以上。3. 一般柜门分为内门(明框)和外门(外框)两种,装饰用常用外门式,门缝较易调整。当下柜为推拉门时(或铝合金封边),上柜门宜做内门。4. 衣柜门宽度不宜大于50公分,高度不宜大于1.8米,以防变形。当衣柜推拉门上下柜门为一整体柜门时,宜厂方定做并厂方安装,或视情改变板材结构设计。5. 弧形柜门只能做实心结构。6. 衣柜玻璃门边框只能用整块9厘或12厘
20、进口夹板中间锯空,不能用板条拼框,以防变形。7. 衣柜门封边线条厚度不能少于5厘,门安装后缝隙为23厘。8. 衣柜门表面装饰玻璃时不能用玻璃胶粘贴。应用广告螺钉固定。9. 衣柜门高度在1米以下时装烟斗铰2个,1米1.8米装3个,1.8米以上装4个。10. 衣柜等柜内电视柜如装折叠三节轨插入式柜门时,应注意门宽与柜的深度之间的关系。造型衣柜门:1. 为实心板材结构,门厚一般为 2430MM。一般用进口9厘或12厘夹板开平衡缝合压而成。2. 其做法与造型房门相同,不同点为门背面不做造型,只两层板合压,再贴面板、线条,置压台共压合5天以上。3. 造型衣柜门超厚应用175度烟斗铰。4. 衣柜上柜门拉手
21、装在下侧角部,下衣柜拉手位置在离地1.11.2米,矮柜类拉手装在上侧角部。书柜、酒柜、鞋柜(按m算)1. 基本框架及门的做法,用料与衣柜相同,不同点为背板为5厘板。2. 书柜常规深度一般在35公分以内。一般上部无门或玻璃门,柜内贴面板并用实木线条收口,玻璃门分有框和无框两种。无框玻璃门按弹簧铰方式开合较多,门铰分单铰(13元)和双铰(28元)两种。玻璃门的框边一般为夹板框和铝合金框等。书柜下部一般有夹板门,与衣柜门相同,柜内贴防火板。提示:书室、休闲室空间使用较小时,可考虑用翻斗式活动床。(钢制活动床专用配件:250元左右)3. 装饰酒柜上部一般无门,内贴防火板,实木线条。放酒方式有立放和平放
22、式,柜体立面有平面和弧面两种及几种方式结合。酒柜上部深度一般为35公分以内,下部柜一般比上部深510公分,柜内贴防火板,层板应考虑部分做活动层板。4. 酒柜上部层板及竖板有大芯板框架式和玻璃架式,玻璃架用玻璃夹,层板粒或玻璃胶固定,玻璃架及层板应用810厘厚钢化玻璃。5. 鞋柜深度一般在35公分以内,层板装法有平行装、斜装等。写字台、电视柜、吊柜做法(按m算)1. 基本框架做法及用料与其他柜相同。2. 落地及凸窗台写字台常规高为7276公分,键盘台面及主机柜内应贴面板,底板应封面板、防火板或刷手扫漆。凸窗写字台应伸出凸窗面约15公分左右,以方便操作,同时应注意窗帘位置。3. 悬挑写字台的做法:
23、将15厘大芯板或12厘夹板根据写字台框架内空大小锯成三块板料,先将一块用10*0.8公分的膨胀螺栓固定于墙壁上,再用白乳胶、铁钉将另外两块依次固定在该板上,再将做好的写字台框架用白乳胶、枪钉固定在该三层板上。充分凝结好再封面板线条。提示:只一方靠墙悬挑写字台应用角钢件固定于墙内。4. 悬挑电视柜的做法:用3*3*0.3公分的角钢焊成T字形角钢架嵌入墙内5公分深,埋入墙内部分与地面垂直,用水泥砂浆每50公分一条水平方向固定于墙内。再用玻璃胶或螺钉将电视柜框架固定在角钢上,再封面板线条。提示:(1)承重墙无电视背景墙时不宜用此方法。(2)不放电视机的悬挑电视柜可用悬挑写字台的方法制作。5. 吊柜的
24、做法:(1) 跨度较小时(2m)内,可用膨胀螺栓将框架两端板固定、锯平螺栓头。用胶铆头压封,也可将框架两侧钉一些板条,再将板条套固在墙上的板条上。(2) 如果两侧不靠墙,柜背挂在墙上则柜背封15厘大芯板,用铁钉固定在墙壁的木楔上,再面封面板、防火板等。提示:大面积吊衣柜不宜用此方法,小面积衣柜也应三方固定。墙面层板的做法:(1) 直接用大芯板或夹板拼合成实心板嵌入墙内约25公分,嵌入墙内的部分刷光油做防潮处理后用水泥砂浆封固,干固后双面贴面板或批灰。(2) 与悬挑写字台做法相似,先将一些板条龙骨(或视情用扁钢)固定在墙壁上,然后将由龙骨板架组成的空心层板封固在墙壁上的龙骨上,再双面封面板或批灰
25、。提示:书籍层板一般装在墙角处,如固定在一面墙上,应同时考虑做一些垂直方向的造型板嵌如墙内,与书籍层板互相牵制。衣柜、书柜等背面无砖墙做隔音墙; 原柜背板必须是9厘以上板材,用3*4公分凹方拼好龙骨架成40*40的间距。先用白乳胶,视情用枪钉固合在柜背板上,在将田字形龙骨架固定在天花、墙面、地面上,再将隔音棉按龙骨间距大小切割分块压合在龙骨的空位上。如柜背批灰做乳胶漆,则应外封2层5厘夹板并错缝。木龙骨地台; 用15厘大芯板做龙骨架,横竖龙骨板用做柜的方法固定,龙骨板架横竖间距在40*40公分左右。地台较高时龙骨板十字交接处应另加板条固定,做好防潮处理及四周固定较平后,再在龙骨板架上面(地台面
26、)用15厘大芯板封面。其他;1. 铝塑板用万能胶等粘贴在夹板等打底板上。2. 木制品做不透纹手扫漆时封板应用面板,线条收口应用硬木线条(进口白木)。3. 杉木护墙板:企口拼接成品板材,可做墙面、天花等处装饰。4. 杉木桑拿浴箱板:企口拼接防腐处理成品板材,可做厨卫、阳台等处装饰。5. 玻璃隔墙的常规做法:(1).上下应用夹板定位做缓冲层,并用玻璃胶结合夹板固定,玻璃应是10厘以上钢化玻璃(3M蹭高)。(2)。主卫等处用玻璃与卧室做隔墙时,必先做510公分高水泥砂浆地角台。(3).卫生间中间用玻璃分隔可用玻璃夹固定或地面大理石开槽用玻璃胶粘合。6.墙面背景、门洞、钢架楼梯大理石的做法:用云石胶(
27、A、B组)粘贴在用优质夹板做好的框架上,复杂或量大一般由厂方施工。钢架楼梯先将夹板哟感螺丝螺母(或铆钉)件固定,在用云石胶粘贴。提示:悬挑凸出大理石背景结构应考虑用角钢结构加固。施工工艺规范一、.现场施工的基本原则:1严格按照满堂红装饰设计工程有限公司施工管理条例,安全、文明施工。2开源节流:既要节约公司提供的各种装饰材料,也要尽量节约业主提供的材料和水电资源。拒绝使用假冒伪劣产品。3精工细作,质量优良。 按本工艺规范严格执行。4合理安排施工程序,确保工期.5严格按设计图纸,按施工项目表逐项施工。6保留好(不改动,不封闭)施工现场的电源配电厢, 弱电信号进户线接口, 供水总阀, 燃气进户接口及
28、各类水电气的计量仪表装置。 不改动施工现场房屋的承重结构。7保护好施工过程中已制作好的半成品成品,包括各类台面,层板的饰面, 各类拼角,釉面砖,木地板,水卫器具,开关插座,及业主原有的家具。8施工班组要注意自检、互检、交接检,并要落实责任制,责任到人。二、基本施工程序:先上后下,先里后外,先脏后净,先湿后干,先粗后细,先结构后装饰,先装饰后陈设。三、具体施工程序如下:1进场阶段(工期约515天):a) 现场交底,对厨房,卫生间进行蓄水渗漏试验b) 按设计图要求,改造房屋结构移动门窗位置c) 确定好家用电器、洁具的安装摆放位置,按此要求改造电源及给排水,并对电源改造进行搭火检验,对给水管道进行加
29、压试验,对排水管道试排水。d) 制作各个房间的吊顶木龙骨,待电工布线完毕,封闭吊顶。e) 待水电检验合格,封闭入墙管线,清理现场的水泥砖渣等垃圾。2结构阶段(工期约1035天)2、家具结构a) 门窗结构b) 厨房,卫生间贴墙,地砖后吊顶c) 木地板龙骨基层结构d) 客厅,餐厅等处铺地面砖e) 家具,门窗饰面f) 清理木屑,做好卫生3、粉饰阶段(工期约820天):a) 吊顶,造型刷防锈漆,封闭漆b) 腻子粉c) 家具门窗的底漆,面漆d) 墙面乳胶漆e) 安装玻璃,五金配件,灯具等f) 安装木地板,踢脚线4、陈设阶段a) 清点查验b) 防护c) 安装d) 陈设、布置e) 清理、清洁施工工艺细则A
30、电路部分一、材料提示1电线为符合国家标准的品牌产品。2PVC 线管、底盒及配件为建设部推荐的名优产品。3所用导线的截面规格为2.5 m、4 m、6 m等,电线连接紧固,不受拉力,包扎紧密不伤线芯,无扭结、死弯、绝缘层无破损等缺陷,所用线色严格按要求配线。二、施工步骤a)设计师、业主、班组负责人、工程监理等到现场确定开关插座、照明灯及其他家电位置,并用彩色粉笔在现场做标记,设计师绘制线路图。b)水电班负责人应根据现场实际情况按布线规范画好线管走向,并向业主解释清楚(有必要时估算造价)。c)布管、拉线步骤:三、临时用电1施工现场临时用电应有完整的插头、开关、插座、漏电断路器,临时用电必须使用电缆线
31、。2进场时把空气开关的电线全部卸下来,然后从总进线接到临时配电箱。工程队应自带配电箱,包括漏电开关、空气开关及带保护装置的插座,电缆线应完好无损且拉线不宜太乱。3包括切割机、角磨机、电锯、手电钻、冲击钻等电动工具,经检验绝缘性能应完好无损,使用安全可靠,操作方法正确。四、施工工艺(一):开槽配管及电气定位设计要求说明:为了用电安全方便,电气回路设计要多路化,做到空调、厨房、卫生间、客厅、卧室、电脑及大功率电器分路布线; 除一般照明、挂壁空调外各回路应独立使用漏电保护器;插座与照明回路分开,卧室照明应采用双控开关,餐厅应与厨房同一回路;强电和弱电系统分开布线;音响、电视、电话、多媒体、宽带网等弱
32、电线路设计应合理规范,宜采取从综合布线箱作放射式分配。电气隐蔽工程应适当超前设计。1.墙身、地面开线槽之前用墨盒弹线,以便定位。能在墙面开槽的不应在地面开槽,墙面开槽埋管须横平竖直,并且要避开壁镜,什物架、家具等物的安装位置,防止被电锤、钉子损伤,特殊情况须经监理同意;墙上开槽深度应大于33mm,管面与墙面应留15mm左右粉灰层,以防止墙面开裂;需铺设木地板时,导线管应沿墙角铺设,以防电源线被钉子损伤。2.未经允许不得随意破坏、更改公共电气设施,如避雷地线、保护接地等。3.电源线管暗埋时,应考虑与弱电管线等保持500mm以上距离,电线管与热水管、煤气管之间的平行距离不应小于300mm.,交叉时
33、应做隔热处理。4.如无特殊要求,在同一套房内,开关离地12001400mm左右,距进门边150200mm处,普通插座离地300mm左右,插座开关各在同一水平线上,高度差小于8mm,并列安装时高度差小于1mm,并且不被推拉门、家具等物遮挡。热水器位置合理,不得碰头,插座安装高度不低于1800mm,远离水源且高于给水口。挂壁空调安装的方位应面向房间的大面积方向且避开人体,插座安装高度在2200mm左右,位置设在挂机侧面且高于空调管。5.卫生间应作局部等电位联结,并可靠接地。各种强弱电插座接口宁多勿缺,电脑桌附近,客厅电视柜背景墙都应设置三个以上的电源插座,并设置相应的电视、电话、多媒体、宽带网等插
34、座,音响线、壁灯等出入墙面应做出线盒。电源插座的底盒内进出线不得超过两组,布线困难时应绕弯路敷设或先经过线盒做分路,过路盒不得封闭。6.音响、电视、电话、多媒体、宽带网等弱电导线管的铺设方法及要求与电源线的铺设方法相同,其插座或线盒与电源插座可并列安装,但强弱电线路不得共用一套管。7.所有入墙导线均采用PVC阻燃管埋设,导线应占管径40%空间,底盒及接口件必须使用PVC材料配件。8.使用原导线管时,电源线管从地面穿出应做合理的转弯半径,套管连接紧密,对接口无毛边,地面封闭之前,必须保护好套管,铺地板砖时套管应被沙完全覆盖。配电箱、插座等近距离改造时新旧管的对接应平整无急弯,接缝严密,穿线自如。
35、9.天花板开槽困难时,导线穿入黄蜡管后可直埋 ,但必须保留过路盒,以便换线。吊顶内敷设膨胀管线应用管夹固定,距离顶棚面的间距须大于50m绞接m。10.线管入槽应采用两根水泥钉固定,并用铁丝或铜丝缠绕固定,用水泥砂浆批荡,平直整洁,隐蔽后应作线管走向标识。(二):配线及电气安装1.电源相线分黄、绿、红三种颜色,零线用淡兰色、地线用黄绿双色线。单相电源用户出线应与进户线颜色相同,三相电源用户应按颜色分配布线。2.空调等大功率电器,必须单独设回路,空调、热水器、微波炉、浴霸等用4 m电源线(中央空调线径可适当增大),客厅卧室插座用2.54m导线,照明线用2.5 m导线。3.接地(PE)或接零(PEN
36、)支线必须单独与接地(PE)或接零(PEN)干线相连接,不得串联连接。4.线管穿线之前应将直接头打上PVC胶水,以免进水。电源线穿管时,应将导线取直再穿管,不可在中途拔拉管接头;弱电线路穿线时用力不可过猛,以免导线断心。5.电源分支接头应接在插座盒、开关盒、灯头盒内,每个接头接线不宜超过两根,电源线在盒内应有适当的余量。6.如果客户无特殊要求,应将所有房间的电话线并连接成一个号码。如果楼层有配号箱,应将电话线接通到配号箱内。多芯电话线的接头处,护套管口应有胶带包扎紧,以免电话线受潮,发生串音等故障,电视天线接线必须采用分支器并留检查口。7.管中不可有接头、不可将电源线裸露在吊顶上或直接抹入墙中
37、,以保证电源线可以拉动或更换。8.各回路的接地或接零线在插座间不得串联连接。导线连接紧固,接头不受拉力,包扎严密,铜线连接应采用压接帽压接或绞接法,绞接长度不小于5圈,绑扎法的绑扎长度不小于10d,所有插座的导线并接后应上焊锡,裸露电线必须先用无粘性塑料带包扎后再包黑胶布,无绝缘层破损等缺陷经检验认可,此项工艺必须在水电初次验收前完工。9.穿管的电线、讯号线、电话线等都必须进行检测,以确认是否线间短路、对地短路、断线等,确认无误后再进行埋线管。10.电气配线工程完工后应画出水电布线图并进行第一次线路绝缘电阻测试,并如实填写水电验收单。11.经检验认可,电源线连接合格后,应浇湿墙面,用1:5砼封
38、闭,封避后表面要平整,且低于墙面2mm。电源底盒安装要牢固,方正,面板底面平整并与墙面吻合。12.安装电器时,应按电器产品说明书要求进行电器安装。13.单相两孔及三孔插座的接线,面对插座左零右相,三孔插座的接地在上;三相四孔插座,正上方为地线,所有插座接地线单独敷设,不得与工作零线连接,同一场所的三相插座,接线的相序一致。14.插座、开关安装要牢固,四周无缝隙,厨房、卫生间内及室外安装的开关应采用带防溅盒的开关。15.空调供电用16三孔插座,低于1500mm以下的所有插座应安装具有保护挡板的插座,以免儿童触摸,热水器插座采用防水防溅型,。照明开关应设在门外,镜前灯、浴霸宜选用防水开关设在卫生间
39、内;16.厨房电源插座应设置开关,控制电源通断;放入柜中的微波炉的电源应在墙面设置开关控制通断。17.插座、开关、面板紧固时,应用配套的镙钉,不得使用木锣钉或石膏板螺丝替代,以免损坏底盒,开关安装方向应一致,下端按入为通,上端按入为断。18.吊顶内导线及灯头线应使用PVC波纹管防护,不得用其他材料替代,长度不大于1.2m;在可燃结构的天花顶棚内不许装电容器、电气开关以及其他易燃用电器具,若放置镇流器时,四周50mm范围内应采取隔热措施。19.3kg以上的大型灯具安装须用预埋吊钩或专用框架可靠固定,严禁安装在木楔、木砖上;配电箱正上方严禁安装灯具,电源线不应紧贴器具外壳;吸顶灯具固定面罩的外边框
40、应紧贴棚面;发热量较大的器具与可燃材料接触时应进行隔热处理。花灯吊钩圆钢直径不应小于灯具挂钩直径,且不应小于6mm。大型花灯的固定及悬吊装置,应按灯具重量的2倍做过载实验。20.高度低于2.4m的金属外壳灯具,外壳应可靠接地,并有专用的接地螺栓且有标识。21.配电箱内导线应分类排列且要整齐,插座照明零线汇流排要分开,压接配件齐全,压接导线的回转方向要正确,断路器接线牢固,断路器接线端子上不得将不同线径的导线在同一端子压接,配电箱回路分配要平衡,并注明各个回路。22.竣工后,提交一份标准详细的线路布置图及电气系统图。图样如下:注:a、标注的位置要符合实际;b、进出线管的位置尺寸要准确,误差范围+
41、5mm;c、强弱电的标识要分清,并附说明。(三)电气检测1.所有接线完毕后,必须对配电箱、插座、开关等进行线路检查,插座回路应进行接地(PE)线接触电阻测试。2.电源线绝缘检测应使用500V,精度0.1级兆欧表测量,线间绝缘电阻0.5M以上,测试后应填写绝缘阻值测试记录。(此项工作应在灯具安装前进行)3.弱电须采用短接一端,在另一端测量通断的方法检测。4.所有电气完工后进行通电检测,漏电开关动作正常,插座开关试电良好。5.电气竣工检验合格后应填写电气竣工验收单。B 水路部分一、材料提示根据公司报价材料选用符合国家标准的材料,进行施工,绝对不能使用镀锌管。二、施工工艺1.洗手间及厨房沿墙身横向埋
42、管的,最下面一条管必须走在做好的地面到墙身高度400mm处,原则上不允许在地面上走冷、热水管,冷、热水龙头管必须水平及孔距准确(孔距正常保持在150160mm左右)。2.冷、热水管均为入墙做法,开槽时须检查槽的深度,然后做好防水再进行敷管。3.水管试压必须试四次,第一次是开工进场的时候,检查原有水管的质量及接头是否漏水,第二次是改造后试压,检查所有接头是否漏水,第三次是水龙头安装完毕进行试压。第四次试压是在铺完木地板底板后、铺木地板前。四次试压必须经甲方和监理签字验收合格后才可封闭,每次试压应为0.61MPa(相当于610公斤)。4.淋浴盆上的混合龙头的左右位置正确,且装在浴盆中间(先确定浴缸
43、尺寸),高度为浴缸上口150200mm。5.坐便器的进水出口尽量安置在能被坐便器挡住视线的地方。6.立柱盆的冷、热水龙头离地高度为500550mm,下水道一定要装在立柱内。7.台盆的下水管埋入墙内,进水管离地面高度为500550mm。8.安装浴缸前应检查防水是否完整,如无防水或防水被损坏,防水应重做。9.厨房洗涤盆处进水口离地高度为450mm。10.安装热水器进出水时,进水的阀门和进气的阀门一定要考虑并应安装在相应的位置。11.到炉具的气阀门要安装在实用、安全的位置。12.进水管、煤气管、下水管安装接头严密,连接后清理干净。13.安装厨、卫管道时,管道在出墙的尺寸应考虑到墙砖贴好后的最后尺寸,
44、即预先考虑墙砖的厚度。14.设计水管时应考虑洗衣机的用水龙头安装位置,下水的布置。同时注意电源插座位置是否合适。15.冷、热水管上下平行安装时,间距100mm,热水管应在冷水管上方,安装混合龙头时,热水应在面向的左边。16.所有的排污管、排水管进场时都必须检查是否畅通,同时要做相应的保护措施。安装所有的洁具前都要全面的检查。17.所有冷热水的弯头要用200mm长的单头螺纹的直管校正,包括水平度、垂直度、间距。校好后再用水泥砂浆牢固。18.水管的固定采用水泥钉连结铜丝固定,水泥砂浆批荡平直整洁。19.工进场,首先必须对厨房、卫生间做蓄水试验,48小时后到楼下观察是否渗漏。如有渗漏发生,须及时通知
45、业主,以便做好防水。20.给水管道的走向、布局要合理。21.水路改造采用铝塑管及连接配件,安装前必须检查水管及连接配件是否有破损、砂眼、裂纹等现象。22.水表安装位置应方便读数,水表、阀门离墙面的距离要适当,要方便使用和维修。23.墙体内、地面下,尽可能少用或不用连接配件,以减少渗漏隐患点。连接配件的安装要保证牢固、无渗漏。24.给水龙头的两个预留口,应在同一水平线,并且与盆池等轴线对称,预留口平面中心轴线与墙面垂直。25.墙面上给水预留口(弯头)的高度要适当,既要方便维修,又要尽可能少让软管暴露在外,并且不另加接软管,给人以简洁、美观的视觉。对下方没有柜子的立柱盆一类的洁具,预留口高度,一般
46、应设在地面上600mm左右。立柱盆下水口应设置在立柱底部中心或立柱背后,尽可能用立柱遮挡。壁挂式洗脸盆(无立柱、无柜子)的排水管一定要采用从墙面引出弯头的横排方式设置下水管(即下水管入墙)。26.柜子的洗脸盆,洗菜盆的给水管,应用弯头从墙面及柜子背板上引出,高度应在柜底上方300mm(离地面400mm)左右,而不应该从柜子底板上引出。27.管道连接完成后,应先固定在墙体槽中,用堵丝将预留的弯头堵塞,将水阀关闭,进行加压检测。试压压力0.8MPa,保持24小时不降低,合格后可将水管封入墙体。28.坐便器的下水应直接接入主下水管,并且一定要配备沉水弯头,防异味。29.地漏必须要放在地面的最低点。30.橱柜、洗脸盆柜内应避免将下水管设置在柜门边、柜中央部位等处,应用乳胶调木屑密封,下水管与柜底的缝隙。31.排水管道安装后做试水检验,应保证下水畅通,无渗漏、倒溢现象。32.卫生器具的安装位
