铝扣板吊顶技术交底.doc

技术交底记录 （表式C2-2-1）
编号
T7-4

工程名称
当代万国城1#楼
施工单位
北京中建华腾装饰工程有限公司

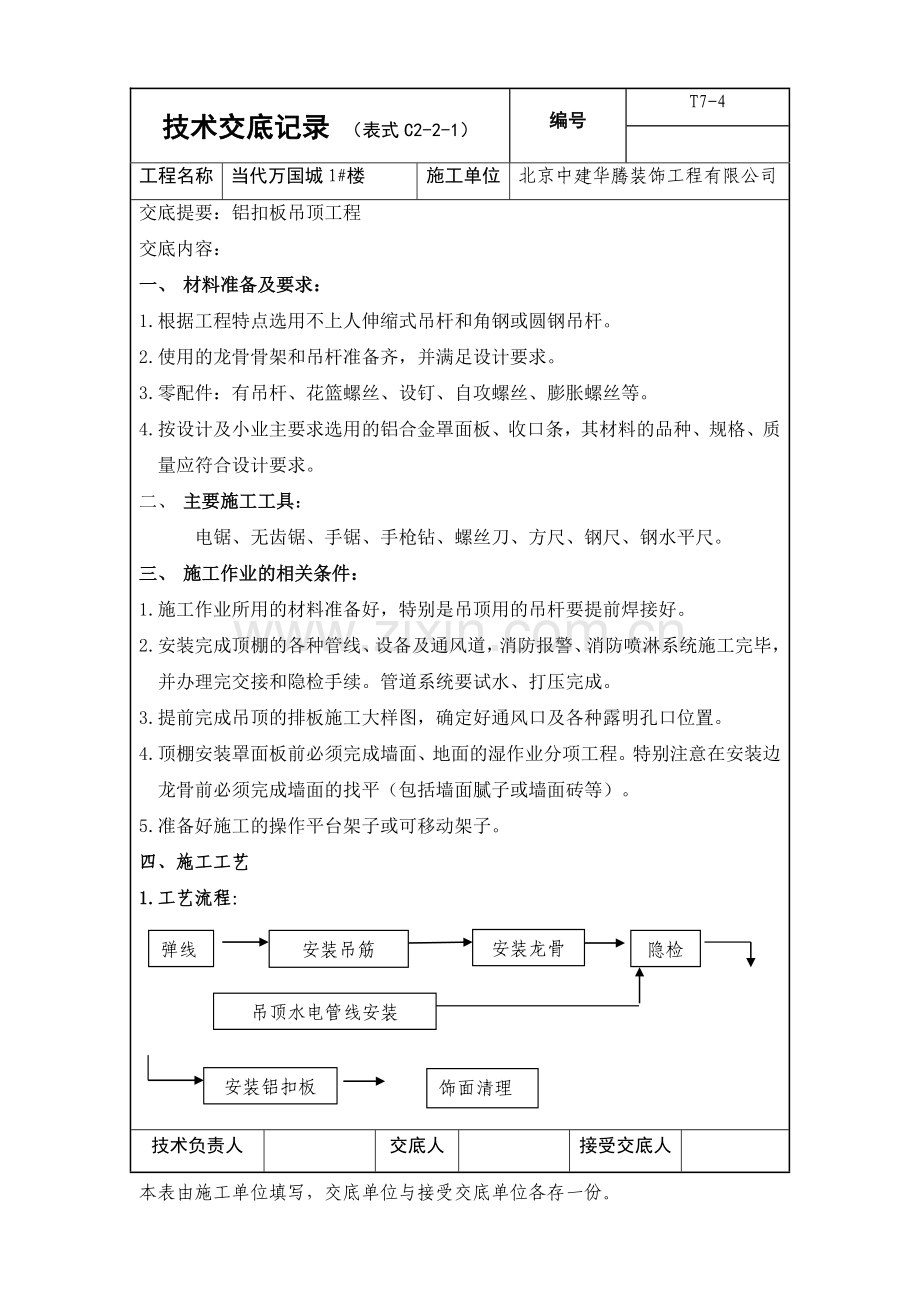

交底提要：铝扣板吊顶工程
交底内容：
一、 材料准备及要求：
1. 根据工程特点选用不上人伸缩式吊杆和角钢或圆钢吊杆。
2. 使用的龙骨骨架和吊杆准备齐，并满足设计要求。
3. 零配件：有吊杆、花篮螺丝、设钉、自攻螺丝、膨胀螺丝等。
4. 按设计及小业主要求选用的铝合金罩面板、收口条，其材料的品种、规格、质量应符合设计要求。
二、 主要施工工具：
电锯、无齿锯、手锯、手枪钻、螺丝刀、方尺、钢尺、钢水平尺。
三、 施工作业的相关条件：
1. 施工作业所用的材料准备好，特别是吊顶用的吊杆要提前焊接好。
2. 安装完成顶棚的各种管线、设备及通风道，消防报警、消防喷淋系统施工完毕，并办理完交接和隐检手续。管道系统要试水、打压完成。
3. 提前完成吊顶的排板施工大样图，确定好通风口及各种露明孔口位置。
4. 顶棚安装罩面板前必须完成墙面、地面的湿作业分项工程。特别注意在安装边龙骨前必须完成墙面的找平（包括墙面腻子或墙面砖等）。
5. 准备好施工的操作平台架子或可移动架子。
四、施工工艺
1.工艺流程：
隐检
安装龙骨
安装吊筋
弹线

吊顶水电管线安装

饰面清理
安装铝扣板

技术负责人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。
技术交底记录 （表式C2-2-1）
编号
T7-4

工程名称
当代万国城1#楼
施工单位
北京中建华腾装饰工程有限公司
交底提要：
交底内容：

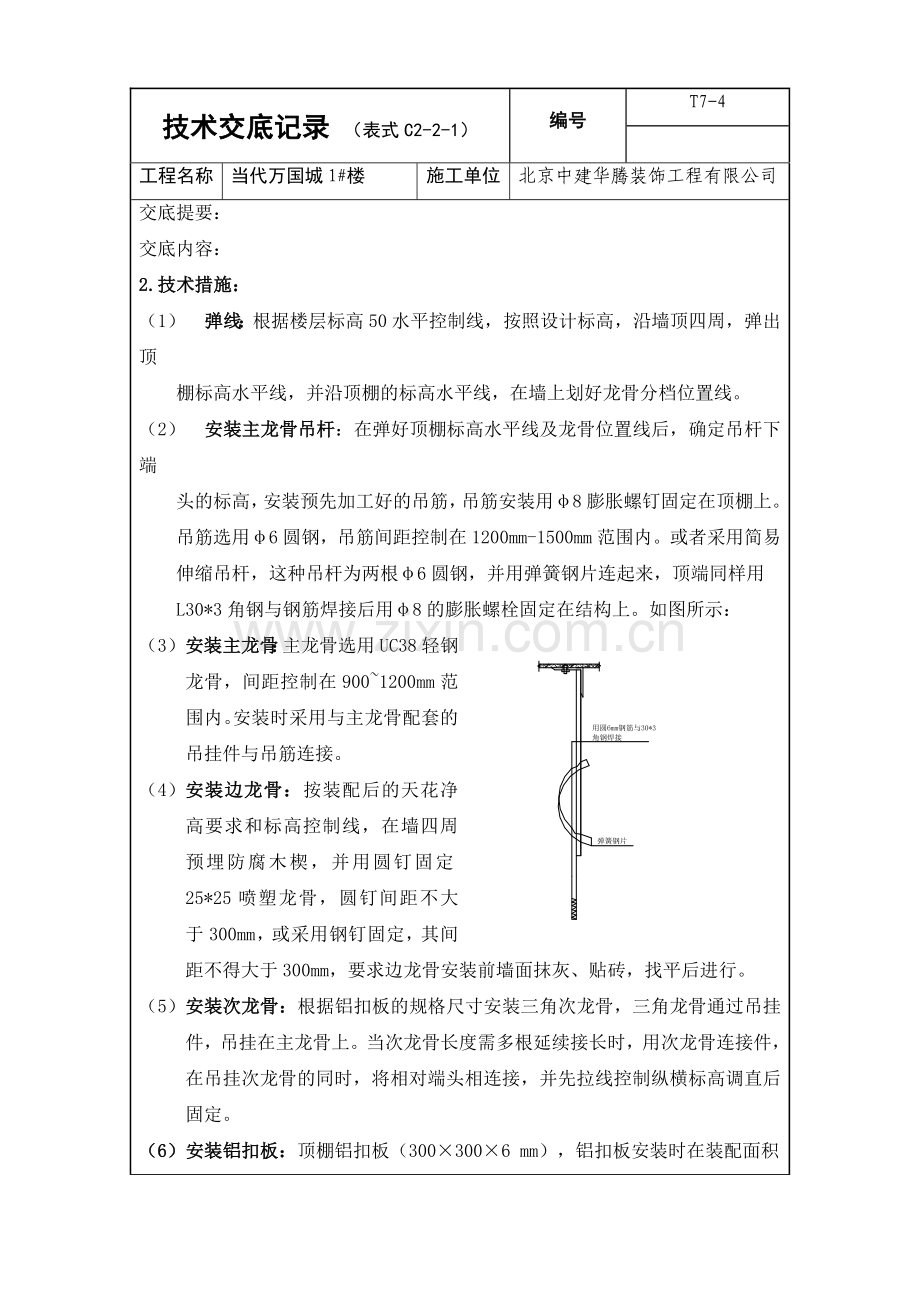

2.技术措施：
（1） 弹线：根据楼层标高50水平控制线，按照设计标高，沿墙顶四周，弹出顶
棚标高水平线，并沿顶棚的标高水平线，在墙上划好龙骨分档位置线。
（2） 安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端
头的标高，安装预先加工好的吊筋，吊筋安装用φ8膨胀螺钉固定在顶棚上。
吊筋选用φ6圆钢，吊筋间距控制在1200mm-1500mm范围内。或者采用简易
伸缩吊杆，这种吊杆为两根φ6圆钢，并用弹簧钢片连起来，顶端同样用
L30*3角钢与钢筋焊接后用φ8的膨胀螺栓固定在结构上。如图所示：
（3） 安装主龙骨：主龙骨选用UC38轻钢龙骨，间距控制在900~1200mm范围内。安装时采用与主龙骨配套的吊挂件与吊筋连接。
（4） 安装边龙骨：按装配后的天花净高要求和标高控制线，在墙四周预埋防腐木楔，并用圆钉固定25*25喷塑龙骨，圆钉间距不大于300mm，或采用钢钉固定，其间距不得大于300mm，要求边龙骨安装前墙面抹灰、贴砖，找平后进行。
（5） 安装次龙骨：根据铝扣板的规格尺寸安装三角次龙骨，三角龙骨通过吊挂件，吊挂在主龙骨上。当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时，将相对端头相连接，并先拉线控制纵横标高调直后固定。
（6）安装铝扣板：顶棚铝扣板（300×300×6 mm），铝扣板安装时在装配面积
技术负责人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。
技术交底记录 （表式C2-2-1）
编号
T7-4

工程名称
当代万国城1#楼
施工单位
北京中建华腾装饰工程有限公司
交底提要：
交底内容：
的中间位置垂直三角龙骨拉同一条基准线，对齐基准线后向两边安装。安装时，严禁野蛮装卸，必须顺着翻边部位顺序轻压，将方板两边完全卡进龙骨后，再推紧。或者采用自攻螺丝直接固定在次龙骨上，自攻螺丝间距200mm～300mm。安装详图如下：
（7）清理：铝扣板安装完后，需用布把板面擦试干净，不得有污物及手印等。
五、质量要求
1、 铝合金装饰吊顶板工程所用材料的品种、规格颜色以及基层构造、固定方法等应符合设计要求。
2、 铝合金装饰吊顶板与龙骨的连接应紧密，表面应平整，不得有污染、折裂、缺棱掉角、锤伤、划痕等缺陷。
3、 灯饰、通风口、检查孔等，应与吊顶协调配合，除设计上充分注意，施工时也应注意其收口的质量要求。
4、 在风口、检查孔与墙面或柱面交接部位，面板要做好封口处理，不得露白槎。
技术负责人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。
技术交底记录 （表式C2-2-1）
编号
T7-4

工程名称
当代万国城1#楼
施工单位
北京中建华腾装饰工程有限公司
交底提要：
交底内容：
5、 合金装饰吊顶板安装的允许偏差和检验方法：
项次 项目 允许偏差 检验方法
1 表面平整 3 用2m靠尺和楔形塞尺检查观察
2 表面垂直 2 用2m托线板检查
3 接缝平直 0.5 拉5m线检查，不足5m拉通线检查
4 压条平直 3 拉5m线检查，不足5m拉通线检查
5 接缝高低差 1 用直尺和楔形塞尺检查
6 压条间距 2 用尺检查

六、成品保护措施
1、 铝扣板存放在库房内，地面要平整，室内清洁、通风、干燥、底部应防枕木垫平，严禁与酸、碱、盐类物质接触。应与热源隔开，避免受热变形。
2、 安装时应注意不要将表面的面层膜损坏，或表面划痕。操作时应带好手套轻轻将板卡入龙骨槽内，或者用自攻螺丝固定。
3、 安装完成后严禁其他非专业施工人员随意拆除，在其他专业施工时应注意不要撞击吊顶。
4、 施工完成后将房间封闭，需要施工时有专人进行看管。
5、 设备管道等不得与吊顶杆接触。
七、施工时注意的质量问题
(1) 吊顶不平
原因分析：
1.水平线控制不好，是吊顶不平的主要原因，主要是两方面：一是防线时控制不好；二是龙骨未拉线调平。
技术负责人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。
技术交底记录 （表式C2-2-1）
编号
T7-4

工程名称
当代万国城1#楼
施工单位
北京中建华腾装饰工程有限公司
交底提要：
交底内容：
2、安装铝扣板的方法不妥，也是易使吊顶不平，严重的还会产生波浪形状。如龙骨未调平就急于安装条板，再进行调平时，由于其受力不均产生波浪形状。
3、轻质条板吊顶 ，在龙骨上直接悬挂重物，承受不住发生局部变形。
4、吊杆不牢，引起局部下沉，由于吊杆本身固定不妥，或自行松动或脱落。
5、板自身变形，未加校正而安装产生不平，或者在运输过程中挤压变形。
6、安装扣板没插紧，下掉造成顶面不平。
防治措施：
1.对于吊顶四周的标高线，应准确地弹在墙面上，其误差不能大于±0.5mm，如果跨度较大，还应在中间适当位置加设标高控制点，在一个断面要拉通线控制，且拉线时不能下垂。
2.待龙骨调直调平后方能安装条板。
3.应同设备配合考虑，不能直接悬吊的设备，应另设吊杆直接与结构固定。
4.如果采用膨胀螺栓固定吊杆，应做好隐检记录。关键部位要做螺栓的拉拔实验。
5.在安装前，先要检查板条平、直情况发现不妥者，应进行调整。
（2）接缝明显
原因分析：板条接长部位的接缝明显表现在：一是接缝处接口白槎，二是接缝不平，在接缝处产生错台。
防治措施：
1.做好下料工作，对接口部位再用锉刀将其修平，并将毛边修整好
2.用同颜色的胶粘剂对接口部位进行修补。用胶的目的：一是密合，另外也是对切口的白边进行遮掩。

技术负责人

交底人

接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。
