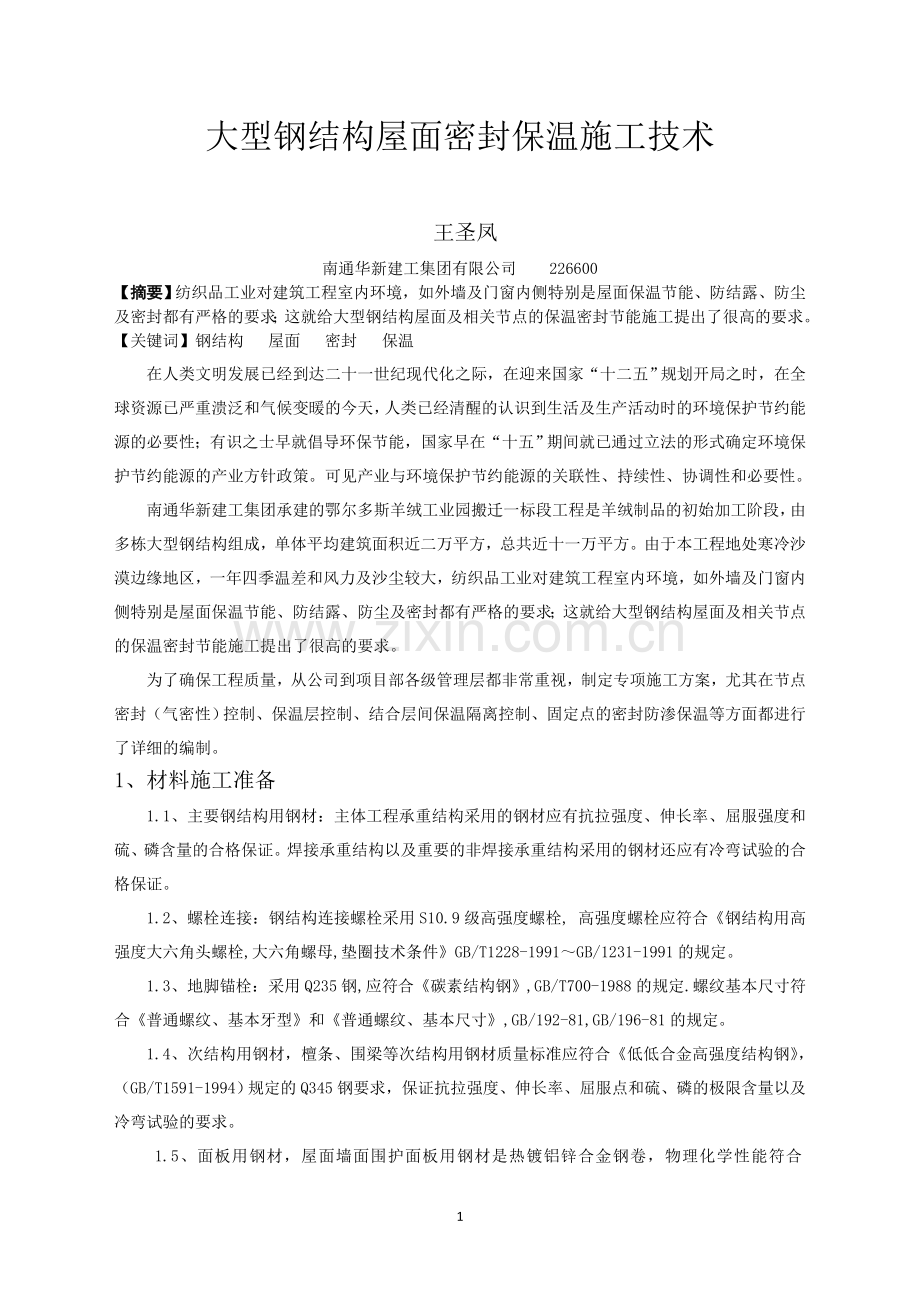

大型钢结构屋面密封保温施工技术 王圣凤8南通华新建工集团有限公司 226600【摘要】纺织品工业对建筑工程室内环境，如外墙及门窗内侧特别是屋面保温节能、防结露、防尘及密封都有严格的要求；这就给大型钢结构屋面及相关节点的保温密封节能施工提出了很高的要求。【关键词】钢结构 屋面 密封 保温在人类文明发展已经到达二十一世纪现代化之际，在迎来国家“十二五”规划开局之时，在全球资源已严重溃泛和气候变暖的今天，人类已经清醒的认识到生活及生产活动时的环境保护节约能源的必要性；有识之士早就倡导环保节能，国家早在“十五”期间就已通过立法的形式确定环境保护节约能源的产业方针政策。可见产业与环境保护节约能源的关联性、持续性、协调性和必要性。南通华新建工集团承建的鄂尔多斯羊绒工业园搬迁一标段工程是羊绒制品的初始加工阶段，由多栋大型钢结构组成，单体平均建筑面积近二万平方，总共近十一万平方。由于本工程地处寒冷沙漠边缘地区，一年四季温差和风力及沙尘较大，纺织品工业对建筑工程室内环境，如外墙及门窗内侧特别是屋面保温节能、防结露、防尘及密封都有严格的要求；这就给大型钢结构屋面及相关节点的保温密封节能施工提出了很高的要求。为了确保工程质量，从公司到项目部各级管理层都非常重视，制定专项施工方案，尤其在节点密封（气密性）控制、保温层控制、结合层间保温隔离控制、固定点的密封防渗保温等方面都进行了详细的编制。1、材料施工准备1.1、主要钢结构用钢材：主体工程承重结构采用的钢材应有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证。焊接承重结构以及重要的非焊接承重结构采用的钢材还应有冷弯试验的合格保证。1.2、螺栓连接：钢结构连接螺栓采用S10.9级高强度螺栓, 高强度螺栓应符合钢结构用高强度大六角头螺栓,大六角螺母,垫圈技术条件GB/T1228-1991GB/1231-1991的规定。1.3、地脚锚栓：采用Q235钢,应符合碳素结构钢,GB/T700-1988的规定.螺纹基本尺寸符合普通螺纹、基本牙型和普通螺纹、基本尺寸,GB/192-81,GB/196-81的规定。1.4、次结构用钢材，檀条、围梁等次结构用钢材质量标准应符合低低合金高强度结构钢，（GB/T1591-1994）规定的Q345钢要求，保证抗拉强度、伸长率、屈服点和硫、磷的极限含量以及冷弯试验的要求。1.5、面板用钢材，屋面墙面围护面板用钢材是热镀铝锌合金钢卷，物理化学性能符合ASTM-A792或ASTM-A755，AS1397的要求，基材屈服强度不小于345MPA.屋面板采用锁缝型连接的双层屋面板(外板厚度不小于0.6MM,内板厚度不小于0.5MM), 钢材是热镀铝锌合金钢卷.固定面板用钉，是用带密封圈的符合设计要求且要符合相关验收规范规定的带六角头的自弓钉。1.6、保温材料：采用175MM(100+75)厚容重为16K的钢结构用玻璃棉毯,施工时分两层铺设,檀条上设冷桥隔热条。2、钢结构支承结构施工在土建预埋地脚螺栓时，要派人参加复查地脚螺栓的品种、规格、尺寸、数量、轴线位置及标高等，在基础砼施工刚刚完成时要及时派人参加复查地脚螺栓的轴线位置及标高等，以确保地脚螺栓的位置及标高符合设计要求，为后续的钢结构顺利安装打下良好的基础。在钢结构构件加工时，放样、下料、切割、除锈、刨边、焊接、效正、打磨、防锈防腐、储存、运输等工序，要符合设计及钢结构工程施工质量验收规范、门式钢架轻型房屋钢结构技术规程的相关要求。在立柱、钢梁、檀条、屋面及支撑等安装时要求严格按照钢结构高强度螺栓连接的设计施工及验收规程、钢结构工程施工质量验收规范、门式钢架轻型房屋钢结构技术规程及国家现行有关施工安全操作规程的相关要求。图1 钢结构支撑结构施工3、屋面内层板施工在钢结构的主次支承结构安装并验收合格后，在进场材料检验检测合格后，开始屋面内层板的样板施工并经相关各方验收认可后（检查验收内容如：板的位置、接头缝及板间边缝的密缝条的位置和气密性的质量、固定内板的螺丝钉的位置和气密性的质量、内板与周围墙体交界处的固定及气密性的质量等。），方可进行屋面内板的大面积施工，严格按照样板的施工质量来施工和检查验收，并且符合钢结构工程施工质量验收规范、门式钢架轻型房屋钢结构技术规程、屋面节能构造（06J204）及国家现行相关验收规范的规定。图2 屋面内层板铺贴 图3 屋面内层板接缝锚固 图4 屋面内层板与女儿墙根部保温处理4、屋面保温层施工在屋面内板施工完成自检合格的基础上并经相关各方隐蔽验收通过后，方可进行保温层施工；保温玻璃棉毡的运输、保存、施工环境都要符合相关湿度的要求，不得在雨天施工，屋面内板上表面必须保持干燥，保温层厚度及周边搭接要符合设计及有关验收规定；且必须边铺设保温棉毡边盖屋面上层面板，确保保温层不受潮，才能保证屋面保温层达到设计要求的保温隔热不结露的效果。图5 保温棉毡层铺贴5、屋面上层板屋面上层板的运输、储存、施工环境湿度等必需符合相关验收规范的规定。在运输过程中要确保屋面板不变形不受潮，确保边缝锁口不变形。在储存过程中，下面垫木要顺平且一端较高以便冷凝水顺利排出，且要及时覆盖防潮并保持通风。屋面板施工，与屋面保温层施工基本同时进行，并提请监理旁站。在屋面板施工之前：必须进行檀条的断桥处理，即是在屋面层内次檀条（图6）上放置保温隔热条（图7），以及与女儿墙交接处和檐口等节点的保温处理（图4）；屋面上层板铺设应在晴天（或者相对湿度较低）且屋面板和保温棉毡必须是干燥的情况下进行施工，屋面板间锁缝之前应做耐候密封胶密闭处理和支撑（图8），锁缝必须严密扣紧，接头缝搭接长度应符合相关验收规范，且应做防水密封处理，固定板和接头的专用钉应带有密封圈，钉的密封圈应使用耐候性的材料，专用钉的外表面应作电镀防锈处理。钉应拧紧并使密封圈受压而微微变形为止，确保钉的周围不渗透以保证屋面保温层始终处于干燥状态，使整个屋面层在设计合理的期限内始终处于设计要求的节能保温及防结露的设计值范围内。图6 屋面层内次檀条施工图7 保温隔热条材料 图8 屋面板设置支撑图9 铺设完毕的屋面板6、屋脊施工屋脊施工，在屋面内板隐蔽验收合格后进行，先安装内衬托板，板周边的密封同屋面内板的密封。在屋面外板及屋脊内衬托板隐藏验收合格后进行屋脊两边封边板施工，周边的密封同屋面板内板，并在封板上平面粘上PE堵头，屋脊内部的保温层施工同屋面保温层施工，在屋脊两边封板、周边密封、内部保温层及PE堵头等工序隐蔽验收合格后，进行屋脊外板施工，固定用钉同屋板用钉。施工方法、质量要求、验收程序等同屋面施工，且符合钢结构工程施工质量验收规范、门式钢架轻型房屋钢结构技术规程、屋面节能构造（06J204）及国家现行相关验收规范的规定。图10 屋脊细部处理图11 屋面防雷7、结束语经试生产三个月现场检查验证，本工程各厂房屋面节能、室内防结露、防尘等符合相关专业设计要求和国家现行相关质量验收规范的规定。实践证明，在优化施工组织设计，改善施工工艺，提高施工质量及加强过程控制和成品运输保护等方面采取有效措施，坚持严谨的施工组织管理，完全可以使超大型钢结构屋面节能效果等满足要求。在提高生产及生活水平的同时能有效地控制能源消耗，减少对大气层的污染，改善生存环境，造福人类。同时在人类文明不断发展的潮流中，我们自已在工作之中还要不断学习、不断实践，才能逐步积累经验以提高自己的工作能力，为社会发展作点微薄的贡献而努力奋斗。图12 屋面成型效果
