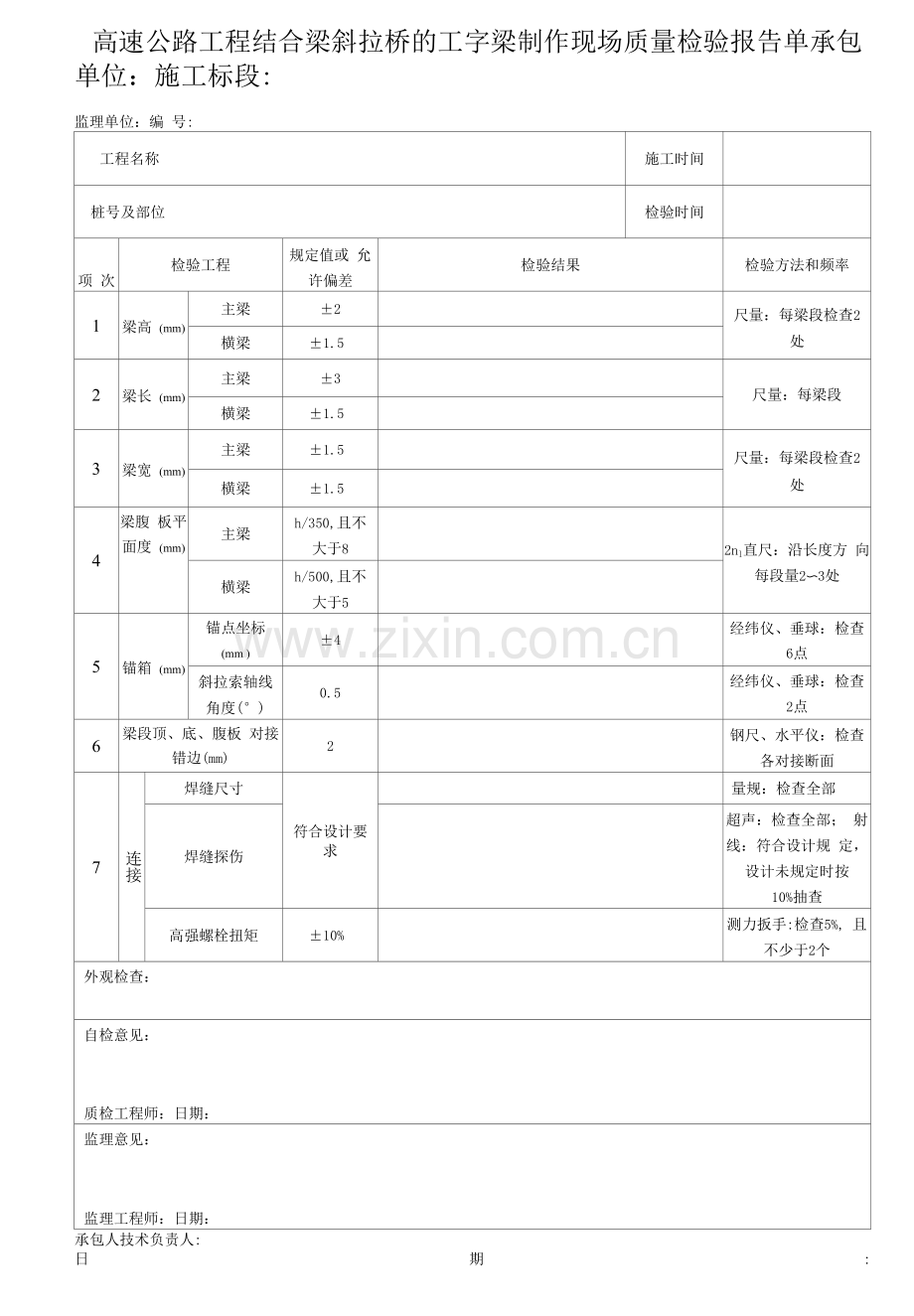

高速公路工程结合梁斜拉桥的工字梁制作现场质量检验报告单.docx

高速公路工程结合梁斜拉桥的工字梁制作现场质量检验报告单承包单位：施工标段:
监理单位：编 号:
工程名称

施工时间

桩号及部位

检验时间

项 次
检验工程
规定值或 允许偏差
检验结果
检验方法和频率
1
梁高 (mm)
主梁
±2

尺量：每梁段检查2 处
横梁
±1.5

2
梁长 (mm)
主梁
±3

尺量：每梁段
横梁
±1.5

3
梁宽 (mm)
主梁
±1.5

尺量：每梁段检查2 处
横梁
±1.5

4
梁腹 板平 面度 (mm)
主梁
h/350,且不 大于8

2nl直尺：沿长度方 向每段量2〜3处
横梁
h/500,且不 大于5

5
锚箱 (mm)
锚点坐标 (mm )
±4

经纬仪、垂球：检查 6点
斜拉索轴线 角度(°)
0.5

经纬仪、垂球：检查 2点
6
梁段顶、底、腹板 对接错边(mm)
2

钢尺、水平仪：检查 各对接断面
7
连接
焊缝尺寸
符合设计要 求

量规：检查全部
焊缝探伤

超声：检查全部； 射线：符合设计规 定，设计未规定时按
10%抽查
高强螺栓扭矩
±10%

测力扳手:检查5%, 且不少于2个
外观检查：
自检意见：
质检工程师：日期：
监理意见：
监理工程师：日期：
承包人技术负责人:
日期:
