手持与固定二维码终端规范.doc

江苏电信
江苏智恒信息科技服务有限公司

文档编号:
AH-CMS-PS-TS

青奥会手持与固定读写终端

技术要求

V0.1
编写： 顾成太
审核：张丽丽
批准：
日期：2011-12-1
日期：
日期：

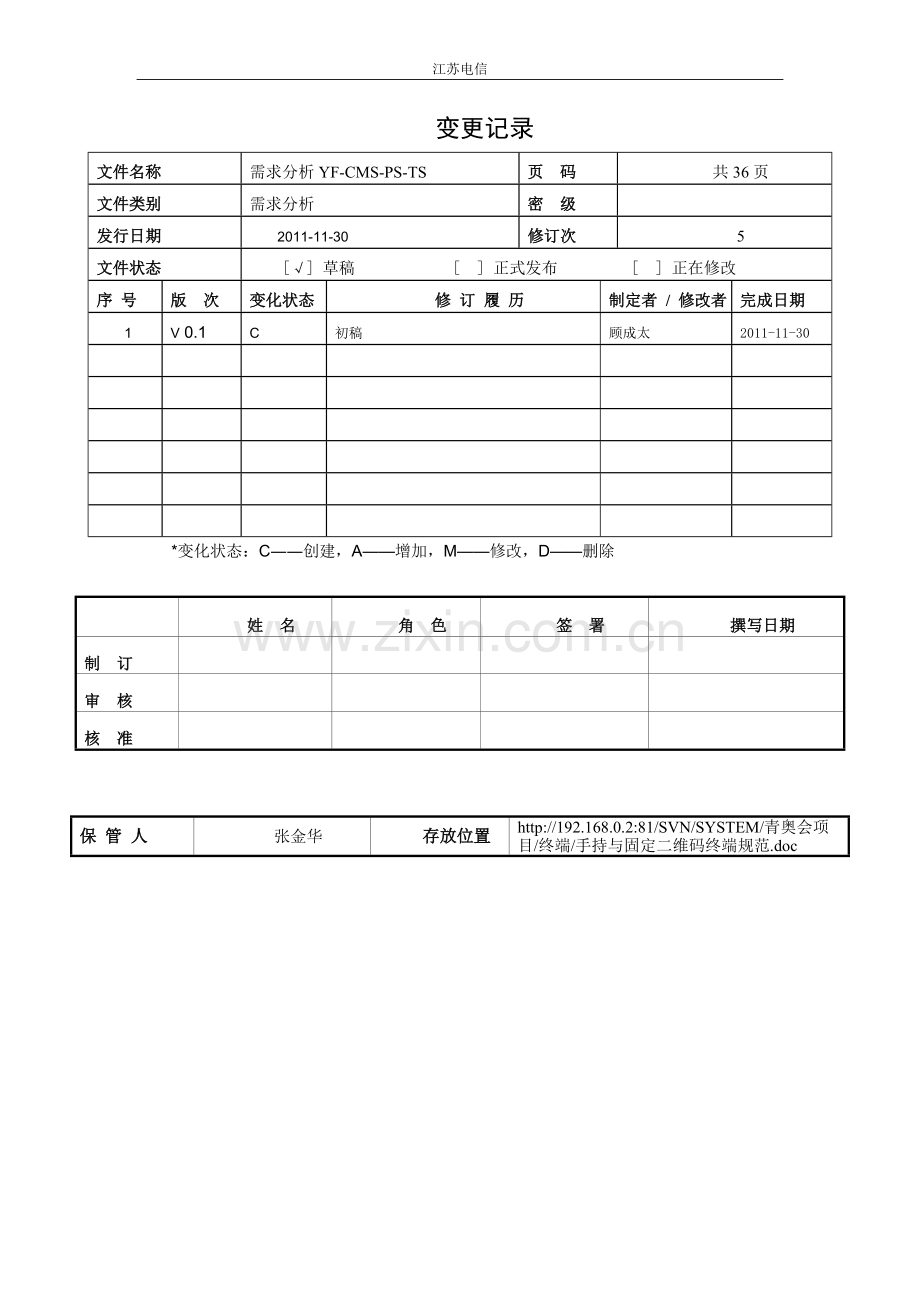

变更记录
文件名称
需求分析YF-CMS-PS-TS
页 码
共36页
文件类别
需求分析
密 级

发行日期
2011-11-30
修订次
5
文件状态
[√] 草稿 [ ] 正式发布 [ ] 正在修改
序 号
版 次
变化状态
修 订 履 历
制定者 / 修改者
完成日期
1
V 0.1
C
初稿
顾成太
2011-11-30

*变化状态：C――创建，A——增加，M——修改，D——删除

姓 名
角 色
签 署
撰写日期
制 订

审 核

核 准

保 管 人
张金华
存放位置
http://192.168.0.2:81/SVN/SYSTEM/青奥会项目/终端/手持与固定二维码终端规范.doc

目 录

1 引言 1
2 名词解释 2
3 条形码读取 3
3.1 识读码制 3
4 终端形态 3
4.1 手持终端 3
4.2 POS终端 3
5 硬件需求 3
5.1 终端基本配置 3
5.2 二维码读卡器 4
5.3 磁卡 4
5.4 IC卡 4
5.5 电池 4
5.6 存储功能 4
5.7 显示功能 4
5.8 键盘功能 4
5.9 供电方式 5
6 软件需求 5
6.1 多媒体功能要求 5
6.2 读写器的二次开发接口 5
6.3 读写器的其它功能需求 6
6.4 读写器的性能说明 6
6.5 读写器的其它性能要求 6
6.6 系统环境适应性方案 6

1 引言
本项目规定二维码测试、生产的规范

2 名词解释
Abbreviations
缩略语
Full spelling
英文全名
Chinese explanation
中文解释
2
2D
2-diinensional bar code
二维码
A

D
DM
Data Matrix
数据矩阵

I
ID
Identification
标识符
P
PIX
pixel
像素
Q
QR
Quick Response
快速相应
R

S

3 条形码读取
3.1 识读码制
F 2D： PDF417, QR Code, DataMatrix， GM码
F 1D ：Code128, Code39, China post 25,ISBN/ISSN, Code 93
焦距距离 15mm ；
F 青奥会暂定使用ＱＲ码！

10mil一维
13.33milGM码
13.33milPDF417码
15milDM码
20milQR码

3.2 二维码的精度
3.2.1 二维码印刷精度

印刷时根据印刷设备的精度，同时根据面积的要求。印刷单元按照印刷设备的单元呈几何级数递增；
3.2.2 二维码读取精度

目前二维码设备读取基本采用影像式二维码扫描器（枪），读取时需要将印刷单元分成3行（9个）像素进行计算，因此读取距离，镜头分辨率均是决定读取效果；

3.3 识读精度
F 版本：21×21模块到177×177模块（版本1到40，每版本符号每边增加4个模块）；
F 打印对比度：最小25%的绝对黑/亮反射比；
F 视域：水平方向：40°，垂直方向：25°；左右摆动允差：±60°；前后摆动允差：±60°；旋转允差：360° ；
F 分辨率：752x480像素；
F 系统目前规划，图片格式最小为2cm；版本为10级；纠错等级为M级 参考字节
版本
纠错等级
数据码字数*
数据位数**
数据容量
数字
字母数字
8位字节
日本汉字
中国汉字
10
M
216
1 728
513
311
213
131

编码方式采用UTF-８
；
3.4 二维码信息
汉字编码:GB2312,商品信息都是明文,但是格式我们定,最后一个字节为校验位

4 终端形态
4.1 手持终端
4.2 POS终端
4.2.1 POS终端

5 硬件需求
5.1 二维码鉴权终端
5.1.1 配置
终端有Mini USB 1.1通讯接口，直接（提供HID功能）并与电脑连接，可从电脑下载应用程序。
终端具备RS232通信接口
l 支持LAN通讯：读写器具有LAN网络口，可以直接与Internet连接上网；

5.2 多媒体专用终端
5.2.1 CPU
不小于100Mips的ARM9/11CPU或者性能相近或者更高的处理器；
5.2.2 存储器
终端具有内置存储器RAM/ROM，256 MB/1GB，并支持外置存储，存储容量可扩展至8GB；
5.2.3 摄像头
要求摄像头的分辨率大于或者等于320*240，色彩在256灰度以上，接口支持QVGA实时传输、速度大于5帧/秒，要求具备LED照明或者闪光灯，以及5-10cm拍摄距离聚焦能力；
具备自动变焦的功能；
5.2.4 磁卡

5.2.5 IC卡
5.2.6 电池
手持阅读器内部配备可充电锂电池：
l 工作电压：3.7V；
l 电池容量：3000mAh；
l 工作时长：连续工作时间可达6小时；
l 充电方式：采用Mini-USB接口适配器进行充电；
l 充电时间：小于4h；
l 电池数量：两块（一块备用电池）；
5.3 显示功能
l 显示屏大小：不低于7“TFT LCD,800 ×480
l 分辨率：不低于480*272 16位真彩色；
l 参数：半反半透式触摸TFT-LCD，LED背光；
l 显示文件种类：Windows可以处理的所有文字、图片、视频等文件，包括doc、txt、excel、pdf、JPEG、flash、MP3、MP4、MIDI、word等。
5.4 键盘功能
阅读器需支持触摸屏输入和按键输入，实现双重快速输入，提高工作人员工作效率。终端至少具有10个数字键、4个功能键、4个方向键。

6 软件需求

6.1 二维码扫描枪
6.2 二维码鉴权终端
6.3 翼支付功能
6.4 读写器的二次开发接口
读写器采用WinCE操作系统，提供API接口函数，支持C#、C/C++等编程语言，在Microsoft的Visual .net环境下可开发应用程序。
1. 读写器二次开发通讯接口
l USB 2.0/Mini USB 1.1；
l RS232/RS485；
2. 手持读写器和固定读写器扩展功能
l 手持读写器
1） 无线通讯扩展至3G网络：TD-SCDMA；
2） 扩展具有照相功能，工作人员可拍设备照片，上传至系统入库。
3） 对于室内，手持读写器通过WIFI与管理平台快速对接；
l 固定读写器
无线通讯扩展至3G网络：TD-SCDMA；
6.5 读写器的其它功能需求
6.6 读写器的性能说明

手持阅读器的显示性能：
手持读写器
l 文字、图片显示性能：手持读写器液晶屏显示；
l 视音频播放性能：通过内置扬声器可以实现声音播放功能，并通过软件调节实现声音大小可调；
固定/手持读写器的有线传输要求：
l 有线通讯接口：RS232/RS485串口、Mini USB1.1接口、LAN网络接口等多种方式。
l 网络口数量：各类接口各一个；
l 支持传输速率：RS232 115200bps；USB 12Mbps； LAN 100Mbps。
6.7 读写器的其它性能要求
6.8 系统环境适应性方案
类型
要求
备注

l 跌落规格： 在工作温度范围内，从 1.8 米高处多次跌落至水泥地面滚落： 在室温条件下，2,000 次从 1 米高处滚落（4,000 次撞击）；
l 静电释放 (ESD)： +/-15kVDC 空气放电；+/-8Kvdc
l 防护等级：工业等级IP65；
l 工作环境：工作温度为-20 ℃ 至 + 46 ℃；工作湿度，10% 至 95%（无冷凝）；
7 交易流程
7.1 在线交易流程
7.1.1 电脑交易流程

图 1. 查询流程

图 2. 销售流程
7.1.2 手机验证交易流程

8 终端菜单
8.1 图形菜单
终端具有彩屏功能的， 终端像素为 480*272；
8.1.1 开机界面

图 1. 开机界面
8.1.2 菜单
菜单采用“九宫格”设计方式，其中二维码防伪菜单里包括：
F 赋码操作
F 防伪查询；
F 身份注册、注销；
F 应用程序更新需要验证手机的唯一性
（下载）；
F 商品状态更新
F 终端设置
8.2 文字菜单

10
