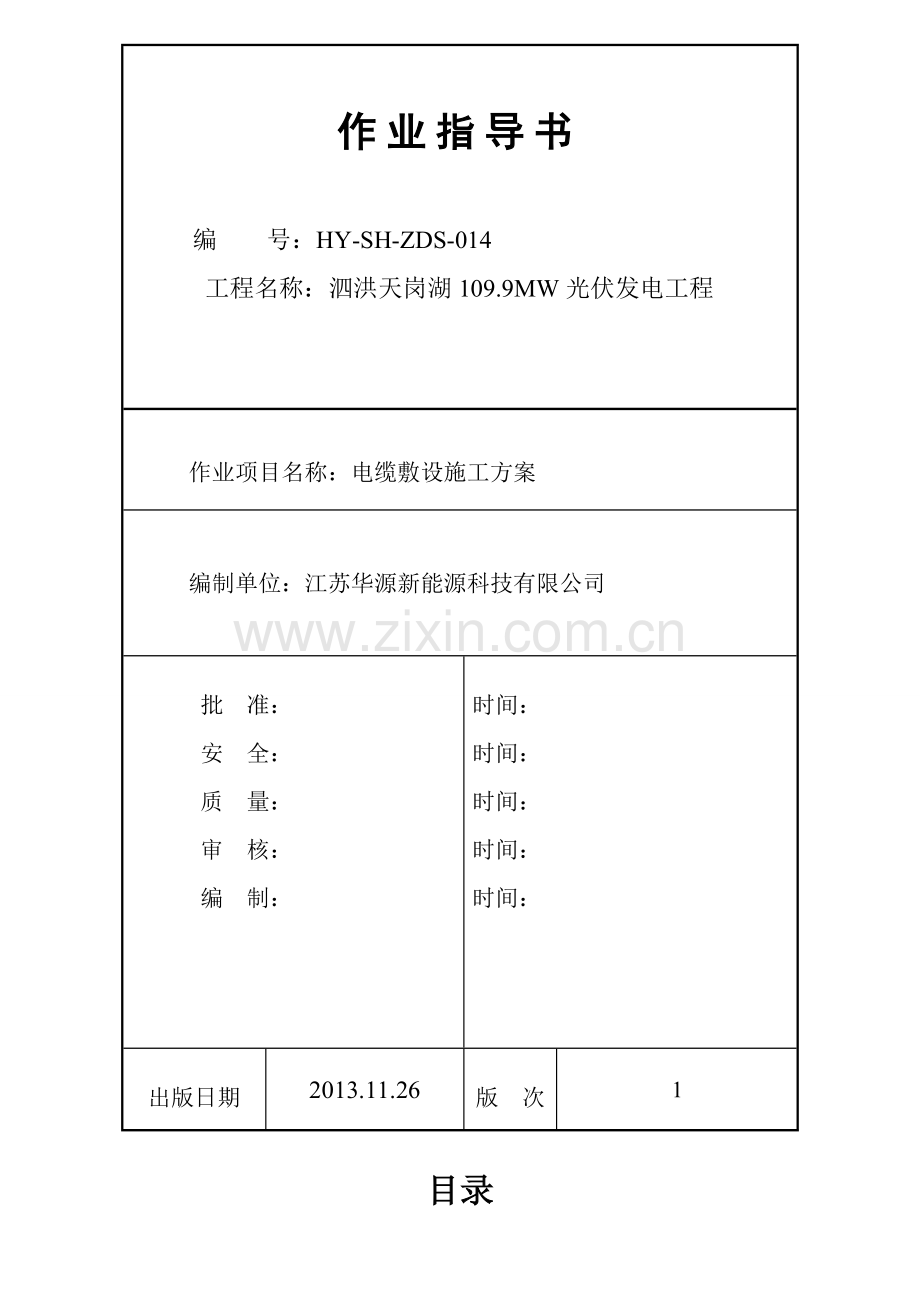

作业指导书 编 号：HY-SH-ZDS-014 工程名称：泗洪天岗湖109.9MW光伏发电工程 作业项目名称：电缆敷设施工方案编制单位：江苏华源新能源科技有限公司批 准：安 全： 质 量： 审 核：编 制：时间：时间：时间：时间：时间：出版日期2013.11.26版 次1目录编制目的1适用范围1编制依据1作业准备1作业条件2作业顺序3作业方法3应做的记录和提交的资料4安全管理、文明施工及环境保护51 编制目的为了指导泗洪天岗湖109.9MWp光伏发电工程电气电缆敷设作业，指导作业人员按要求进行施工，确保安全、优质、高效的完成电缆敷设安装工作。2 适用范围本作业指导书适用于泗洪天岗湖109.9MW光伏发电工程电气电缆敷设安装。3 编制依据3.1 电气装置安装工程质量检验及评定规程DL/T5161.15161.17-20023.2 电气装置安装工程电缆线路施工及验收规范 GB50168-20063.3 电力建设施工及验收技术规范DL/T 5190.5-20043.4 电力建设安全工作规程 DL 5009.1-20023.5 电力建设安全健康与环境管理工作规定3.6 工程建设标准强制性条文(电力工程部分)建标2006102号3.7 施工现场临时用电安全技术规范（JGJ46-2005）3.8 设计院施工图纸3.9 施工组织设计4 作业准备4.1 技术准备4.1.1 熟悉就地设备、盘柜的安装位置。4.1.2 核对图纸和清册，并与相关专业进行图纸会审。4.1.3 对电缆敷设路径进行二次设计，使用计算机编制电缆节点断面图和电缆敷设清单。核对电缆规格、型号、数量与电缆清单相符。4.1.4 敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆。4.2 资源配置4.2.1 施工人员配置序号工种单位人数备注1技术员名12安全员名13质检员名1- 1 -4安装工名205辅助工名若干名4.2.2 主要工器具配置 运输设备序号工具名称单位数量备注1汽车吊辆125t2汽车辆13电缆放线架付14电缆放线架付210t5电缆放线架付35t6钢卷尺 把13t7钢锯把250m8电缆断线剪把29对讲机对24注：上述工器具及设备已经检验，工作状态正常 计量工器具配置：序号工具名称单位数量备注1兆欧表块2500V 2500V各一2钢卷尺把15m4.3 电缆敷设沿途所需电缆沟道已开挖完毕，并经过验收，具备敷设条件。4.4 电缆敷设所需工器具、计量器具已准备齐全,电缆临时、永久标牌及附件材料完备。4.5 施工现场符合安全文明施工条件，现场照明充足。4.6 电缆敷设清单准备完毕，电缆敷设路径已表标识清楚。4.7 电缆的绝缘已测试完毕，符合要求。4.8 对施工人员的进度、质量、安全文明施工技术交底已经完毕。5 作业条件：5.1 人员配置：电缆敷设施工人员到齐，并经过培训与考核，都参与了安全技术交底并明白作业流程和安全质量要求。5.2 工器具配备：工器具齐全，并经过检查确定在有效期内。5.3 材料配备：需要敷设的各种型号的电缆和电缆放线架已运抵现场。5.4 照明配备：现场照明充足，应能满足施工。5.5 现场环境：保证施工场地清洁、无杂物。5.6 安全配备：施工现场已具备安全施工的条件，已完成交接。5.7 消防配备：在施工现场，配置有足够的消防器材，并经过检查。5.8 开工报告：本项目施工前，电缆敷设相应的单位工程开工报告已审批。5.9 施工协调：施工过程中应及时与该区域施工的其它施工专业人员进行协调。6 作业顺序：本次电缆敷设作业顺序如下图：电缆运输电缆敷设电缆挂牌、验收电缆绑扎7 作业方法：7.1 电缆的运输、保管7.1.1 电缆在运至现场前，应事先根据现场情况规划好存放场所。存放场所的选择，一方面要考虑不影响交通，另一方面要选择地势较高的地方，防止电缆浸泡在水中。7.1.2 施工人员根据技术员提供的电缆清册领取相应型号的电缆，摇绝缘。合格后，运输到指定位置。7.1.3 根据电缆敷设计划需要分批将电缆盘运至现场，电缆盘应分类摆放整齐。7.1.4 各种电缆盘之间应留有通道，以便检查电缆盘上的电缆型号、规格。7.1.5 在现场存放期间，应保证电缆盘与包装无损伤且标记完整，电缆终端良好。如果发现缺陷，应做好记录并妥善处理。7.1.6 电缆盘用吊车、汽车运输时；电缆盘在汽车上应垫木块防止滚动，严禁将电缆盘从汽车上直接推到地面。7.1.7 现场滚动运输时，电缆盘应按缠紧方向滚动，且挡板需高出电缆外圈 100mm时方允许滚动。电缆盘上的电缆如有松动时应缠绕紧固。电缆盘松散时严禁滚动。7.1.8 禁止将电缆平放搬运、平放储存。7.2 电缆敷设前准备7.2.1 成立电缆敷设小组，并设专人负责，严格过程控制。7.2.2 在敷设前，检查电缆及电缆安装材料的型号和技术规格符合设计要求。7.2.3 在敷设路径较暗的地方，应增加适当的照明；并且电缆敷设路径是否存在损坏电缆的因素，如有应及时处理。7.2.4 在敷设电缆前，应根据设计图纸中电缆敷设通道节点图及现场的实际情况计算电缆长度，以便合理安排电缆盘。7.2.5 电缆沟道统一规划，已开挖800mm深，并通过验收。7.2.6 按照电缆沟道检查电缆路径的标记、并标识清楚。7.2.7 检查所有相关电气设备是否已标记设备标识、代码,缺少及时补齐。7.3 电缆敷设7.3.1 每批电缆敷设时应安排两名负责人员，一人在电缆的终点，负责电缆的敷设顺序、现场人员的调动和电缆预留长度；另一名指挥在电缆的起点，负责核对电缆型号、规格是否符合设计要求，电缆临时标牌和预留长度。7.3.2 根据电缆拉出的方向（与电缆盘标示箭头方向一致）用放线架将电缆盘升起，且电缆盘法兰边缘距地面150200mm。7.3.3 将电缆标志牌用透明胶带缠绕在电缆终端，然后将电缆从电缆盘上方缓缓拉出。电缆盘处必须有专人负责，根据电缆敷设顺序架设电缆盘，敷设时电缆盘的转动速度应和电缆敷设速度一致。7.3.4 高压动力电缆、低压动力电缆、控制电缆在电控楼支架上应按设计要求分层敷设，并按顺序排列整齐。电缆自上而下的排列顺序为：高压动力电缆、低压动力电缆、大于或等于60V的控制电缆、小于60V的控制电缆。7.3.5 截面较大的电缆根据安全技术交底记录上的说明选用正确的电缆支架敷设电缆，严禁随意代用。7.3.6 电力电缆和控制电缆不能穿入同一根管子内。7.3.7 并联使用的电力电缆其长度、型号、规格相同。7.3.8 电缆的弯曲半径大于其电缆外径的10倍。7.3.9 电缆敷设时应根据需要留出一定的备用长度。7.3.10 敷设时应有专人检验，专人检查敷设线路。在一些重要转弯处配备有经验的电缆敷设施工人员，将电缆使用扎带绑扎牢固。电缆应平行敷设，不能绞在一起敷设。7.3.11 尽可能将同一方向电缆一次敷设完毕，对不能一次敷设的电缆，给其留出适当的位置，以便以后敷设。7.3.12 敷设过程中，应随时检查电缆的外观，电缆是否被压扁、折曲、伤痕等，如有缺陷，应经处理后方可敷设，并作好带有损坏部位照片的记录。7.3.13 每根敷设好的电缆两端必须正确标记电缆编号，必要时还应在电缆中间位置标记。7.3.14 光伏电缆布置在C型钢内槽内，并用扎带绑扎至C型钢上。前后排间光伏电缆敷设时需要套PVC管。7.4 电缆的绑扎固定7.4.1 要求绑扎整齐、美观，扎带方向一致且扎带口朝隐蔽侧,成一条直线。扎线要求编织手法统一，尽量绑扎紧密，电缆之间不留缝隙。电缆绑扎固定的位置要求如下：1） 垂直敷设的所有支持点；（尼龙扎带固定）2） 电缆转角弯头的两侧及中间；（尼龙扎带固定）3） 水平敷设直线段在适当的地方；（扎丝固定）4） 跨越伸缩缝时，离缝中心两侧750-1000mm处；（尼龙扎带固定）5） 进盘口，离盘底适当处；（尼龙扎带固定）7.5 电缆挂牌应满足下列要求：7.5.1 标志牌应注明线路编号，电缆型号、规格及起始点。字体统一、整齐、不褪色。7.5.2 标志牌规格统一使用25mm70mm的PVC挂牌。7.5.3 电缆挂牌应整齐、牢固。8 应做的记录和提交的资料：10.1 每天完成的工作量、实际用工数及用工时间应及时记录并反馈给计划管理者。10.2 单项电缆敷设工程完工后，及时填写施工技术记录与缺陷处理记录。10.3 单相电缆敷设工程完工后，应即时填写隐蔽工程签证。10.4 单项电缆敷设工程完工后，及时填写质量检验评定记录。10.5 单项电缆敷设工程完工后，收集此项工程的工程联系单，满足竣工资料的编制。10.6 单项电缆敷设工程完工后，及时完成工程照片、施工记录等。9 安全管理、（绿色）文明施工及环境保护：9.1 安全管理9.1.1 严格遵守电力建设安全工作规程；电力建设安全健康与环境管理工作规定及绿色施工方案进行施工。9.1.2 作业人员需经三级安全教育，并在交底记录上签字方可进入施工现场。9.1.3 每日“站班会”必须将每日工作中的危险点及危险源进行交底、分析。同时对施工人员进行“三查、三交”。9.1.4 开工前，施工负责人和安全员应对安全防护设施予以确认。防护设施不完备，施工人员有权拒绝施工。9.1.5 严格执行施工方案,施工前必须进行安全技术措施交底，参加交底人员必须签字。9.1.6 作业人员应提高自我保护意识，做到“四不伤害”。工器具、安全防护用具等设施每天使用前应检查是否完好。9.2 危险点分析本项目施工安全风险主要有：挤压伤害等引起的人身及设备损坏。安全风险分析序号作业活动危险因素可能导致的事故采取措施1电缆敷设电缆敷设时不听从指挥挤伤手、高处坠落施工人员应严格听从专人统一指挥2电缆敷设电缆敷设时施工人员站位不当，在拐弯处站在内侧人员摔伤施工人员应站在拐弯处外侧3电缆盘运输电缆盘运输时直接将盘从汽车上推下伤人及损坏电缆严禁电缆盘运输时直接将盘从汽车上推下4电缆敷设电缆敷设时没有足够的施工照明造成人员受伤电缆敷设通道内应保证照明充足5电缆敷设电缆敷设时打开的沟槽、孔洞未及时盖好人员伤亡、高处坠落电缆敷设后检查敷设通道，及时盖好沟槽、孔洞的盖板6电缆敷设电缆剪刀使用不当施工人员受伤电缆剪刀要专人专用，不得随意使用。7电缆盘运输电缆盘起重运输时没有听从起重指挥员指挥电缆盘坠落损坏和伤人电缆盘起重运输时必须听从起重指挥员指挥8电缆穿管穿管时脸部对着管口施工人员受伤电缆穿管时严禁面部对着管口9电缆敷设未带安全帽施工人员头部撞击金属构件受伤进入施工现场必须佩带安全帽9.3 绿色（文明）施工：9.3.1 绿色施工措施：1） 电缆敷设过程中电缆倒运工作量较大，施工过程中尽量将同一方向、同一区域的电缆一次性敷设到位。减少电缆二次倒运及人员布置的工作量。2） 电气电缆敷设，尽量按照直流电缆、程控电缆这样的顺序敷设。为下一道工序铺平道路。缩短施工时间，提高施工效率。3） 现场堆放电缆的场所在不影响其它专业的情况下，尽量靠近电缆敷设地点。减少倒运数量。4） 现场堆放的电缆盘应摆放整齐有序，标记清晰。9.3.2 施工区域内的管理：1） 施工小组对本施工区域的安全、质量、文明施工负责。2） 负责施工班组对本施工区域内的设备、电缆负有防污染及防损坏责任。9.3.3 现场施工材料的堆放：1） 现场不能堆放过多，电缆盘按规格分类堆放，每类型号的电缆要做好标识。 2） 材料堆放不占主要通道，应在被许可的指定地点堆放。3） 堆放时应轻取轻放。9.3.4 剩余材料和施工垃圾的处理：1） 安装剩余电缆及电缆盘退回仓库或带回班组妥善保管。2） 施工垃圾及时清理到垃圾场。边角废料及时清理到废料区。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 - 12 -
