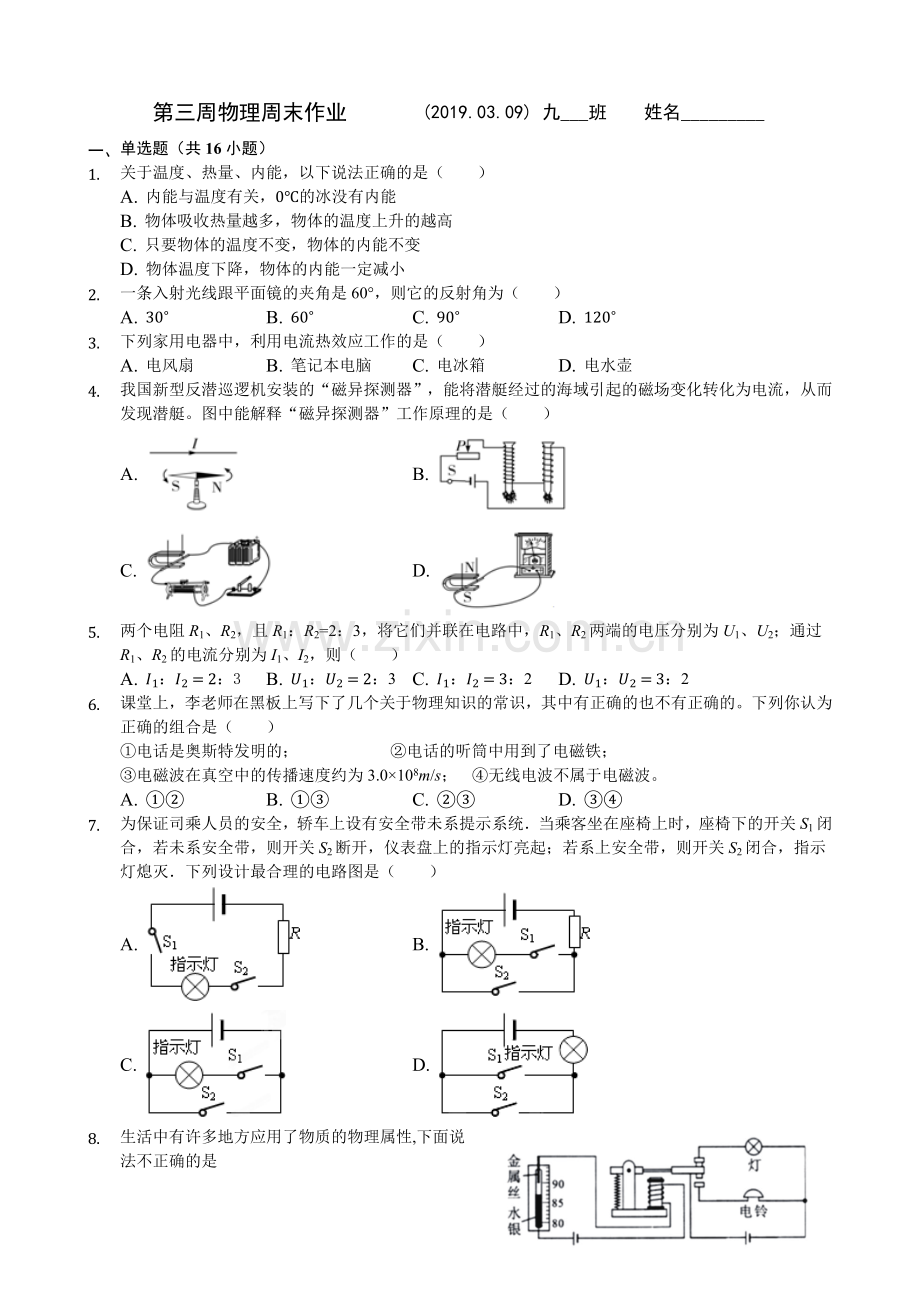

第三周物理周末作业 (2019.03.09) 九___班 姓名_________
一、 单选题（共16小题）
1. 关于温度、热量、内能，以下说法正确的是（　　）
A. 内能与温度有关，0℃的冰没有内能
B. 物体吸收热量越多，物体的温度上升的越高
C. 只要物体的温度不变，物体的内能不变
D. 物体温度下降，物体的内能一定减小
2. 一条入射光线跟平面镜的夹角是60°，则它的反射角为（　　）
A. 30∘ B. 60∘ C. 90∘ D. 120∘
3. 下列家用电器中，利用电流热效应工作的是（　　）
A. 电风扇 B. 笔记本电脑 C. 电冰箱 D. 电水壶
4. 我国新型反潜巡逻机安装的“磁异探测器”，能将潜艇经过的海域引起的磁场变化转化为电流，从而发现潜艇。图中能解释“磁异探测器”工作原理的是（　　）
A. B.
C. D.
5. 两个电阻R1、R2，且R1：R2=2：3，将它们并联在电路中，R1、R2两端的电压分别为U1、U2；通过R1、R2的电流分别为I1、I2，则（　　）
A. I1：I2=2：3 B. U1：U2=2：3 C. I1：I2=3：2 D. U1：U2=3：2
6. 课堂上，李老师在黑板上写下了几个关于物理知识的常识，其中有正确的也不有正确的。下列你认为正确的组合是（　　）
①电话是奥斯特发明的；                      ②电话的听筒中用到了电磁铁；
③电磁波在真空中的传播速度约为3.0×108m/s；   ④无线电波不属于电磁波。
A. ①② B. ①③ C. ②③ D. ③④
7. 为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（　　）
A. B.
C. D.

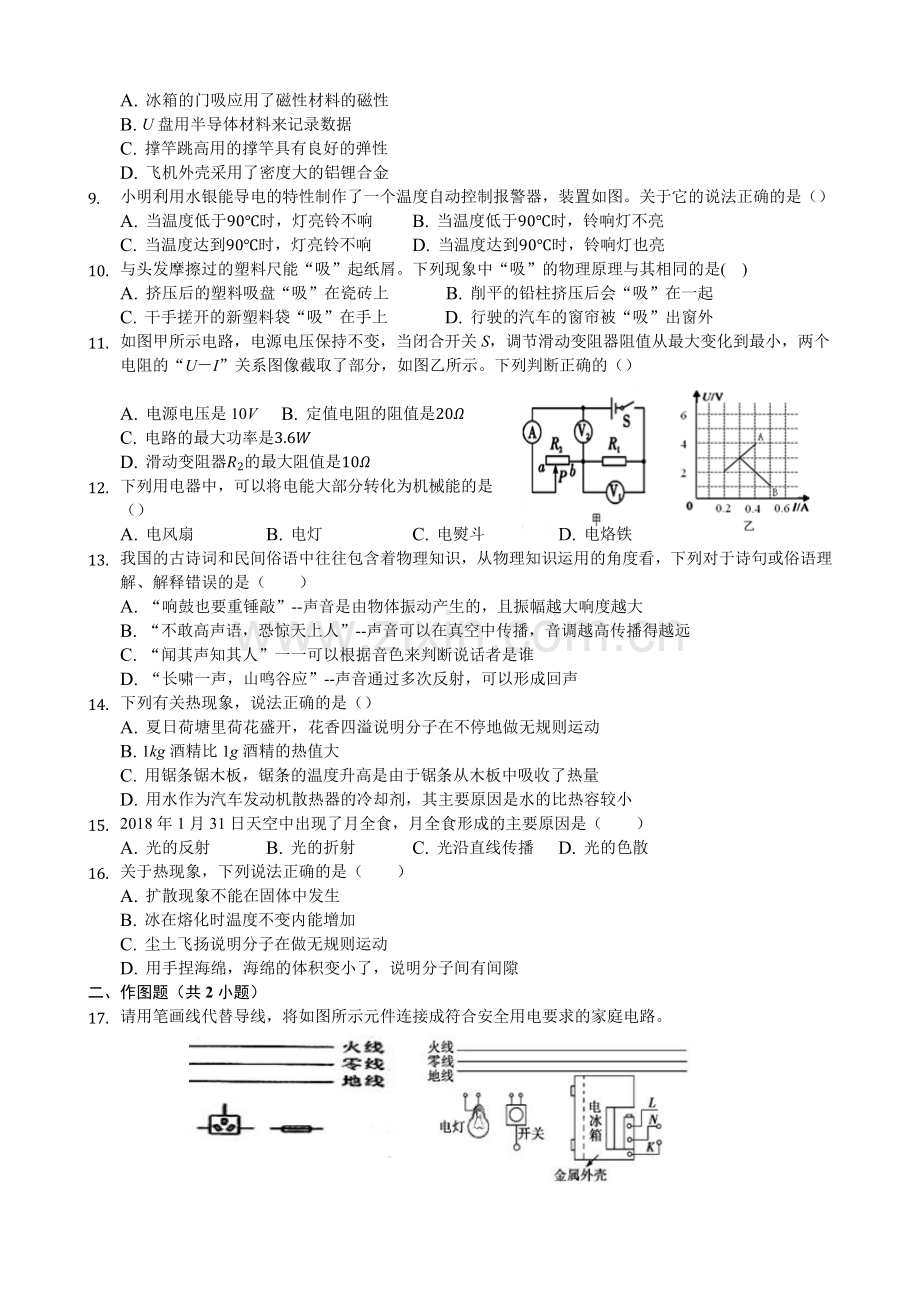

8. 生活中有许多地方应用了物质的物理属性,下面说法不正确的是
A. 冰箱的门吸应用了磁性材料的磁性
B. U盘用半导体材料来记录数据
C. 撑竿跳高用的撑竿具有良好的弹性
D. 飞机外壳采用了密度大的铝锂合金
9. 小明利用水银能导电的特性制作了一个温度自动控制报警器，装置如图。关于它的说法正确的是（）
A. 当温度低于90℃时，灯亮铃不响 B. 当温度低于90℃时，铃响灯不亮
C. 当温度达到90℃时，灯亮铃不响 D. 当温度达到90℃时，铃响灯也亮
10. 与头发摩擦过的塑料尺能“吸”起纸屑。下列现象中“吸”的物理原理与其相同的是(    )
A. 挤压后的塑料吸盘“吸”在瓷砖上 B. 削平的铅柱挤压后会“吸”在一起
C. 干手搓开的新塑料袋“吸”在手上 D. 行驶的汽车的窗帘被“吸”出窗外
11. 如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像截取了部分，如图乙所示。下列判断正确的（）

A. 电源电压是10V B. 定值电阻的阻值是20Ω
C. 电路的最大功率是3.6W
D. 滑动变阻器R2的最大阻值是10Ω
12. 下列用电器中，可以将电能大部分转化为机械能的是（）
A. 电风扇 B. 电灯 C. 电熨斗 D. 电烙铁
13. 我国的古诗词和民间俗语中往往包含着物理知识，从物理知识运用的角度看，下列对于诗句或俗语理解、解释错误的是（　　）
A. “响鼓也要重锤敲”--声音是由物体振动产生的，且振幅越大响度越大
B. “不敢高声语，恐惊天上人”--声音可以在真空中传播，音调越高传播得越远
C. “闻其声知其人”一一可以根据音色来判断说话者是谁
D. “长啸一声，山鸣谷应”--声音通过多次反射，可以形成回声
14. 下列有关热现象，说法正确的是（）
A. 夏日荷塘里荷花盛开，花香四溢说明分子在不停地做无规则运动
B. 1kg酒精比1g酒精的热值大
C. 用锯条锯木板，锯条的温度升高是由于锯条从木板中吸收了热量
D. 用水作为汽车发动机散热器的冷却剂，其主要原因是水的比热容较小
15. 2018年1月31日天空中出现了月全食，月全食形成的主要原因是（　　）
A. 光的反射 B. 光的折射 C. 光沿直线传播 D. 光的色散
16. 关于热现象，下列说法正确的是（　　）
A. 扩散现象不能在固体中发生
B. 冰在熔化时温度不变内能增加
C. 尘土飞扬说明分子在做无规则运动
D. 用手捏海绵，海绵的体积变小了，说明分子间有间隙
二、作图题（共2小题）
17. 请用笔画线代替导线，将如图所示元件连接成符合安全用电要求的家庭电路。

18. 如图甲是电位器示意图，滑片可随转动旋钮改变在电阻丝的位置，从而改变接入电
路中阻值的大小。请将该电位器连入乙图，要求顺时针旋转滑片时，灯泡变暗。

三、实验探究题（共2小题）
19. 在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”的字样，电源电压恒定为9V。

（1）请你用笔划线代替导线，将下甲图中的实物电路连接完整，要求：①滑片向左移动时灯泡变亮；②电压表量程要合适。
（2）连接好图甲所示电路。小灯泡正常工作时的电阻约为10Ω，则实验时应选择______（选填“10Ω 2A”或“50Ω 1A”）规格的滑动变阻器。
（3）小红在闭合开关后，移动滑动变阻器的滑片P时，发现灯泡不亮，电流表有示数，但电压表无示数，此时电路中的一处故障是______[选填下面的序号]；
A．滑动变阻器断路          B．滑动变阻器短路     C．灯泡断路        D．灯泡短路
（4）故障排除后，小红闭合开关，在移动变阻器滑片的过程中，眼睛应注视电压表的示数，直至灯泡正常发光，此时电流表的示数如图乙所示，则灯泡的额定功率为______W
（5）完成上述实验后，小红又找来了一个阻值为R0的电阻和两个开关。并借助部分现有的实验器材，设计了如图丙所示的电路，也能测出了小灯泡的额定功率。请帮她完成下列的实验步骤：
①闭合开关______，移动滑片，当电压表的示数为______V时，停止移动滑片，然后再断开全部所闭合的开关：
②保持滑片的位置不动，再闭合开关______，读出此时电压表的示数为U0；
③灯泡额定功率的表达式为P额=______（用已知量和测量量表示）
20. 如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯内的液体质量和初温也相同。

（1）比较不同燃料的热值，应选择______两图进行实验，燃料完全燃烧放出的热量，是通过_________来反映的（选“温度计上升示数”或“加热时间”）。
（2）比较不同物质吸热升温的特点：
①应选择______两图进行实验；需要的测量器材如图所示：还需秒表和______；
②不同物质吸热的多少是通过______来反映的（填“温度计示数”或“加热时间”）；
③如图丁所示，若液体a的温度曲线为A，液体b的温度曲线为B，且液体b的比热容是4.0×103J/（kg•℃），液体a的比热容是______J/（kg•℃）。

四、计算题（共2小题）
21. 如图所示电路，电源电压保持不变，R0为定值电阻。当开关S闭合后，移动滑动变阻器的滑片P从变阻器的一点到另一点，这时电流表的示数由0.5A增加到1.5A，电压表的示数由6V减小到3V．求：
（1）电源电压是多少？
（2）R0的阻值是多少？

22. 一种电热水龙头俗称“小厨宝”，通常安装在厨房里以便提供热水，如图是它的实物图和内部电路图。旋转手柄可使扇形开关S同时接触两个相邻触点，从而控制水龙头流出的水为冷水、温水或热水。已知R1、R2是电热丝，其中R2=44Ω，温水档的电功率是880W．试回答或求解下列问题：
（1）当S旋到位置1时，水龙头流出______水；当S旋到位置3时，水龙头流出______水；（选填“冷”、“温”或“热”）。
（2）电热丝R1的阻值是多少？
（3）当S旋到热水档时，小厨宝正常工作60s产生热量是多少？

五、开放题
“热”在物理中有不同的意义，请指出下列“热”字的含义．
(1)摩擦生热的“热”是指__________．
(2)今天天气真热的“热”是指_________．
(3)晶体熔化要吸热的“热”是指___________．答案和解析
1.【答案】D
【解析】
解：
A、一切物体在任何温度下都有内能，所以0℃的冰也有内能，故A错误；
B、由Q=cm△t可知，物体升高的温度与吸热的多少、物体的质量和比热容都有关，所以，物体吸收热量越多，物体的温度上升的不一定越高，故B错误；
C、物体的温度不变，物体的内能也可能改变；比如，晶体在熔化过程中，吸收热量，温度不变，但内能增加，故C错误；
D、同一物体温度降低时，其内能一定减小，故D正确；
故选：D。
（1）一切物体在任何温度下都有内能；
（2）物体升高的温度与吸热的多少、物体的质量和比热容都有关；
（3）晶体熔化过程中，吸热但温度不变，但内能增加；
（4）内能的大小与物体的质量、温度等因素有关。
此题考查了物体具有内能的条件、晶体的熔化特点理解和内能大小的影响因素，是一道综合题。
2.【答案】A
【解析】
解：入射光线跟平面镜的夹角是60°，所以入射角为90°-60°=30°，所以反射角等于入射角等于30°。
故选：A。
先确定入射角，然后根据反射角等于入射角求出反射角的大小。
此题主要光的反射定律的应用，掌握入射角的概念以及反射角等于入射角，是解答此题的关键。
3.【答案】D
【解析】
解：电风扇、电冰箱主要是把电能转化为机械能，笔记本电脑主要将电能转化为光能、声能等，
只有电水壶是把电能转化为内能，是利用电流的热效应。
故选：D。
电流的热效应就是把电能转化为内能。结合选项中各用电器的工作特色可做出判断。
本题主要考查学生对电流的热效应，以及电能和其它形式能的相互转化。是一道基础题。
4.【答案】D
【解析】
解：磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，是电磁感应现象；
A、图示的实验是通电导线周围有磁场，是电流的磁效应，故不符合题意；
B、图示的实验是电磁铁的原理，运用了电流的磁效应，可制成电磁铁，不合题意；
C、图示为通电导体在磁场中受力，是电动机的原理，不合题意。
D、开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理。符合题意；
故选：D。
磁异探测器最终将信号转换为变化的电流，因此是一个发电机，分析下面四幅图，找出发电机的原理即可。
解答本题的关键要能从题意中分析出该装置利用了发电机的原理，再同相关的实验装置相对应即可。
5.【答案】C
【解析】
解：∵R1、R2并联，
∴两电阻两端的电压相等，即U1：U2=1：1；
∵I=，
∴I1：I2=R2：R1=3：2。
故选：C。
根据并联电路的电压特点可知两电阻并联时两端的电压关系；根据欧姆定律可知通过它们的电流关系。
本题考查了并联电路的电压特点和欧姆定律的应用，是一道较为简单的应用题。
6.【答案】C
【解析】
解：①贝尔发明了电话。该说法错误；
②电话的听筒都是利用电磁铁工作。该说法正确；
③电磁波在真空中传播的最快，速度约为3.0×108m/s．该说法正确；
④微波、无线电波、光波都是电磁波。该说法错误。
故选：C。
根据对物理学常识的了解来答题。
题考查了物理学常识，完成此题可以依据已有的知识进行，要求同学们在平时的学习中加强物理常识的识记，以便灵活应用。
7.【答案】B
【解析】
【分析】
本题利用了对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻是保护电阻，可使电路对电源不被短路。
由题意知，只有坐在座位上时，指示灯才亮，故S1可控制灯，当开关S2闭合时，灯又不亮了，说明指示灯被S1短路了。
【解答】
A.两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故A不符合题意；
B.指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故B符合题意；
C.指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，故C不符合题意；
D.两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故D不符合题意。
​故选B。
8.【答案】D
【解析】
【分析】
本题主要考查物质的基本属性，属于基础题。
此题是一道典型的实际生活问题，这也充分体现了“从生活走向物理，从物理走向社会”的理念，根据对磁性、半导体、弹性、密度知识进行分析答题。
【解答】
A.冰箱门吸是利用磁铁制成的，利用了磁铁的磁性，能够使冰箱门保持良好密封，故A正确，不符合题意；
B.U盘用半导体材料来记录数据，故B正确，不符合题意；
C.撑杆跳运动员借助撑杆的弹性跃过横杆，故C正确，不符合题意;
D.飞机外壳采用了密度小的铝锂合金，故D不正确，符合题意。
故选D。
9.【答案】A
【解析】
【分析】
此题主要考查了电磁继电器的工作原理、导体的概念和温度计的制作原理。
电磁继电器的实质相当于工作电路中的开关。解决此类题目的关键是了解电磁继电器的构造，并搞清各部分的作用，同时要搞清控制电路和工作电路。
温度自动报警器的原理是当温度达到一定值时，温度计内液体上升，该液体必须是导体，这样控制电路会接通，电磁铁产生磁性，将衔铁吸引，将报警电路接通，电铃响，起到报警作用。
【解答】
据图可知，该温度自动报警器的原理是：当温度达到90℃时，由于温度计内的液体是导体，这样控制电路会接通，电磁铁产生磁性，将衔铁吸引，将报警电路接通，电铃响，灯不亮，起到报警作用；
当温度低于90℃时，控制电路断开，电磁铁无磁性，弹簧复位，上触点开关接通，报警装置不工作，灯亮，电铃不响，由此可知，继电器、温度计、红灯、电铃和电源、导线组成报警电路，故BCD错误，A正确。
故选A。

10.【答案】C
【解析】
【分析】
本题考查大气压，流体压强。分子引力，摩擦起电的应用，属于基础知识的考查。
（1）由于大气压的作用，吸盘可以“吸”在瓷砖上；
（2）分子之间存在相互的引力与斥力；
（3）带电体有吸引轻小物体的性质；
（4）流体压强与流速有关，流速越快压强越小，流速越大压强越大。
【解答】
与头发摩擦过的塑料尺能“吸”起纸屑，是因为摩擦起电，塑料尺带电吸引轻小物体，
A.挤压后的塑料吸盘“吸”在瓷砖上，是由于大气压的作用，故A不符合题意；
B.削平的铅柱挤压后会“吸”在一起，是由于分子之间存在引力，故B不符合题意；
C.干手搓开的新塑料袋“吸”在手上，是由于摩擦起电的原因，故C符合题意；
​D.行驶的汽车的窗帘被“吸”出窗外，是由于流速越快压强越小，窗外压强小，故D不符合题意。
故选C。

11.【答案】C
【解析】
【分析】
本题考查了欧姆定律公式的应用及串联电路的电流电压规律，解题关键重点分析滑动变阻器的滑片移动时，从图像中找出对应的电压值，然后结合串联电路的电流电压特点解题。
从“U-I”关系图象可以看出，B为滑动变阻器的关系图象，因为随着电压的变小，电流在增大;A为电阻R1的图象；
两电阻串联，电流相等，从图象可以看出，电流相等为时，滑动变阻器两端的电压为3V，电阻R1的电压为3V，电源电压为两电压之和，根据欧姆定律可求电阻R1的电阻和滑动变阻器的最大阻值；
滑动变阻器接入电路电阻为零时，电路中电流最大，此时功率最大，根据求出最大功率。
​【解答】
A.两电阻串联，电流相等，从图象可以看出，电流相等为时，电阻R1的电压，滑动变阻器两端的电压，电源电压为两电压之和，
所以电源电压，故A错误；
B.定值电阻R1的阻值为，故B错误；
C.当滑动变阻器接入电路电阻为零时，电路中电流最大，此时功率最大。根据，故C正确；
D.由图乙知，当电流为0.2A时，滑动变阻器的阻值最大为，故D错误。
故选C。

12.【答案】A
【解析】
略
13.【答案】B
【解析】
解：A、“响鼓还要重锤敲”这句话说明声音的响度跟振动的幅度有关，振幅越大，响度越大，故A正确；
B、“不敢高声语，恐惊天上人”中的“高”是指声音的响度，声音的响度越大，传播得越远，但声音不能在真空中传播，故B错误；
C、因每个人的音色都不同，所以我们才可“闻其声而知其人”，这句话表明不同人发出的声音具有不同的音色，故C正确；
D、“长啸一声，山鸣谷应”是指声音经过山谷的反射形成回声，故D正确。
故选：B。
（1）响度是指声音的强弱，它与物体振幅有关，振幅越大，响度越大；
（2）声音不能在真空中传播；
（3）音色是指声音的品质与特色，根据以上内容，对各个选项进行判断；
（4）回声是声音遇到障碍物反射回来形成的。
本题考点较全，需要学生全面掌握声音的知识，包括声音的三个特征以及相关因素、声音的传播等方面的知识，在平时的学习中注意知识的积累。
14.【答案】A
【解析】
【分析】
此题是一道热现象的综合题，考查的知识点较多，包括热值的特点、扩散现象、改变内能的方式及水的比热容较大的应用，正确、全面理解概念或规律，是避免出错的关键。
（1）物质由分子组成，组成物质的分子在不停地做无规则运动；
（2）热值是燃料的一种特性，只决定于燃料的种类，与质量、放出热量多少及燃烧状态没有关系；
（3）改变物体内能的方式：做功和热传递；
（4）水的比热容大。
【解答】
A.我们闻到花香，是发生了扩散现象，说明分子在不停地做无规则运动，故A正确；
B.1kg酒精和1g酒精虽然质量不同，但是同一种燃料，所以热值相同，故B错误；
C.用锯条锯木板，对锯条做功，机械能转化为内能，锯条的温度升高，是通过做功的方式增加了内能，故C错误；
D.用水作汽车发动机的冷却剂，是因为水的比热容大，与其它液体相比较，相同条件下水带走的热量最多，致冷效果最好，故D错误。
故选A。

15.【答案】C
【解析】
解：当太阳、地球和月球排成一条直线，且地球位于太阳与月球之间时，地球挡住了太阳沿直线传播到月亮上的光，使地球上的人完全看不到月亮，这种现象就是月全食，即月全食形成的主要原因是光的直线传播。
故选：C。
光在同种均匀物质中沿直线传播；当光遇到不透明物体时，在物体的后方形成一个暗区；月食是地球挡住了太阳沿直线传播到月亮上的光，地球上的人看不到月亮，便形成月食。
该题考查了光的直线传播以及光的直线传播现象，属于基础知识，没什么难度。
以下都是光的直线传播原理可以解释的现象：影子：皮影、手影、立竿见影、树影、影子钟、日晷；日食、月食、金星凌日；小孔成像：针孔照相机、树下的光斑。
16.【答案】B
【解析】
解：
A、扩散现象能在固体中发生，比如长时间紧挨在一起的金板和铅板，金中有铅，铅中有金，故A错误；
B、冰在熔化时温度不变内能增加，故B正确；
C、尘土飞扬是固体小颗粒的运动，属于机械运动，不是分子的运动，故C错误；
D、用手捏海绵，海绵的体积缩小了，说明力可以改变物体的形状，不能说明分子间有空隙，故D错误。
故选：B。
（1）分子动理论的基本观点：一切物质都是由分子组成，分子在不停地做无规则的运动，分子间同时存在相互作用的引力和斥力，分子间存在间隙；
（2）晶体熔化时吸收热量温度不变，内能增加。
本题考查分子的运动、分子间作用力、力的作用效果，以及晶体熔化特点，考查的知识点比较多，主要考查学生对所学物理知识的综合应用能力。
17.【答案】
【解析】
【分析】
本题考查掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝、金属外壳用电器的接法，同时考虑使用性和安全性家庭电路中，开关控制灯泡时，火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。
灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套；
电冰箱的接法：外壳接地线；上接线柱接零线；下接线柱接火线。
家庭电路中，三孔插座的上孔接地线，左孔接零线，右孔接火线。
在家庭电路中，安装各个元件，不但考虑各元件能正常工作，更要考虑使用的安全性。

【解答】（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套；
电冰箱的接法：外壳接地线；上接线柱接零线；下接线柱接火线。
如下图所示：。
（2）三孔插座的上孔接地线，左孔接零线，右孔接保险丝再接火线；
当金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故。如下图所示：

故答案为：

18.【答案】解：滑片顺时针旋转时，灯泡变暗，原因是电流变小，电源电压不变时，电阻变大，连入电路的电阻丝变长，一定是连入了下面的接线柱和中间的接线柱，如下图所示：
。
【解析】

顺时针旋转滑片时，灯泡变暗，说明顺时针旋转时，电位器连入电路的电阻变大，故将中间和下面的接线柱接入电路。
电位器是一个变形的滑动变阻器，能根据实际要求把滑动变阻器连入电路，调节灯泡的亮度。
19.【答案】50Ω1A   D   1.216   S1和S2   3.8   S1和S3  3.8V×(U-3.8V)R0
【解析】
解：（1）灯泡的额定电压为3.8V，故电压表量程为0-15V；电流表选用小量程，当滑动变阻器的滑片向左移动时，连入电路的电阻变大，则滑动变阻器应接左下接线柱B；如图：
；
（2）小灯泡正常工作时的电阻约为10Ω，则灯泡的额定电流为I===0.38A，滑动变阻器两端电压为9V-3.8V=5.2V，则滑动变阻器电阻为：R'===13.7Ω，故选规格为“50Ω 1A”的变阻器；
（3）
A、若滑动变阻器断路，电路中没有电流，电流表示数为零，电压表与电源的两端不相连，电压表没有示数，故A不符合题意；
B、若滑动变阻器短路，电路中有电流，电流表有示数，电压表与电源的两端相连，电压表有示数，灯泡发光，故B不符合题意；
 C、若灯泡断路，电路中没有电流，电流表示数为零，电压表与电源的两端相连，电压表有示数，故C不符合题意。
D、发现电流表有示数，说明电路为通路，小灯泡不亮，电压表无示数，这个故障可能是灯泡短路，故D符合题意。
故选D。
（4）当灯泡正常发光，电压表的示数为3.8V，电流表的示数为0.32A，则灯泡的额定功率为P=UI=3.8V×0.32A=1.216W；
（5）①让灯泡两端电压等于额定电压3.8V，使灯泡正常工作，应闭合开关S1和S2，移动滑片电压表示数为3.8V。
②使灯泡能够正常工作，能够通过已知电阻R0计算出通过灯泡电流，应闭合开关S1和S3，读出电压表示数U，由R0两端电压：U0=U-U灯，通过R0电流I0=。
③当闭合S1和S2时，R0和灯泡串联，电压表测灯泡两端电压，当闭合S1和S3时，电压表测R0和灯泡两端总电压，
由R0两端电压，U0=U-U灯=U-3.8V，通过R0电流I0=，灯泡的额定功率P=U灯I=3.8V×=。
故答案为：（1）如图；（2）50Ω 1A；（3）D；（4）1.216；（5）①S1和S2；3.8；②S1和S3；③。
（1）根据灯泡的额定电压选择电压表量程；滑片向左滑动时灯变亮，滑动变阻器连入电路的电阻变小，故应选左接线柱；
（2）由串联电路的特点求出滑动变阻器两端的电压，由欧姆定律求出灯泡正常发光时滑动变阻器的阻值，根据该阻值选择滑动变阻器。
（3）据电流表有示数可知，不是断路，在据电压表无示数即可分析判断；
（4）移动滑片使灯正常发光，电压表示数为额定电压U=3.8V，读出电流表的示数，利用P=UI求出功率；
（5）要测量灯泡额定功率，首先让灯泡两端电压等于额定电压3.8V，然后结合电路图，在让灯泡正常工作前提下，找出能够计算出电功率的实验步骤，最后计算出电功率。
此题考查了，电路连接、故障分析、功率的计算、电路设计，特别是电路设计对学生来说是难点。
20.【答案】甲、乙   温度计上升示数   甲、丙   天平   通过加热时间   2.0×103
【解析】
解：
（1）比较不同燃料的热值，应选择不同的燃料加热相同的物质，即用甲乙两图进行实验；质量相同的加热物质，温度变化越大，说明吸收热量越多，所以实验中通过温度计升高的示数来表示燃料放出热量的多少。
（2）①比较不同物质吸热升温的特点，应控制燃料相同而吸热物质不同，应选择甲、丙两图进行实验；因要测量温度的变化和控制不同物质质量相同及控制加热时间，测量温度的工具为温度计，测量质量的工具是天平，测时间的工具为秒表故需要的测量器材：温度计、天平及秒表；
②不同物质吸热的多少是通过加热时间来反映的；
③如果质量和初始温度均相同的A、B两种液体，吸热后它们的温度随时间变化的图象如图丁所示，由图可以看出，A温度升高80℃用10分钟，B温度液体升高80℃用20分钟，升高相同的温度，B吸收热量是A的2倍，根据c=，在质量和升高温度相同的情况下，比热容c与Q成正比，故液体A的比热容是：
cA=×4.0×103J/（kg•℃）=2.0×103J/（kg•℃）。
故答案为：（1）甲、乙；（2）温度计升高的示数；（3）甲、丙；（4）天平；（5）加热时间；（6）2.0×103。
（1）比较不同燃料的燃烧值，应控制被加热液体的种类相同而燃料不同；燃料完全燃烧释放的热量可以通过液体温度计示数变化来反应；
（2）①比较不同物质吸热升温的特点，应控制燃料相同而吸热物质不同；根据控制不同物质质量相同确定用到的测量工具；
②根据转换法，物质吸收热量的多少可以通过加热时间来反应；
③根据吸热后它们的温度随时间变化的图象如图丁所示，得出温度升高80℃A、B用时，根据转换法和c=，在质量和升高温度相同的情况下，比热容c与Q成正比求液体A的比热容。
本题比较不同燃料的热值和不同物质吸热升温特点，考查两实验的不同处、控制变量法、测量工具的判断、转换法的应用，为热学中的重要实验。
21.【答案】a
【解析】
解：
（1）由图知，开关S与a触点连接时，电路为R1的简单电路，此时电路的电阻最小，由P=可知，电路的总功率最大，处于加热状态；
（2）由P=UI=可得，R1的阻值：
R1===24.2Ω；
（3）水吸收的热量：
Q吸=cm（t-t0）=4.2×103J/（kg•℃）×30kg×（55℃-25℃）=3.78×106J；
（4）由题知，煤气燃烧放出的热量全部被水吸收，即Q放′=Q吸=3.78×106J，
由Q放=mq可得完全燃烧煤气的质量：
m′===0.09kg；
（5）由P=可得，加热状态下，热水器正常工作35min需消耗电能：
W=P加热t′=2000W×35×60s=4.2×106J，
热水器的加热效率：
η==×100%=90%。
答：（1）a；
（2）R1的阻值为24.2Ω；
（3）水需要吸收的热量为3.78×106J；
（4）需要完全燃烧0.09千克煤气；
（5）加热状态下，热水器正常工作35min需消耗的电能为4.2×106J；加热效率为90%。
（1）开关S与a触点连接时，电路为R1的简单电路，此时电路的电阻较小，电路的总功率最大，处于加热状态；
（2）根据P=UI=求出R1的阻值；
（3）根据Q吸=cm（t-t0）求出水吸收的热量；
（4）煤气放出的热量等于水吸收的热量，根据Q=mq求出完全燃烧煤气的质量；
（5）根据P=求出加热状态下热水器正常工作35min需消耗电能，利用η=×100%求出热水器的加热效率。
本题考查了电功率公式、吸热公式、电热公式以及效率公式的应用，正确的判断电热水器处于不同状态时电路的连接方式是关键。
22.【答案】解：当电路中的电流为0.5A时，电压表的示数为6V，
因为串联电路中各处的电流相等，且总电压等于各分电压之和，
所以电源的电压U=I1R0+U滑=0.5A×R0+6V--①
当电路中的电流为1.5A时，电压表的示数为3V，
电源的电压：
U=I2R0+U滑′=1.5A×R0+3V--②
因为电源的电压不变，
所以0.5A×R0+6V=1.5A×R0+3V，
解得：R0=3Ω，
电源的电压U=1.5A×R0+3V=1.5A×3Ω+3V=7.5V。
答：（1）电源电压为7.5V；
（2）R0的阻值为3Ω。
【解析】

由电路图可知，电阻R0与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
当滑片向左移动时接入电路中的电阻变小，电路中的电流变大，滑动变阻器两端的电压变小，据此得出两电表对应的示数关系；根据串联电路的特点和欧姆定律表示出电源的电压，利用电源的电压不变建立等式即可求出R0的阻值和电源的电压。
本题考查了串联电路的特点和欧姆定律的应用，关键是滑片移动时电压表和电流表示数对应关系的判断。
23.【答案】解：（1）只闭合S1、S3时，L与R并联，电阻R在1min内产生的热量为：Q=U2Rt=(6V)26Ω×60s=360J；
（2）S3断开，S1、S2闭合时，电路中只有灯泡工作，灯泡正常发光，
电路的总功率等于灯泡的额定功率3W。
（3）灯L正常发光时的电阻为：RL=UL2PL=(6V)23W=12Ω；
当断开S1、S3，闭合S2时，灯L与电阻R串联，整个电路消耗的电功率最小，则此时的最小电功率为：P小=U2RL+R=(6V)212Ω+6Ω=2W。
答：（1）只闭合S1、S3时，电阻R在60s内产生的热量为360J；
（2）S3断开，S1、S2闭合时，电路的总功率是3W；
（3）要使整个电路消耗的电功率最小，应断开开关S1、S3，闭合S2，此时的最小电功率为2W。
【解析】
本题主要考查的是有关欧姆定律、焦耳定律的应用及电功率的计算的问题，是中考常考查的问题。
（1）只闭合S1、S3时，分析出电路的链接情况，根据分析解答；
（2）S3断开，S1、S2闭合时，电路中只有灯泡工作，灯泡正常发光，电路的总功率等于灯泡的额定功率；
（3）根据求出灯的电阻，分析电路的链接情况，根据电功率的公式分析解答。
24.【答案】冷   热
【解析】
解：（1）当开关处于位置1时，处于断路，放出的是冷水；
当开关处于位置2时，只有电阻R1接入电路，电路电阻最大，由P=可知，此时功率最小，可见此时放出的是温水；
当开关处于位置3时，电阻R1和R2并联接入电路，电路电阻最小，由P=可知，此时功率最大，所以此时放出的是热水；
（2）当开关S旋到位置2时，只有R1工作，流出的是温水。
由P=可得，R1的阻值为R1===55Ω；
（3）当开关处于位置3时，电阻R1和R2并联接入电路，
R并===Ω，
正常工作60s产生的热量：Q=t═×60s=1.188×105J。
答：（1）冷；热；
（2）电热丝R1的阻值是55Ω；
（3）当S旋到热水档时，小厨宝正常工作60s产生热量是1.188×105J。
（1）根据开关位置的改变，判断出电路的连接情况，然后根据电功率公式判断功率的大小，由此可知热水或温水的档位；
（2）知道温水功率，利用电功率公式求R1的阻值；
（3）当开关处于位置3时，电阻R1和R2并联接入电路，求出并联电阻，利用Q=t求小厨宝正常工作60s产生的热量。
此题是一道电热综合题，考查了电功率、电路的分析推断状态、电能和热量的计算，知识点较多，综合性很强。
25.【答案】（1）内能
（2）温度
​（3）热量
【解析】
【分析】
“热”有不同含义，有“温度”“内能”“热量”等多种含义，温度表示物体的冷热程度；内能表示物体具有内能；热量是热传递过程中吸收或放出热量的多少。
​虽然都是一个“热”字，但是在不同的语境中有不同的含义，注意联系语境区分“热”的含义。
【解答】
（1）摩擦生“热”是机械能转化为内能的过程，这里的“热”是指内能；
（2）今天天气真热的“热”指天气的温度比较高，所以这里的“热”表示温度高；
（3）晶体熔化要吸热的“热”是熔化过程中吸收热量的多少，这里的“热”是热量。
故答案为：（1）内能；（2）温度；（3）热量。
