地图学重点.doc

地图的基本特征：⑴ 地图必须遵循一定的数学法则⑵ 地图必须经过科学概括⑶ 地图具有完整的符号系统⑷ 地图是地理信息的载体
地图的定义（现代） 地图是遵循一定的数学法则。将客体（地球及其它星球）上的地理信息，通过科学的概括，并运用符号系统表示在一定载体上的图形，一传递它们的数量和质量在时间与空间上的分布规律和发展变化
地图的构成要素 一.数学要素1地图投影2控制点 ①三角点 ②水准点 ③导线点 ④GPS点 ⑤天文点3比例尺二.图形要素1.自然地理要素①水系②地貌③土质植被2.社会经济要素①居民地②交通线③境界线④独立地物三.辅助要素. 图名、图号、图例、比例尺、接图表、图廓、分度带、坡度尺、测图方法、测图时间与单位、等高距、说明等四.补充说明补充地图，表格
地图制作方法简介
一、实测成图法（实地测量）（国家控制网点、图根控制测量、碎部测量、地图清绘与整饰、地图制印）二、编绘成图法（室内编制新图）(编辑准备、编绘、清绘、制印)三、遥感制图法四、计算机地图制图法（数据采集，数据处理，图形编辑和图形输出）
地图的功能
1.认识功能2.模拟功能3.信息的载负与传递功能
地图学的定义地图学是以地图信息传递为中心，探讨地图的理论实质、制作技术和使用方法的综合性科学。
地图学研究对象是地图，探讨地图学的实质，地图制作的理论和技术，地图应用的理论和技术三方面问题，并由此构成地图学的基本理论。
大地水准面这种理想的规则曲面 是一个与静止海平面相重合的水准面，这个海平面应该是无波浪，无潮汐，无水流，无大气压变化，处于流体平衡状态的平面。假想以这个水准面作为基准面向大陆延伸，并穿过陆地岛屿，最终形成了一个封闭曲面。
大地体大地水准面包围的形体
测量工作基准（大地水准面，铅垂线）
测量计算基准（地球椭球面，法线）
参考椭球(体) 大小与大地体很接近的旋转椭球，作为地球的参考形状和大小
地球椭球数学元素 ①长半轴 ②短半轴③扁率
地理坐标：天文经纬度（大地水准面和铅垂线）大地经纬度（参考椭球体和某点法线）地心坐标（同大地经度）
1954年北京坐标系
1980年国家大地坐标系 国家大地原点，国家大地测量参考系的原点，陕西省泾阳县永乐镇
绝对高程（基于大地水准面）相对高程（基于任意水准面）
高差 两个地面点之间的高程差；公式：Hac=Hc-Ha
地图主比例尺：将地球椭球按一定的比率缩小而表示在平面上，这个比率称为地图的主比例尺，也即在投影面上没有变形的点或者线上的比例尺。
地图局部比例尺：除保持主比例尺的点或者以外其他部分的比例尺。
地图比例尺的形式（数字、文字、图解，特殊比例尺）
地图投影：就是按照一定的数学法则，将地球托球面上的经纬网转换到平面上，使地面点位的地理坐标与地图上相对应的点位的平面直角坐标或平面坐标间建立起一一对应的函数关系。
方位投影（是以平面为投影面，并与地球体面相切或相割，将球面上经纬网投影到平面上而成的一种投影）
圆柱投影、
圆锥投影（是以圆锥体面为投影面，并与地球体面相切或相割，先将球面上的经纬网投影到圆锥体马上，再沿母线将圆锥体面展成平面而成的一种投影墨卡托投影
变形椭圆：地面上无穷小圆（微分圆）投影在平面上一般被描述为一无穷小椭圆，因为有变形，故称为变形椭圆。

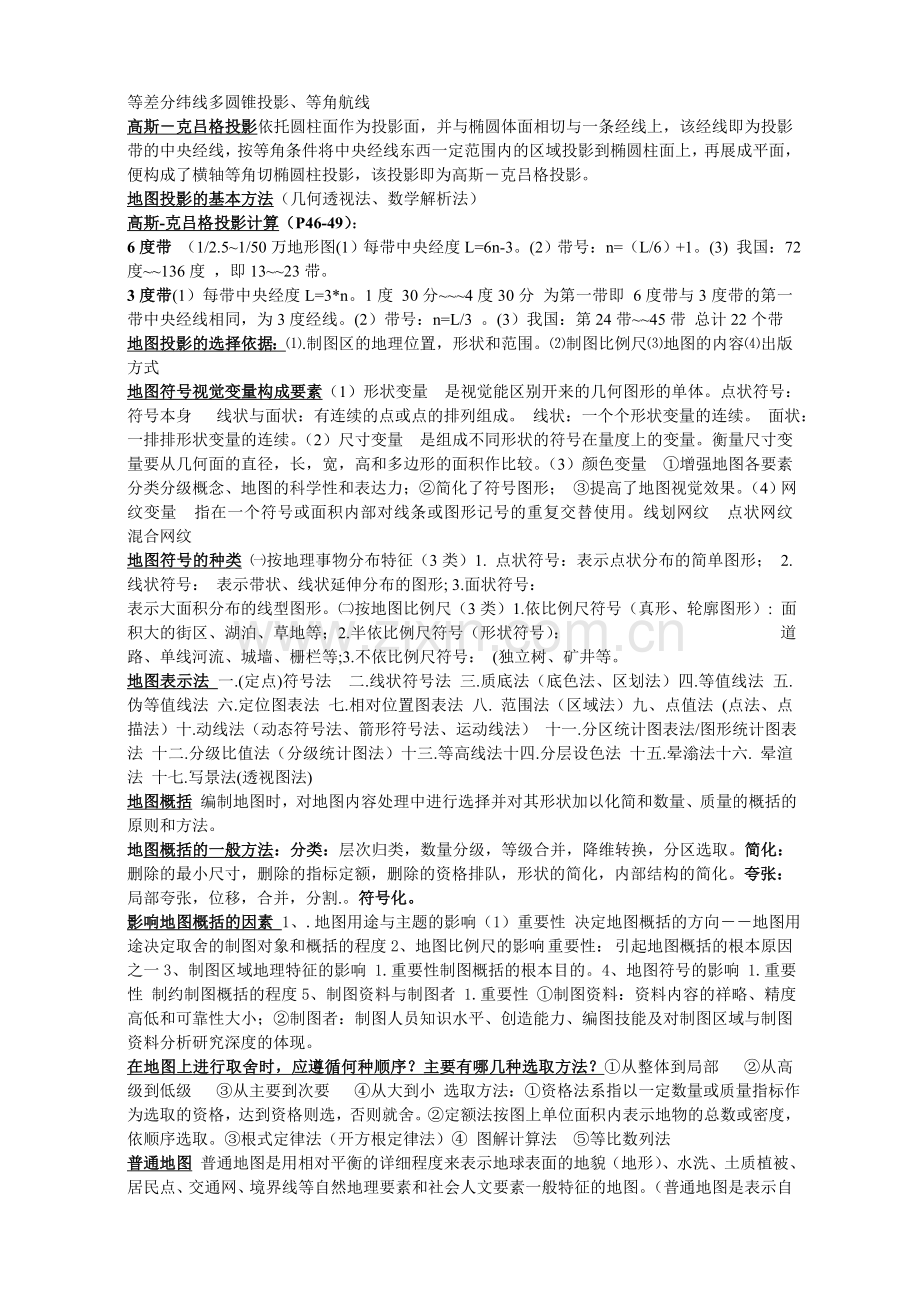

等差分纬线多圆锥投影、等角航线
高斯－克吕格投影依托圆柱面作为投影面，并与椭圆体面相切与一条经线上，该经线即为投影带的中央经线，按等角条件将中央经线东西一定范围内的区域投影到椭圆柱面上，再展成平面，便构成了横轴等角切椭圆柱投影，该投影即为高斯－克吕格投影。
地图投影的基本方法（几何透视法、数学解析法）
高斯-克吕格投影计算（P46-49）：
6度带 （1/2.5~1/50万地形图(1）每带中央经度L=6n-3。(2）带号：n=（L/6）+1。(3) 我国：72度~~136度 ，即13~~23带。
3度带(1）每带中央经度L=3*n。1度 30分~~~4度30分 为第一带即 6度带与3度带的第一带中央经线相同，为3度经线。(2）带号：n=L/3 。(3）我国：第24带~~45带 总计22个带
地图投影的选择依据：⑴.制图区的地理位置，形状和范围。⑵制图比例尺⑶地图的内容⑷出版方式
地图符号视觉变量构成要素（1）形状变量 是视觉能区别开来的几何图形的单体。点状符号：符号本身 线状与面状：有连续的点或点的排列组成。 线状：一个个形状变量的连续。 面状：一排排形状变量的连续。（2）尺寸变量 是组成不同形状的符号在量度上的变量。衡量尺寸变量要从几何面的直径，长，宽，高和多边形的面积作比较。（3）颜色变量 ①增强地图各要素分类分级概念、地图的科学性和表达力；②简化了符号图形； ③提高了地图视觉效果。（4）网纹变量 指在一个符号或面积内部对线条或图形记号的重复交替使用。线划网纹 点状网纹 混合网纹
地图符号的种类 ㈠按地理事物分布特征（3类）1. 点状符号：表示点状分布的简单图形； 2.线状符号： 表示带状、线状延伸分布的图形; 3.面状符号：
表示大面积分布的线型图形。㈡按地图比例尺（3类）1.依比例尺符号（真形、轮廓图形）: 面积大的街区、湖泊、草地等；2.半依比例尺符号（形状符号）： 道路、单线河流、城墙、栅栏等;3.不依比例尺符号： (独立树、矿井等。
地图表示法 一.(定点)符号法 二.线状符号法 三.质底法（底色法、区划法）四.等值线法 五. 伪等值线法 六.定位图表法 七.相对位置图表法 八. 范围法（区域法）九、点值法 (点法、点描法）十.动线法（动态符号法、箭形符号法、运动线法） 十一.分区统计图表法/图形统计图表法 十二.分级比值法（分级统计图法）十三.等高线法十四.分层设色法 十五.晕滃法十六. 晕渲法 十七.写景法(透视图法)
地图概括 编制地图时，对地图内容处理中进行选择并对其形状加以化简和数量、质量的概括的原则和方法。
地图概括的一般方法：分类：层次归类，数量分级，等级合并，降维转换，分区选取。简化：删除的最小尺寸，删除的指标定额，删除的资格排队，形状的简化，内部结构的简化。夸张：局部夸张，位移，合并，分割.。符号化。
影响地图概括的因素 1、.地图用途与主题的影响（1）重要性 决定地图概括的方向－－地图用途决定取舍的制图对象和概括的程度2、地图比例尺的影响 重要性： 引起地图概括的根本原因之一3、制图区域地理特征的影响 1.重要性制图概括的根本目的。4、地图符号的影响 1.重要性 制约制图概括的程度5、制图资料与制图者 1.重要性 ①制图资料：资料内容的祥略、精度高低和可靠性大小；②制图者：制图人员知识水平、创造能力、编图技能及对制图区域与制图资料分析研究深度的体现。
在地图上进行取舍时，应遵循何种顺序？主要有哪几种选取方法？①从整体到局部 ②从高级到低级 ③从主要到次要 ④从大到小 选取方法：①资格法系指以一定数量或质量指标作为选取的资格，达到资格则选，否则就舍。②定额法按图上单位面积内表示地物的总数或密度，依顺序选取。③根式定律法（开方根定律法）④ 图解计算法 ⑤等比数列法
普通地图 普通地图是用相对平衡的详细程度来表示地球表面的地貌（地形）、水洗、土质植被、居民点、交通网、境界线等自然地理要素和社会人文要素一般特征的地图。（普通地图是表示自然地理和社会经济一般特征的地图，它并不偏重说明某个要素）
专题地图专题地图是把专题现象或普通地图的某些要素在地理底图上显示得特别完备和详细，而将其余要素列于次要地位，或不予表示，从而使内容专题化的地图（专题地图是着重表示一种或几种主体要素及它们之间相互关系的地图）
基本地貌表示方法 ①写景法 ②晕滃法 ③晕渲法 ④等高线法 ⑤分层设色法
专题地图的构成要素 任何一幅专题地图基本上是由主题要素和底图要素两个层面构成，较复杂的专题地图则由两个以上的层面构成，即最主要的主题要素在第一层平面，次要主题要素在第二层面，更次要主题要素在第三层面，依次类推，底图要素则处底层平面。主题要素是专题地图重点和突出表达的内容，是图面主体部分。主题要素表示的优劣决定了专题地图的科学性。底图要素是制作专题地图的地理基础，即主题要素是编制在底图上的。底图要素不仅是作为描绘主题要素的骨架，用来定向和确定相对位置；而且反映主题要素和周围环境相互联系、制约的密切关系，起衬托主题作用。
