用c++ builder 创建具有吸附效果的窗口

　　在许多程序中，窗口可以被拖放到另一个窗口中，并溶合为一体，例如c++ builder中的Class Explorer与其它窗口就是典型一例，在c++ builder中，这种特性被称为"窗口吸附"。

　　在bcb中的许多组件都具有与"吸附"功能相关的属性，例如：DockSite属性、UseDockManage属性，以及DragKing属性，它的属性可以设置为dkDock。如果将这些属性值简单设置一下，窗口将自动具有吸附功能，不过这样的吸附功能非常死板，没有实用价值。下面笔者就给大家介绍一下如何在c++ builder中实现真正的窗口吸附效果。

　　一、设计一个主窗口

　　新建一工程，主窗体命名为MainForm，单元文件命名为Main。添加一个TMainMenu命名为MainMenu1，双击该主菜单添加两个子菜单分别为"红色窗口"和"蓝色窗口"，这两个子菜单分别用来显示不同颜色的窗口。接着在窗口的最右端添加一个宽度为0，高度为整个窗口高的Panel组件并命名为DockPanel，建立Panel组件是因为被"吸附"的窗口必须要有一个"吸附区"，这种吸附区可以是窗口，也可以是窗口化组件，如Panel。再在Panel右边添加一个Splliter组件，命名为VSplliter宽度设为4，高度为窗体的高度。建立Splliter组件是为了有效地建立被吸附窗口的间隔区，并且可以方便用户调整被吸附窗口所占据的宽度。（如图1所示）

　　二、设计"被吸附"窗口

　　作为主窗口的设计窗体，除了一般的属性设置外，有关Dock的属性均无需修改，只要将"被吸附"窗体的属性进行修改就可以了。

　　选择"File | New Form"命令，建立一个新窗体，将新窗体命令为DockWindow和吸附功能相关的属性修改如下：

属性                   值
DockSite             True
DockKind            dkDock
DockMode          dmAutomatic
在窗体中放置一个Memo组件，并将其Align属性修改为alClient，使其充满整个窗口区域。放置Memo组件的目的是使窗口在被吸附时有明显的边界特征，并且可以赋予窗口不同颜色。
三、设计实现"吸附"功能
实际上，产生吸附作用的并不是主窗体，而是主窗体中的Panel组件，所以Panel组件中与吸附功能有关的组件也必须和吸附窗口一样进行修改，修改值如上表所示。接着为Panel添加如下事件：OnDockOver、OnGetSiteinfo、OnDockDrop、OnUndock代码与解释如下：
//--------------------------------------------------------------------------------------

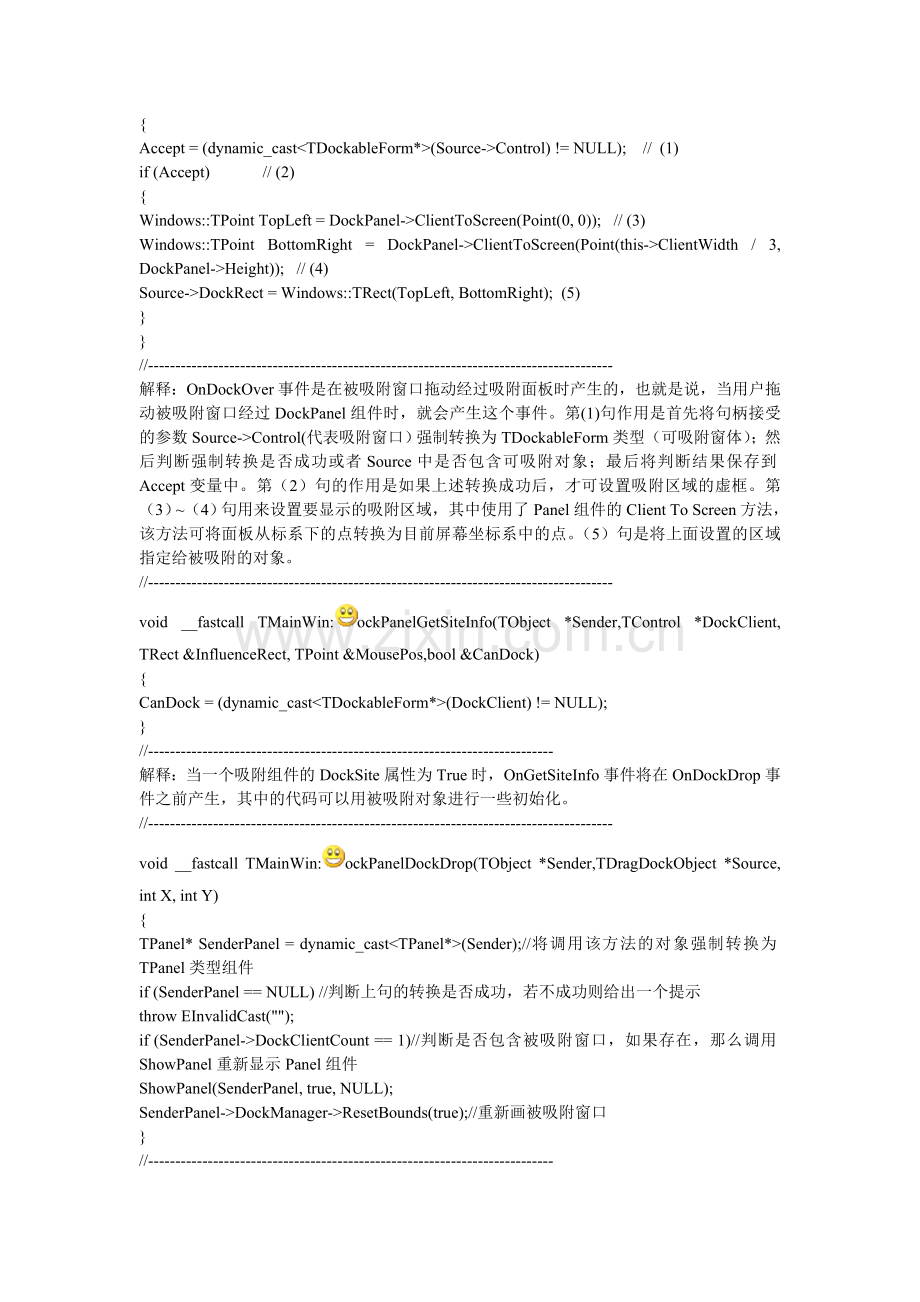

void __fastcall TMainWin:ockPanelDockOver(TObject *Sender,TDragDockObject *Source, int X, int Y, TDragState State,bool &Accept)
{
Accept = (dynamic_cast<TDockableForm*>(Source->Control) != NULL);    //  (1)
if (Accept)             // (2)
{
Windows::TPoint TopLeft = DockPanel->ClientToScreen(Point(0, 0));   // (3)
Windows::TPoint BottomRight = DockPanel->ClientToScreen(Point(this->ClientWidth / 3, DockPanel->Height));   // (4)
Source->DockRect = Windows::TRect(TopLeft, BottomRight);  (5)
}
}
//--------------------------------------------------------------------------------------
解释：OnDockOver事件是在被吸附窗口拖动经过吸附面板时产生的，也就是说，当用户拖动被吸附窗口经过DockPanel组件时，就会产生这个事件。第(1)句作用是首先将句柄接受的参数Source->Control(代表吸附窗口）强制转换为TDockableForm类型（可吸附窗体）；然后判断强制转换是否成功或者Source中是否包含可吸附对象；最后将判断结果保存到Accept变量中。第（2）句的作用是如果上述转换成功后，才可设置吸附区域的虚框。第（3）~（4）句用来设置要显示的吸附区域，其中使用了Panel组件的Client To Screen方法，该方法可将面板从标系下的点转换为目前屏幕坐标系中的点。（5）句是将上面设置的区域指定给被吸附的对象。
//--------------------------------------------------------------------------------------
void __fastcall TMainWin:ockPanelGetSiteInfo(TObject *Sender,TControl *DockClient, TRect &InfluenceRect, TPoint &MousePos,bool &CanDock)
{
CanDock = (dynamic_cast<TDockableForm*>(DockClient) != NULL);
}
//---------------------------------------------------------------------------
解释：当一个吸附组件的DockSite属性为True时，OnGetSiteInfo事件将在OnDockDrop事件之前产生，其中的代码可以用被吸附对象进行一些初始化。
//--------------------------------------------------------------------------------------
void __fastcall TMainWin:ockPanelDockDrop(TObject *Sender,TDragDockObject *Source, int X, int Y)
{
TPanel* SenderPanel = dynamic_cast<TPanel*>(Sender);//将调用该方法的对象强制转换为TPanel类型组件
if (SenderPanel == NULL) //判断上句的转换是否成功，若不成功则给出一个提示
throw EInvalidCast("");
if (SenderPanel->DockClientCount == 1)//判断是否包含被吸附窗口，如果存在，那么调用ShowPanel重新显示Panel组件
ShowPanel(SenderPanel, true, NULL);
SenderPanel->DockManager->ResetBounds(true);//重新画被吸附窗口
}
//---------------------------------------------------------------------------
解释：OnDockDrop事件是在被吸附窗口吸附到面板上之后产生的事件，吸附之后，程序应该调用后面定义的ShowPanel函数，使Panel组件按照新的大小显示出来（包含被吸附窗口），然后利用它的DockManager重画被吸附的窗口。
//--------------------------------------------------------------------------------------
void __fastcall TMainWin:ockPanelUnDock(TObject *Sender,TControl *Client, TWinControl *NewTarget, bool &Allow)
{
  TPanel* SenderPanel = dynamic_cast<TPanel*>(Sender);
  if (SenderPanel == NULL)
throw EInvalidCast("");
if (SenderPanel->DockClientCount == 1)  // 确保当前吸附面板中包含了被吸附对象，然后调用ShowPanel方法"解放"它
ShowPanel(SenderPanel, false, NULL);
}
//---------------------------------------------------------------------------
OnUndock事件是在吸附对象被"解放"之前被调用的，所以这里可以为用户提供一个不"解放"吸附对象的机会。
接下来自定义一个函数ShowPanel()用来控制吸附对象
其中：各参数说明：APanel--吸附面板对象，MakeVisible--面板可见标志，Client--重新显示面板时要显示的吸附对象。
//---------------------------------------------------------------------------
void TMainWin::ShowPanel(TPanel* APanel, bool MakeVisible, TControl* Client)
{
  if (!MakeVisible && (APanel->VisibleDockClientCount > 1))//判断如果面板不可见，并且其中包含一个以上的被吸附对象，则直接返回
    return;
  if (APanel == DockPanel)//判断如果调用函数时得到的Panel对象是吸附面板，则将Splliter组件的可见性与Panel对象保持一致
    VSplitter->Visible = MakeVisible;
  if (MakeVisible)//在吸附面板可见的情况下，将面板的宽度设为窗口客户区的1/3,并同时将Splliter移动到面板的右边
  {
    APanel->Width = ClientWidth / 3;
    VSplitter->Left = APanel->Width + VSplitter->Width;
  }
  else
    APanel->Width = 0;//面板不可见时，维护面板宽度为0
  if (MakeVisible && (Client != NULL))
    Client->Show();//显示被吸附对象，并且要确保面板可见
}
//---------------------------------------------------------------------------------------------
下面的工作就是实现菜单命令的功能，"红色窗口"命令生成红色窗口，"兰色窗口"命令生成兰色窗口，"关闭"命令关闭整个程序。下面只给出动态生成红色窗口的事件句柄如下：（兰色窗口跟这个代码类似，这里省略）
//---------------------------------------------------------------------------------------------
//"红色窗口"命令的OnClick事件句柄：
void __fastcall TMainWin::CMredwindowClick(TObject *Sender)
{
  TDockableForm *redform=new TDockableForm(this);
  redform->Memo1->Color=clRed;
//要实现兰色窗口的动态生成，将上句改为 redform->Memo1->Color=clBlue;
  redform->Show();
}
接下来在被吸附窗口DockWindow的OnClose事件添加如下代码：
//---------------------------------------------------------------------------
void __fastcall TDockableForm::FormClose(TObject *Sender,
      TCloseAction &Action)
{
if (dynamic_cast<TPanel*>(HostDockSite) != NULL)
    MainWin->ShowPanel(static_cast<TPanel*>(HostDockSite), false, NULL);

  Action = caHide;
}
接下来在被吸附窗口DockWindow的OnDockOver事件中添加如下代码：
//---------------------------------------------------------------------------
void __fastcall TDockableForm::FormDockOver(TObject *Sender,
      TDragDockObject *Source, int X, int Y, TDragState State,
      bool &Accept)
{
  TRect ARect;

  Accept = (dynamic_cast<TDockableForm*>(Source->Control) != NULL);

  // Draw dock preview depending on where the cursor is relative to our client area
  if (Accept && (ComputerDockAlign(ARect, Point(X, Y)) != alNone))
    Source->DockRect = ARect;
}
//---------------------------------------------------------------------------
接下来在被吸附窗口DockWindow的OnDockAlign事件中添加如下代码：
TAlign TDockableForm::ComputerDockAlign(TRect & DockRect, const TPoint & MousePos)
{
  Windows::TRect  DockTopRect,
DockLeftRect,
DockBottomRect,
DockRightRect,
DockCenterRect;
  Windows::TPoint TopLeft,
BottomRight;
  TAlign Result = alNone;
  // Divide form up into docking "Zones"
  TopLeft = Windows::TPoint(0, 0);
  BottomRight = Windows::TPoint(ClientWidth / 5, ClientHeight);
  DockLeftRect = Windows::TRect(TopLeft, BottomRight);
  TopLeft = Windows::TPoint(ClientWidth / 5, 0);
  BottomRight = Windows::TPoint(ClientWidth / 5 * 4, ClientHeight / 5);
  DockTopRect = Windows::TRect(TopLeft, BottomRight);
  TopLeft = Windows::TPoint(ClientWidth / 5 * 4, 0);
  BottomRight = Windows::TPoint(ClientWidth, ClientHeight);
  DockRightRect = Windows::TRect(TopLeft, BottomRight);
  TopLeft = Windows::TPoint(ClientWidth / 5, ClientHeight / 5 * 4);
  BottomRight = Windows::TPoint(ClientWidth / 5 * 4, ClientHeight);
  DockBottomRect = Windows::TRect(TopLeft, BottomRight);
  TopLeft = Windows::TPoint(ClientWidth / 5, ClientHeight / 5);
  BottomRight = Windows::TPoint(ClientWidth / 5 * 4, ClientHeight / 5 * 4);
  DockCenterRect = Windows::TRect(TopLeft, BottomRight);
  // Find out where the mouse cursor is,
  // to decide where to draw dock preview.
  if (PtInRect(&DockLeftRect, MousePos))
  {
    Result = alLeft;
    DockRect = DockLeftRect;
    DockRect.Right = ClientWidth / 2;
  }
  else
    if (PtInRect(&DockTopRect, MousePos))
    {
      Result = alTop;
      DockRect = DockTopRect;
      DockRect.Left = 0;
      DockRect.Right = ClientWidth;
      DockRect.Bottom = ClientHeight / 2;
    }
    else
      if (PtInRect(&DockRightRect, MousePos))
      {
        Result = alRight;
        DockRect = DockRightRect;
        DockRect.Left = ClientWidth / 2;
      }
      else
        if (PtInRect(&DockBottomRect, MousePos))
        {
          Result = alBottom;
          DockRect = DockBottomRect;
          DockRect.Left = 0;
          DockRect.Right = ClientWidth;
          DockRect.Top = ClientHeight / 2;
        }
        else
          if (PtInRect(&DockCenterRect, MousePos))
          {
            Result = alClient;
            DockRect = DockCenterRect;
          }

  if (Result != alNone)
  {
    // DockRect is in screen coordinates.
    TopLeft = ClientToScreen(Windows::TPoint(DockRect.Left, DockRect.Top));
    BottomRight = ClientToScreen(Windows::TPoint(DockRect.Right, DockRect.Bottom));

    DockRect = TRect(TopLeft, BottomRight);
  }
  return Result;
}
至此，就可以实现窗口吸附的基本功能。在C++ Builder的例程中，有一个实现复杂"吸附"功能的例程，大家可以多花一些时间来研究研究。路径为：Program Files/Borland/C++Builder 5/Examples/Docking
