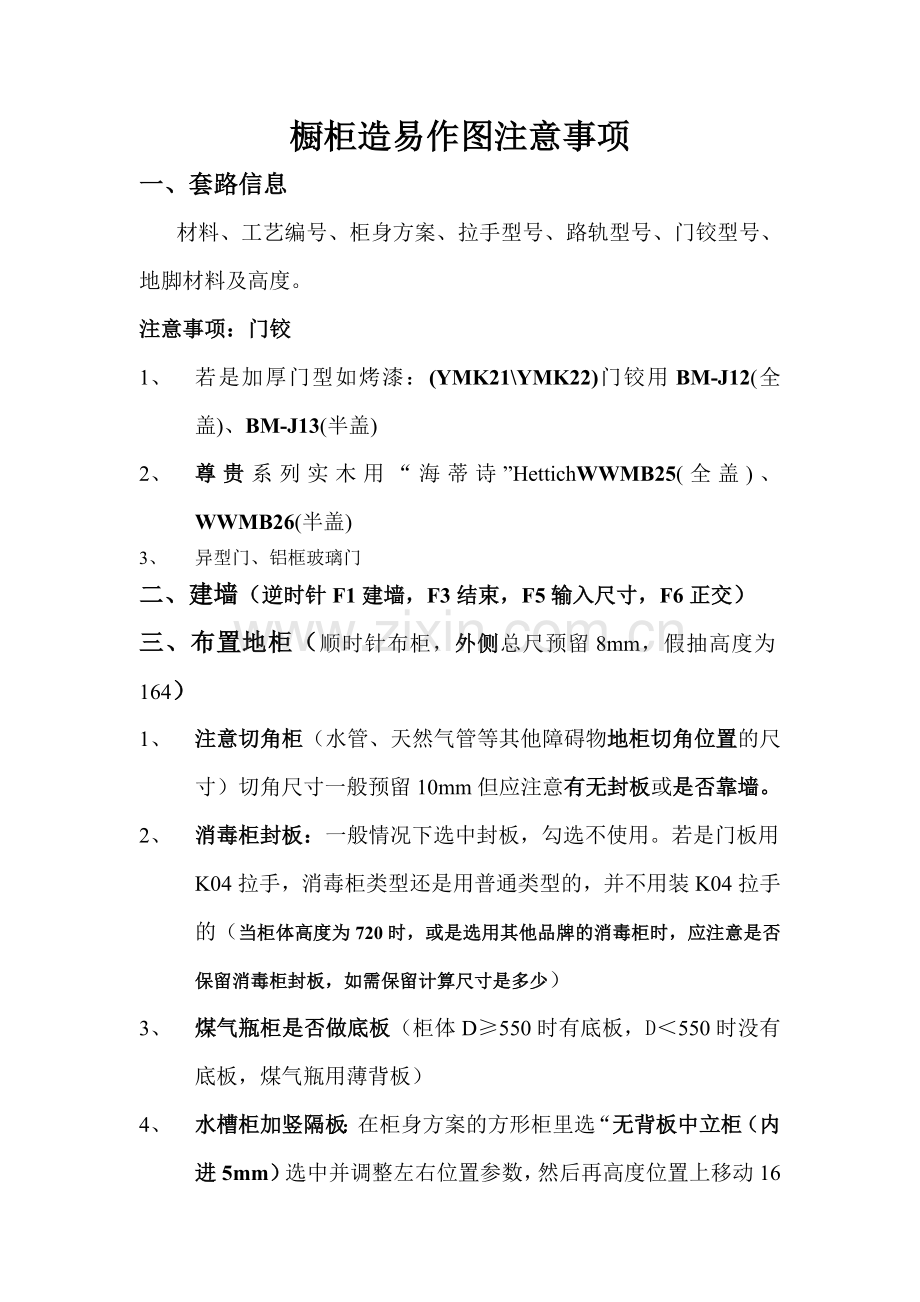

橱柜造易作图注意事项
一、套路信息
材料、工艺编号、柜身方案、拉手型号、路轨型号、门铰型号、地脚材料及高度。
注意事项：门铰
1、 若是加厚门型如烤漆：(YMK21\YMK22)门铰用BM-J12(全盖)、BM-J13(半盖)
2、 尊贵系列实木用“海蒂诗”HettichWWMB25(全盖)、WWMB26(半盖)
3、 异型门、铝框玻璃门
二、建墙（逆时针F1建墙，F3结束，F5输入尺寸，F6正交）
三、布置地柜（顺时针布柜，外侧总尺预留8mm，假抽高度为164）
1、 注意切角柜（水管、天然气管等其他障碍物地柜切角位置的尺寸）切角尺寸一般预留10mm但应注意有无封板或是否靠墙。
2、 消毒柜封板：一般情况下选中封板，勾选不使用。若是门板用K04拉手，消毒柜类型还是用普通类型的，并不用装K04拉手的（当柜体高度为720时，或是选用其他品牌的消毒柜时，应注意是否保留消毒柜封板，如需保留计算尺寸是多少）
3、 煤气瓶柜是否做底板（柜体D≥550时有底板，D＜550时没有底板，煤气瓶用薄背板）
4、 水槽柜加竖隔板：在柜身方案的方形柜里选“无背板中立柜（内进5mm）选中并调整左右位置参数，然后再高度位置上移动16
水槽柜添加无背板活隔并调整高度位置（50）
5、 拉手的位置、大小（有抽屉的W≥600时需要长拉手）
6、 路轨的型号（注意与合同预算对照）
7、 碗篮、调料蓝（注意型号，若用浅拉篮则柜身深度最小为400mm）
8、 柜门的开合方向
9、 注意新、旧工艺转角柜（旧工艺：①实木尊贵系列，②YMK22工艺、YMK21、J-26装K04、K07、K09拉手，③转角柜减去门板尺寸，剩余尺寸小于115则不论是什么材质、门型都用旧工艺）
10、 装饰围栏柜、调料柜、搁板等
11、 台上柜、高柜、半高柜等

四、标注地柜（注意图层）
1、柜体深度（地柜、台上柜、高柜、半高柜等）
2、装饰板、装饰端头深度(靠墙地柜装饰板，装饰端头一般做100MM,这样可以在一定程度上避免因墙有角度造成柜子与墙之间有缝，因为装饰板或装饰端头越短，受墙角度影响越小，与墙的缝隙就越小)
3、缝隙宽度
4、有煤气瓶标注“薄背板”
5、水槽柜是否需要切口，是哪一侧（皂液器）：“侧板切口，详见CAD”
若水盆在台面一边，水盆柜小于开孔尺寸时（盆距台面边沿最小50mm）水盆需要偏向另一侧的时候：“侧板切低避水盆”CAD中不需要再标明
6、灶的位置是否切低，是哪一侧：“侧板切低50mm”
7、若是YMK22、YMK21、J-26烤漆门型：“因地柜封板不做45度拼角，所以不做门型”
8、YMK21、J-26（装K04拉手）：“因地柜装K04拉手，请工厂在台面前沿多加一根垫条”
9、若是“防火板”“欧派时尚板”等有纹理的要标明：“门板纹路整单为横纹或是竖纹等”
10、标注切角柜切角尺寸
五、布置吊柜（顺时针布柜，总尺预留5mm）
1、开门方向
2、吊柜封板（不使用装饰板框架）
3、吊柜切角柜（水管、天然气管等其他障碍物吊柜切角位置尺寸）切角尺寸一般预留10mm但应注意有无封板或是否靠墙。若有封板或是不靠墙应做底板延伸，（延伸尺寸即是封板或距墙尺寸）竖侧板不延伸
4、非切角吊柜：若是有封板或不靠墙则底板和竖侧板都要做修改：底板延伸尺寸为：柜子的长度+封板或距墙尺寸-16mm（不是底板长度）若是向左偏移：长度方向“靠左”偏移距离“负尺寸”，若是向右偏移：长度方向“靠左”偏移距离“保持默认16”
5、没有包管的切角吊柜按实际尺寸做，没有预留
6、拉手的位置、大小，是否装K05（注意上翻门）
7、欧式烟机挡板应选用带顶板的（是否考虑顶板降低）
8、吊柜转角处也要做地板延伸，且转角柜的封板为实际算的尺寸，不是系统默认的100
9、包管（R-L型 L-L型 U型）吊柜上面和下面都有包管，若是包燃气管，吊柜下面一般做U型带开门的包管（算出尺寸：障碍物尺寸+30mm=X，在软件中输入的尺寸为X-16门板厚）吊柜上面做L型的。另外注意包管材质。
10、上翻吊柜大于或小于900mm时，不选带防弯器的）
11、若是上翻门，注意修改气撑的型号和个数。
六、标注吊柜（注意图层）
1、吊柜、包管的深度
2、切角柜的切角尺寸
3、欧式烟机挡板：“详见CAD”
4、特殊U型带门包管：“一般包管材质为白色小方格，包括门板”
七、绘制踢脚板、灯顶线
1、依照红色参考线，正确绘制的踢脚板箭头向外
2、灯线在门板内侧标，顶线在门板外面标
八、立面图标注
1、地柜柜体、踢脚板高度（台上柜、高柜、半高柜）
2、转角柜、封板宽度尺寸
3、吊柜高度
4、包管高度
5、上翻吊柜大于900mm时用虚线标示出竖隔板并标明：“竖隔板”
6、是否有碗篮
7、欧式烟机挡板：“详见CAD”
8、有消毒柜封板的标注封板尺寸
9、特殊U型带门包管：“包管材质为xx小方格（包括门板）
九、添加配件：水盆、龙头、灯具等-------保存！
十、检查
1、柜体序号和开门方向
2、打印查看材料清单：门型工艺、材料、系列［一般为经典，实木（经典、尊贵），包管（白、灰、鸡翅木）］
五金：拉手、支撑、门铰、路轨、配件（水盆型号等）
若客户已签合同应与合同对照！-----若有修改应及时保存！！！

台面（注意有些需要计算出台面600处的角度）
（内墙尺寸预留5mm。若是总尺减4的凹凸砖，总共预留8mm）
1、 注：打“”为见光面 （A、 B、 C 、D…）
2、 若为石英石并需现场切割台面做挡水时：注：单独订购一米后挡水
3、 石英石台面 注：单块台面在板幅范围内请不要接驳 谢谢
4、 石英石台面拐角不能做圆弧
5、 若业主自备炉灶：注：炉灶的开孔尺寸为：X*Y R
6、 注：后挡水高度为“X” (挡水高度为非标时)
7、 炉灶、水盆的中线（注意是否和VKP的最后方案相同。炉灶和水盆不要看错）
8、 炉灶、水盆的型号
9、 台面边型、材料
10、斜接驳（当X+Y≥700时）需要X+2 Y+2多预留2mm，并且台面拐角处一般标明是钝角还是锐角（或钝X、锐X）
11、人造石接驳线设在650处，石英石接驳线设在600处（标注）
当水盆与灶具距离较近时，将接驳线设置在水盆这一侧，消毒柜上面一般不设直接驳。
12、欧式烟机挡板示意图: （见下面）
13、水槽柜侧板切口示意图：（左、右要根据水盆皂液器的位置，
PS626左侧板，PS622A左侧板，PS622B右侧板）

13、吧台漏空部分填充阴影并标 注：阴影部分用木板整板垫平
14、标注各个面（A、B、C、D、…）的台面深度（注意是否相同）
15、齐挡水的标注尺寸放在内侧（尺寸与包管相同），其挡水部分台面用虚线表示并文字说明：“齐挡水补平”（没有包管的一般不做齐挡水补平）
16、角度的标注(钝角、锐角)有些角度可利用水盆或是炉灶的中线两边标注来表示。（注意计算出台面600处的角度）
