1、第10章 疏浚工程 一、本章定额包括绞吸、链斗、抓斗及铲斗式挖泥船,吹泥船,水力冲挖机组及其他共24节。适用于对河、湖、渠、沿海机械疏浚及吹填工程。 二、土、砂分类 1.绞吸、链斗、抓斗、铲斗式挖泥船,吹泥船开挖水下的泥土及粉细砂分为类,中、粗砂各分为松散、中密、紧密三类,详见附录4土、砂分级表。 2水力冲挖机组的土类划分为类,详见附录4水力冲挖机组土类划分表。 三、本章定额的计量单位,除注明者外,均按水下自然方计算。 四、工况级别的确定:本章的挖泥船、吹泥船定额均按一级工况制定。当在开挖区、排(运、卸)泥(砂)区整个作业范围内,受有超限风浪、雨雾、潮汐、水位、流速及行船避让、木排流放以及水下
2、树根、障碍物等自然条件和客观原因,而直接影响正常施工生产和增加施工难度的时间,应根据当地水文、气象、工程地质资料,通航河道的通航要求,所选船舶的适应能力等,进行统计分析,以确定该影响及增加施工难度的时间,按其占总工期历时的比例,确定工况级别,并按表9-1所列系数调整相应的定额。表10-1工况级别绞吸式挖泥船链斗、抓斗、铲斗式挖泥船、吹泥船平均每班客观影响时间(h)工况系数平均每班客观 影响时间(h)工况系数一1.01.001.31.00二1.51.101.81.12三2.11.212.41.27四2.61.342.91.44五3.01.503.41.64五、链斗、抓斗、铲斗式挖泥船,其拖轮、泥

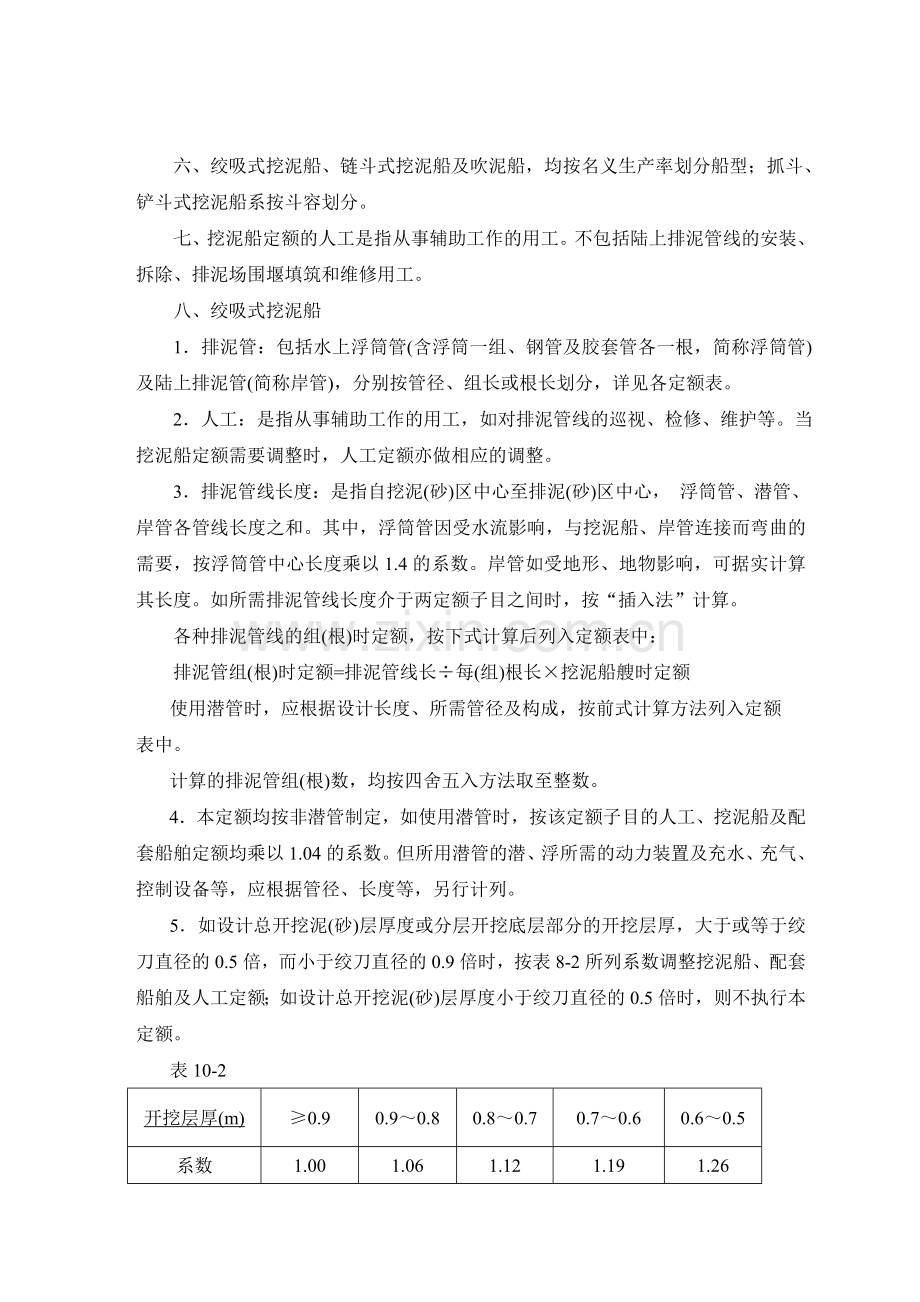

3、驳运卸泥(砂)的运距,指自开挖区中心至卸泥(砂)区中心的航程,其中心均按泥(砂)方量的分布状况计算确定。 六、绞吸式挖泥船、链斗式挖泥船及吹泥船,均按名义生产率划分船型;抓斗、铲斗式挖泥船系按斗容划分。七、挖泥船定额的人工是指从事辅助工作的用工。不包括陆上排泥管线的安装、拆除、排泥场围堰填筑和维修用工。 八、绞吸式挖泥船 1排泥管:包括水上浮筒管(含浮筒一组、钢管及胶套管各一根,简称浮筒管)及陆上排泥管(简称岸管),分别按管径、组长或根长划分,详见各定额表。 2人工:是指从事辅助工作的用工,如对排泥管线的巡视、检修、维护等。当挖泥船定额需要调整时,人工定额亦做相应的调整。 3排泥管线长度:是指
4、自挖泥(砂)区中心至排泥(砂)区中心, 浮筒管、潜管、岸管各管线长度之和。其中,浮筒管因受水流影响,与挖泥船、岸管连接而弯曲的需要,按浮筒管中心长度乘以1.4的系数。岸管如受地形、地物影响,可据实计算其长度。如所需排泥管线长度介于两定额子目之间时,按“插入法”计算。 各种排泥管线的组(根)时定额,按下式计算后列入定额表中: 排泥管组(根)时定额=排泥管线长每(组)根长挖泥船艘时定额使用潜管时,应根据设计长度、所需管径及构成,按前式计算方法列入定额表中。计算的排泥管组(根)数,均按四舍五入方法取至整数。4本定额均按非潜管制定,如使用潜管时,按该定额子目的人工、挖泥船及配套船舶定额均乘以1.04的
5、系数。但所用潜管的潜、浮所需的动力装置及充水、充气、控制设备等,应根据管径、长度等,另行计列。5如设计总开挖泥(砂)层厚度或分层开挖底层部分的开挖层厚,大于或等于绞刀直径的0.5倍,而小于绞刀直径的0.9倍时,按表8-2所列系数调整挖泥船、配套船舶及人工定额;如设计总开挖泥(砂)层厚度小于绞刀直径的0.5倍时,则不执行本定额。表10-2开挖层厚(m)0.90.90.80.80.70.70.60.60.5系数1.001.061.121.191.26 26绞吸式挖泥船主要性能参考表详见附录10。7定额使用举例:某河道疏浚工程,据地质资料全部为类土,无通航要求,据水文、气象等资料统计分析,平均每班客
6、观影响时间小于1.0小时,属一级工况。开挖区中心至排放区中心,计算排泥管长度为78km,其中需水上浮筒管长0.3km,陆上地形平坦,无地物影响,岸管长度为0.48km。含允许开挖超深值总开挖泥层厚度2.7m,排高8m,挖深8m,选用350m3绞吸式挖泥船开挖。定额计算如下: (1)排泥管线总长度=0.31.4+0.48=0.9km,据以查得挖泥船基本定额为26.73艘时/万m3。(2)超排高=86=2m,定额增加系数=(1.015)2=1.03。(3)超挖深=86=2m,定额增加系数=20.03=0.06。(4)泥层厚度影响系数,总开挖层厚2.7m,分两层开挖,即2.721.45(刀径)=0.
7、93,因大于0.9,不考虑增加系数。(5)定额综合调整系数=1.03十0.06=1.09。 对无超排高,仅有超挖深时,定额综合调整系数=1+超挖深定额增加系数。如本例无超排高仅有超挖深2m时,定额综合调整系数=1+20.03=1.06。(6)350m3/h绞吸式挖泥船定额=26.73 1.09=29.14艘时/万m3。(7)拖轮、锚艇、机艇及人工定额,均按综合调整系数进行相应调整。(8)浮筒管组时定额=300m1.47.5m/组29.14=5629.14=1631.84组时/万m3。(9)岸管根时定额=480m6m/根29.148029.142331.2根时万m3。九、链斗式挖泥船1.本定额的
8、泥驳均为开底泥驳,若为吹填工程或陆上排卸时,则改为满底泥驳。2若开挖泥(砂)层厚度(包括计算超深值)小于斗高、而大于或等于斗高12时,按开挖定额中人工工时及船舶艘时定额乘以1.25系数计算。若开挖层厚度小于斗高的12时,不执行本定额。3各型链斗式挖泥船的斗高,参考表8-3所列: 3表10-3 船型(m/h)4060100120150180350500斗高(m)0.450.450.80.70.670.691.231.4十、抓斗式、铲斗式挖泥船1.本定额的泥驳均为开底泥驳,若为吹填工程或陆上排卸时,应改为满底泥驳。2.抓斗式、铲斗式挖泥船疏浚,不宜开挖流动淤泥。十一、吹泥船1.本定额适用于配合链斗
9、、抓斗、铲斗式挖泥船相应能力的陆上吹填工程。2.排泥管线长度、浮筒管组时、岸管根时的计算,按绞吸式挖泥船的规定计算。十二、水力冲挖机组1.人工:是指组织和从事水力冲挖、排泥管线及其他辅助设施的安拆、移设、检护等辅助工作用工,但不包括排泥区围堰填筑等用工。2.本定额适用于基本排高5m,每增(减)lm,排泥管线长度相应增(减)25m。3.排泥管线长度:指计算铺设长度,如计算排泥管线长度介于定额两子目之间时,以“插入法”计算。4.施工水源与作业面的距离为50l00m。5.冲挖盐碱土方,如盐碱程度较重时,泥浆泵及排泥管台(米)时费用定额中的第一类费用可增加20。十三、链斗、抓斗、铲斗式挖泥船,运距超过
10、l0km时,超过部分按增运lkm的拖轮、泥驳台时定额乘0.90系数。 4第八章 疏浚工程说明八1 20m3/h绞吸式挖泥船八2 40m3/h绞吸式挖泥船八3 60m3/h绞吸式挖泥船八4 80m3/h绞吸式挖泥船八5 100m3/h绞吸式挖泥船八6 200m3/h绞吸式挖泥船八7 350m3/h绞吸式挖泥船八8 40m3/h链斗式挖泥船八9 60m3/h链斗式挖泥船 八10 100m3/h链斗式挖泥船 八11 150m3/h链斗式挖泥船八12 350m3/h链斗式挖泥船八13 0.5m3/h抓斗式挖泥船八14 1.0m3/h抓斗式挖泥船八15 2.0m3/h抓斗式挖泥船八16 4.0m3/h抓斗式挖泥船八17 0.75m3/h铲斗式挖泥船八18 4.0m3/h铲斗式挖泥船八19 60m3/h吹泥船八20 150m3/h吹泥船八21 400m3/h吹泥船八22 水力冲挖土方八23 绞吸式挖泥船及吹泥船排泥管安装拆除八24 挖泥船的开工展布及收工集合
