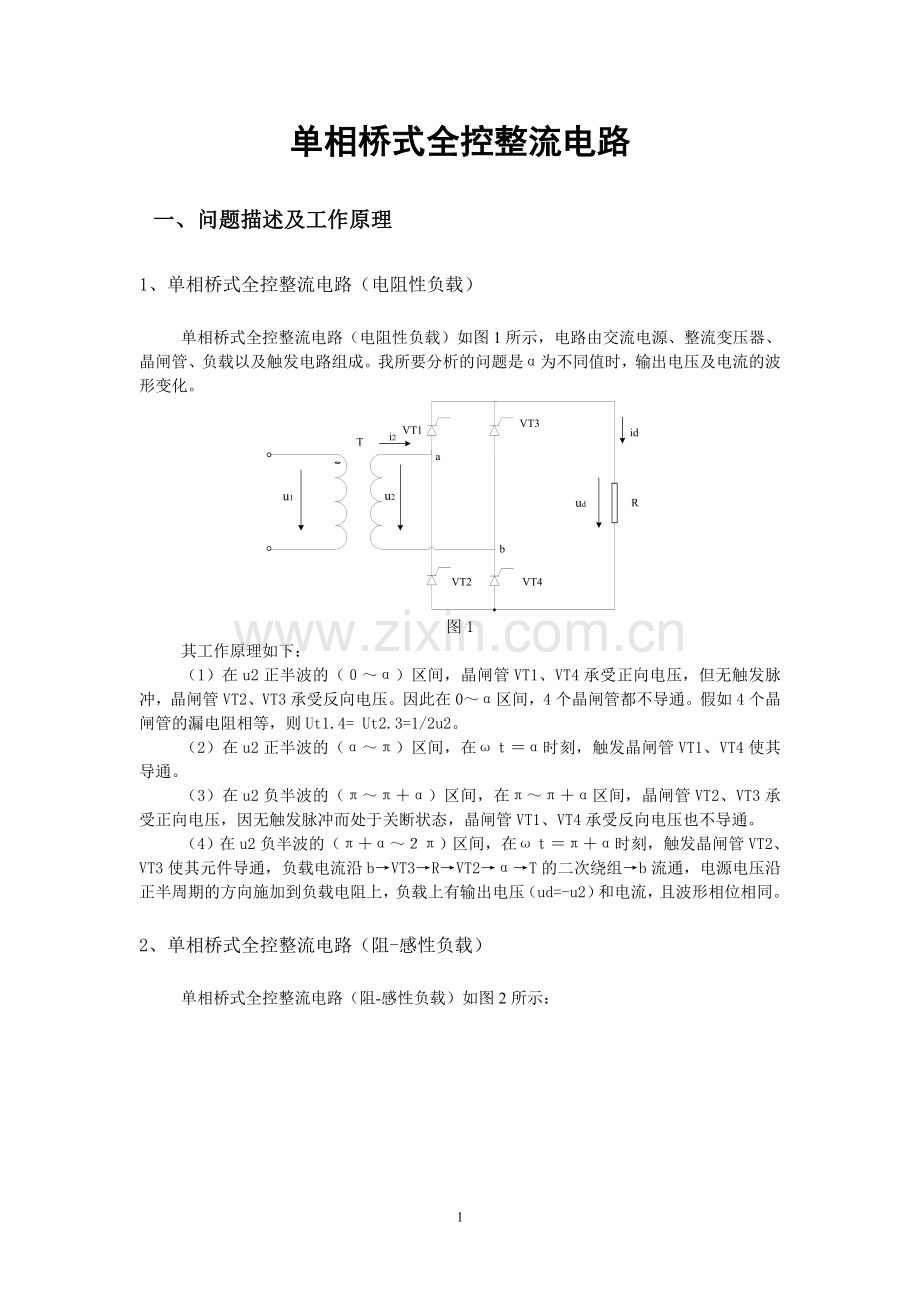

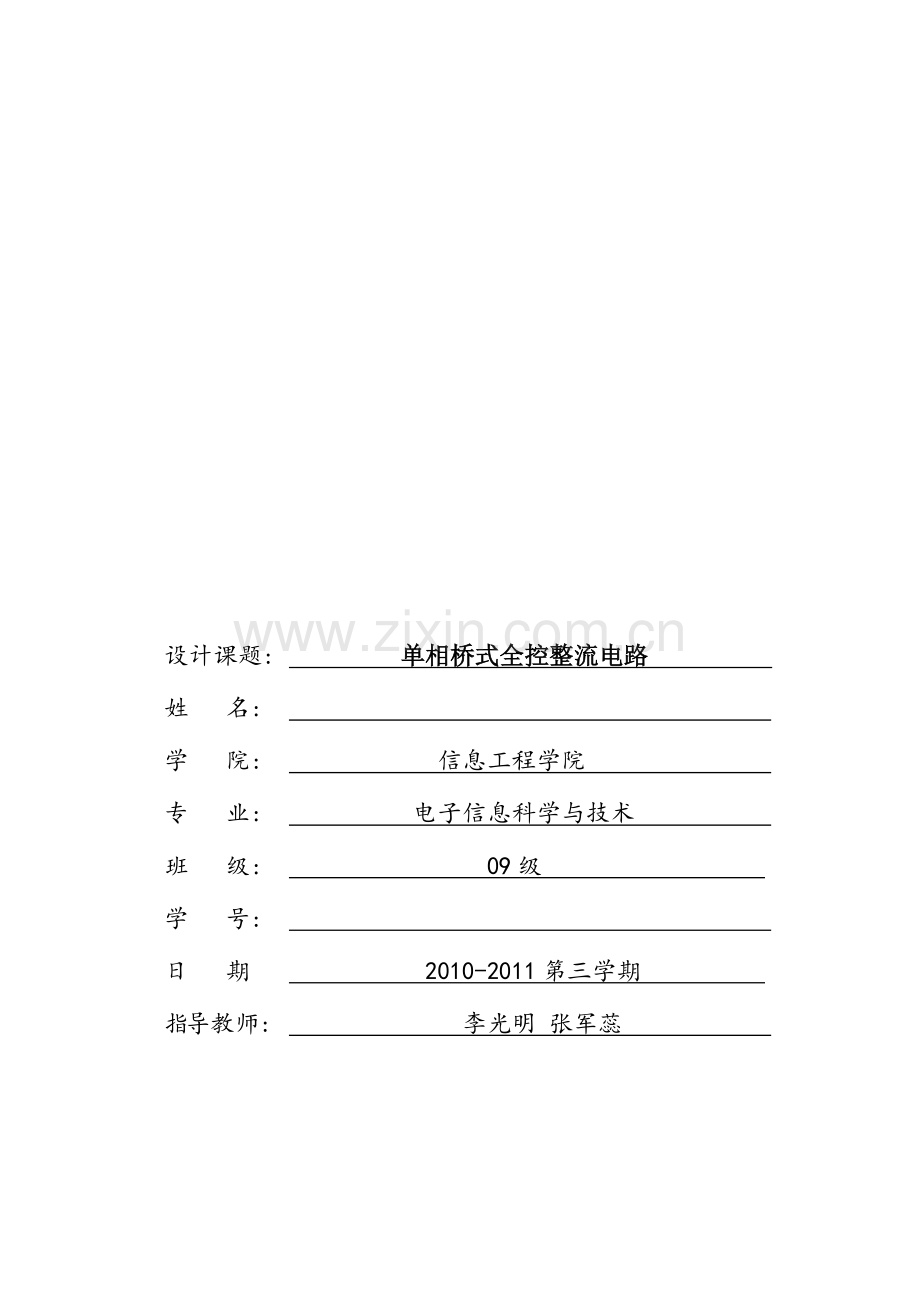

1、设计课题: 单相桥式全控整流电路 姓 名: 学 院: 信息工程学院 专 业: 电子信息科学与技术 班 级: 09级 学 号: 日 期 2010-2011第三学期 指导教师: 李光明 张军蕊 单相桥式全控整流电路一、 问题描述及工作原理1、单相桥式全控整流电路(电阻性负载)单相桥式全控整流电路(电阻性负载)如图1所示,电路由交流电源、整流变压器、晶闸管、负载以及触发电路组成。我所要分析的问题是为不同值时,输出电压及电流的波形变化。图1其工作原理如下:(1)在u2正半波的()区间,晶闸管VT1、VT4承受正向电压,但无触发脉冲,晶闸管VT2、VT3承受反向电压。因此在0区间,4个晶闸管都不导通。假
2、如4个晶闸管的漏电阻相等,则Ut1.4= Ut2.3=1/2u2。(2)在u2正半波的()区间,在时刻,触发晶闸管VT1、VT4使其导通。(3)在u2负半波的()区间,在区间,晶闸管VT2、VT3承受正向电压,因无触发脉冲而处于关断状态,晶闸管VT1、VT4承受反向电压也不导通。(4)在u2负半波的()区间,在时刻,触发晶闸管VT2、VT3使其元件导通,负载电流沿bVT3RVT2T的二次绕组b流通,电源电压沿正半周期的方向施加到负载电阻上,负载上有输出电压(ud=-u2)和电流,且波形相位相同。2、单相桥式全控整流电路(阻-感性负载)单相桥式全控整流电路(阻-感性负载)如图2所示:图2其工作原
3、理如下:(1)在电压u2正半波的(0)区间。晶闸管VT1、VT4承受正向电压,但无触发脉冲,VT1、VT4处于关断状态。假设电路已经工作在稳定状态,则在0区间由于电感的作用,晶闸管VT2、VT3维持导通。(2)在u2正半波的()区间。在t=时刻,触发晶闸管VT1、VT4使其导通,负载电流沿aVT1LRVT4bT的二次绕组a流通,此时负载上有输出电压(ud=u2)和电流。电压u2反向施加到晶闸管VT2、VT3上,使其承受反向电压而处于关断状态。(3)在电压u2负半波的(+)区间。当t=时,电源电压自然过零,感应电势是晶闸管VT1、VT4继续导通。在电源电压负半波,晶闸管VT2、VT3承受正向电压
4、,因无触发脉冲,VT2、VT3处于关断状态。(4)u2负半波的(+2)区间。在t=+时刻,触发晶闸管VT2、VT3使其导通,负载电流沿bVT3LRVT2aT的二次绕组b流通,电源电压沿正半周期的方向施加到负载上,负载上有输出电压(ud=u2)和电流。此时电源电压反向施加到晶闸管VT1、VT4上,使其承受反向电压而关断。晶闸管VT2、VT3一直要导通到下一周期t=2+处再次触发晶闸管VT1、VT4为止。二、建立仿真模型及仿真实现根据电路图对其建立仿真模型,并对其进行参数设置,将电源电压幅值设置为141v,频率设为50Hz,脉冲发生器的频率设为100Hz,晶闸管控制角以脉冲的延迟时间t表示,例如:
5、取=30时,对应时间为t=0.02*30/360=0.02/12s,脉冲宽度用脉冲周期的百分比表示,取10%即可。1、单相桥式全控整流电路(电阻性负载)串联RLC支路为纯电阻电路,即为单相桥式全控整流电路的电阻性负载情况,将电阻设置为2,并设置仿真结束时间为0.06s,仿真模型电路如图3:图3=30时,可得到仿真结果如图:图4改变的值分别为60(图5),90(图6),120(图7),得到的仿真结果分别如图:图5图6图72、单相桥式全控整流电路(阻-感性负载)串联支路为R和L时,为单相桥式全控整流电路的阻-感性负载情况,将L设置为1e-3,R设置为2,其他参数设置与电阻性负载情况相同,建立的仿真
6、模型电路如图8:图8取=30时,仿真结果如图9:图9当分别取60(图10),90(图11),120(图12)时,仿真结果分别如图:图10图11图12三、 仿真结果分析及总结1、仿真结果分析从上面的仿真结果可以看出,仿真的结果与理论分析的结果基本一致:第一,带电阻负载时,电源电压过零时,晶闸管自然关断,带阻-感负载时,一对桥臂导通使另一对桥臂的两个晶闸管承受反压而关断,每周期换相两次。第二,带电阻负载时,负载电阻电压与电流波形相同,成线性关系,带阻-感负载时,电流变化很小,这时由于电感对负载电流起到了平波的作用。第三,带阻-感负载时,电流逐渐增大,经过几个周期后达到稳态,电路的工作情况与理论分析
7、基本一致。2、总结单相桥式全控整流电路(电阻性负载)是典型单相桥式全控整流电路,共用了四个晶闸管,两只晶闸管接成共阳极,两只晶闸管接成共阴极,每一只晶闸管是一个桥臂,桥式整流电路的工作方式特点是整流元件必须成对以构成回路,负载为电阻性。单相桥式全控整流电路(阻-感性负载)与单相半波整流电路仿真波形相比较,输出的电压和电流波形频率都提高了约一倍,流过每个晶闸管的平均电流Idt只有负载平均电流的一半。变压器二次侧电流I2的波形是对称的正负矩形波,而晶闸管承受的最大正反向电压则和单相半波可控整流电流一样。单相桥式全控整流电路就是通过改变控制角,改变负载上脉冲直流电压的平均值UL,从而实现了可控整流。
8、 四、 实验思考这次的matlab仿真设计过程中,不仅掌握了matlab中simulink仿真的使用,还对单相桥式全控整流电路有了更深刻的认识。在实际电路的设计中,需要考虑电源及R、L的具体参数,可以通过改变仿真模型中的R、L的值进行分析。在进行仿真时,不仅要掌握各种模块的功能和用法,还要掌握一定的编程技巧,使仿真过程变的更简单明了。经过小学期的这两次仿真课程,学会了两种仿真软件的使用方法,为以后的学习提供了很好的基础。仿真的过程不仅需要对软件的掌握技巧,还需要一定的耐心和信心,充分利用图书和网络资源查找资料,以完成仿真的实现。附录1. 利用simulink仿真来实现摄氏温度到华氏温度的转换
9、仿真电路如题图1:题图1解:仿真结果如题图2:题图22. 设系统微分方程为,试建立系统模型并仿真解:仿真电路如题图3:题图3将开始时间设为1,积分integrator模块初始值设置为2。仿真结果如题图4:题图43. 利用simulink仿真,取A=1, 解:仿真电路如题图5:题图5建立的函数文件代码如题图6:题图6仿真结果如题图7:题图74. 建立如题图8所示的仿真模型并进行仿真,改变增益,观察x-y图形变化,并用浮动的scope模块观测各点波形。题图8解:当增益slider gain为1时,设置好x、y的坐标值,得到x-y图形如题图9:题图9通过slider gain模块和integrato
10、r模块之后的波形分别如题图10:题图10当增益slider gain增大到2时,调整x、y坐标到合适位置,得到x-y图形如题图11:题图11通过integrator模块之后的波形不变,通过slider gain模块之后的波形如题图12:题图125 有初始状态为0的二阶微分方程其中u(t)是单位阶跃函数,试建立系统模型并仿真。解:根据题意建立系统模型如题图13:题图13仿真结果如题图14:题图146 通过构造SIMULINK模型求的结果,其中初值分别为y1(0)=0, y2(0)=1解:构造simulink模型如题图15:题图15将sine wave的phase设置成pi/2,设置integra
11、tor积分模块初值为0时,得到y1(0)=0的仿真结果如题图16:题图16设置integrator积分模块初值为1时,得到y2(0)=1的仿真结果如题图17:题图177. 分析二阶动态电路的零输入响应题图18为典型的二阶动态电路,其零输入响应有过阻尼、临界阻尼和欠阻尼三种情况,已知L=0.5H, C=0.02F, R=1, 2, 3, , 13, 初始值求的零输入响应并画出波形。(1用simulink的方法,2用脚本文件的方法)题图18 二阶动态电路解:(1)利用simulink仿真的方法:根据题意可列出微分方程:代入数值并对两端分别求两次积分,可得 根据上式可建立仿真框图,如题图19:题图1
12、9其中constant表示电阻的阻值,scope为的波形,scope1为的波形。得到的仿真结果如题图20和题图21:题图20题图21(2)利用脚本文件的方法:在matlab中建立M文件7a,求解微分方程的解,代码如下:eq=D2y+2*R*Dy+100*y=0;cond=y(0)=1,Dy(0)=0;y=dsolve(eq,cond)得到微分方程的解为:y =1/2*(R2-100+R*(R2-100)(1/2)/(R2-100)*exp(-R+(R2-100)(1/2)*t)+1/2*(R2-R*(R2-100)(1/2)-100)/(R2-100)*exp(-R-(R2-100)(1/2)
13、*t)即 从而可以求出的零输入响应为: 建立M文件7b,编程画出和的波形图,代码如下:for R=1:13;t=0:0.1:5;u=1/2*(R+(R2-100)(1/2)/(R2-100)(1/2)*exp(-R+(R2-100)(1/2)*t)-1/2*(R-(R2-100)(1/2)/(R2-100)(1/2)*exp(-R-(R2-100)(1/2)*t);subplot(2,1,1); plot(t,u,r);hold on; i=1/(R2-100)(1/2)*(exp(-R-(R2-100)(1/2)*t)-exp(-R+(R2-100)(1/2)*t); subplot(2,1
14、,2); plot(t,i);hold on;end得到的和的波形如题图22:题图228. 一池中有水2000,含盐 2 kg,以 6/ 分 的速率向池中注入浓度为 0.5 kg / 的盐水,又以 4 / 分的速率从池中流出混合后的盐水,问欲使池中盐水浓度达到 0.2 kg / ,需要多长时间?(1用simulink的方法,2用脚本文件的方法)【附加:试画出浓度vs时间的曲线】解:(1)用simulink仿真的方法:根据题意,设t时刻池中盐水浓度为由上式可得框图如题图23:题图23仿真结果如题图24: 题图24由上图左图波形可知,当时间趋于无穷时,浓度趋于0.5,由右图可知,大约在185分钟时
15、浓度为0.2。(2)用脚本文件的方法:将(1)中所得到的式子进行积分并化简,可得到微分方程:在matlab中建立M文件8a,编程求解微分方程的解,代码如下:eq= (2000+2*t)*Dy+6*y=3;cond=y(0)=0.001;y=dsolve(eq,cond)得到微分方程的解为:y =1/2-499000000/(1000+t)3根据微分方程的解,可以得到t关于浓度的表达式,即建立M文件8b,编程求得浓度为0.2时所需的时间,代码如下:y=0.2;t=(-499000000/(y-0.5)(1/3)-1000得到浓度为0.2时所需时间为t = 184.8402建立M文件8c,编程画出浓度随时间变化的曲线图,代码如下:t=linspace(0,6000,100)y =1/2-499000000./(1000+t).3)plot(t,y)得到的曲线图如题图25:题图2511. 搭建特定的信号源,建立SIMULINK仿真模型、显示仿真结果。解:根据题意建立框图如题图26:题图26建立的函数文件代码如题图27:题图27取周期T=1和周期T=4时,输出u(t)波形分别如题图28:题图2820
