深基坑支护施工方案-智电梯能.doc

武汉智能电梯有限公司生产基地
试 验 塔 工 程

深
基
坑
支
护
方
案

施工单位：中国第一冶武汉智能电梯公司
工 程 项 目 经 理 部
单位地址：湖北武汉青山区工业大道3#
编制日期：二○○七年一月一十五日

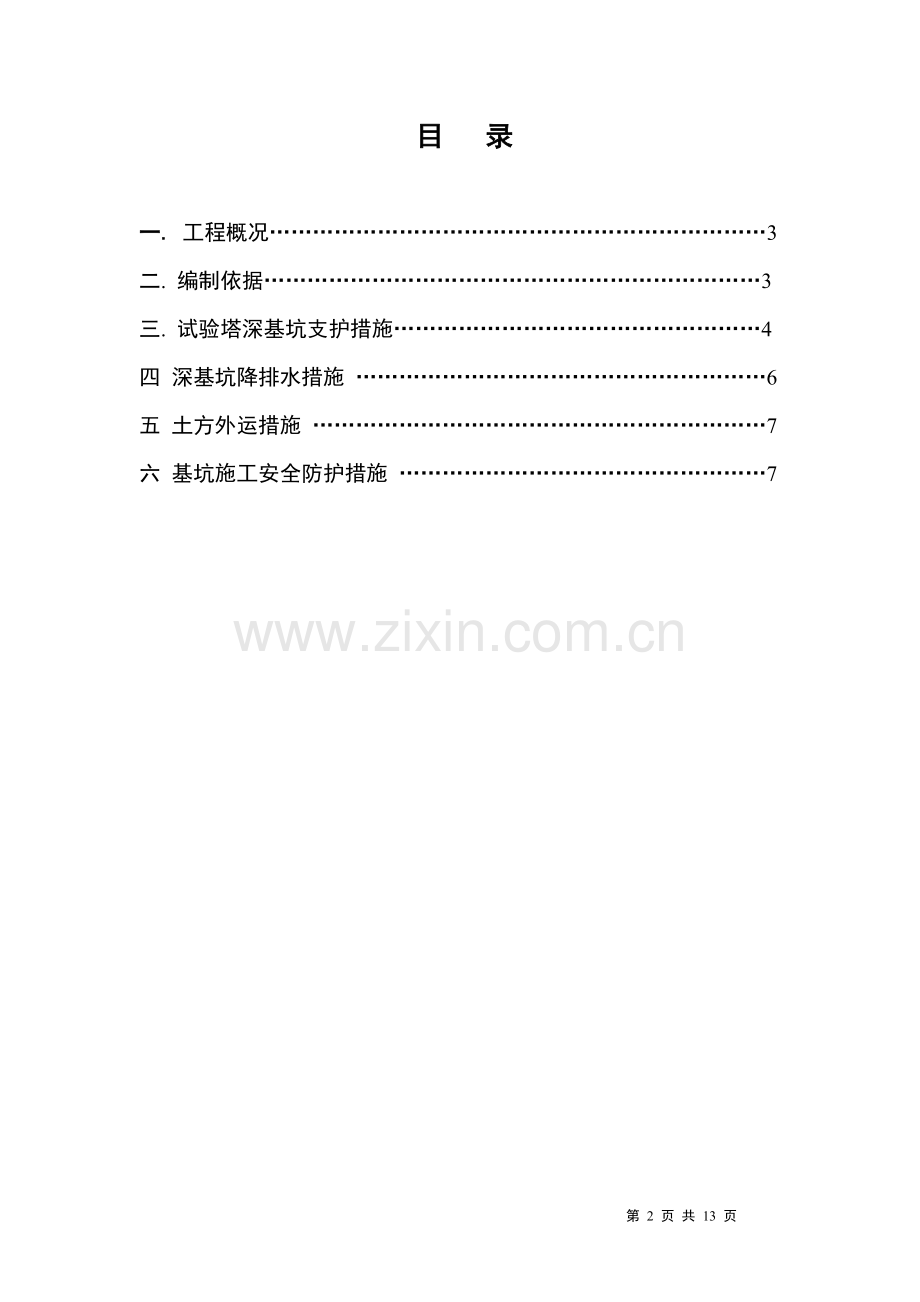

目 录

一. 工程概况……………………………………………………………3
二. 编制依据……………………………………………………………3
三. 试验塔深基坑支护措施……………………………………………4
四 深基坑降排水措施 …………………………………………………6
五 土方外运措施 ………………………………………………………7
六 基坑施工安全防护措施 ……………………………………………7

一.工程概况
本工程是武汉智能电梯有限公司生产基地工程中的电梯试验塔工程。试验塔建筑面积3543.68㎡，地下两层，地上29层钢筋混凝土框架结构；基础底部标高为-8.000M，为钢筋混凝土整板基础，尺寸为13100*13100*2000㎜，底部有25根人工挖孔桩，桩顶标高为-7.900M。目前自然地面标高为-1.500M，实际成形基坑深度为6500㎜，并且建筑物四周没有构筑物，深基坑施工时不存在对周遍构筑物产生影响的问题，所以本工程土方开挖时考虑采用大开挖形式进行施工，为了保证自身施工作业人员在深基坑作业时的安全，在边坡上采用水泥砂浆进行护壁。
本工程相对标高±0.000M相当于绝对标高26.100M。
本工程由武汉理工大学设计研究院设计，北京东方华太建设监理公司监理。
二. 编制依据
1、武汉理工大学设计研究院设计的本工程全套图纸。
2、我公司的技术、机械设备装备情况及管理制度。
3、我公司运行的ISO9000：2000质量管理体系、ISO28001-2001职业安全健康管理体系和ISO14001：1996环境管理体系标准。
4、中华人民共和国颁布的现行建筑结构和建筑施工的有关规程、规范及验评标准
5、建设部颁发的《建设工程施工现场管理规定》
6、武汉市颁布的《武汉市建设工程施工现场综合考评标准》引用的主要施工规范规程及标准见下：
建筑地基处理技术规范 JGJ79-2002
建筑基坑支护技术规程 JGJ120-99
建筑边坡工程技术规范 GB50330-2002
建筑施工安全检查标准 JGJ59-99
三、试验塔深基坑支护措施
⑴、施工分析
由于该工程整板基础呈正方形，基础底板尺寸仅为13.1*13.1M，基底开挖需下挖6.5米，基坑作业面每边500㎜，基坑较深，这些使深基坑施工难度加大。为确保工程的施工安全，必须从以下几方面采取措施，确保本工程基础施工安全。
①、 深基坑开挖边坡支护措施；
②、 深基坑降排水措施；
③、 土方开挖措施；
④、 土方外运措施；
⑤、 挖孔桩施工安全措施；
⑵、深基坑开挖措施
基坑开挖深度以内，多为回填土和粉质粘土，无淤泥层，基坑四周均可以大放坡，且分两级成坡，中间设置宽度为500㎜的台阶：第一层按1：0.75左右比例放坡，第二层按1：0. 5左右比例放坡。放坡开挖后，采取素喷方式，保护边坡土体不受风化及雨水冲刷，确保土体原有特性。
本工程开挖深度为6.5米，总挖方量大，开挖时采用“分层挖土法”施工方案。
分层挖土具体方法为：整个基坑分两层开挖，第一层自然地坪向下4m进行大面积开挖，第二层自下再挖2.5米，直至基底。在整个挖土施工过程中，应加强地下水位观测，根据地下水位高度情况，及时降水，确保地下水位低于坑底下0.5～1米左右，同时要密切监测，如果围护结构有较大位移，应及时制定相应的技术措施，确保围护结构稳定。基坑一侧设置运输便道，坡度不大于15度。
根据现场的实际情况，随时注意采用1：2水泥砂浆进行护坡，厚度为30㎜。在做护坡的同时，在中间台阶上部150㎜高处每面边坡中设置4个排水孔，排除土层中间夹水。同时在边坡上设置作业人员作业上下使用的阶梯，宽度1500㎜，两边搭设扶手。中间台阶护坡施工时必须注意成排水坡，保证表面不积水。基坑开挖完成之后，必须立即在顶部四周设置排水明沟，防止雨水和地面明水流入基坑冲刷边坡或浸泡坑底。与此同时，必须在基坑底部设置排水明沟和集水井，便于排除基坑底部水。
土方开挖及支护示意图
⑶、基坑土方开挖及修坡
基坑土方开挖应分步进行，分步开挖深度主要取决于暴露坡面的直立能力，为给护坡施工提供良好的工作条件，每层挖深1.5m～2m，不允许超深开挖。开挖长度应根据交叉施工期间能保持坡面稳定的前提决定，本工程控制在1.5m以内。边坡开挖应最大限度地减少对支护土层的扰动，并严格按规定修坡，防止因分层开挖的误差引起最终基坑外形尺寸的不足。
⑷、设置测点
监测要设置测点，在施工期间和竣工前定期观测。一是地面下沉值，二是坡面位移值，现场监控测量对喷锚网支护技术尤为重要，通过监测，随时掌握边坡的稳定状态、安全程度，为设计和施工提供信息，以便随时修改设计和施工方案，达到设计和施工最优化。
四、深基坑降排水措施
根据相邻建筑物及本工程的地质情况来看，本工程开挖深度以内，主要分布为回填土和粉质粘土，地下水位不是很高，基坑排水主要考虑气候降水，遇地下水时采取轻型井点降水措施。
本工程基坑呈正方形，基底开挖成形后，基底尺寸为14.1*14.1米，每边留0.5米工作面，基坑四周设置明沟排水，尺寸为300*500，基坑四角设置集水井，尺寸为800*800*1200，均采用粉煤灰砖砌，内壁粉平收光。基坑上表面周边也设置一圈明沟排水。集水井内用潜水泵抽排，确保施工期间内基坑内不积水。
遇土质不好或有淤泥层时，需采取降水措施，在开挖面设置若干降水井，井深和数量根据现场实际降水量需要设定。
五、土方外运措施
基础采用机械满开挖，土方外运至场外，深基坑开挖时，设置汽车便道，由于整个基础工期较长，因此便道采用200厚石宵垫层，上面铺设150厚细石砼硬化，道路宽3M，坡道小于15度。基坑土方及挖孔桩土方均通过汽车向上运输，不堆于基坑周边。
六. 基坑施工安全防护措施
1．土方开挖施工时，基坑底部必须设置排水明沟和积水井。排水明沟尺寸为300*500mm，沟底向积水井方向的排水坡度为2.5℅；积水井尺寸为1000*1000*1000mm，使用￠100污水泵排除地下水和明水，保证基底土层不被浸泽。
2、基坑开挖之后，周边2000 mm范围之内严禁堆土或堆放重物，以及大型机械行驶，以免造成边坡坍塌。
3、基础底部，每边留设500㎜操作面。
4、根据地质勘探报告中说明的地质土层情况，基础土方开挖时在回填土层部分（厚度约4000㎜）可以按照1:1放坡；老土层部分（厚度约2500㎜）可以按照1:0.5放坡，并根据实际情况及时调整放坡坡度。
5、土方开挖完成之后，为了防止人员以及施工机械意外跌落基坑，必须采用脚手架钢管进行基坑围护，加挂警示牌和夜间警示灯。
6、施工中为了防止雨水冲刷造成塌方，天气变化时必须在边坡之上挖小排水明沟，避免雨水顺边坡流向基坑。
7、基坑施工过程之中，作业人员上下必须有硬化的台阶梯道，雨雪天气必须有防滑措施，两边必须设置钢管扶手栏杆。
8、施工过程中必须安排专人进行基坑周遍情况的观测，发现异常及时汇报，以便及时进行处理加固。
9、地下部分施工完成之后，立即组织验收，及时进行基坑回填。
10、在做边坡护壁时，必须注意排水坡度和排水方向。保证基坑顶部水流流入顶部排水沟，内高外底；中间台阶部位不得积水，保证坑壁排水管的排水以及雨水不在上面淤积。
