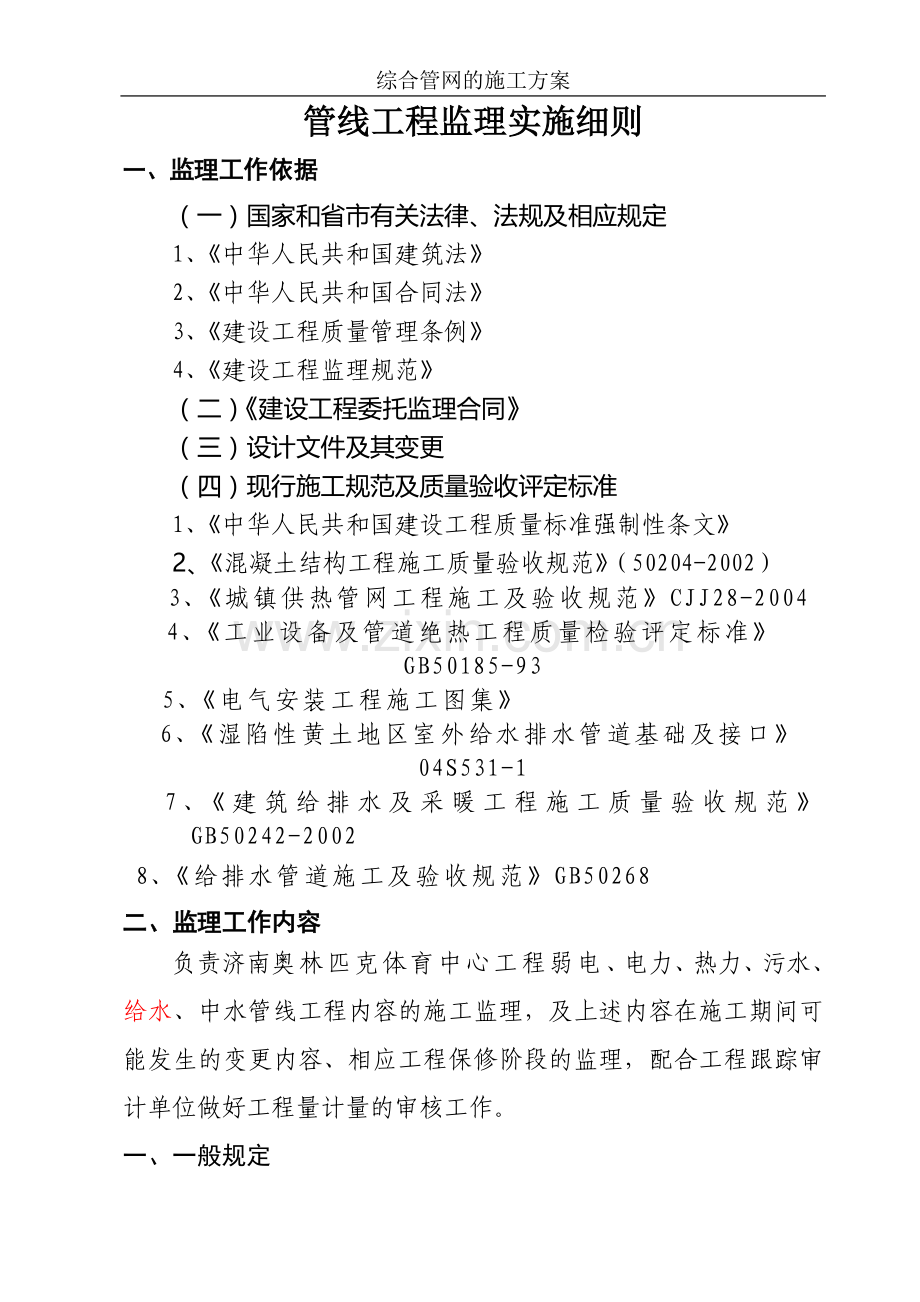

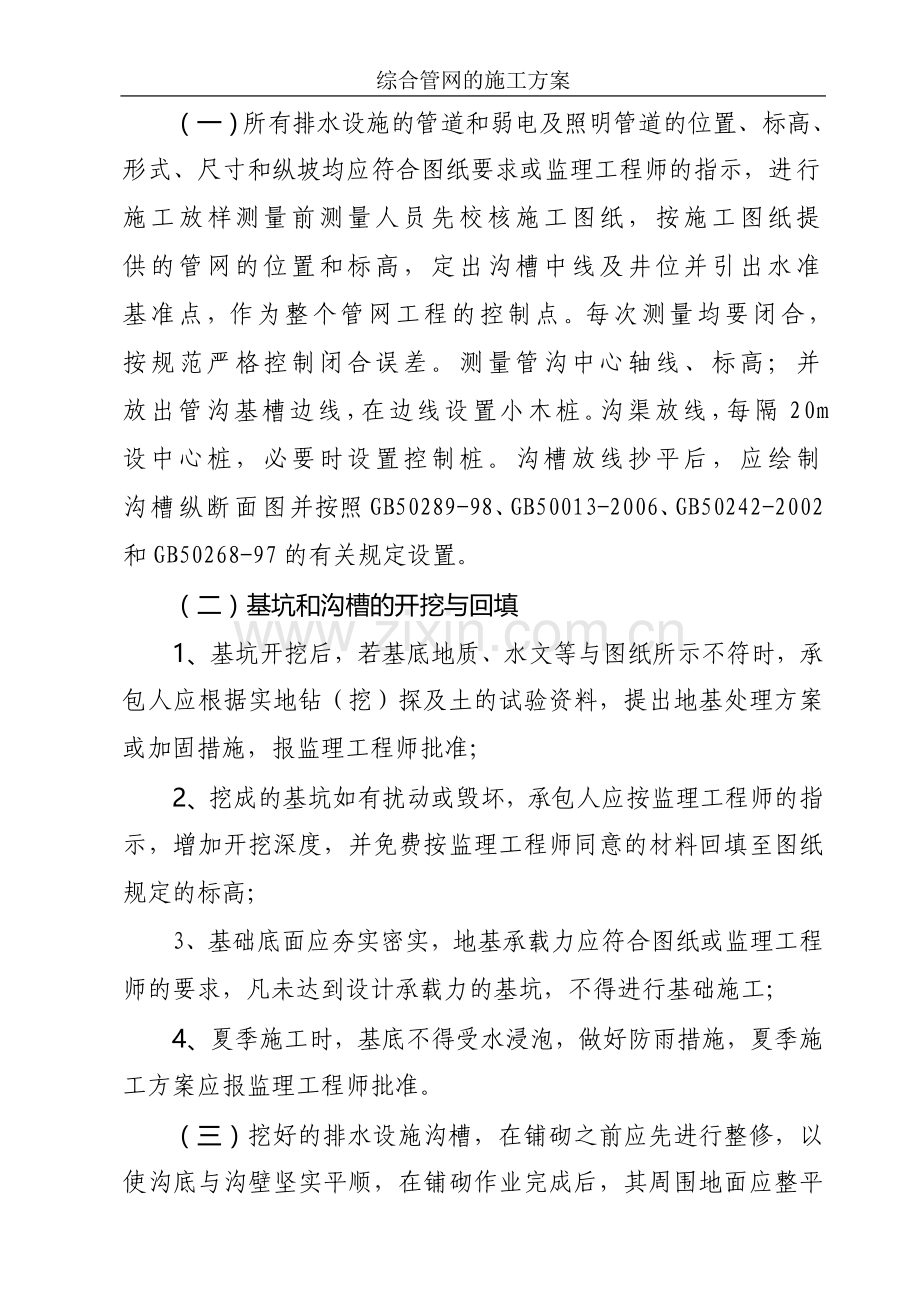

综合管网的施工方案管线工程监理实施细则一、监理工作依据（一）国家和省市有关法律、法规及相应规定1、中华人民共和国建筑法2、中华人民共和国合同法3、建设工程质量管理条例4、建设工程监理规范（二）建设工程委托监理合同（三）设计文件及其变更（四）现行施工规范及质量验收评定标准1、中华人民共和国建设工程质量标准强制性条文2、混凝土结构工程施工质量验收规范（50204-2002） 3、城镇供热管网工程施工及验收规范CJJ28-20044、工业设备及管道绝热工程质量检验评定标准GB50185-935、电气安装工程施工图集 6、湿陷性黄土地区室外给水排水管道基础及接口04S531-17、建筑给排水及采暖工程施工质量验收规范GB50242-20028、给排水管道施工及验收规范GB50268二、监理工作内容负责济南奥林匹克体育中心工程弱电、电力、热力、污水、给水、中水管线工程内容的施工监理，及上述内容在施工期间可能发生的变更内容、相应工程保修阶段的监理，配合工程跟踪审计单位做好工程量计量的审核工作。一、一般规定（一）所有排水设施的管道和弱电及照明管道的位置、标高、形式、尺寸和纵坡均应符合图纸要求或监理工程师的指示，进行施工放样测量前测量人员先校核施工图纸，按施工图纸提供的管网的位置和标高，定出沟槽中线及井位并引出水准基准点，作为整个管网工程的控制点。每次测量均要闭合，按规范严格控制闭合误差。测量管沟中心轴线、标高；并放出管沟基槽边线，在边线设置小木桩。沟渠放线，每隔20m设中心桩，必要时设置控制桩。沟槽放线抄平后，应绘制沟槽纵断面图并按照GB50289-98、GB50013-2006、GB50242-2002和GB50268-97的有关规定设置。（二）基坑和沟槽的开挖与回填1、基坑开挖后，若基底地质、水文等与图纸所示不符时，承包人应根据实地钻（挖）探及土的试验资料，提出地基处理方案或加固措施，报监理工程师批准；2、挖成的基坑如有扰动或毁坏，承包人应按监理工程师的指示，增加开挖深度，并免费按监理工程师同意的材料回填至图纸规定的标高；3、基础底面应夯实密实，地基承载力应符合图纸或监理工程师的要求，凡未达到设计承载力的基坑，不得进行基础施工；4、夏季施工时，基底不得受水浸泡，做好防雨措施，夏季施工方案应报监理工程师批准。（三）挖好的排水设施沟槽，在铺砌之前应先进行整修，以使沟底与沟壁坚实平顺，在铺砌作业完成后，其周围地面应整平压实。期间边沟不应作为农业排灌渠道，不得已必须与排灌渠道结合时，承包人应自费处理由此带来的影响。（四）适当加大泄水断面，防止浸泡路基，并采取加固措施，报监理工程师批准。（五）地面以下的或隐蔽的工程，在未进行检验，试验并被监理工程师批准之前不能覆盖或掩埋。二、给水铸铁管圆管成品检查项目允许偏差（mm）连接口3内（外）直径10管壁厚度5，（一）允许偏差 （二）管材存在下列情况为不合格：1、圆管破损或其有贯通裂纹、鳞落；2、表面有蜂窝面及成型不良；3、表面有绣皮、油渍、油漆等污垢4、管节端面不平端，凸凹超过10mm或与轴线不垂直者。（三）工程师认为必要时将根据下列的单项或多项检验决定预制构件是否合格，其检验费用由承包人负责。1、用三点承载强度试验的结果对全部预制管的2%以下进行检验。所施加的荷载有产生0.20mm裂缝时的荷载和极限菏载，采用标准GB11836-94，GB11837-94；2、按规范的规定检验已完成的预制与设计的一致性，且无任何缺陷。三、管道的安装管道安装从下游开始，使接头面向上游。每节管道的整个长度应紧密相贴于已铺好的基座或夯实的垫层上，使管道受力均匀。当管涵设计为混凝土或砌体基础时，基础上面应设混弹簧土管座，其顶部弧形面应与管身紧密贴合。管节的装卸及安装作业须用批准的吊具进行。除非取得监理工程师的许可，不允许用滚板或斜板卸管。（一）接头1、如采用插口管，接口应平直，环形间隙应均匀，并应按设计要求安装特制的胶圈或用沥青、麻絮等防水材料填塞，不得有裂缝、空鼓、漏水等现象。2、如采用平接管，接缝宽度应不大于1-2cm，禁止用加大接缝宽度，接口表面应平整，不得有间断裂缝、空鼓、漏水等现象。3、如果图纸规定，在管节接缝填塞好后，应在其外部设置严格按照图纸设计要求去做，使管道牢稳。4、如果图纸规定管节采用套环接缝时，应按接缝形式分别采用沥青麻絮、水泥砂浆或沥青砂紧密填塞所有接缝，使其稳固、耐久和不漏水。在填塞沥青砂之前，庆在圆管的外表面和套环内表面涂刷沥青涂层，以增强其粘结性，并按图纸所示部位固定捆扎绳，以名沥青砂外漏。5、排水管道闭水试验允许偏差、排水管道闭水试验允许渗水量下见表。水压试验根据设计和规范要求,在管道安装完要进行管线的水压强度试验、整体严密性试验。系统试压前检查所有管道、管件、阀门、主架按要求安装完毕,焊缝检查合格,电源、水源和排水地点准备就序。试压用泵连接管已接好,压力表选用两块经校验合格的1. 5级、0- 4MPa的弹簧管压力表.本工程设计压力为1.0Mpa,强度试验压力为设计压力的1.5倍,为2.0Mpa;严密性试验压力为设计压力的1. 25倍,为1.75Mpa.强度试验:将管线排净空气注满水,缓慢升压至试验压力,稳压10分钟,检查管路有无渗漏、压降现象.无渗漏无压降,将管路压力降至设计压力,稳压30分钟,检查管路有无渗漏、压降现象。无渗漏,无压降,强度试验合格.严密性试验:将管线排净空气注满水,缓慢升压至试验压力,趋于稳定后,详细检查管道、焊缝、管路附件和补偿器等有无渗漏,主架有无明显的变形.无渗漏,稳压60分钟,压降不大于O.05MPa严密性试验合格.管道试压时应做好统一指挥和安全方面的工作.合格后及时做好试压记录和签字工作。管道冲洗管道试压合格后应对管网进行冲洗.管网冲洗应按设计和规范要求,将管内壁冲洗干净,杂质从泄水口排出。经检验管道安装及接缝符合要求，并使监理工程师同意后进行回填作业。四、实测项目沟槽允许偏差见下表。沟槽允许偏差序号项目允许误差（mm）检验频率检验方法范围点数1槽底高程0-30两井之间3用水准仪测量2槽底中线每侧宽度不小于规定两井之间6挂中心线用尺每侧计3点3沟槽边坡不小于规定两井之间6用坡度尺检验每侧计3点（一）安管允许偏差的允许偏差和检查方法见下表：安管允许偏差 序号项目允许误差（mm）检验频率检验方法范围点数1中线位移15两井之间2挂中心线用尺量2管内底高程D700+10-10两井之间2用水准仪测量D7001500mm+15-15两井之间23相邻管内D1000 mm5两井之间3注：D700mm时，其相临管内错口在施工中自检，不计点表中D为管径管座砼所用水泥、砂、碎石等要有出厂合格证和试验报告，并出具砼试验配合比。砼要支模浇注，并按规定留置试块，管道基础应按设计要求进行施工，并应符合下表规定见下表平基、管座允许偏差序号项 目允许偏差(mm)检验频率检验方法范围点数1混凝土抗压强度必须符合附录三的规定100m1组必须符合附录三的规定2垫层中线每侧宽度不小于设计规定10m2挂中心线用尺量每侧计1点高程015mm10m1用水准仪测量3平基中线每侧宽度10mm010m2挂中心线用尺量每侧计1点高程015mm10m1用水准仪测量厚度不小于设计规定10m1用尺量4管座肩宽10mm5mm10m2挂边线用尺量每侧计1点肩高20mm10m2用水准仪测量每侧计1点5蜂窝面积1%两井之间（每侧面）1用尺量蜂窝总面积五、施工要求（一）排水设施的施工除应按照JTJ033-98的有关规定办理外，各类排水设施尚须符合各自条款规定的要求。沟槽允许偏差序号项 目允许偏差(mm)检验频率检验方法范围点数1槽底高程030两井之间3用水准仪测量2槽底中线每侧宽度不小于规定两井之间6挂中心线用尺量每侧计3点3沟槽边坡不陡于规定两井之间6用坡度尺检验每侧计3点（二）跌水与急流槽1、跌水和急流槽按图纸要求或监理工程师指示施工；2、跌水与急流槽砌筑质量的允许偏差和检查方法，按照上表执行。（三）排水管1、排水管的成品，应符合图纸要求和以上有关规定；2、排水管与检查井的连接，应符合图纸要求和监理工程师的指示。（四）检查井1、检查井基础混凝土强度应达到5MPa以上后砌筑井体；2、检查井内壁应圆顺、抹面平整光实，踏步安装牢固；3、井框井盖安装必须平稳，所有检查井安装完成后应密封不漏水，井口周围不得有积水；4、质量的允许偏差及检查方法见下页表。检查（集水）井砌筑实测项目项次检查项目规定或允许偏差值检查方法和频率1砂浆或混凝土强度（MPa）在合格标准内按JTJ071-98附录E或D检查2轴线偏位（mm）50经纬仪:每个检查井检查3圆井直径或方井长、宽（mm）50经纬仪:每个检查井检查4井盖与相邻路面高差（mm）快速路、主干道-2,-5水准仪,水平尺:每个检查井检查次干道-5,-10注:井盖必须低于相邻路面,表中规定其低于路面的最大、最小值。检查井允许偏差 序号项 目允许误差（mm）检验频率检验方法范围点数1井身尺寸长 宽+20-20每座2用尺量，长。宽各计一点直 径+20-20每座2用尺量2井盖高程非路面+20-20每座1用水准仪器测量路 面与道路的规定一致每座1水准仪器测量3井底高程D1000mmD1000mm+15-15每座1水准仪器测量注：表中D为直径（五）管道基础和管节安装1、开挖沟槽必须保持排水畅通，槽底松土清除并夯实后浇筑基座混凝土；2、浇注混凝土管座必须捣固密实，表面平整。基座混凝土强度达到5MPa以上后，进行管节铺设；3、管材必须逐节进行检查，并应符合规范的要求，不合格者不得使用。管节铺设应直顺、稳固，相邻两管节接头处的流水面高差不得大于5mm。管内不得有泥土、砖石、砂浆等杂物；4、管道内的管口缝，当管径100cm时，应管内作整圈勾缝；5、抹带前，管口必须洗刷干净，抹带砂浆必须饱满，表面应平整光滑；抹带后应及时覆盖养生，确保抹带强度；6、图纸中未注防渗漏的排水管须作渗漏试验；渗漏量应符合要求。7、质量的允许偏差和检查方法见下表。管道基础及管节安装实测项目项次检查项目规定或允许偏差值检查方法和频率1砂浆或混凝土强度（MPa）20经纬仪或拉线，每两井或两管端间测3处2管内底高程（mm）10水准仪：每两井或两管端间测2处3砂浆强度（MPa）在合格标准内按JTJ071-98附录E检查4混凝土强度（MPa）在合格标准内按JTJ071-98附录D检查5管座宽度（mm）不小于设计值尺量、拉边线，每两井或两管端间测2处6基础厚度（mm）不小于设计值尺量：每两井或两管端间测3处7抹带宽度不小于设计值尺量：不少于总量的10%抽查厚度不小于设计值（六）沟槽回填1、回填工作必须在隐蔽工程检验合格后进行；2、回填时，必须在管身两侧同时对称回填。如使用机械回填，则必须在管顶以上50cm范围内及检查井周围的填土先用其他方法填筑夯实后，机械才可通过和作业；3、建筑物旁及排水管顶面槽，在回填土时必须分层压实，其压实度应符合图纸或监理工程师的指示；4、回填的沟槽顶面应平整；5、在管顶以上50cm范围内，不得回填大于10cm的石砖、砖块等杂物；本工程先采用中、粗砂回填至管道上顶200mm后再用原土回填，距离管顶500mm处不得有100mm的碎石。填土的最优含水率为重量比的1923%，当含水量过大，应采取翻松、晾干、风干、换土回填、掺入干土或其他吸水性材料等措施；如土料过干，则应预先撒水湿润，土料含水量一般以手握成团，落地开花为适宜。采用蛙式打夯机夯实，每层铺土厚度为200250mm，每层夯实遍数为34遍。并按规定取样进行干容重试验，符合要求后方可进行上层土回填。分段填筑每层接缝处应作1：1.5斜坡，上下层错缝距离不小于1米；填土预留一定的下沉高度，以备在行车、堆重或干湿交替等自然因素作用下，土体逐渐沉落密实；（七）沙浆1、砂浆抗压强度的试验应按照JTJ053-98的规定执行，其强度不得低于设计要求；2、水泥、砂、水等材料应符合本规范的有关规定。砂浆中用砂，宜采用中砂或粗砂，当缺乏中砂及粗砂时，在适当增加水泥用量的条件下，也可采用细砂。砌筑片石时，砂粒径不宜超过5mm；砌筑块石、粗料石时，砂粒径不宜超过2.5mm；3、水泥石灰砂浆所用石灰，除符合本规范的要求外，应成分纯正，锻烧均匀、透彻。一般宜熟化成消石灰粉或石灰膏使用，也可磨细成生石灰粉使用；4、砂浆的配合比应通过试验确定，报监理工程师批准后方可采用。当变更砂浆的组成材料时，其配合比应重新试验确定；5、砂浆必须具有良好的和易性，其稠度以标准圆锥体塌落度表示。用于石砌宜为5-7cm；气温较高时，经监理工程师批准，可适当增大；6、砂浆应随伴随用，保持适宜的稠度。在运输过程或在储存器发生离析、泌水的砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
